10MHz交流信号を10倍増幅！最適なオペアンプ回路と選び方の徹底解説

高周波信号の増幅を成功させるための回路構成、主要パラメータ、推奨オペアンプ、設計上の注意点を網羅。

10MHzという比較的高周波の交流電圧を安定して10倍に増幅するには、適切なオペアンプの選定と回路設計が不可欠です。この記事では、そのための具体的な回路構成、重要な考慮事項、そして推奨されるオペアンプの種類について詳しく解説します。

重要ポイント：10MHz・10倍増幅を達成するために

高速オペアンプの必須性: 10MHzの信号を歪みなく10倍増幅するためには、一般的なオペアンプではなく、高いゲイン帯域幅積（GBWP）とスルーレートを持つ高速・広帯域オペアンプの選定が絶対条件です。
回路構成の選択: 主に非反転増幅回路または反転増幅回路が用いられます。ゲインは外付け抵抗の比率で設定され、非反転増幅回路は入力インピーダンスが高いという利点があります。
GBWPとスルーレートの理解: ゲイン10倍で10MHzの帯域幅を確保するには、理論上100MHz以上のGBWPが必要です。また、信号の急峻な変化に追従するためには、高いスルーレートも求められます。

10MHz交流電圧増幅の基礎知識

オペアンプ（Operational Amplifier）は、入力された電圧信号を増幅するためのアナログ集積回路です。特に10MHzのような高周波信号を扱う場合、オペアンプの周波数特性が非常に重要になります。

ゲイン帯域幅積（GBWP）とは？

ゲイン帯域幅積（Gain Bandwidth Product, GBWPまたはGB積）は、オペアンプの性能を示す重要な指標の一つです。これは、オペアンプのゲイン（増幅率）と、そのゲインで動作可能な周波数帯域幅の積がほぼ一定であるという特性を示します。数式で表すと以下のようになります。

\[ \text{GBWP} = \text{ゲイン} \times \text{帯域幅} \]

今回の要件である「10MHzの信号を10倍に増幅する」場合、必要なGBWPは最低でも次のようになります。

\[ \text{必要なGBWP} = 10 \, (\text{倍}) \times 10 \, \text{MHz} = 100 \, \text{MHz} \]

したがって、選定するオペアンプは100MHz以上のGBWPを持つことが理想的です。GBWPが不足していると、目的の周波数で所望のゲインが得られなかったり、信号が歪んだりする可能性があります。

スルーレート（Slew Rate）の重要性

スルーレートは、オペアンプの出力電圧が単位時間あたりに変化できる最大速度を示します（通常 V/µs で表されます）。高周波数の正弦波信号を扱う場合、スルーレートが不足すると出力波形が三角波のように歪んでしまいます。10MHzの信号を忠実に増幅するためには、十分なスルーレートを持つオペアンプを選ぶ必要があります。必要なスルーレート \(SR\) は、出力信号の最大振幅 \(V_p\) と周波数 \(f\) を用いて、近似的に以下のように計算できます。

\[ SR \geq 2 \pi f V_p \]

例えば、10MHzで出力振幅が1Vの場合、\(SR \geq 2 \pi \times 10 \times 10^6 \times 1 \approx 62.8 \, \text{V/µs}\) が目安となります。

増幅回路の構成

10MHzの交流信号を10倍に増幅するためには、主に「非反転増幅回路」または「反転増幅回路」が用いられます。どちらの回路も、帰還抵抗と入力抵抗の比によって増幅率を設定します。

非反転増幅回路

非反転増幅回路は、入力信号をオペアンプの非反転入力端子（+）に入力し、出力信号の位相が入力信号と同相になる増幅回路です。入力インピーダンスが非常に高いという特徴があり、信号源に与える負荷が小さいという利点があります。

増幅率（ゲイン \(A_v\)）は以下の式で決定されます。

\[ A_v = 1 + \frac{R_f}{R_{in}} \]

ここで、\(R_f\) は帰還抵抗、\(R_{in}\) は入力側の抵抗（反転入力端子とGND間に接続される抵抗）です。10倍のゲインを得るためには、例えば \(R_{in} = 1k\Omega\) とした場合、\(R_f = 9k\Omega\) と設定します（\(1 + 9k\Omega/1k\Omega = 10\)）。

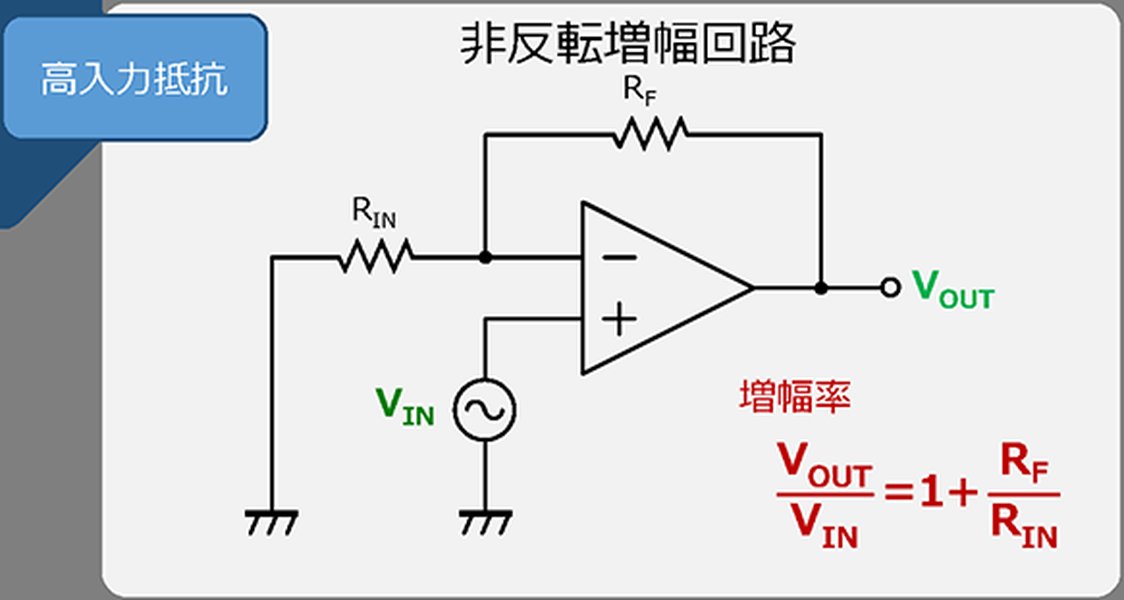

図1: 非反転増幅回路の基本構成。入力信号(Vin)は非反転入力(+)へ、抵抗R1が反転入力(-)とGND間、抵抗R2(Rf相当)が反転入力(-)と出力(Vout)間に接続される。

反転増幅回路

反転増幅回路は、入力信号を抵抗を介してオペアンプの反転入力端子（-）に入力し、非反転入力端子（+）をGNDに接続する回路です。出力信号の位相は入力信号に対して180度反転します。入力インピーダンスは入力抵抗 \(R_{in}\) の値に近くなります。

増幅率（ゲイン \(A_v\)）は以下の式で決定されます。

\[ A_v = -\frac{R_f}{R_{in}} \]

マイナス符号は位相が反転することを示します。ゲインの絶対値を10倍にするためには、例えば \(R_{in} = 1k\Omega\) とした場合、\(R_f = 10k\Omega\) と設定します（\(| -10k\Omega/1k\Omega | = 10\)）。

図2: 反転増幅回路の基本構成。入力信号(Vin)は抵抗R1(Rin相当)を介して反転入力(-)へ、抵抗R2(Rf相当)が反転入力(-)と出力(Vout)間に接続される。非反転入力(+)はGNDへ接続。

どちらの回路を選択するかは、入力インピーダンスの要件や位相の許容度によって決まります。一般的には、高い入力インピーダンスが求められる場合は非反転増幅回路が有利です。

推奨オペアンプの種類

10MHzの交流信号を10倍に増幅するためには、前述の通り、GBWPが100MHz以上、かつ高いスルーレートを持つ高速・広帯域オペアンプが必要です。以下に、そのような用途に適したオペアンプの例と、比較のための一般的なオペアンプの情報を示します。

真の高速・広帯域オペアンプの例

これらのオペアンプは、10MHzで10倍のゲインを十分に達成できる性能を持っています。

OPA657 (Texas Instruments): FET入力、GBWP 1.6GHz、スルーレート 700V/µs。広帯域で高性能です。
AD8099 (Analog Devices): GBWP 3.8GHz（ゲイン=1時）、スルーレート 1350V/µs。超低ノイズ、低歪みが特徴の高速オペアンプです。

その他、検討可能なオペアンプ（データシートの確認が重要）

以下のオペアンプは、一部情報源で10MHz用途として言及されていますが、GBWPが100MHzに満たないものが含まれます。これらは、より低いゲインで使用する場合や、要求される精度によっては適する可能性がありますが、10MHzで厳密な10倍増幅を目指す場合は性能限界に近いか、不足する可能性があります。必ずデータシートで詳細な周波数特性（特にクローズドループゲイン対周波数特性）を確認してください。

OPA172 (Texas Instruments): GBWP 10MHz、スルーレート 10V/µs。レール・ツー・レール入出力、低消費電力。
MAX40075 (Analog Devices): GBWP 42MHz、スルーレート 25V/µs。高速、低ノイズ、単電源動作可能。
OPA2375 (Texas Instruments): GBWP 10MHz、スルーレート 5V/µs。高精度、低ノイズ。
LT1797 (Analog Devices): GBWP 10MHz、スルーレート 2.25V/µs。SOT-23パッケージ。

以下の表は、いくつかのオペアンプの代表的な特性をまとめたものです。これらの値は標準的なものであり、実際の設計では必ず最新のデータシートを参照してください。

オペアンプ (Op-Amp)	メーカー (Manufacturer)	GBWP (typ.)	スルーレート (Slew Rate typ.)	主な特徴 (Key Features)
OPA657	Texas Instruments	1.6 GHz	700 V/µs	FET入力、広帯域、高性能
AD8099	Analog Devices	3.8 GHz (G=1)	1350 V/µs	超低ノイズ、低歪み、高速
OPA172	Texas Instruments	10 MHz	10 V/µs	レール・ツー・レール入出力、36V対応、低消費電力
MAX40075	Analog Devices	42 MHz	25 V/µs	高速、低ノイズ、単一電源、レール・ツー・レール出力
OPA2375	Texas Instruments	10 MHz	5 V/µs	高精度、低ノイズ、デュアルチャンネルあり

注: OPA172やOPA2375のGBWPは10MHzであり、これはゲイン1倍の時の帯域幅です。10倍のゲインでは帯域幅が1MHz程度になるため、10MHzの信号を10倍増幅するには不向きです。10MHzで10倍増幅するには、OPA657やAD8099のようなGBWPが100MHzを大幅に超えるオペアンプが適しています。

オペアンプ特性比較（レーダーチャート）

以下は、いくつかのオペアンプの主要な特性を視覚的に比較するためのレーダーチャートです。各軸の尺度は相対的なものであり、特定のアプリケーションにおける適合性を示すものではありません。「コスト」と「入手性」は一般的な傾向に基づいた相対評価です（数値が大きいほど良い特性、コストは数値が大きいほど低コストを示唆）。

このチャートは、GBWPとスルーレートが特に高いOPA657やAD8099が10MHzのような高周波・高ゲインアプリケーションに適していることを示しています。一方で、MAX40075やOPA172はこれらの値が低いため、より低い周波数やゲインでの使用、または特定の特性（低消費電力など）が優先される場合に検討されます。

回路設計と部品選択のプロセス（マインドマップ）

10MHzで10倍の交流増幅回路を設計する際の思考プロセスと主要な考慮事項をマインドマップで示します。これにより、全体の流れと各要素の関連性が明確になります。

mindmap root["10MHz 10倍増幅回路の設計"] id1["要件分析 (Requirement Analysis)"] id1a["入力信号: 10MHz AC
(Input Signal: 10MHz AC)"] id1b["増幅率: 10倍 (20dB)
(Gain: 10x (20dB))"] id1c["出力インピーダンス要件
(Output Impedance Req.)"] id1d["許容歪み率
(Allowable Distortion)"] id2["オペアンプの選定基準 (Op-Amp Selection Criteria)"] id2a["ゲイン帯域幅積 (GBWP):
>100MHz (理想的には数百MHz以上)
(Gain Bandwidth Product: >100MHz (Ideally several hundred MHz+))"] id2b["スルーレート (Slew Rate):
>60V/µs (出力振幅による)
(Slew Rate: >60V/µs (depends on output amplitude))"] id2c["低ノイズ特性
(Low Noise Characteristics)"] id2d["電源電圧範囲と種類 (単一/両電源)
(Power Supply Range & Type (Single/Dual))"] id2e["入力/出力電圧範囲 (レール・ツー・レールなど)
(Input/Output Voltage Range (Rail-to-Rail, etc.))"] id3["回路構成の選択 (Circuit Configuration Choice)"] id3a["非反転増幅回路 (Non-inverting Amplifier)"] id3aa["利点: 高入力インピーダンス、同相出力
(Pros: High input impedance, non-inverted output)"] id3ab["ゲイン計算: 1 + Rf/Rin
(Gain Calculation: 1 + Rf/Rin)"] id3b["反転増幅回路 (Inverting Amplifier)"] id3ba["利点: ゲイン設定が単純、仮想GND
(Pros: Simple gain setting, virtual ground)"] id3bb["ゲイン計算: -Rf/Rin
(Gain Calculation: -Rf/Rin)"] id3bc["注意: 位相反転、入力インピーダンス=Rin
(Note: Phase inversion, input impedance = Rin)"] id4["具体的なオペアンプ候補 (Specific Op-Amp Candidates)"] id4a["真の高速タイプ: OPA657, AD8099など
(True High-Speed: OPA657, AD8099, etc.)"] id4b["その他検討候補 (特性注意):
MAX40075, LT1797など
(Other Considerations (check specs): MAX40075, LT1797, etc.)"] id5["高周波設計上の注意点 (High-Frequency Design Considerations)"] id5a["基板レイアウト: 短い配線、GNDプレーン
(PCB Layout: Short traces, ground plane)"] id5b["デカップリングコンデンサ: 電源ピン近傍に配置
(Decoupling Capacitors: Near power pins)"] id5c["寄生素子（容量・インダクタンス）の影響低減
(Minimizing Parasitic Effects (Capacitance/Inductance))"] id5d["適切な抵抗値の選定 (高周波特性の良い抵抗)
(Proper Resistor Selection (good high-frequency characteristics))"] id5e["シールドとノイズ対策
(Shielding and Noise Reduction)"] id6["検証とテスト (Verification and Testing)"] id6a["回路シミュレーション (SPICEなど)
(Circuit Simulation (SPICE, etc.))"] id6b["プロトタイプ製作とオシロスコープでの波形確認
(Prototyping and Oscilloscope Waveform Check)"] id6c["周波数特性、歪み率の測定
(Frequency Response, Distortion Measurement)"]

このマインドマップは、プロジェクトの初期段階から実装、テストに至るまでの重要なステップと考慮事項を概観するのに役立ちます。

高周波回路設計における追加の注意点

10MHzのような高周波信号を扱う場合、単にオペアンプを選び、抵抗値を計算するだけでは不十分なことがあります。以下の点にも注意が必要です。

電源デカップリング

オペアンプの電源ピン（V+およびV-）の直近に、適切な値のデカップリングコンデンサ（例：0.1µFのセラミックコンデンサと、数µF～数十µFの電解コンデンサを並列に）を接続することが非常に重要です。これにより、電源ラインのノイズを低減し、オペアンプの安定動作を助け、不要な発振を防ぎます。

基板レイアウト

高周波回路では、プリント基板のレイアウトが性能に大きく影響します。

信号経路はできるだけ短く、直線的に配線する。
入力部と出力部の分離を意識し、不要なカップリングを避ける。
グラウンドプレーンを広く確保し、インピーダンスを低く保つ。
帰還ループ（フィードバックループ）はできるだけ小さくする。

部品の選定

抵抗やコンデンサも、高周波特性の良いもの（例：チップ抵抗、セラミックコンデンサなど）を選定することが望ましいです。リード部品を使用する場合は、リード長を短くして寄生インダクタンスを最小限に抑えます。

負荷条件

オペアンプの出力が駆動する負荷（次の段の回路の入力インピーダンスやケーブルなど）も考慮が必要です。重い負荷（低いインピーダンス）を駆動する場合、オペアンプの出力電流能力や安定性が問題になることがあります。必要に応じてバッファ回路を追加することも検討します。

よくある質問 (FAQ)

10MHzの信号を増幅する際に、なぜ特殊なオペアンプが必要なのですか？ +

10MHzは多くの汎用オペアンプにとっては高い周波数です。汎用オペアンプは、ゲイン帯域幅積（GBWP）やスルーレートが限られているため、10MHzのような高周波信号を所望のゲインで忠実に増幅することができません。信号が減衰したり、波形が歪んだりする可能性があります。そのため、十分なGBWPとスルーレートを持つ高速・広帯域オペアンプが必要となります。

ゲイン帯域幅積（GBWP）とは何ですか？10倍増幅にはどれくらい必要ですか？ +

ゲイン帯域幅積（GBWP）は、オペアンプのゲイン（増幅率）と、そのゲインで動作可能な周波数帯域幅の積が一定であるという特性を示す指標です。例えば、GBWPが100MHzのオペアンプは、ゲイン1倍なら100MHzまで、ゲイン10倍なら10MHzまで、ゲイン100倍なら1MHzまでの信号を理論上増幅できます。したがって、10MHzの信号を10倍に増幅する場合、最低でも \(10 \text{倍} \times 10 \text{MHz} = 100 \text{MHz}\) のGBWPを持つオペアンプが理想的です。実際には、十分なマージンを持たせるために、これよりも大きなGBWPを持つオペアンプを選ぶことが推奨されます。

非反転増幅回路と反転増幅回路の主な違いは何ですか？ +

主な違いは以下の通りです：

位相: 非反転増幅回路では出力信号の位相が入力信号と同相ですが、反転増幅回路では出力信号の位相が入力信号に対して180度反転します。
入力インピーダンス: 非反転増幅回路の入力インピーダンスは非常に高く、信号源への負荷が小さいです。一方、反転増幅回路の入力インピーダンスは、入力抵抗の値にほぼ等しくなります。
ゲインの式: 非反転増幅回路のゲインは \(1 + R_f/R_{in}\) で、常に1以上です。反転増幅回路のゲインは \(-R_f/R_{in}\) で、1未満のゲイン（減衰）も可能です。

高周波回路の設計で特に注意すべき点は何ですか？ +

高周波回路では、部品の寄生容量や寄生インダクタンス、配線のインピーダンスなどが無視できなくなります。主な注意点は以下の通りです：
