２入力AND回路の謎を解き明かす：デジタル世界の基本ブロック

論理積の動作原理から具体的な回路図、応用例までを徹底解説します。

２入力AND回路は、デジタル論理回路における最も基本的な構成要素の一つです。この回路を理解することは、コンピュータや様々な電子機器の動作原理を把握する上で不可欠と言えるでしょう。AND回路は、その名の通り「論理積」の演算を行い、複数の条件がすべて満たされた場合にのみ特定の動作を実行する、というデジタル世界の判断基準を提供します。

ハイライト：AND回路の核心

論理積の実行: ２入力AND回路は、2つの入力AとBがあり、両方の入力が「1」（HIGHレベル）のときのみ、出力Yが「1」（HIGHレベル）になります。いずれかの入力、または両方の入力が「0」（LOWレベル）の場合は、出力は「0」となります。
ブール代数表現: AND回路の論理動作は、ブール代数で \( Y = A \cdot B \) または \( Y = A \text{ AND } B \) と表されます。この「・」は論理積を意味します。
デジタルシステムの基盤: マイクロプロセッサ、メモリ、制御システムなど、複雑なデジタルシステムにおいて、AND回路は他の論理ゲートと共に基本的な演算や意思決定プロセスを担う重要な役割を果たしています。

AND回路の基本原理

AND回路は、複数の入力信号を受け取り、それらの論理積を出力する電子回路です。最も基本的なのは2入力AND回路で、その動作は非常にシンプルかつ強力です。日常生活に例えるなら、「鍵Aと鍵Bの両方を使って初めて開く扉」のようなものです。どちらか一方の鍵だけでは扉は開かず、両方の鍵が揃って初めて目的が達成されます。

真理値表：AND回路の動作一覧

真理値表は、論理回路のすべての可能な入力の組み合わせと、それに対応する出力を示した表です。2入力AND回路の真理値表は以下の通りです。ここで、「0」はLOWレベル（偽）、「1」はHIGHレベル（真）を表します。

入力A	入力B	出力Y (A AND B)
0	0	0
0	1	0
1	0	0
1	1	1

この表から明らかなように、出力Yが「1」になるのは、入力Aと入力Bが両方とも「1」の場合のみです。それ以外の入力パターンでは、出力Yは「0」となります。

論理記号：AND回路の視覚的表現

回路図においてANDゲートを表すためには、標準化された論理記号が用いられます。最も一般的に使用されるのは、アルファベットの「D」に似た形状の記号です。入力線は通常、平らな側（左側）に接続され、出力線は丸みを帯びた側（右側）から引き出されます。

2入力ANDゲートの標準的な論理記号 (左から入力A、入力B、右が出力Y)

この記号は、MIL記号 (アメリカ軍規格) としても知られ、広く国際的に使用されています。他にもJIS記号 (日本産業規格) など、地域や規格によって若干異なる記号が用いられることもありますが、基本的な機能は同じです。

AND回路の具体的な回路図と実装方法

2入力AND回路は、様々な電子部品や技術を用いて物理的に構成することができます。代表的な実装方法には、スイッチ、抵抗-トランジスタ論理（RTL）、ダイオード論理（DL）、トランジスタ-トランジスタ論理（TTL）、そして現代の集積回路で主流のCMOS（相補型金属酸化膜半導体）技術などがあります。

スイッチによるAND回路の概念図

AND回路の動作を最も直感的に理解できるのは、2つのスイッチを直列に接続したモデルです。電源とランプ（または負荷）の間に2つのスイッチAとBを直列に配置します。ランプが点灯する（出力がHIGHになる）のは、スイッチAとスイッチBの両方が閉じている（ONの状態）場合のみです。どちらか一方でもスイッチが開いていれば（OFFの状態）、電流は流れずランプは点灯しません。

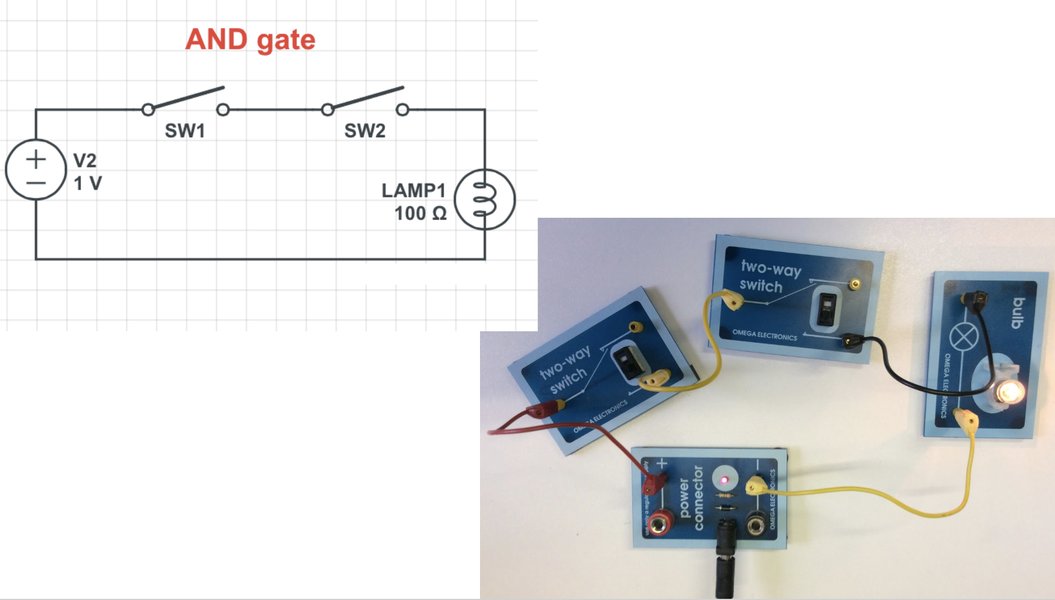

2つのスイッチを直列に接続したAND回路の概念図。両方のスイッチがONの時のみランプが点灯します。

トランジスタを用いた回路例

RTL (Resistor-Transistor Logic)

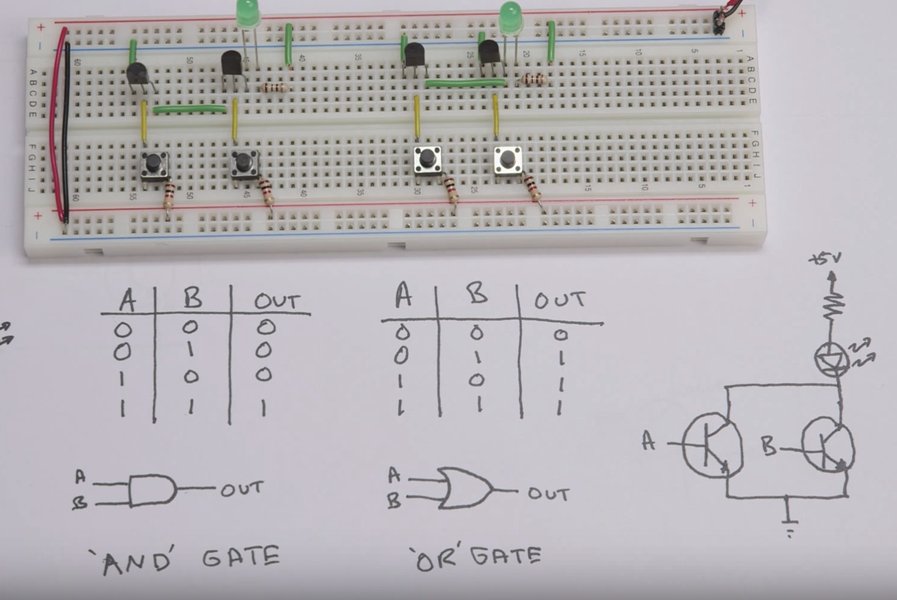

RTLによるAND回路は、比較的シンプルな構成です。例えば、2つのNPN型バイポーラトランジスタを使用し、それぞれのベースに入力信号AとBを接続します。コレクタは共通に接続され、プルアップ抵抗を介して電源に接続されます。出力Yはこの共通コレクタから取り出します。入力AとBの両方がHIGHレベルになると両方のトランジスタがオンになり、出力はLOWレベル近くになります（この構成は実際にはNANDに近いですが、出力を反転させることでANDになります）。より直接的なAND構成では、トランジスタを直列に接続するような形を取ることもあります。

CMOS (Complementary Metal-Oxide-Semiconductor)

現代のデジタルICで最も広く使われているのがCMOS技術です。CMOSによるANDゲートは、一般的にNANDゲートとNOTゲート（インバータ）を組み合わせて実現されます。まず、PMOSトランジスタとNMOSトランジスタを使用してNANDゲートを構成し、そのNANDゲートの出力をCMOSインバータに入力することでANDゲートの機能を得ます。これは、CMOS技術ではNANDゲートやNORゲートの方が直接ANDゲートやORゲートを構成するよりも効率的でシンプルな構造になるためです。

具体的には、2入力NANDゲートは、2つのPMOSトランジスタを電源に対して並列に接続し、2つのNMOSトランジスタをグラウンドに対して直列に接続して構成されます。このNANDゲートの出力 \( \overline{A \cdot B} \) を、1つのPMOSと1つのNMOSから成るインバータに入力すると、出力は \( \overline{\overline{A \cdot B}} = A \cdot B \) となり、AND演算が実現されます。

集積回路（IC）によるANDゲート

個別のトランジスタでANDゲートを組むことも可能ですが、実際には専用のロジックICを使用するのが一般的です。例えば、TTLファミリーの「74HC08」（または「74LS08」など）は、1つのパッケージ内に4つの独立した2入力ANDゲートを内蔵しているクワッド2入力ANDゲートICとして広く知られています。

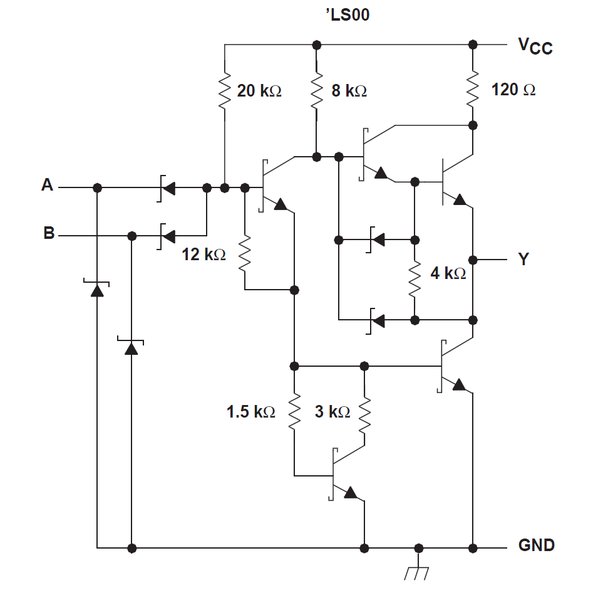

74HC08のようなANDゲートICを使用したブレッドボード上の回路実装例。

このようなICを使用する場合、データシートでピン配置を確認し、入力ピン（例：1A, 1B）、出力ピン（例：1Y）、電源ピン（Vcc）、グラウンドピン（GND）を適切に接続して使用します。例えば、74HC08では、ピン1とピン2が最初のANDゲートの入力、ピン3がその出力となります。

２入力AND回路の概念マップ

以下のマインドマップは、2入力AND回路に関する主要な概念とその関連性を視覚的にまとめたものです。定義、論理演算、真理値表、記号、さまざまな実装方法、そしてその応用例といった要素がどのように結びついているかを示しています。

mindmap root["２入力AND回路"] id1["定義"] id1a["2つの入力が共にHIGHの時のみ
出力がHIGHとなる論理ゲート"] id2["論理演算"] id2a["論理積 (A AND B)"] id2b["ブール代数: Y = A · B"] id3["真理値表"] id3a["入力A | 入力B | 出力Y"] id3b["0 | 0 | 0"] id3c["0 | 1 | 0"] id3d["1 | 0 | 0"] id3e["1 | 1 | 1"] id4["論理記号"] id4a["D型記号 (MIL/ANSI)"] id4b["矩形記号 (IEC)"] id5["実装方法"] id5a["スイッチ回路 (直列接続)"] id5b["ダイオード論理 (DL)"] id5c["抵抗-トランジスタ論理 (RTL)"] id5d["トランジスタ-トランジスタ論理 (TTL)"] id5da["例: 74HC08, 74LS08 IC"] id5e["CMOS技術"] id5ea["NANDゲート + NOTゲート"] id6["応用例"] id6a["制御システム (条件成立の検知)"] id6b["データ処理 (ビットのマスキング)"] id6c["マイクロプロセッサのALU"] id6d["他の複雑な論理回路の構成要素"] id7["ユニバーサルゲートによる構築"] id7a["NANDゲート2つでANDを構成
(NAND -> NOT(NAND))"]

このマインドマップは、2入力AND回路の全体像を把握するのに役立ちます。各要素がどのように相互に関連し、デジタル論理の基礎を形成しているかを示しています。

ANDゲート実装技術の比較

ANDゲートは様々な技術で実装できますが、それぞれ特性が異なります。以下のレーダーチャートは、代表的な実装技術であるRTL、TTL、CMOSについて、いくつかの主要な特性を相対的に比較したものです。この評価は一般的な傾向を示すものであり、特定のデバイスや設計によって値は変動します。

このチャートから、CMOS技術が速度、低消費電力、高集積度の面で優れており、現代のデジタルICの主流となっている理由が伺えます。RTLは歴史的な技術であり、コストや実装の容易さでは利点がありましたが、性能面では劣ります。TTLはRTLとCMOSの中間的な特性を持ち、一時代を築きました。

ANDゲートの実践：ICを使った回路例の紹介

ANDゲートの動作を実際に確認するためには、集積回路（IC）を使用するのが最も簡単で確実です。ここでは、代表的な2入力ANDゲートICである「7408」（TTLシリーズ）または「74HC08」（CMOSシリーズ）を使った基本的な回路の例を動画で紹介します。この動画では、ICのピン配置、入力信号の与え方、そして出力がLEDでどのように確認できるかが解説されています。

動画：7408 (74HC08) クワッド2入力ANDゲートICの動作デモンストレーション (出典: electronzap)

この動画（「7408 74HC08 quad 2 input AND gate integrated circuit IC ...」by electronzap）では、74HC08のような一般的なANDゲートICの基本的な使い方を示しています。具体的には、IC内の4つのANDゲートのうち1つを使用し、2つの入力の状態に応じてLEDが点灯・消灯する様子を観察できます。入力が両方ともHIGH（例えば、スイッチがONで電源電圧がかかっている状態）のときだけLEDが点灯し、ANDゲートの論理積動作を視覚的に確認できます。このような実験は、ブレッドボードを使って簡単に行うことができ、デジタル論理の学習に非常に有効です。

AND回路の応用

2入力AND回路は、その単純な機能にもかかわらず、デジタルシステムにおいて非常に広範な応用があります。

制御ロジック: 特定の複数の条件がすべて満たされた場合にのみ、ある操作を実行するような制御回路に使用されます。例えば、「ドアが閉まっていて、かつセキュリティシステムが有効になっている場合にアラームを作動させる」といったロジックです。
データ選択・マスキング: 特定のデータビットがすべて「1」であるかを確認したり、データバス上で特定の部分（マスクされた部分）だけを通過させたりする処理に使われます。
アドレスデコーディング: メモリや周辺機器の特定のアドレスを選択するために、アドレスバスの複数のビットをANDゲートに入力してデコード信号を生成します。
算術論理ユニット (ALU): コンピュータのCPU内にあるALUでは、加算や減算などの算術演算や論理演算を行うために、ANDゲートが他のゲートと共に不可欠な要素として組み込まれています。
より複雑な論理関数の構築: ANDゲートは、ORゲートやNOTゲートと組み合わせることで、任意の複雑な論理関数を構築するための基本的なビルディングブロックとなります。

よくある質問 (FAQ)

2入力AND回路とは何ですか？

2入力AND回路は、2つの入力信号AとBを受け取り、両方の入力が同時にHIGH（論理「1」）である場合にのみ、出力がHIGH（論理「1」）になるデジタル論理ゲートです。それ以外の入力の組み合わせでは、出力はLOW（論理「0」）になります。

AND回路の真理値表はどのようになりますか？

入力A、入力B、出力Yとすると、(A=0, B=0) → Y=0、(A=0, B=1) → Y=0、(A=1, B=0) → Y=0、(A=1, B=1) → Y=1 となります。

AND回路の論理式は何ですか？

AND回路の論理式は、出力Y、入力A、Bを用いて \( Y = A \cdot B \) または \( Y = A \text{ AND } B \) と表されます。

ANDゲートはどのようなICで入手できますか？

代表的なICとして、TTLシリーズの「7408」やCMOSシリーズの「74HC08」があります。これらは通常、1つのパッケージに4つの2入力ANDゲートを内蔵しています。

ANDゲートはNANDゲートから作れますか？

はい、作れます。NANDゲートはユニバーサルゲートの一つであり、NANDゲートの出力にNOTゲート（これもNANDゲートで構成可能）を接続することでANDゲートの機能を実現できます。具体的には、2入力NANDゲートの出力を、もう一つの2入力NANDゲートの両方の入力に接続する（つまりNOTゲートとして使う）とANDゲートになります。

結論

2入力AND回路は、デジタル論理の基本的な構成要素であり、その「両方の入力が真であるときのみ出力が真となる」という単純明快な動作は、複雑なデジタルシステムの設計において不可欠です。論理記号、真理値表、ブール式による表現、そしてトランジスタレベルやICレベルでの実装方法を理解することは、電子工学や情報技術の分野で非常に重要です。スイッチの直列接続という単純なアナロジーから、CMOS技術を用いた高度な集積回路に至るまで、ANDゲートの原理は一貫しており、私たちの周りの多くの電子機器の根幹を支えています。
