基於4x4麥克風陣列的二維Beamforming演算法實作與實時熱力圖顯示

利用Python實現多通道音訊處理與視覺化技術

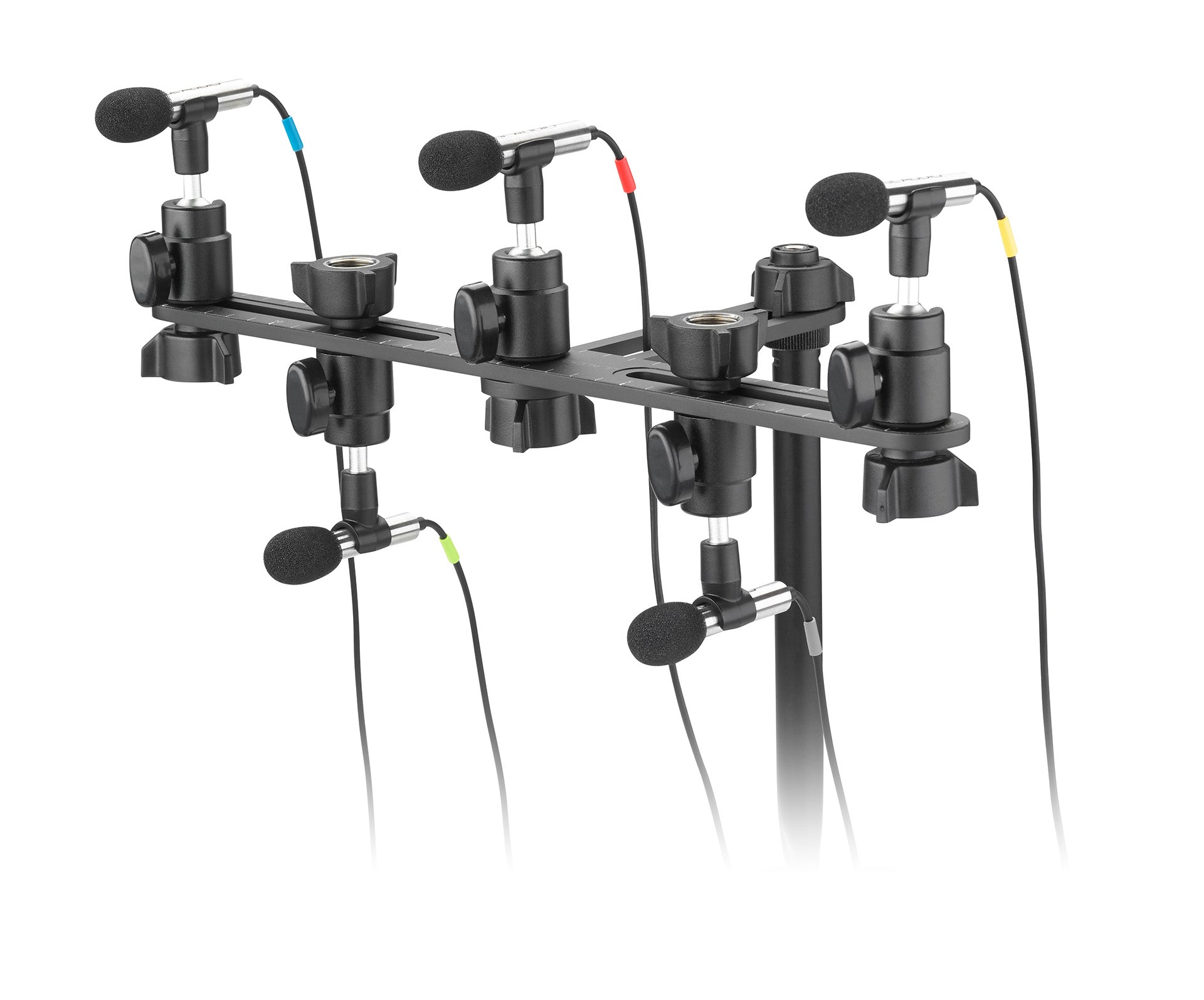

microphone array setup visual

關鍵要點

  • 多通道音訊處理： 使用4x4麥克風陣列進行高精度二維度Beamforming。
  • 實時資料處理與視覺化： 應用Python的高效函式庫實現實時熱力圖展示。
  • 性能優化與精確度保障： 通過算法優化與硬體加速確保處理速度與定位精度。

1. 麥克風陣列配置

1.1 陣列幾何結構

建立一個4x4的麥克風陣列，總計16個麥克風。每個麥克風在水平與垂直方向上相隔42毫米，這樣的配置有助於提升聲源定位的精度。麥克風的座標可以使用NumPy陣列進行儲存和管理，確保後續的信號處理準確無誤。

1.2 麥克風座標設定

使用以下Python程式碼範例來設定麥克風的座標：


import numpy as np

# 麥克風間距 (42mm)
mic_spacing = 0.042  # 單位：米
num_mics_per_side = 4  # 每邊4個麥克風

# 建立4x4麥克風座標矩陣
mic_positions = np.array([[(i * mic_spacing, j * mic_spacing, 0)
                           for j in range(num_mics_per_side)]
                          for i in range(num_mics_per_side)])
mic_positions = mic_positions.reshape(-1, 3)  # 重塑為(16, 3)矩陣

2. 音訊擷取與處理

2.1 前置條件與庫安裝

在開始編寫程式之前，確保已安裝以下Python庫：


pip install numpy scipy matplotlib seaborn sounddevice

這些庫分別用於數值運算、信號處理、資料視覺化以及即時音訊擷取。

2.2 音訊擷取設定

使用sounddevice庫來即時擷取16通道音訊。設定取樣率為48kHz，並設置時間窗格為0.1秒，以便實現實時處理。


import sounddevice as sd

# 音訊參數設定
sample_rate = 48000  # 取樣率：48kHz
frame_size = int(0.1 * sample_rate)  # 時間窗格：0.1秒
num_channels = 16  # 麥克風通道數

2.3 音訊擷取函數

以下函數用於即時擷取音訊資料：


def audio_callback(indata, frames, time, status):
    if status:
        print(status)
    # 傳遞數據至隊列或處理函數
    process_audio(indata.copy())

啟動音訊流：


import queue

audio_queue = queue.Queue()

def process_audio(data):
    audio_queue.put(data)

stream = sd.InputStream(samplerate=sample_rate, channels=num_channels, callback=audio_callback)
stream.start()

3. Beamforming演算法實作

3.1 延遲與加總（Delay-and-Sum）方法

延遲與加總是最基本的Beamforming技術。透過計算每個麥克風接收到聲波的相位差，對信號進行延遲補償後加總，從而增強特定方向的聲源信號。

3.1.1 計算延遲

根據聲源方向（θ，φ），計算每個麥克風的理論延遲時間：

公式如下：

$$ \tau_{i,j} = \frac{d_{i,j} \cdot \cos(\theta) + d_{k,l} \cdot \sin(\phi)}{c} $$

其中，

  • d_{i,j} 是第(i,j)個麥克風與參考點的距離。
  • θ 和 φ 分別是水平和垂直角度。
  • c 是聲速（約343 m/s）。

3.1.2 信號延遲補償與加總

對所有麥克風信號進行延遲補償，並加總以形成Beamforming輸出：


def delay_and_sum(audio_data, mic_positions, angles, sample_rate=48000, speed_of_sound=343):
    num_angles = len(angles)
    beamformed_output = np.zeros(num_angles)

    for i, angle in enumerate(angles):
        theta_rad = np.deg2rad(angle[0])
        phi_rad = np.deg2rad(angle[1])
        delays = (mic_positions[:,0] * np.cos(theta_rad) + mic_positions[:,1] * np.sin(phi_rad)) / speed_of_sound
        delay_samples = (delays * sample_rate).astype(int)
        delayed_signals = np.array([np.roll(audio_data[j], int(delay_samples[j])) for j in range(len(mic_positions))])
        beamformed_output[i] = np.sum(np.abs(np.sum(delayed_signals, axis=0)))

    return beamformed_output

3.2 二維度聲場掃描

為了在水平與垂直方向上各自掃描180度，將聲場劃分為一個網格，每個網格點代表一個可能的聲源方向。


def generate_grid(resolution=5, max_angle=90, distance=1):
    angles_theta = np.arange(-max_angle, max_angle + resolution, resolution)
    angles_phi = np.arange(-max_angle, max_angle + resolution, resolution)
    grid_points = []
    for theta in angles_theta:
        for phi in angles_phi:
            grid_points.append((theta, phi))
    return grid_points

3.3 整合Beamforming與網格掃描

結合延遲與加總方法，對每個網格點進行Beamforming計算，並將結果儲存以供後續熱力圖生成。


grid_angles = generate_grid(resolution=5)  # 5度解析度

def compute_beamforming(audio_data, mic_positions, grid_angles):
    beam_results = delay_and_sum(audio_data, mic_positions, grid_angles)
    heatmap = beam_results.reshape((len(np.arange(-90, 95, 5)), len(np.arange(-90, 95, 5))))
    return heatmap

4. 實時熱力圖生成與顯示

4.1 使用Matplotlib與Seaborn進行視覺化

利用Matplotlib和Seaborn庫來生成和更新熱力圖，實時顯示聲源方向的強度。


import matplotlib.pyplot as plt
import seaborn as sns
from matplotlib.animation import FuncAnimation

def update_heatmap(frame):
    if not audio_queue.empty():
        audio_data = audio_queue.get()
        heatmap_data = compute_beamforming(audio_data, mic_positions, grid_angles)
        sns.heatmap(heatmap_data, cmap='hot', cbar=True, ax=ax, vmin=0, vmax=np.max(heatmap_data))
        plt.title('實時聲場熱力圖')
        plt.xlabel('水平角度 (度)')
        plt.ylabel('垂直角度 (度)')
        plt.pause(0.1)

fig, ax = plt.subplots()
anim = FuncAnimation(fig, update_heatmap, interval=100)
plt.show()

4.2 性能優化與即時處理

為確保實時顯示的流暢性，需優化Python程式的運算效率。可以採用以下方法：

  • 使用NumPy的向量化運算取代迴圈。
  • 考慮使用多線程或多進程處理音訊擷取與Beamforming計算。
  • 利用GPU加速運算，如使用CuPy庫。

5. 完整實作範例

5.1 完整Python程式碼

以下是一個完整的Python實作範例，將上述各部分整合起來，實現基於4x4麥克風陣列的二維Beamforming與實時熱力圖顯示：


import numpy as np
import sounddevice as sd
import matplotlib.pyplot as plt
import seaborn as sns
from matplotlib.animation import FuncAnimation
import queue

# 麥克風陣列配置
mic_spacing = 0.042  # 42mm
num_mics_per_side = 4
mic_positions = np.array([[(i * mic_spacing, j * mic_spacing, 0)
                           for j in range(num_mics_per_side)]
                          for i in range(num_mics_per_side)])
mic_positions = mic_positions.reshape(-1, 3)

# 音訊參數設定
sample_rate = 48000  # 48kHz
frame_size = int(0.1 * sample_rate)  # 0.1秒
num_channels = 16

# 音訊擷取設定
audio_queue = queue.Queue()

def audio_callback(indata, frames, time, status):
    if status:
        print(status)
    audio_queue.put(indata.copy())

stream = sd.InputStream(samplerate=sample_rate, channels=num_channels, callback=audio_callback)
stream.start()

# Beamforming函數
def delay_and_sum(audio_data, mic_positions, angles, sample_rate=48000, speed_of_sound=343):
    num_angles = len(angles)
    beamformed_output = np.zeros(num_angles)

    for i, angle in enumerate(angles):
        theta_rad = np.deg2rad(angle[0])
        phi_rad = np.deg2rad(angle[1])
        delays = (mic_positions[:,0] * np.cos(theta_rad) + mic_positions[:,1] * np.sin(phi_rad)) / speed_of_sound
        delay_samples = (delays * sample_rate).astype(int)
        delayed_signals = np.array([np.roll(audio_data[j], int(delay_samples[j])) for j in range(len(mic_positions))])
        beamformed_output[i] = np.sum(np.abs(np.sum(delayed_signals, axis=0)))

    return beamformed_output

# 聲場網格生成
def generate_grid(resolution=5, max_angle=90, distance=1):
    angles_theta = np.arange(-max_angle, max_angle + resolution, resolution)
    angles_phi = np.arange(-max_angle, max_angle + resolution, resolution)
    grid_points = []
    for theta in angles_theta:
        for phi in angles_phi:
            grid_points.append((theta, phi))
    return grid_points

grid_angles = generate_grid(resolution=5)  # 5度解析度

# 計算Beamforming結果
def compute_beamforming(audio_data, mic_positions, grid_angles):
    beam_results = delay_and_sum(audio_data, mic_positions, grid_angles)
    heatmap = beam_results.reshape((len(np.arange(-90, 95, 5)), len(np.arange(-90, 95, 5))))
    return heatmap

# 初始化熱力圖顯示
fig, ax = plt.subplots(figsize=(10, 8))
heatmap = sns.heatmap(np.zeros((len(np.arange(-90, 95, 5)), len(np.arange(-90, 95, 5)))),
                      cmap='hot', cbar=True, ax=ax, vmin=0, vmax=1)
plt.title('實時聲場熱力圖')
plt.xlabel('水平角度 (度)')
plt.ylabel('垂直角度 (度)')

# 更新熱力圖函數
def update_heatmap(frame):
    if not audio_queue.empty():
        audio_data = audio_queue.get()
        audio_data = audio_data.flatten()
        if len(audio_data) < num_channels:
            return
        audio_data = audio_data[:num_channels]
        heatmap_data = compute_beamforming(audio_data, mic_positions, grid_angles)
        ax.cla()
        sns.heatmap(heatmap_data, cmap='hot', cbar=True, ax=ax, vmin=0, vmax=np.max(heatmap_data) if np.max(heatmap_data) > 0 else 1)
        ax.set_title('實時聲場熱力圖')
        ax.set_xlabel('水平角度 (度)')
        ax.set_ylabel('垂直角度 (度)')
        plt.tight_layout()

# 啟動動畫
anim = FuncAnimation(fig, update_heatmap, interval=100)
plt.show()

# 關閉音訊流
stream.stop()
stream.close()

6. 實作說明與注意事項

6.1 音訊數據處理

  • 音訊擷取： 使用sounddevice庫即時擷取16通道音訊，並將數據傳遞至隊列進行後續處理。
  • 數據緩存： 使用Queue進行數據緩存，確保即時處理不會因數據阻塞而延遲。
  • 信號延遲補償： 根據聲源方向計算每個麥克風的延遲樣本數，並進行信號對齊。

6.2 Beamforming計算

  • 角度網格設置： 將聲場劃分為5度解析度的網格點，涵蓋-90到90度的水平和垂直視角。
  • Beamforming運算： 對每個網格點進行延遲與加總運算，計算聲場強度。
  • 熱力圖數據生成： 將Beamforming結果轉換為2D矩陣，供熱力圖顯示。

6.3 實時熱力圖顯示

  • 視覺化工具： 使用Matplotlib與Seaborn進行熱力圖生成，並利用FuncAnimation實現實時更新。
  • 性能優化： 確保每次更新只更新必要的部分，避免全圖重繪帶來的延遲。
  • 顏色映射： 使用熱色圖譜（'hot'）來表示聲場強度，直觀反映聲源位置。

6.4 性能優化建議

  • 向量化運算： 儘量使用NumPy的向量化功能，避免使用Python迴圈以提升運算速度。
  • 多線程處理： 將音訊擷取與Beamforming運算分離，使用多線程或多進程技術減少處理延遲。
  • 硬體加速： 對於大規模運算，可以考慮使用GPU加速，如利用CuPy或Numba庫。
  • 資源管理： 監控記憶體與CPU使用率，避免資源耗盡導致程式崩潰。

7. 參考資源

numpy.org
NumPy官方網站
scipy.org
SciPy官方網站
matplotlib.org
Matplotlib官方網站
seaborn.pydata.org
Seaborn官方網站
python-sounddevice.readthedocs.io
Sounddevice文檔
realpython.com
Real Python

總結

本指南詳細介紹了如何利用Python實現基於4x4麥克風陣列的二維Beamforming演算法，並將處理後的音訊資料以實時熱力圖形式呈現。從麥克風陣列的配置、音訊擷取與處理、Beamforming演算法的實作，再到實時視覺化展示，每個步驟均提供了具體的程式碼範例與實作建議。通過優化演算法性能與合理配置硬體資源，可以達到高效且準確的聲源定位效果。
