321kV 高壓纜線：解開特殊電壓等級之謎

當我們談論電力系統時，高壓電纜是不可或缺的關鍵組件，負責長距離、大容量的電力傳輸。您所查詢的「321kV高壓纜線」屬於超高壓（Extra High Voltage, EHV）的範疇。然而，需要指出的是，321kV並非國際電工委員會（IEC）等標準組織所規範的標準電壓等級。儘管如此，電力系統的設計有時會因應特定地理環境、負載需求或歷史因素而採用非標準化的電壓等級。

標準電壓與客製化需求

在全球範圍內，高壓及超高壓輸電系統通常採用如66kV、110kV、132kV、220kV、330kV、400kV、500kV等標準化電壓。這些標準化等級有助於設備的通用性、系統的互聯性以及設計的標準化。因此，當提及321kV時，通常有以下幾種可能：

客製化專案： 可能是某一特定電力工程專案的特殊設計需求，其電壓值接近於標準的330kV。
地區性標準： 某些國家或地區可能擁有其獨特的電壓等級標準。
標稱電壓範圍： 在實際運行中，電壓會有一定波動，321kV可能是某一系統在特定運行條件下的電壓值，而非其額定設計電壓。

無論如何，針對此類高電壓等級的電纜，其設計、製造、安裝和測試都必須遵循極其嚴格的技術規範和安全標準，以確保電力系統的安全穩定運行。其基本原理和技術要求與標準的超高壓電纜（如330kV或400kV級別）相似。

高壓電纜的核心構成

超高壓電纜，如潛在的321kV級別，其結構精密複雜，每一層都扮演著至關重要的角色，以承受高電場強度、確保電流的穩定傳輸並抵禦外部環境的影響。了解其核心構成有助於理解其性能與應用。

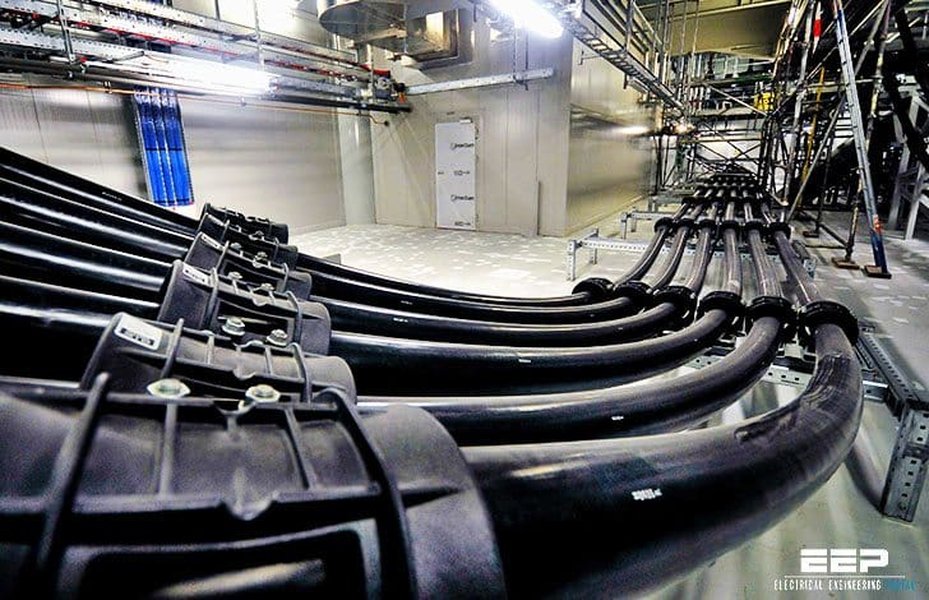

變電站內的電纜佈局與工程考量

關鍵組件剖析

一條典型的高壓電纜主要由以下幾個部分組成：

導體：電流的通道

導體是電纜的核心，負責傳輸電流。在高壓電纜中，導體材料通常選用高導電率的銅（Copper）或鋁（Aluminum）。為了增加電纜的柔軟性和提高載流量（減少集膚效應），導體通常採用多股絞合結構，並可能進行壓實處理以獲得更圓滑的表面和更小的直徑。

絕緣層：安全的屏障

絕緣層是高壓電纜最關鍵的部分之一，其作用是將高電壓導體與外部環境或其他導電部分隔離開來，防止電流洩漏或擊穿。對於321kV這樣的超高壓等級，絕緣材料的選擇至關重要。目前，交聯聚乙烯（Cross-linked Polyethylene, XLPE）因其優異的電氣性能（高介電強度、低介電損耗）、耐熱性、耐化學腐蝕性以及良好的機械性能，成為超高壓電纜主流的絕緣材料。絕緣層的厚度需根據電壓等級精密計算，以承受極高的電場應力。

遮蔽層：電場控制與保護

為了均勻導體表面的電場分佈，防止局部電場過高導致絕緣早期老化或擊穿，高壓電纜在導體外部和絕緣層外部均設有半導電遮蔽層：

內半導電層（導體遮蔽層）： 包覆在導體外側，消除導體絞合股線間的氣隙，使導體表面平滑，確保電場均勻。
外半導電層（絕緣遮蔽層）： 包覆在絕緣層外側，與金屬遮蔽層緊密接觸，確保絕緣層與金屬遮蔽層之間的電場平滑過渡。

此外，還有一層金屬遮蔽層，通常由銅帶、銅線或鋁護套構成。其主要功能包括：

提供電容電流的通路。
在發生接地故障時，承載部分短路電流。
遮蔽外部電磁干擾，並限制電纜產生的電磁場向外輻射。

保護護套：抵禦外部環境

最外層是保護護套（Outer Sheath/Jacket），主要作用是保護電纜內部結構免受機械損傷、水分侵蝕、化學腐蝕以及紫外線輻射等外部環境因素的影響。常用的護套材料有聚氯乙烯（PVC）或聚乙烯（PE），特定應用下還可能採用更耐磨或阻燃的材料。對於需要直埋或水下敷設的電纜，還可能增加金屬鎧裝層（如鋼帶或鋼絲鎧裝）以提供額外的機械保護，以及縱向和徑向的防水層（如吸水膨脹帶、金屬防水層）以防止水分滲透。

高壓電纜結構心智圖

下圖清晰地展示了典型高壓電纜的層次結構，幫助您更直觀地理解其複雜的內部構造。每個組成部分都為電纜的整體性能和可靠性做出貢獻。

mindmap root["高壓電纜結構 (High-Voltage Cable Structure)"] 导體["導體 (Conductor)"] 铜铝["銅/鋁 (Copper/Aluminum)"] 绞合["絞合 (Stranded)"] 内半导电层["內半導電層 (Inner Semiconducting Layer)"] 绝缘层["絕緣層 (Insulation Layer)"] XLPE["XLPE (交聯聚乙烯)"] 外半导电层["外半導電層 (Outer Semiconducting Layer)"] 金属遮蔽层["金屬遮蔽層 (Metallic Shielding Layer)"] 铜带线["銅帶/銅線 (Copper Tape/Wires)"] 铝护套["鋁護套 (Aluminum Sheath)"] 防水层["防水層 (Water Blocking Layer)
(視需求選用)"] 金属铠装层["金屬鎧裝層 (Metallic Armour)
(視需求選用)"] 外护套["外護套 (Outer Sheath)"] PVCPΕ["PVC/PE"]

高壓電纜的類型與標準

高壓電纜根據其應用場景、結構設計和電壓等級有多種類型。同時，為了確保其安全性與可靠性，全球範圍內制定了一系列嚴格的技術標準。對於321kV這樣的高電壓等級，通常會遵循針對超高壓電纜的規範。

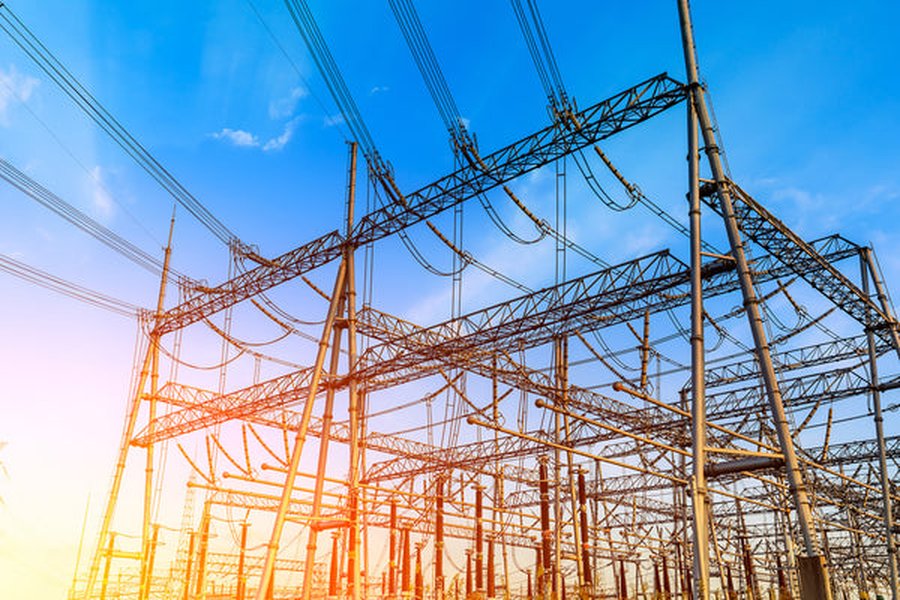

變電站是高壓電纜應用的重要場所

常見類型與國際規範

高壓電纜可以根據芯數（單芯、三芯）、絕緣材料（如前述的XLPE）、敷設方式（地下直埋、管道敷設、隧道敷設、水下敷設）等進行分類。在超高壓領域，單芯XLPE絕緣電纜因其良好的散熱性能和較小的彎曲半徑而廣泛應用。

國際上，高壓電纜的設計、製造和測試主要遵循國際電工委員會（IEC）的標準，例如：

IEC 60840： 適用於額定電壓30kV (Um=36kV) 至 150kV (Um=170kV) 的擠包絕緣電力電纜及其附件的試驗方法和要求。
IEC 62067： 適用於額定電壓高於150kV (Um=170kV) 至 500kV (Um=550kV) 的擠包絕緣電力電纜及其附件的試驗方法和要求。321kV（若實際使用，Um約為362kV）級別的電纜將落入此標準的規範範圍。

此外，各國和地區也會有自己的國家標準或行業規範，例如英國的BS標準等。這些標準詳細規定了電纜的結構尺寸、電氣性能（如耐壓水平、局部放電）、機械性能、熱性能以及老化壽命等要求。

高壓電纜電壓等級與應用參考

下表概述了不同電壓等級高壓電纜的典型應用及相關信息，有助於理解321kV（可參考相近的330kV或400kV級別）在電力系統中的定位。

電壓等級 (Voltage Rating)	典型應用 (Typical Application)	主要絕緣材料 (Main Insulation Material)	參考標準 (Reference Standard)
66kV - 132kV	城市配電網、大型工業供電、再生能源併網 (Urban distribution, Industrial supply, Renewable energy grid connection)	XLPE	IEC 60840
220kV - 275kV	區域骨幹輸電網絡、大型發電廠送出 (Regional transmission networks, Large power plant outgoing lines)	XLPE	IEC 60840 / IEC 62067
330kV - 400kV (321kV可參考此區間)	國家級骨幹輸電網絡、長距離大容量電力傳輸 (National backbone transmission, Long-distance high-capacity power transmission)	XLPE	IEC 62067
500kV 及以上	特高壓/超高壓長距離輸電、跨區域電網互聯 (UHV/EHV long-distance transmission, Inter-regional grid interconnection)	XLPE	IEC 62067

從表格中可以看出，321kV級別的電纜（若存在）將服務於對可靠性和傳輸容量有極高要求的國家級或區域級輸電系統。

特高壓電纜的技術考量與發展趨勢

特高壓電纜（如321kV級別）因其供電容量大、使用電壓高、電場強度大，對電纜的品質、壽命及製造工藝要求遠高於一般高壓電纜。隨著全球能源需求的增長和對輸電效率要求的提高，更高電壓等級的電纜技術持續發展。

材料與製造工藝的革新

特高壓電纜的性能高度依賴於所使用的材料和製造過程的精確控制。

高潔淨度原材料： 絕緣材料（如XLPE）的純淨度對電纜的耐壓性能和壽命至關重要。任何微小的雜質或氣隙都可能在高電場下引發局部放電，最終導致絕緣擊穿。因此，製造過程中會使用超潔淨級的XLPE材料。
先進的製造環境： 特高壓電纜的生產需要在高度潔淨的環境中進行，以防止灰塵和雜質污染。連續硫化生產線（VCV Line）等先進設備能確保絕緣層擠包的均勻性和密實度。
嚴格的品質管理： 從原材料檢驗到成品測試，每一步都需實施嚴格的品質控制和自動化監控，確保每一米電纜都符合設計標準。

應用環境的挑戰

特高壓電纜通常應用於對可靠性要求極高的環境，如城市地下輸電走廊、跨海輸電或為重要工業設施供電。這些環境對電纜提出了額外的挑戰：

散熱問題： 地下敷設的電纜散熱條件不如架空線路，大電流通過時產生的熱量需要有效散除，否則會加速絕緣老化，降低載流量。因此，電纜溝的設計、回填材料的選擇以及敷設間距都需要仔細計算。
機械應力： 電纜在敷設、運行過程中可能承受拉伸、彎曲、側壓等機械應力，需要有足夠的機械強度。
環境耐受性： 電纜外護套需要抵抗土壤中的化學腐蝕、水分侵蝕以及微生物侵蝕等。

不同電壓等級高壓電纜特性比較

下方的雷達圖比較了不同超高壓電纜電壓等級在幾個關鍵特性上的差異。這些特性對於電纜的選型和系統設計至關重要。雖然321kV並非標準等級，我們可以將其性能預期為介於220kV和400kV之間，或接近330kV的水平。此圖表基於行業普遍認知進行評估，數值越高代表該方面的要求或表現越突出/越高。

從圖中可見，隨著電壓等級的升高，電纜的傳輸容量、絕緣要求、安裝複雜度和成本均顯著增加，對敷設空間（路權）的要求也更高。因此，選擇合適的電壓等級需要在技術可行性、經濟成本和環境影響之間進行綜合權衡。

高壓電纜的安裝與敷設

高壓電纜（包括像321kV這樣的超高壓等級）的安裝是一項技術要求極高、程序複雜的工程，需要由經過專業培訓且經驗豐富的人員執行，並嚴格遵守相關的安全規程和行業標準。不正確的處理可能導致嚴重的人身傷害、設備損壞，甚至引發大面積停電事故。

規劃與準備

在實際敷設之前，詳細的規劃和周密的準備工作至關重要：

路徑勘測與設計： 確定最佳的電纜路徑，避開障礙物，考慮土壤條件、地下管線、交通影響等因素。
施工許可與協調： 獲得必要的施工許可，並與相關部門（如市政、交通）進行協調。
材料與設備準備： 確保所有電纜、附件、敷設設備（如放纜車、牽引機、導向滑輪）和測試儀器均已到位並處於良好狀態。
安全措施： 制定詳細的安全作業計畫，包括現場隔離、警示標識、個人防護裝備等。

敷設過程中的關鍵步驟

溝槽開挖與準備

對於地下敷設的高壓電纜，首先需要開挖符合設計要求的電纜溝。溝槽的深度和寬度需確保電纜有足夠的散熱空間和滿足最小彎曲半徑的要求。溝底通常會鋪設一層經過篩選的細沙或軟土作為墊層，以保護電纜免受尖硬物體的損傷。電纜敷設完畢後，上方也會覆蓋一層細沙或軟土，然後再鋪設混凝土保護板或警示帶，最後進行回填和壓實。

電纜敷設與保護

電纜可以從電纜盤上通過人力或機械方式敷設到溝槽或管道中。在敷設過程中，必須小心操作，避免電纜扭曲、過度彎曲或受到機械損傷。在轉彎處應使用大半徑的導向滑輪，以確保彎曲半徑不小於電纜製造商規定的最小值。

觀看132kV高壓電纜地下敷設的過程，了解相關技術細節。

這段影片展示了132kV高壓電纜的地下安裝過程，雖然電壓等級與321kV不同，但其涉及的許多基本原則和操作步驟，如溝槽準備、電纜牽引、保護措施等，對於理解更高電壓等級電纜的敷設同樣具有參考價值。超高壓電纜的敷設通常更為複雜，對設備和技術的要求也更高。

拉伸張力與彎曲半徑

在電纜敷設過程中，必須嚴格控制施加在電纜上的拉伸張力，不得超過製造商規定的最大允許值（通常為25磅力或特定公式計算值）。過大的拉力會導致導體拉長、絕緣層受損或電纜整體結構變形，影響電纜的電氣性能和壽命。同樣，電纜的彎曲半徑也必須大於規定的最小值（例如，對於直徑0.57英寸的電纜，最小彎曲半徑可能為2.28英寸，超高壓電纜則大得多），以防止絕緣層開裂或導體受損。

接頭與終端處理

由於運輸和敷設的限制，長距離的高壓電纜線路通常需要分段敷設，然後通過電纜接頭（Cable Joints）連接起來。在電纜的兩端，則需要安裝電纜終端（Cable Terminations）以連接到變電站的開關設備或其他電氣設備。高壓電纜的接頭和終端製作是技術含量非常高的工作，必須由經過專門培訓和認證的技師完成。這些附件的絕緣性能、密封性能和電場控制對整個電纜系統的可靠性至關重要。任何瑕疵都可能導致災難性的故障。

接地與安全規範

高壓電纜的金屬遮蔽層需要按照設計要求進行接地。接地方式有多種，如單點接地、兩端接地或交叉互聯接地，目的是限制遮蔽層上的感應電壓和環流，並在故障時提供可靠的短路電流通路。所有安裝工作必須嚴格遵守當地的電力安全規程和操作指令。

此外，環境因素如土壤溫度、土壤熱阻率以及多條電纜並行敷設時的相互加熱效應，都會影響電纜的載流量和運行壽命，需要在設計和安裝階段予以充分考慮。

高壓電纜面臨的挑戰與注意事項

儘管高壓電纜技術已相當成熟，但在設計、製造、安裝和運行321kV這樣超高電壓等級的電纜系統時，仍面臨諸多挑戰，並需注意關鍵事項以確保其長期可靠運行。

高昂的初始投資： 超高壓電纜本身及其附件（接頭、終端）的製造成本遠高於中低壓電纜。同時，敷設工程需要專用設備和專業隊伍，進一步推高了工程造價。
嚴格的製造公差與品質控制： 任何微小的製造缺陷，如絕緣層內的雜質、氣隙或半導電層的不連續，都可能在高電場應力下發展成嚴重故障。因此，對製造工藝和品質檢測的要求極其苛刻。
精密的安裝工藝： 如前所述，安裝過程中的任何疏忽，如超過最大拉伸張力、彎曲半徑過小、接頭製作不良等，都可能對電纜造成永久性損傷。
散熱與載流量限制： 地下敷設的電纜散熱條件受限，尤其是在城市等電纜密集的區域，相互加熱效應會進一步降低電纜的允許載流量。準確評估土壤熱特性和合理設計敷設方式至關重要。
局部放電檢測與預防： 局部放電是高壓電纜絕緣老化的主要原因之一。有效的預防措施和先進的在線監測技術對於及早發現潛在問題至關重要。
環境影響與路權問題： 地下電纜的敷設雖然減少了視覺影響，但仍需開挖溝槽，可能對周邊環境造成短期影響。獲取敷設路徑的路權也是一個複雜的問題。
附件的可靠性： 電纜接頭和終端是電纜系統中的薄弱環節。其設計、製造和安裝品質直接影響整個線路的可靠性。防水密封、應力疏導是附件設計的關鍵。
標準與規範的遵循： 必須嚴格遵循IEC、IEEE及國家/地區的相關標準和電力部門的技術規範，確保設計、施工和驗收的合規性。例如，TIA-568等標準雖然主要針對通信電纜，但其關於安裝最佳實踐（如彎曲半徑、拉力控制）的原則也具有普遍參考意義。
專業人員的培訓與資質： 從事超高壓電纜設計、安裝和維護的人員必須具備相應的專業知識和操作技能，並獲得相關資質認證。
