Descubre el Mundo Oculto de los Acelerómetros: ¡Más que Simples Sensores!

Desde tu smartphone hasta la industria aeroespacial, los acelerómetros están en todas partes. Explora sus secretos y aplicaciones sorprendentes.

Acelerómetros: Tres Ideas Clave

Versatilidad en la Medición: Los acelerómetros miden tanto la aceleración estática (gravedad) como la dinámica (vibración y movimiento).
Amplia Gama de Aplicaciones: Se utilizan en dispositivos cotidianos como smartphones y en sistemas complejos como los de navegación inercial.
Diversas Tecnologías: Existen diferentes tipos de acelerómetros, incluyendo piezoeléctricos, capacitivos (MEMS) y piezorresistivos, cada uno con sus propias ventajas y aplicaciones específicas.

¿Qué es un Acelerómetro y Cómo Funciona?

Un acelerómetro es un sensor que mide la aceleración, es decir, la tasa de cambio de velocidad de un objeto. No obstante, también pueden medir fuerzas estáticas como la gravedad. Esta capacidad de medir tanto fuerzas estáticas como dinámicas los convierte en dispositivos versátiles con aplicaciones en diversos campos.

Principios Básicos de Funcionamiento

El funcionamiento de un acelerómetro se basa en la medición de la aceleración en uno o varios ejes (X, Y, Z). La aceleración se define como el cambio de velocidad en el tiempo, por lo que un acelerómetro mide cómo varía la velocidad de un objeto. Existen diferentes tipos de acelerómetros, cada uno con un método distinto para medir esta aceleración.

Tipos de Aceleración Medidos

Aceleración Estática: Se refiere a la fuerza de la gravedad. Por ejemplo, un acelerómetro en reposo sobre una mesa medirá la aceleración debida a la gravedad.
Aceleración Dinámica: Incluye la vibración y el movimiento. Los acelerómetros pueden detectar y medir vibraciones en maquinaria o el movimiento de un vehículo.

Tipos Comunes de Acelerómetros

Existen varios tipos de acelerómetros, cada uno con sus propias características y aplicaciones. A continuación, se describen algunos de los más comunes:

Acelerómetros Piezoeléctricos

Estos acelerómetros utilizan cristales piezoeléctricos que generan una carga eléctrica cuando se someten a una fuerza o aceleración. La carga generada es proporcional a la fuerza aplicada. Son sensibles y se utilizan en aplicaciones que requieren alta sensibilidad, como pruebas de vibración y estudios sísmicos. Los acelerómetros piezoeléctricos se usan comúnmente en aplicaciones industriales para el diagnóstico o control de maquinaria y equipo.

Acelerómetros Capacitivos (MEMS)

Los acelerómetros capacitivos, también conocidos como MEMS (Micro Electro Mechanical Systems), son los más comunes en dispositivos electrónicos debido a su pequeño tamaño y bajo costo. Utilizan un pequeño peso montado sobre resortes. La aceleración provoca el desplazamiento de este peso, cambiando la capacitancia, que luego se mide para determinar la aceleración. Estos acelerómetros son ampliamente utilizados en smartphones, tablets y otros dispositivos portátiles.

Acelerómetros Piezorresistivos

Estos acelerómetros miden la aceleración a través del cambio en la resistencia de un material piezorresistivo cuando se aplica una tensión. Son capaces de medir señales de cambio lento, lo que los hace útiles en sistemas de navegación inercial para calcular la velocidad y el desplazamiento. Además, son resistentes a los cambios en la temperatura ambiente, aunque a veces requieren compensación de temperatura.

Aplicaciones de los Acelerómetros

Los acelerómetros tienen una amplia gama de aplicaciones en diversas industrias y dispositivos. Aquí hay algunos ejemplos:

En Dispositivos Móviles

En smartphones y tablets, los acelerómetros se utilizan para detectar la orientación del dispositivo, controlar juegos y aplicaciones de realidad aumentada, y activar funciones como el desbloqueo facial.

En la Industria Automotriz

Los acelerómetros son esenciales para el funcionamiento de sistemas como el control de tracción, el control electrónico de estabilidad y los sistemas de frenado antibloqueo (ABS). También se utilizan en sistemas de navegación y para la detección de colisiones en bolsas de aire.

En la Industria Aeroespacial y Militar

Los acelerómetros se utilizan en sistemas de navegación inercial para determinar la posición y orientación de vehículos espaciales y misiles. También se utilizan en el control de vuelo y la monitorización de vibraciones en aeronaves.

En el Mantenimiento Predictivo

Los acelerómetros se utilizan para medir la vibración en maquinaria y equipos industriales, lo que permite detectar defectos en etapas tempranas y prevenir averías. Esto es crucial para el mantenimiento predictivo, donde se monitorean las condiciones de la maquinaria para programar el mantenimiento antes de que ocurra una falla.

En Sismología

Los acelerómetros son utilizados para registrar el efecto de las ondas durante terremotos fuertes. Estos dispositivos, también conocidos como acelerógrafos de movimiento fuerte, miden los cambios de velocidad entre capas del suelo durante un sismo.

Parámetros Clave de los Acelerómetros

Al seleccionar un acelerómetro para una aplicación específica, es importante considerar varios parámetros clave:

Sensibilidad

La sensibilidad se refiere a la cantidad de salida (voltaje o corriente) que produce el acelerómetro por unidad de aceleración (por ejemplo, mV/g). Una mayor sensibilidad permite detectar aceleraciones más pequeñas.

Rango de Medida

El rango de medida es el rango de aceleraciones que el acelerómetro puede medir con precisión. Es importante seleccionar un acelerómetro con un rango adecuado para la aplicación específica.

Frecuencia de Respuesta

La frecuencia de respuesta indica el rango de frecuencias en el que el acelerómetro puede medir con precisión. Para aplicaciones que involucran vibraciones de alta frecuencia, es crucial seleccionar un acelerómetro con una alta frecuencia de respuesta.

Resolución

La resolución se refiere a la menor cantidad de aceleración que un acelerómetro puede detectar y reportar con precisión. Una resolución más alta permite mediciones más detalladas.

Tipo de Salida

Los acelerómetros pueden tener una variedad de salidas, incluyendo analógicas (voltaje), digitales (SPI, I2C) o inalámbricas (Bluetooth, por ejemplo). La elección del tipo de salida depende de la interfaz requerida por el sistema de adquisición de datos.

Tabla Comparativa de Tipos de Acelerómetros

Esta tabla resume las características clave de los diferentes tipos de acelerómetros, ofreciendo una visión comparativa para facilitar la selección del sensor adecuado según la aplicación.

Tipo de Acelerómetro	Principio de Funcionamiento	Ventajas	Desventajas	Aplicaciones Comunes
Piezoeléctrico	Generación de carga eléctrica por cristales piezoeléctricos bajo fuerza	Alta sensibilidad, amplio rango de frecuencia	Sensible a la temperatura, requiere acondicionamiento de señal	Pruebas de vibración, estudios sísmicos, monitorización de maquinaria
Capacitivo (MEMS)	Cambio de capacitancia debido al desplazamiento de una masa	Pequeño tamaño, bajo costo, integración fácil	Menor sensibilidad, rango de frecuencia limitado	Smartphones, tablets, videojuegos, automoción
Piezorresistivo	Cambio de resistencia de un material piezorresistivo bajo tensión	Medición de señales de cambio lento, resistente a la temperatura	Menor sensibilidad que los piezoeléctricos	Sistemas de navegación inercial, aplicaciones industriales

El Acelerómetro en Acción: Video Explicativo

Este video explica cómo funcionan los acelerómetros y describe seis tipos diferentes de acelerómetros. Es relevante porque proporciona una visión general completa y fácil de entender sobre los principios de funcionamiento y las aplicaciones de los acelerómetros, lo que complementa la información proporcionada en este artículo.

Galería de Acelerómetros: Desde Chips hasta Sistemas Complejos

Explora esta colección de imágenes que ilustran la diversidad de acelerómetros, desde los diminutos MEMS integrados en dispositivos móviles hasta los robustos sensores utilizados en aplicaciones industriales y científicas.

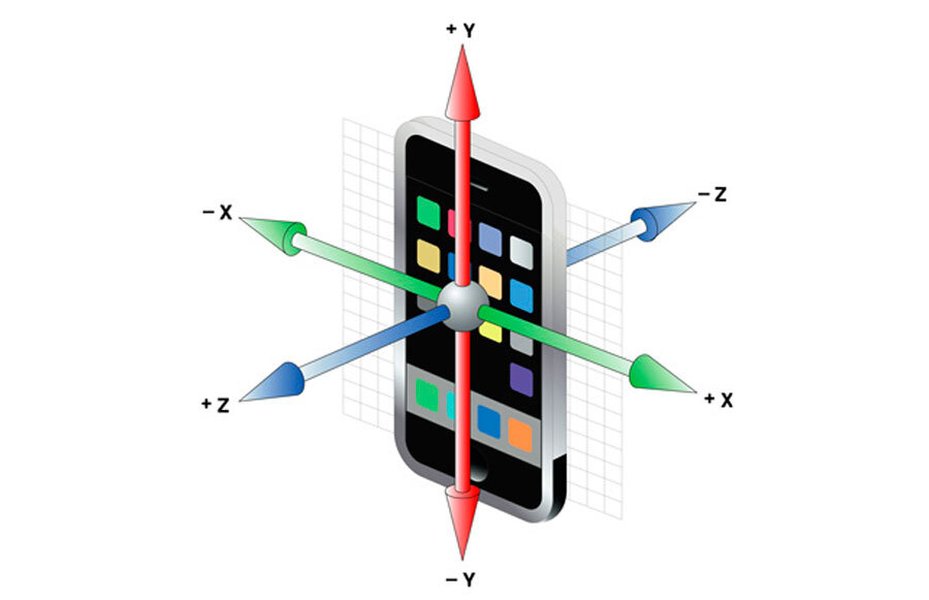

Acelerómetro en un teléfono Android.

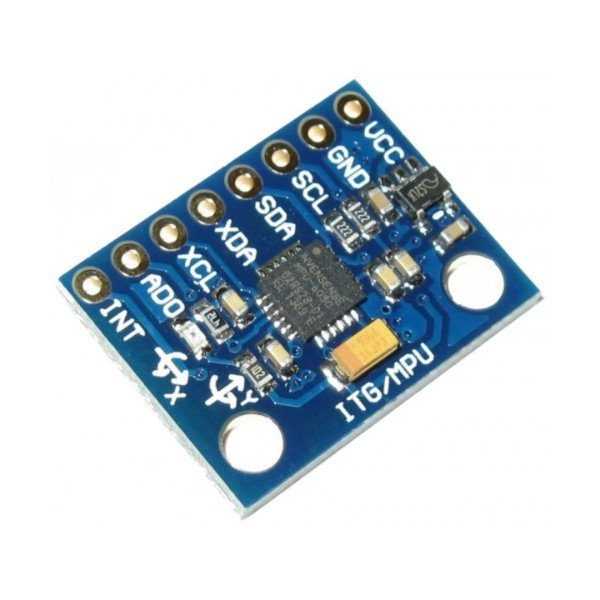

MPU6050 Acelerómetro y giroscopio de 6 ejes digital.

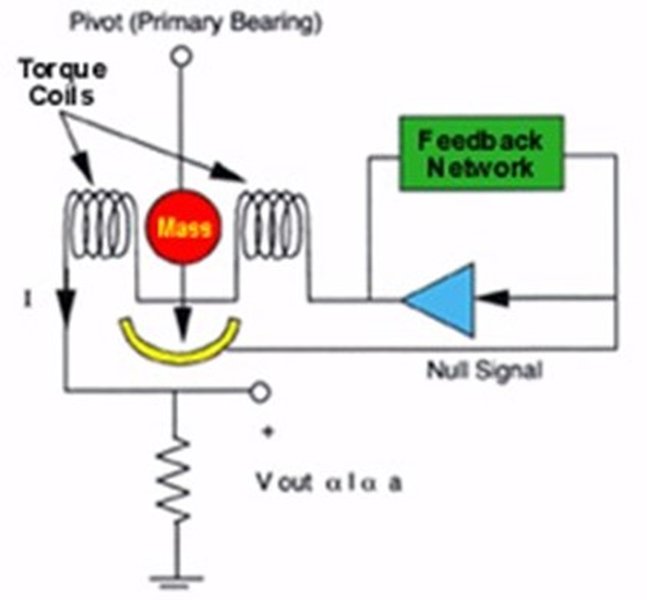

Tipos de acelerómetros.

Preguntas Frecuentes (FAQ)

¿Qué es un acelerómetro y cómo funciona?

Un acelerómetro es un sensor que mide la aceleración, es decir, la tasa de cambio de velocidad de un objeto. Funciona midiendo la fuerza necesaria para acelerar una masa conocida. Existen diferentes tipos de acelerómetros, como los piezoeléctricos, capacitivos (MEMS) y piezorresistivos, cada uno con un principio de funcionamiento específico.

¿Cuáles son las principales aplicaciones de los acelerómetros?

Los acelerómetros se utilizan en una amplia variedad de aplicaciones, incluyendo:

Dispositivos móviles (smartphones, tablets) para detectar la orientación y controlar juegos.
Industria automotriz para sistemas de control de tracción, control de estabilidad y ABS.
Industria aeroespacial y militar para navegación inercial y control de vuelo.
Mantenimiento predictivo para monitorizar la vibración de maquinaria.
Sismología para registrar terremotos.

¿Qué tipos de acelerómetros existen?

Existen varios tipos de acelerómetros, incluyendo:

Acelerómetros piezoeléctricos: Utilizan cristales piezoeléctricos que generan una carga eléctrica cuando se someten a una fuerza.
Acelerómetros capacitivos (MEMS): Utilizan un pequeño peso montado sobre resortes y miden el cambio en la capacitancia debido al desplazamiento del peso.
Acelerómetros piezorresistivos: Miden la aceleración a través del cambio en la resistencia de un material piezorresistivo.

¿Cómo elegir el acelerómetro adecuado para mi aplicación?

Al elegir un acelerómetro, es importante considerar los siguientes parámetros:

Sensibilidad: La cantidad de salida por unidad de aceleración.
Rango de medida: El rango de aceleraciones que el acelerómetro puede medir con precisión.
Frecuencia de respuesta: El rango de frecuencias en el que el acelerómetro puede medir con precisión.
Resolución: La menor cantidad de aceleración que el acelerómetro puede detectar.
Tipo de salida: Analógica, digital o inalámbrica.
