Alphacam ja Xilog Plus: Onko Täydellinen Postprosessori Saavutettavissa?

Syväsukellus postprosessorien luomiseen ja hankintaan SCM-koneille.

Alphacamin ja SCM-koneiden käyttämän Xilog Plus -ohjelmiston välinen yhteensopivuus on keskeinen tekijä tehokkaassa CNC-työstössä. Tämä yhteys vaatii erikoistunutta komponenttia, jota kutsutaan postprosessoriksi. Tässä artikkelissa käymme läpi, mitä Alphacam-postprosessorin luominen tai hankkiminen Xilog Plussalle tarkoittaa, mitä haasteita siihen liittyy ja mistä löytää ratkaisuja.

Kohokohdat

Mahdollisuus ja Välttämättömyys: Vaikka postprosessorin luominen tai hankkiminen voi olla monimutkaista, se on teknisesti mahdollista ja usein välttämätöntä SCM-koneiden käyttäjille, jotka hyödyntävät Alphacamia.
Monimutkaisuus ja Konekohtaisuus: Postprosessorit ovat erittäin kone- ja ohjelmistokohtaisia. Toimiva ratkaisu vaatii tarkkaa tietoa SCM-koneesi mallista, Xilog Plus -versiosta ja tarvittavista komennoista (.xxl tai .pgm -tiedostomuodot).
Hankintatavat: Valmiita, ilmaisia postprosessoreita on vaikea löytää. Yleisimpiä tapoja ovat yhteydenotto Alphacamiin (Hexagon) tai SCM-koneen toimittajaan, olemassa olevien muokkaaminen tai tilaaminen asiantuntijalta.

Mikä on Postprosessori ja Miksi Se On Tärkeä Alphacamille ja Xilog Plussalle?

Ennen kuin syvennymme tarkemmin Alphacam-postprosessoreihin Xilog Plussalle, on tärkeää ymmärtää, mikä postprosessori on ja miksi se on kriittinen osa tietokoneavusteista valmistusta (CAM).

Postprosessorin Rooli CAM-prosessissa

CAM-ohjelmisto, kuten Alphacam, mahdollistaa työkaluratojen ja työstöstrategioiden suunnittelun digitaalisesti. Nämä suunnitelmat ovat kuitenkin yleisessä muodossa. CNC-koneet, kuten SCM:n valmistamat, ymmärtävät vain tiettyä konekieltä tai G-koodia, joka on spesifinen niiden ohjausjärjestelmälle (tässä tapauksessa Xilog Plus).

Postprosessori toimii "kääntäjänä" tai "sovittimena". Se ottaa Alphacamin tuottaman yleisen työkaluradatiedon (esim. .ard-tiedostot) ja muuntaa sen tarkaksi koodiksi, jota Xilog Plus -ohjelmisto voi suorittaa SCM-koneella. Ilman oikeaa postprosessoria CAM-ohjelmiston ja CNC-koneen välinen kommunikaatio ei onnistu, tai pahimmillaan se voi johtaa virheellisiin työstöihin, työkalujen rikkoutumiseen tai jopa konevaurioihin.

Postprosessorieditorit ovat työkaluja, joita käytetään näiden tärkeiden "kääntäjien" luomiseen ja muokkaamiseen.

Xilog Plus -kohtaiset Vaatimukset

Xilog Plus on SCM Groupin kehittämä ohjelmisto CNC-työstökeskuksille. Se käyttää omaa tiedostomuotoaan ja komentosarjaansa ohjelmien suorittamiseen. Yleisimmin Xilog Plus vaatii ohjelmatiedostoja joko .xxl- tai .pgm-muodossa. Nämä tiedostot sisältävät tarkat komennot työkappaleen kiinnityksestä, työkalujen vaihdoista, karan nopeuksista, syöttönopeuksista ja akseleiden liikkeistä (mukaan lukien mahdolliset 5-akseliset liikkeet).

Oikean Alphacam-postprosessorin tulee pystyä generoimaan näitä Xilog Plus -yhteensopivia tiedostoja ottaen huomioon:

SCM-koneen tarkan mallin ja konfiguraation (työkalumakasiini, porayksiköt, sahat jne.).
Käytössä olevan Xilog Plus -ohjelmiston version.
Erityiset konekoodit ja syntaksin, joita Xilog Plus käyttää (esim. interpolointikomennot, työkalukorjaukset).
Mahdolliset lisätoiminnot, kuten vaakaporaus, sahaus tai moniakselinen työstö.

Tämä tarkoittaa, että yleiskäyttöinen tai toiselle konemerkille tarkoitettu postprosessori ei todennäköisesti toimi oikein tai ollenkaan Xilog Plus -järjestelmän kanssa.

Alphacam-Postprosessorin Hankkiminen tai Luominen Xilog Plussalle

Kun tarve Xilog Plus -yhteensopivalle Alphacam-postprosessorille on selvä, seuraava kysymys on, miten sellaisen saa käyttöönsä. Vaihtoehtoja on useita, mutta jokaisella on omat haasteensa ja etunsa.

Valmiit vs. Räätälöidyt Postprosessorit

Haasteet Valmiiden Postprosessorien Löytämisessä

Ideaalitilanteessa löytäisit valmiin, testatun postprosessorin suoraan Alphacamin tai SCM:n kautta. Kuitenkin, kuten monet käyttäjät verkkofoorumeilla (kuten CNCZone ja IndustryArena) ovat raportoineet, täysin valmiita ja ilmaisia Xilog Plus -postprosessoreita Alphacamille on harvoin saatavilla julkisesti.

Maksullisuus: Toimittajat saattavat veloittaa postprosessorista, erityisesti monimutkaisemmille koneille (esim. 5-akseliset).
Konekohtaisuus: Vaikka löytäisitkin "Xilog Plus" -nimisen postprosessorin, se ei välttämättä toimi juuri sinun konemallissasi ilman muokkauksia. Vanhemmat tai eri Alphacam-versioille tehdyt postprosessorit eivät myöskään välttämättä ole yhteensopivia.
Rajoitettu Jakelu: Postprosessorit ovat usein osa palvelupakettia tai ne jaetaan rajoitetusti vain suorille asiakkaille.

Räätälöinnin Tarve

Todennäköisin skenaario on, että tarvitset räätälöidyn tai ainakin muokatun postprosessorin. Alphacamissa postprosessorit ovat usein muokattavissa olevia tekstitiedostoja (tyypillisesti .pst-päätteisiä) tai niitä voidaan säätää Alphacamin sisäänrakennetulla postprosessorieditorilla. Muokkaaminen vaatii kuitenkin syvällistä ymmärrystä:

Alphacamin postprosessorirakenteesta ja syntaksista.
Xilog Plus -ohjelmoinnista ja koneen vaatimuksista.
G-koodista ja CNC-ohjauksen periaatteista.

Joskus Alphacamin mukana tulee perusmalli ("pohja") Xilogille, jota voi yrittää muokata. Tämä prosessi voi kuitenkin olla aikaa vievä ja vaatii huolellista testausta.

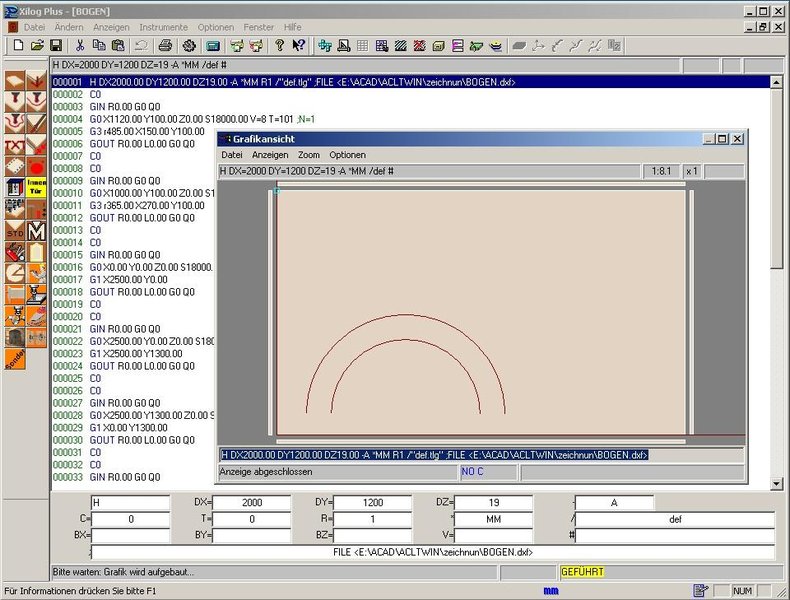

Esimerkki Xilog Plus -ympäristössä käytettävästä ISO-ohjelmoinnista, jonka kaltaista koodia postprosessorin tulee tuottaa.

Mistä Etsiä Apua ja Resursseja?

Vaikka valmista ratkaisua ei olisi heti saatavilla, apua ja resursseja on löydettävissä useista paikoista:

Ohjelmistotoimittajat

Alphacam (Hexagon): Ota yhteyttä Alphacamin viralliseen tukeen tai jälleenmyyjään. He voivat mahdollisesti toimittaa konekohtaisen postprosessorin (maksullisena tai osana tukisopimusta). Toimita heille tarkat tiedot koneestasi (malli, sarjanumero, Xilog Plus -versio) ja mielellään toimiva esimerkkikoodi.
SCM Group: Myös konevalmistaja SCM saattaa pystyä auttamaan tai ohjaamaan oikean resurssin luo.

Online-yhteisöt ja Foorumit

Aktiiviset CNC-aiheiset foorumit ovat kullanarvoisia paikkoja tiedon ja avun etsimiseen. Käyttäjät jakavat kokemuksiaan ja joskus jopa muokattuja postprosessoreita.

CNCZone: Laaja kansainvälinen foorumi, jossa on useita keskusteluja Alphacamista ja SCM/Xilogista.
IndustryArena: Ammattimaisempi foorumi, jossa käsitellään teollisuuden koneita ja ohjelmistoja.
RouterForums: Keskittyy reitittimiin, mutta sisältää myös keskusteluja CAM-ohjelmistoista ja postprosessoreista.
Reddit (esim. r/CNC): Voi löytyä relevantteja keskusteluja ja käyttäjiä, jotka ovat kohdanneet samoja haasteita.

Muista, että foorumeilta saatujen postprosessorien kanssa tulee olla varovainen ja ne tulee testata huolellisesti ennen tuotantokäyttöä.

Dokumentaatio ja Oppaat

Tutustu sekä Alphacamin että Xilog Plusin viralliseen dokumentaatioon. Alphacamin ohjeissa voi olla tietoa postprosessorien muokkaamisesta ja Xilog Plusin manuaalit selittävät sen vaatiman koodin syntaksin ja rakenteen. Joissakin tapauksissa on olemassa myös erillisiä dokumentteja Alphacamin ja Xilogin välisestä rajapinnasta (kuten Scribdissä mainittu "Alpha Cam Xi Log Interface").

Yleisimmät Ongelmat ja Ratkaisut

Matkalla toimivaan postprosessoriin voi kohdata useita kompastuskiviä. Tässä yleisimpiä ongelmia ja mahdollisia ratkaisuja:

Yhteensopivuusongelmat

Ongelma: Postprosessori on tehty eri Alphacam- tai Xilog Plus -versiolle tai eri konemallille.
Ratkaisu: Varmista, että postprosessori on yhteensopiva käytössä olevien ohjelmistoversioiden ja koneesi kanssa. Ota yhteyttä toimittajaan tai etsi päivityksiä. Muokkaus voi olla tarpeen.

Tiedostojen Vienti (.xxl-ongelmat)

Ongelma: Alphacam ei onnistu viemään tiedostoa oikeassa muodossa (esim. .xxl) tai oikeaan paikkaan, vaikka asetukset tuntuvat olevan kunnossa.
Ratkaisu: Tarkista vientipolut ja käyttöoikeudet Alphacamissa. Varmista, että postprosessori on oikein määritetty tuottamaan haluttu tiedostomuoto (.xxl tai .pgm). Joskus ongelma voi olla itse postprosessorin koodissa.

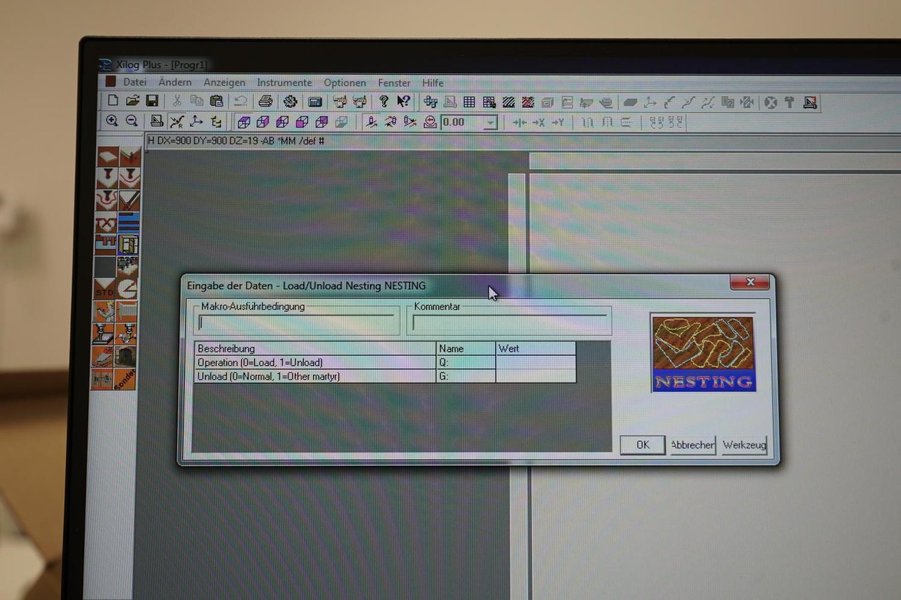

SCM-kone, kuten Tech Z5, joka käyttää Xilog Plus -ohjausta, vaatii oikein konfiguroidun postprosessorin toimiakseen Alphacamin kanssa.

Työkalumääritykset ja Asetukset

Ongelma: Työkalujen numerointi, korjaukset (esim. sädekorjaus), karan nopeudet tai syötöt eivät siirry oikein Xilog Plussalle.
Ratkaisu: Tarkista työkalukirjaston asetukset sekä Alphacamissa että Xilog Plussassa. Varmista, että postprosessori käsittelee työkalutietoja ja korjauksia oikein Xilog Plusin vaatimalla tavalla.

Tiedostomuotojen Muunnokset

Ongelma: Postprosessori tuottaa .xxl-tiedoston, mutta kone vaatii .pgm-tiedoston (tai päinvastoin), tai koodi vaatii muuta muokkausta.
Ratkaisu: Joissakin tapauksissa voidaan käyttää erillisiä muunnosohjelmia (kuten mainittu winxiso) tiedostomuotojen välillä. Tämä voi kuitenkin vaatia myös postprosessorin pientä muokkausta, jotta lähtötiedosto on sopiva muunnosta varten. Usein on parempi pyrkiä saamaan postprosessori tuottamaan suoraan oikeaa muotoa.

Postprosessorin Kehitysprosessin Vaiheet

Jos päädyt muokkaamaan olemassa olevaa postprosessoria tai osallistut uuden kehittämiseen, prosessi noudattaa tyypillisesti tiettyjä vaiheita. Alla oleva ajatuskartta hahmottelee näitä vaiheita:

mindmap root["Postprosessorin Kehitys Xilog Plussalle"] id1["Vaatimusmäärittely"] id1_1["SCM Konemalli & Konfiguraatio"] id1_2["Xilog Plus Versio"] id1_3["Tarvittavat G/M-koodit"] id1_4["Erikoistoiminnot
(5-akseli, sahaus, poraus)"] id1_5["Tiedostomuoto (.xxl / .pgm)"] id2["Kehitys / Muokkaus"] id2_1["Olemassa olevan pohjan etsintä"] id2_2["Alphacam Postprosessorieditori"] id2_3[".pst-tiedoston muokkaus"] id2_4["Ohjelmointilogiikka"] id3["Testaus"] id3_1["Koodin tarkistus"] id3_2["Simulointi Alphacamissa"] id3_3["Simulointi Xilog Plussassa (jos mahdollista)"] id3_4["Testiajot koneella (varovasti!)"] id3_5["Virheenkorjaus ja iterointi"] id4["Käyttöönotto"] id4_1["Asennus Alphacamiin"] id4_2["Dokumentointi (muutokset, asetukset)"] id4_3["Käyttäjäkoulutus (tarvittaessa)"]

Tämä prosessi vaatii järjestelmällisyyttä ja huolellisuutta, erityisesti testausvaiheessa, jotta varmistetaan turvallinen ja tarkka koneistus.

Postprosessorin Hankintatapojen Vertailu

Eri tavoilla hankkia postprosessori on omat vahvuutensa ja heikkoutensa. Alla oleva vertailu auttaa hahmottamaan näitä eroja esimerkiksi kustannusten, räätälöitävyyden ja luotettavuuden näkökulmasta.

Kaavio visualisoi, että toimittajalta hankittu postprosessori on yleensä kallis mutta luotettava ja tuettu vaihtoehto, kun taas itse kehittäminen vaatii paljon asiantuntemusta mutta tarjoaa maksimaalisen räätälöinnin. Yhteisöstä löydetyt ratkaisut ovat usein ilmaisia tai edullisia, mutta niiden luotettavuus ja tuki voivat vaihdella.

Huomioon Otettavat Tekijät Valinnassa

Seuraava taulukko tiivistää eri hankintatapojen hyviä ja huonoja puolia auttaakseen sinua valitsemaan parhaan lähestymistavan omaan tilanteeseesi:

Hankintatapa	Hyvät Puolet	Huonot Puolet	Kenelle Sopii Parhaiten?
Toimittajalta (Alphacam/SCM/Asiantuntija)	- Testattu ja luotettava - Virallinen tuki saatavilla - Voi kattaa monimutkaisetkin ominaisuudet - Säästää omaa aikaa ja vaivaa	- Korkea kustannus - Vähemmän joustavuutta muutoksiin - Toimitusaika voi olla pitkä	- Yritykset, jotka tarvitsevat taattua toimivuutta ja tukea - Käyttäjät ilman postprosessorien kehitysosaamista - Kriittiset tuotantoympäristöt
Yhteisöstä/Foorumeilta Löydetty	- Usein ilmainen tai edullinen - Nopeasti saatavilla (jos löytyy sopiva) - Voi perustua muiden käyttäjien ratkaisuihin	- Ei takeita toimivuudesta tai turvallisuudesta - Vaatii usein muokkausta ja testausta - Ei virallista tukea - Voi olla vanhentunut	- Kokeneet käyttäjät, jotka osaavat testata ja muokata - Ei-kriittiset sovellukset tai opiskeluprojektit - Budjettirajoitteiset käyttäjät
Itse Muokattu / Kehitetty	- Täysi kontrolli toiminnallisuuteen - Mahdollistaa täydellisen räätälöinnin - Ei suoria kustannuksia (paitsi aika) - Syventää omaa osaamista	- Vaatii syvällistä teknistä osaamista (CAM, CNC, koodaus) - Erittäin aikaavievää - Suuri virheiden riski ilman huolellista testausta - Ei ulkopuolista tukea	- Erittäin kokeneet käyttäjät tai kehittäjät - Tilanteet, joissa tarvitaan uniikkeja ominaisuuksia - Käyttäjät, joilla on aikaa ja resursseja kehitykseen ja testaukseen

Video: Postprosessorien Toiminta Alphacamissa

Vaikka tämä video ei käsittelekään suoraan Xilog Plus -postprosessoria, se antaa hyvän yleiskuvan siitä, mikä postprosessori on ja miten se toimii Alphacam-ympäristössä. Tämä auttaa ymmärtämään postprosessorin merkitystä ja peruskonseptia CAM-työnkulussa.

Video: What is postprocessor? - Alphacam Tutorial - 035 (CAD CAM Lessons)

Usein Kysytyt Kysymykset

Voinko minä (Ithy, AI) luoda postprosessorin puolestasi? ▼

En voi suoraan luoda tai kehittää toimivaa postprosessoria. Olen tekoälyavustaja, ja postprosessorin kehittäminen vaatii syvällistä konekohtaista tietoa, pääsyä ohjelmistojen kehitystyökaluihin ja perusteellista testausta oikealla CNC-koneella. Voin kuitenkin auttaa sinua ymmärtämään prosessia, löytämään resursseja ja jäsentämään tietoa aiheesta, kuten tässä vastauksessa on tehty.

Mitä tietoja tarvitsen postprosessorin hankkimiseksi tai tilaamiseksi? ▼

Kun otat yhteyttä Alphacamiin, SCM:ään tai asiantuntijaan, sinun tulee valmistella seuraavat tiedot:

SCM-koneen tarkka malli ja sarjanumero.
Käytössä olevan Xilog Plus -ohjelmiston versio.
Käytössä olevan Alphacam-ohjelmiston versio (mukaan lukien 32/64-bittisyys).
Kuvaus koneen konfiguraatiosta (akselien määrä, työkalumakasiini, erikoistoiminnot).
Esimerkki toimivasta G-kooditiedostosta (.xxl tai .pgm), jos sellainen on olemassa.
Kuvaus mahdollisista erityistarpeista tai ongelmista, joita nykyisellä ratkaisulla on.

Onko Alphacam-postprosessorin hankkiminen Xilog Plussalle kallista? ▼

Hinta vaihtelee suuresti. Yksinkertaisemmille koneille postprosessori voi sisältyä ohjelmiston hintaan tai tukisopimukseen. Monimutkaisemmille koneille, erityisesti 5-akselisille, toimittajat yleensä veloittavat erikseen postprosessorista. Hinta voi vaihdella sadoista euroista jopa tuhansiin euroihin riippuen monimutkaisuudesta ja vaaditusta tuesta. Ilmaisten, toimivien postprosessorien löytäminen on harvinaista, ja nekin vaativat usein käyttäjän omaa testausta ja mahdollista muokkausta.

Voinko käyttää jonkin toisen CAM-ohjelmiston (esim. Vectric Aspire) Xilog-postprosessoria? ▼

Et suoraan. Jokainen CAM-ohjelmisto tuottaa työkaluradatiedon omalla tavallaan, ja postprosessori on suunniteltu toimimaan juuri kyseisen ohjelmiston kanssa. Vaikka kohdekone (Xilog Plus) olisi sama, esimerkiksi Aspiren postprosessori ei toimi Alphacamissa. Jotkut käyttäjät ovat raportoineet, että Aspiren mukana tuleva Xilog-postprosessori ei välttämättä toimi kunnolla edes Aspiren kanssa kaikilla SCM-koneilla, ja Xilog Plus vaatii usein oman, tarkemman postprosessorinsa.
