Débit Mystérieux : Démystifier l'Anomalie Q1 + Q2 > Q dans Votre Système Aéraulique

Explorez les causes inattendues et les solutions thermodynamiques pour un débit d'air qui défie la logique.

Points Clés à Retenir

Conservation de la masse versus débit volumique : L'anomalie Q1 + Q2 > Q est une violation apparente du principe de conservation de la masse pour le débit volumique, mais le débit massique (m_dot = ρQ) est la grandeur la plus pertinente. Des variations de densité (ρ) dues à des changements de température (T) ou de pression (P) peuvent expliquer l'augmentation observée du débit volumique.
Fuites d'air et apports externes : La cause la plus probable et directe d'une augmentation réelle du débit volumique est l'entrée d'air externe au système via des fuites, en particulier dans les conduits secondaires ou au niveau des raccords, avant les souffleurs.
Précision et conditions de mesure : Des erreurs de calibration des instruments, un positionnement incorrect des capteurs (turbulences, coudes), ou la non-prise en compte des conditions thermodynamiques (P, T) lors de la mesure du débit volumique peuvent donner des lectures faussées.

Comprendre l'Énigme du Débit Aéraulique

Vous avez mis en lumière une observation intrigante dans votre système de conduites d'air : bien que le principe de conservation de la masse suggère que le débit volumique total (Q) d'une conduite principale devrait se diviser de manière à ce que Q = Q1 + Q2 dans les branches secondaires, vous constatez que Q1 + Q2 > Q. Cette anomalie, observée avant même que l'air n'atteigne les souffleurs, indique un problème fondamental qui mérite une analyse approfondie. Contrairement à l'intuition première qui pointerait vers une simple augmentation de la vitesse due à la géométrie, ce comportement complexe est souvent le signe de phénomènes physiques ou de biais de mesure.

Pour l'air, qui est un fluide compressible, l'équation de continuité pour un écoulement stationnaire se concentre sur la conservation du débit massique plutôt que du débit volumique pur. Le débit massique (m_dot) est le produit de la masse volumique (ρ) et du débit volumique (Q) : \( \dot{m} = \rho \times Q \). Si la masse volumique de l'air change entre la conduite principale et les branches secondaires, le débit volumique peut sembler augmenter même si la masse d'air est conservée. Cependant, une augmentation nette du débit volumique, comme vous l'observez, indique souvent un apport de masse externe non comptabilisé.

Les Racines de l'Anomalie : Causes Probables

Plusieurs facteurs peuvent expliquer cette augmentation apparente du débit volumique, même avant l'influence directe des souffleurs :

1. Les Fuites : Apports d'Air Indésirables

La cause la plus fréquente et directe de l'observation Q1 + Q2 > Q est l'entrée d'air parasite dans le système. Si des fuites existent dans les conduites secondaires (Q1 et Q2) ou même avant la division, de l'air ambiant est aspiré dans le système. Cet air supplémentaire augmente le volume mesuré dans les branches, faisant ainsi apparaître un débit total supérieur au débit initial de la conduite principale.

Le premier principe de la thermodynamique stipule la conservation de l'énergie pour un système fermé. Si de la masse d'air est ajoutée de l'extérieur via des fuites, le système n'est plus "fermé" en termes de masse. L'équation de continuité (Q = S * V) reste valide localement, mais le "Q" global du système est modifié. En d'autres termes, votre système reçoit une entrée de masse supplémentaire qui n'était pas prévue initialement.

Pour un système avec fuites, le débit massique total en aval est la somme du débit massique initial et du débit massique des fuites :

\[ \dot{m}_{\text{Q1}} + \dot{m}_{\text{Q2}} = \dot{m}_{\text{Q}} + \dot{m}_{\text{fuites\_totales}} \]

Si la densité de l'air ambiant est similaire à celle de l'air dans les conduits, cette augmentation de débit massique se traduira directement par une augmentation du débit volumique mesuré (Q1 + Q2 > Q).

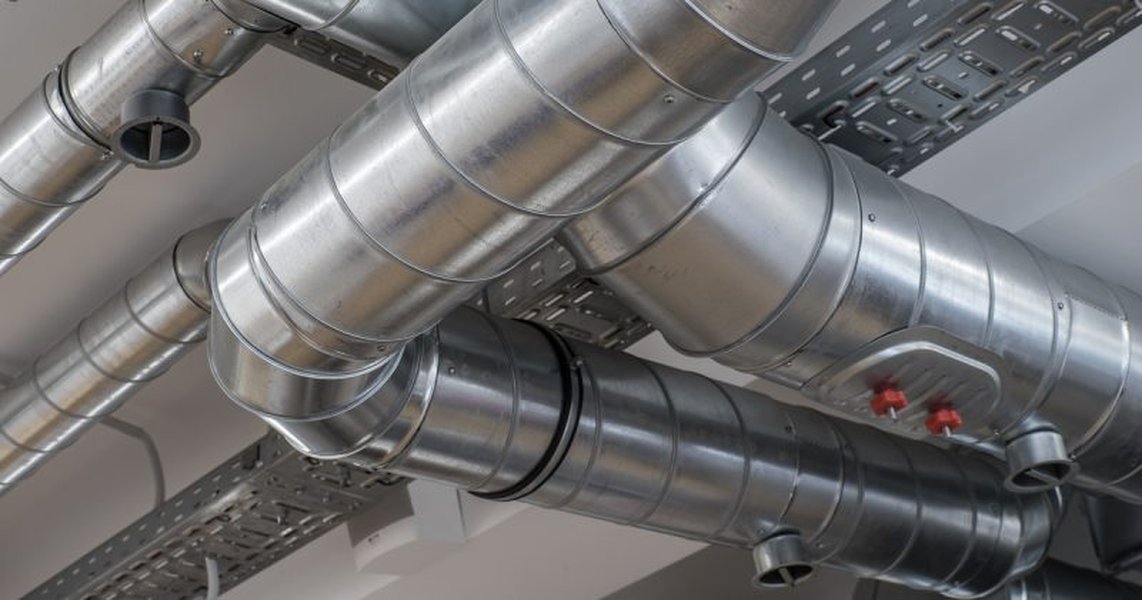

Représentation schématique d'un système de conduits de ventilation.

2. Précision et Biais des Mesures

Des erreurs dans les méthodes de mesure sont une source majeure d'anomalies :

Positionnement des Capteurs : Les anémomètres à hélice ou à fil chaud sont sensibles aux turbulences. Si les mesures sont prises près de coudes, réductions, ou dans des zones de turbulence créées par la géométrie (comme votre cas où S1 + S1 != S), les lectures peuvent être faussées. Une mesure précise du débit d'air nécessite souvent de prendre plusieurs mesures de vitesse sur un plan transversal de la conduite et d'en calculer une moyenne pondérée.
Calibration des Instruments : Des débitmètres mal calibrés ou encrassés fournissent des données biaisées. Une vérification régulière et une recalibration sont essentielles.
Conditions de l'Air : Les propriétés de l'air (température, pression) influencent fortement le débit volumique. Si les instruments ne compensent pas les variations de ces paramètres, les résultats peuvent être erronés. L'équation d'état des gaz parfaits, \( P = \rho R T \), où \( P \) est la pression absolue, \( \rho \) est la masse volumique, \( R \) est la constante spécifique des gaz pour l'air, et \( T \) est la température absolue, montre la relation entre ces variables. Si la température augmente ou la pression diminue entre la conduite principale et les branches, la densité de l'air (ρ) diminuera. Pour un débit massique constant, un volume plus grand (Q) sera mesuré.

3. Effets Thermodynamiques et Changements de Densité

Bien que les souffleurs ne soient pas encore en jeu, des variations de température ou de pression peuvent survenir dans les conduits eux-mêmes, altérant la densité de l'air. Par exemple, si la chaleur est ajoutée au système (par conduction thermique des murs, frottement, ou un échange thermique imprévu), la température de l'air augmente. Une augmentation de température, à pression constante, entraîne une diminution de la masse volumique (ρ).

\[ \rho = \frac{P}{RT} \]

Si la densité diminue, pour une même quantité de masse d'air qui traverse la section, le volume qu'elle occupe augmente. Ainsi, le débit volumique mesuré sera plus élevé, même si le débit massique est conservé.

De même, si une zone de faible pression se développe dans les branches secondaires (par exemple, à cause de pertes de charge importantes dues à des obstacles ou une géométrie inadaptée), l'air pourrait se dilater. Une diminution de pression, à température constante, réduit également la masse volumique, conduisant à une augmentation du débit volumique mesuré.

Exemple de conception de réseau de conduits, où des points de mesure peuvent être sensibles aux turbulences.

Analyse des Facteurs Influençant le Débit

Le graphique radar ci-dessous représente une analyse qualitative des facteurs qui peuvent contribuer à l'anomalie observée. Chaque axe représente un facteur potentiel, et les valeurs indiquent leur contribution relative à l'écart Q1 + Q2 > Q.

Ce graphique met en évidence que les fuites d'air et les erreurs de mesure sont souvent les contributeurs les plus significatifs à une telle anomalie, suivies des variations thermodynamiques (température et pression) et des effets dynamiques liés à la géométrie des conduits et aux turbulences.

Le Rôle Crucial du Débit Massique

Pour une analyse thermodynamique rigoureuse, il est impératif de se concentrer sur le débit massique (m_dot) plutôt que le débit volumique (Q). Le débit massique est conservé dans un système sans ajout ou retrait de masse. Si Q1 + Q2 > Q en termes de débit volumique, mais que le débit massique est approximativement conservé, cela confirme que les variations de température ou de pression (et donc de densité) sont la cause principale de l'anomalie apparente.

L'équation pour le débit massique est donnée par :

\[ \dot{m} = \rho Q = \rho S v = \frac{P}{RT} S v \]

Où :

\( \dot{m} \) est le débit massique (kg/s)
\( \rho \) est la masse volumique de l'air (kg/m³)
\( Q \) est le débit volumique (m³/s)
\( S \) est la section de la conduite (m²)
\( v \) est la vitesse moyenne de l'air (m/s)
\( P \) est la pression absolue (Pa)
\( R \) est la constante spécifique des gaz pour l'air (J/(kg·K))
\( T \) est la température absolue (K)

Feuille de Route pour la Résolution

Pour diagnostiquer et corriger le problème, voici une approche méthodique :

1. Vérification Complète de l'Étanchéité

C'est la première étape cruciale. Inspectez minutieusement toutes les conduites, en particulier aux raccords, joints, et zones de division, à la recherche de fuites. Les fuites d'air sont une cause fréquente de déséquilibre dans les réseaux aérauliques. Des tests de fumée ou l'utilisation d'anémomètres pour détecter les flux d'air externes peuvent être très utiles.

Cette vidéo aborde les problèmes de ventilation et leurs solutions, y compris les déséquilibres de débit.

2. Recalibration et Optimisation des Mesures

Mesures Multi-points : Au lieu de mesurer la vitesse en un seul point, effectuez des mesures en plusieurs points sur une section transversale pour obtenir une vitesse moyenne plus représentative.
Positionnement Stratégique : Assurez-vous que les capteurs sont placés dans des sections de conduit suffisamment longues et droites, loin des turbulences causées par les coudes, vannes ou changements de section.
Calibration : Faites recalibrer tous vos instruments de mesure de débit, pression et température par des professionnels qualifiés.

3. Analyse Thermodynamique Approfondie

Mesurez simultanément la pression (P), la température (T), et la vitesse (v) de l'air à trois points clés :

Avant la division (conduite principale Q)
Dans chaque branche secondaire (Q1 et Q2)

Ensuite, calculez le débit massique à chaque point en utilisant l'équation des gaz parfaits :

\[ \dot{m} = \frac{P}{RT} Q \]

Vérifiez si l'équation de conservation de la masse est respectée pour les débits massiques :

\[ \dot{m}_{\text{Q}} \approx \dot{m}_{\text{Q1}} + \dot{m}_{\text{Q2}} \]

Si ce bilan est correct, alors l'anomalie Q1 + Q2 > Q est très probablement due aux changements de température et/ou de pression qui ont modifié la densité de l'air, rendant le débit volumique apparemment plus élevé.

Synthèse des Solutions Possibles

Le tableau suivant récapitule les causes probables de l'anomalie Q1 + Q2 > Q et les actions correctives associées, basées sur des principes de mécanique des fluides et de thermodynamique.

Cause du Problème	Explication Thermodynamique/Physique	Actions Correctives Recommandées
Fuites d'air dans les conduits	Entrée de masse d'air externe, violant la conservation du débit massique du système "fermé" initial. Augmentation réelle de la masse d'air.	Inspection visuelle et test d'étanchéité (fumée, anémomètre). Réparation ou remplacement des sections défectueuses.
Erreurs de mesure des débits	Capteurs mal calibrés, positionnement incorrect (turbulences), ou non-compensation des variations de P/T.	Recalibration des instruments. Mesures multi-points dans des sections droites. Vérification des conditions d'utilisation des capteurs.
Changements de température (T)	L'augmentation de T diminue la masse volumique (ρ), donc pour un même débit massique, le débit volumique (Q) augmente.	Mesurer T à tous les points. Évaluer les sources de chaleur externe. Utiliser le débit massique pour l'analyse.
Changements de pression (P)	La diminution de P (par exemple, dues à des pertes de charge ou aspiration) diminue la masse volumique (ρ), augmentant Q.	Mesurer P à tous les points. Analyser les pertes de charge. S'assurer que la géométrie est optimisée.
Géométrie et Turbulence (S1+S1 ≠ S)	Des changements brusques de section ou des coudes créent des turbulences et des pertes de charge, pouvant affecter la mesure locale de vitesse ou générer des zones de dépression favorables aux fuites.	Optimiser la conception des transitions. Minimiser les obstacles. Effectuer des mesures de vitesse en des points stables de l'écoulement.

Vue d'Ensemble des Phénomènes Impliqués

Le mindmap ci-dessous illustre les interactions complexes entre les causes potentielles et les concepts thermodynamiques qui sous-tendent l'anomalie observée dans votre système de conduits. Chaque branche représente un domaine d'investigation essentiel pour une compréhension complète du problème.

mindmap root["Problème : Q1 + Q2 > Q"] cause1["Fuites d'Air"] idA["Entrée de Masse Externe"] idB["Défauts d'Étanchéité"] idC["Raccords Mal Scellés"] cause2["Erreurs de Mesure"] idD["Instruments Mal Calibrés"] idE["Position de Mesure Incorrecte"] idF["Ignorance des Conditions de l'Air"] cause3["Changements Thermodynamiques"] idG["Variations de Température"] idH["Diminution de Densité (ρ)"] idI["Gain de Chaleur Inattendu"] idJ["Variations de Pression"] idK["Diminution de Densité (ρ)"] idL["Pertes de Charge"] cause4["Déséquilibre Géométrique"] idM["S1 + S1 ≠ S"] idN["Zones de Turbulence"] idO["Obstacles / Conduits Endommagés"] solution1["Vérifier l'Étanchéité"] solution2["Recalibrer Instruments"] solution3["Mesurer Pression & Température"] solution4["Calculer Débit Massique"] solution5["Optimiser Géométrie"]

Ce mindmap souligne l'interconnexion des différentes causes et l'importance d'une approche holistique pour résoudre le problème. La clé est de passer d'une perspective de débit volumique à celle de débit massique, tout en s'assurant de la précision des mesures et de l'intégrité physique du système.

Foire Aux Questions (FAQ)

Qu'est-ce que le débit massique et pourquoi est-il important ici ?

Le débit massique est la quantité de masse de fluide qui traverse une section donnée par unité de temps (kg/s). Contrairement au débit volumique (m³/s), le débit massique n'est pas affecté par les variations de température et de pression qui changent la densité du fluide. Pour l'air, qui est compressible, la conservation de la masse est mieux représentée par le débit massique. Si Q1 + Q2 > Q mais que les débits massiques sont conservés, cela indique que les changements de densité sont la cause de l'anomalie du débit volumique.

Comment les fuites peuvent-elles augmenter le débit avant les souffleurs ?

Les fuites créent des points d'entrée où l'air ambiant est aspiré dans le système de conduits. Si les mesures sont prises en aval de ces fuites (dans Q1 et Q2), l'air supplémentaire s'ajoute au débit initial, entraînant une lecture agrégée de Q1 + Q2 supérieure au Q de la conduite principale avant la fuite. C'est une violation de la conservation de la masse si l'on considère le système comme fermé.

Quel est le lien entre la géométrie des conduits et l'anomalie de débit ?

Si la somme des sections des branches (S1 + S2) est différente de la section de la conduite principale (S), cela entraîne des changements de vitesse et de pression. Une géométrie mal conçue (transitions abruptes, coudes serrés) peut créer des zones de turbulence ou de faible pression qui, en plus d'affecter la précision des mesures, peuvent favoriser l'aspiration d'air extérieur par les fuites ou modifier la densité de l'air de manière inattendue.

Les équations de la thermodynamique peuvent-elles aider à résoudre ce problème ?

Oui, les équations de la thermodynamique sont fondamentales. L'équation d'état des gaz parfaits (P = ρRT) relie pression, température et densité, ce qui permet de comprendre comment les variations de ces paramètres affectent le débit volumique. Le premier principe de la thermodynamique (conservation de l'énergie) et l'équation de continuité appliquée au débit massique permettent de vérifier la cohérence physique du système en identifiant les apports ou retraits de masse/énergie non prévus.

Conclusion

L'observation d'un débit volumique agrégé (Q1 + Q2) supérieur au débit initial (Q) dans votre système de conduites d'air, avant même l'influence des souffleurs, est une anomalie significative. La cause la plus probable réside dans l'intégration d'air externe au système via des fuites, compliquée par des variations thermodynamiques (température et pression) qui modifient la densité de l'air, ainsi que par des erreurs potentielles dans les méthodes de mesure. Pour résoudre ce problème, une approche systématique est nécessaire : vérifier l'étanchéité du réseau, recalibrer et positionner correctement les instruments de mesure, et effectuer une analyse thermodynamique rigoureuse en se concentrant sur le débit massique. En mesurant et en comparant les pressions et les températures à différents points, vous pourrez déterminer si l'anomalie est due à un ajout de masse réelle ou à des changements de densité qui affectent la mesure volumique.
