Décrypter les Secrets des HAP : Comment la Théorie des Graphes Révolutionne leur Analyse

Explorez une méthodologie puissante pour corréler la structure moléculaire des hydrocarbures aromatiques polycycliques à leurs propriétés complexes.

Les hydrocarbures aromatiques polycycliques (HAP) sont des polluants omniprésents aux effets préoccupants sur la santé et l'environnement. Comprendre le lien entre leur structure moléculaire et leurs propriétés est crucial. Ce guide explore comment la théorie des graphes, une branche des mathématiques, offre des outils novateurs pour analyser de manière croisée ces molécules complexes.

Points Clés à Retenir

Modélisation Moléculaire Précise : Apprenez à représenter les HAP comme des graphes, où les atomes deviennent des sommets et les liaisons des arêtes, permettant de quantifier leur topologie unique.
Indices Topologiques Révélateurs : Découvrez comment des descripteurs numériques issus de la théorie des graphes (tels que les indices de Wiener ou de Sombor) peuvent être utilisés pour prédire les propriétés physico-chimiques et toxicologiques des HAP.
Analyse Croisée Approfondie : Saisissez la méthodologie pour établir des corrélations robustes entre la structure graphique des HAP et leur comportement (volatilité, solubilité, cancérogénicité), ouvrant la voie à des prédictions et classifications affinées.

Introduction : Les HAP et la Pertinence de la Théorie des Graphes

Comprendre les Acteurs et l'Outil d'Analyse

Que sont les Hydrocarbures Aromatiques Polycycliques (HAP) ?

Les hydrocarbures aromatiques polycycliques (HAP) sont une vaste famille de composés organiques constitués d'au moins deux cycles aromatiques (benzéniques) fusionnés, partageant une ou plusieurs paires d'atomes de carbone. Ils sont formés principalement lors de la combustion incomplète de matières organiques, telles que les combustibles fossiles (charbon, pétrole), le bois, ou encore lors de processus industriels et d'incendies. Les HAP sont des polluants organiques persistants (POP), ubiquitaires dans l'environnement : on les retrouve dans l'air, l'eau, les sols, les sédiments et même dans la chaîne alimentaire. Beaucoup d'entre eux sont connus pour leurs effets toxiques, notamment leur cancérogénicité, mutagénicité et reprotoxicité, le benzo[a]pyrène étant l'un des plus étudiés et réglementés.

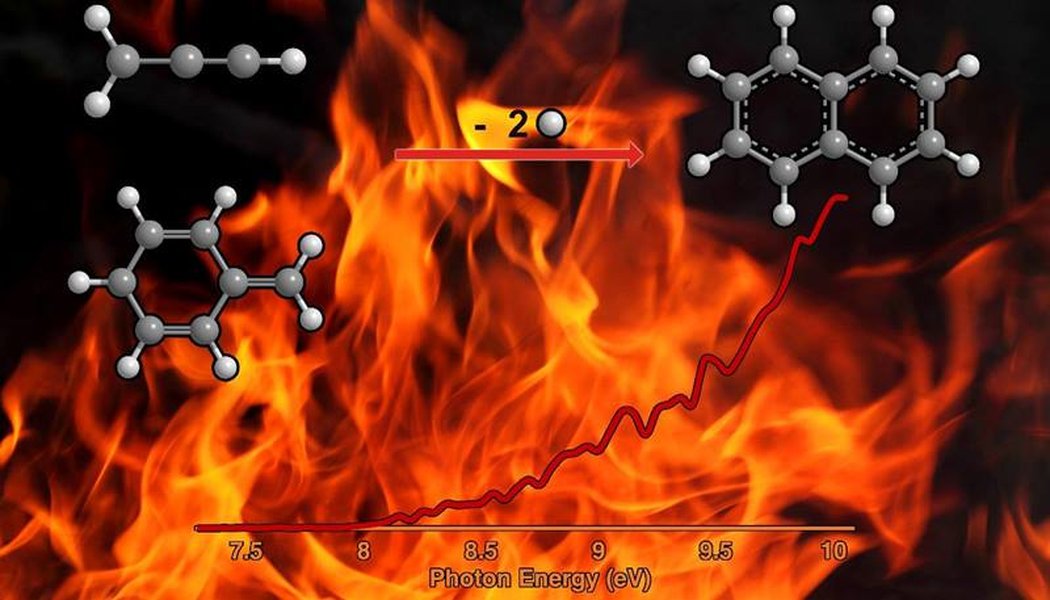

Illustration de structures d'hydrocarbures aromatiques et de sources de combustion

Formation d'hydrocarbures, incluant les précurseurs des HAP, à partir de processus de combustion.

La Théorie des Graphes : Un Cadre pour la Modélisation Moléculaire

La théorie des graphes est une branche des mathématiques et de l'informatique qui étudie les propriétés des graphes. Un graphe est une structure abstraite composée d'un ensemble de « sommets » (ou nœuds) et d'un ensemble d'« arêtes » (ou liens) qui connectent des paires de sommets. En chimie, et plus particulièrement en chimiométrie et en modélisation moléculaire, la théorie des graphes fournit un formalisme puissant pour représenter la structure des molécules. Les atomes sont assimilés à des sommets et les liaisons chimiques à des arêtes. Cette représentation permet de traduire la topologie moléculaire (c'est-à-dire la manière dont les atomes sont connectés) en descripteurs numériques, appelés indices topologiques.

L'Objectif de l'Analyse Croisée

L'objectif de votre mémoire est d'effectuer une analyse croisée : il s'agit d'utiliser les outils et concepts de la théorie des graphes pour caractériser la structure des HAP et, par la suite, de corréler ces caractéristiques structurales (quantifiées par des indices topologiques) avec leurs propriétés physico-chimiques (volatilité, solubilité, point de fusion, etc.), leur comportement environnemental (persistance, bioaccumulation) et leurs effets toxicologiques. Cette approche vise à mieux comprendre les relations structure-activité et structure-propriété (QSAR/QSPR) des HAP.

De la Molécule au Graphe : Modélisation des HAP

Transformer la Structure Chimique en Objet Mathématique

La première étape cruciale consiste à représenter la structure moléculaire d'un HAP sous forme de graphe. Pour les HAP, on se concentre généralement sur le squelette carboné.

Sommets (Vertices) : Chaque atome de carbone du système polycyclique est représenté par un sommet du graphe. Les atomes d'hydrogène sont souvent omis pour simplifier l'analyse topologique, bien que leur présence influence les propriétés globales.
Arêtes (Edges) : Chaque liaison covalente entre deux atomes de carbone est représentée par une arête. Pour la plupart des analyses topologiques de base, ces graphes sont non dirigés (la liaison C-C est bidirectionnelle) et non pondérés (toutes les liaisons sont considérées comme équivalentes initialement, bien que des pondérations puissent être introduites pour distinguer les types de liaisons : simples, doubles, aromatiques).

Cette représentation permet d'abstraire la géométrie tridimensionnelle complexe en une structure de connectivité bidimensionnelle, plus facile à analyser mathématiquement. Des matrices, telles que la matrice d'adjacence (qui indique quels sommets sont connectés) ou la matrice des distances (qui indique la plus courte distance entre chaque paire de sommets), peuvent être dérivées de ces graphes et servent de base au calcul de nombreux indices.

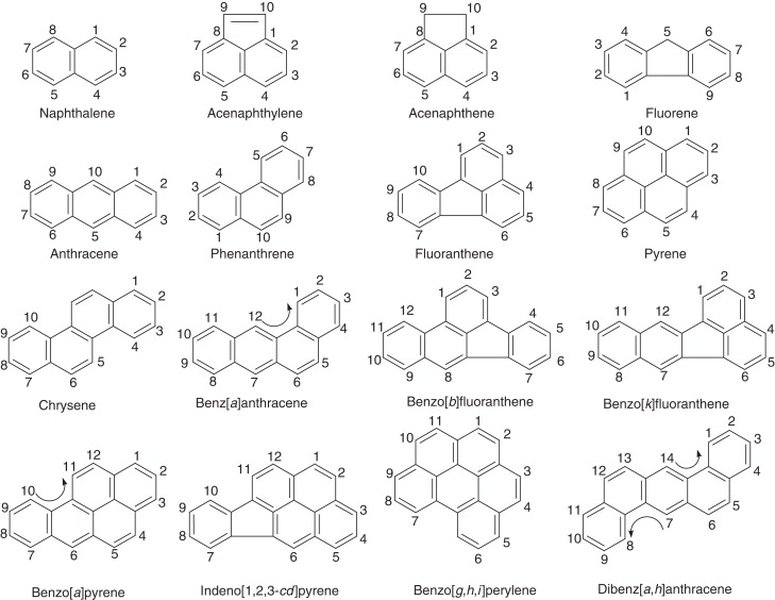

Exemples de structures d'Hydrocarbures Aromatiques Polycycliques

Diversité structurale des Hydrocarbures Aromatiques Polycycliques. Chaque structure peut être convertie en un graphe moléculaire distinct.

Outils Clés de la Théorie des Graphes pour l'Analyse des HAP

Quantifier la Structure Moléculaire

Chemins, Cycles et Connectivité

Les concepts fondamentaux de la théorie des graphes trouvent une application directe dans l'étude des HAP :

Chemins (Paths) : Une séquence d'arêtes reliant une séquence de sommets distincts. L'analyse des chemins est utile pour comprendre l'étendue ou la linéarité d'une molécule.
Cycles : Un chemin fermé. Dans les HAP, les cycles du graphe correspondent directement aux cycles aromatiques. Le nombre, la taille et l'arrangement des cycles sont des caractéristiques structurales primordiales.
Connectivité : Réfère à la manière et au degré de connexion des sommets. Le degré d'un sommet (atome) est le nombre d'arêtes (liaisons) qui lui sont incidentes. La connectivité globale du graphe influence la compacité et la stabilité de la molécule.

Indices Topologiques : Le Langage Quantitatif de la Structure

Les indices topologiques (IT) sont des valeurs numériques calculées à partir du graphe moléculaire, qui décrivent la topologie de la molécule (taille, forme, ramification, cyclicité). Ils servent à quantifier la structure moléculaire et à la corréler avec diverses propriétés. Parmi les plus connus et potentiellement utiles pour les HAP, on peut citer :

Indice de Wiener (W) : La somme des distances (plus courts chemins) entre toutes les paires de sommets. Il est souvent corrélé à des propriétés physiques comme le point d'ébullition ou la tension de surface.
Indices de Connectivité de Randić (χ) : Basés sur le degré des sommets voisins. Ils reflètent le degré de ramification et sont souvent utilisés pour modéliser la solubilité, la chromatographie, et l'activité biologique.
Indice de Hosoya (Z) : Le nombre total de couplages (ensembles d'arêtes n'ayant aucun sommet en commun) dans le graphe. Il est lié à la stabilité thermodynamique.
Indice de Sombor : Un indice plus récent, basé sur la géométrie des degrés des sommets adjacents, \( SO(G) = \sum_{uv \in E(G)} \sqrt{d(u)^2 + d(v)^2} \), où \(d(u)\) est le degré du sommet \(u\). Il a montré des corrélations intéressantes avec l'énergie des HAP.
Nombre de cycles : Un descripteur simple mais fondamental pour les HAP.

Ces indices, parmi des centaines d'autres, permettent de transformer une structure complexe en un ensemble de nombres, facilitant les analyses quantitatives structure-activité (QSAR) et structure-propriété (QSPR).

L'Analyse Croisée : Tisser des Liens entre Structure et Propriétés

Des Graphes aux Prédictions Concrètes

L'étape centrale de votre travail sera de corréler les descripteurs topologiques des HAP avec leurs propriétés mesurées ou connues.

Propriétés Physico-chimiques sous la Loupe des Graphes

Les indices topologiques peuvent être utilisés pour modéliser et prédire :

Volatilité : Souvent inversement proportionnelle à la taille moléculaire (nombre de sommets, indice de Wiener).
Solubilité (notamment dans l'eau) : Diminue généralement avec l'augmentation de la taille et de l'hydrophobicité, qui peuvent être capturées par certains indices.
Point de fusion et point d'ébullition : Corrélés à la taille, à la symétrie et aux forces intermoléculaires, que les indices peuvent refléter indirectement.
Stabilité chimique et aromaticité : Des indices basés sur les cycles et la connectivité peuvent aider à quantifier ces aspects.

Comportement Environnemental et Devenir des HAP

La structure moléculaire, traduite en indices topologiques, influence grandement le devenir des HAP dans l'environnement :

Persistance : Les HAP plus grands et plus stables (potentiellement identifiables par des indices de connectivité élevés ou des indices liés à l'énergie de résonance) tendent à persister plus longtemps.
Bioaccumulation : La lipophilie, souvent corrélée à la taille et à la surface moléculaire (approximable par des indices), est un facteur clé.
Répartition entre phases (gazeuse/particulaire) : Les HAP "légers" (2-3 cycles, ex: naphtalène) sont plus volatils et se trouvent majoritairement en phase gazeuse, tandis que les HAP "lourds" (5 cycles et plus, ex: benzo[a]pyrène) s'adsorbent préférentiellement sur les particules. Les indices liés à la masse moléculaire et à la surface peuvent modéliser cette répartition.

Évaluation Toxicologique : Prédire l'Impact Sanitaire

C'est un domaine d'application majeur. Certains motifs structuraux (comme la "région baie" ou "bay region") sont connus pour être impliqués dans l'activation métabolique des HAP en espèces cancérogènes. La théorie des graphes peut aider à :

Identifier la présence et les caractéristiques de tels sous-graphes critiques.
Corréler des indices globaux ou locaux avec la cancérogénicité, la mutagénicité ou d'autres formes de toxicité.

Le graphique radar ci-dessous illustre comment différentes propriétés relatives de certains HAP pourraient être visualisées et comparées en se basant sur des métriques dérivées ou corrélées à leur structure graphique. Ces valeurs sont illustratives et visent à montrer le type d'analyse comparative que l'on peut effectuer.

Approche Méthodologique et Outils Logiciels

Mettre en Œuvre l'Analyse

Une démarche structurée est essentielle pour mener à bien ce type d'analyse :

Constitution d'un jeu de données : Rassembler une liste de HAP pertinents avec leurs structures chimiques exactes et les données expérimentales de leurs propriétés (physico-chimiques, toxicologiques, environnementales).
Génération des graphes moléculaires : Utiliser des logiciels ou des bibliothèques de programmation pour convertir les structures chimiques (par exemple, à partir de formats SMILES ou MOL) en représentations graphiques.
- Des outils comme RDKit (une boîte à outils de chemoinformatique pour Python) ou NetworkX (une bibliothèque Python pour l'étude des graphes) sont très utiles. Answer A fournit un exemple simple avec NetworkX pour le naphtalène.
Calcul des indices topologiques : Implémenter ou utiliser des fonctions existantes dans ces bibliothèques pour calculer une sélection d'indices topologiques pertinents pour chaque HAP du jeu de données.
Analyse statistique et modélisation :
- Explorer les corrélations entre les indices calculés et les propriétés expérimentales (par exemple, en utilisant des coefficients de corrélation de Pearson ou Spearman).
- Développer des modèles QSAR/QSPR en utilisant des techniques de régression (linéaire multiple, PLS) ou des méthodes d'apprentissage automatique (machine learning) pour prédire les propriétés à partir des indices. L'analyse en composantes principales (ACP) peut aussi être utile pour réduire la dimensionnalité des descripteurs.
Validation des modèles : Évaluer la robustesse et la capacité prédictive des modèles obtenus en utilisant des techniques de validation croisée ou des jeux de données externes.

La carte mentale ci-dessous synthétise les principaux concepts et leurs interrelations dans le cadre de l'analyse croisée des HAP par la théorie des graphes.

mindmap root["Analyse Croisée HAP & Théorie des Graphes"] ("Hydrocarbures Aromatiques Polycycliques (HAP)") id1["Structure
Cycles aromatiques fusionnés"] id2["Propriétés Physico-chimiques
Volatilité, Solubilité, Stabilité"] id3["Propriétés Toxicologiques
Cancérogénicité, Mutagénicité"] id4["Sources & Environnement
Combustion, Polluants Organiques Persistants"] id5["Classification
HAP 'légers' vs 'lourds'"] ("Théorie des Graphes") id6["Modélisation Moléculaire
Atomes = Sommets
Liaisons = Arêtes"] id7["Indices Topologiques
Wiener, Randić, Sombor, Balaban J"] id8["Concepts Clés
Chemins, Cycles, Connectivité, Distance"] id9["Matrices Associées
Adjacence, Distance, Laplacien"] ("Analyse Croisée & Méthodologie") id10["Corrélation Structure-Activité (QSAR/QSPR)
Lier indices topologiques aux propriétés"] id11["Prédiction des Propriétés
Toxicité, Devenir environnemental"] id12["Outils Logiciels
NetworkX, RDKit, Logiciels de statistiques"] id13["Démarche
Collecte données → Modélisation → Calcul indices → Analyse"] ("Applications & Perspectives") id14["Évaluation des Risques
Santé publique, Environnement"] id15["Conception Moléculaire
(Moins pertinent pour HAP, plus pour pharma)"] id16["Recherche Fondamentale
Compréhension de l'aromaticité, stabilité"]

Étude de Cas Illustrative : Le Benzo[a]pyrène et Autres HAP

Application Pratique des Concepts

Le benzo[a]pyrène (BaP) est un HAP emblématique en raison de sa forte cancérogénicité (classé Groupe 1 par le CIRC - cancérogène certain pour l'homme). Sa structure, composée de cinq cycles benzéniques fusionnés, présente une "bay region" et une "L-region", des motifs structuraux importants pour son activité biologique. En théorie des graphes, on peut :

Calculer son indice de Wiener (pour le BaP, C20H12, il est de 162), qui est relativement élevé, reflétant sa taille.
Analyser la présence de sous-graphes spécifiques correspondant à ces régions actives.
Comparer ses indices à ceux d'autres HAP (isomères moins toxiques ou HAP plus petits/grands) pour tenter d'identifier des signatures topologiques de la toxicité.

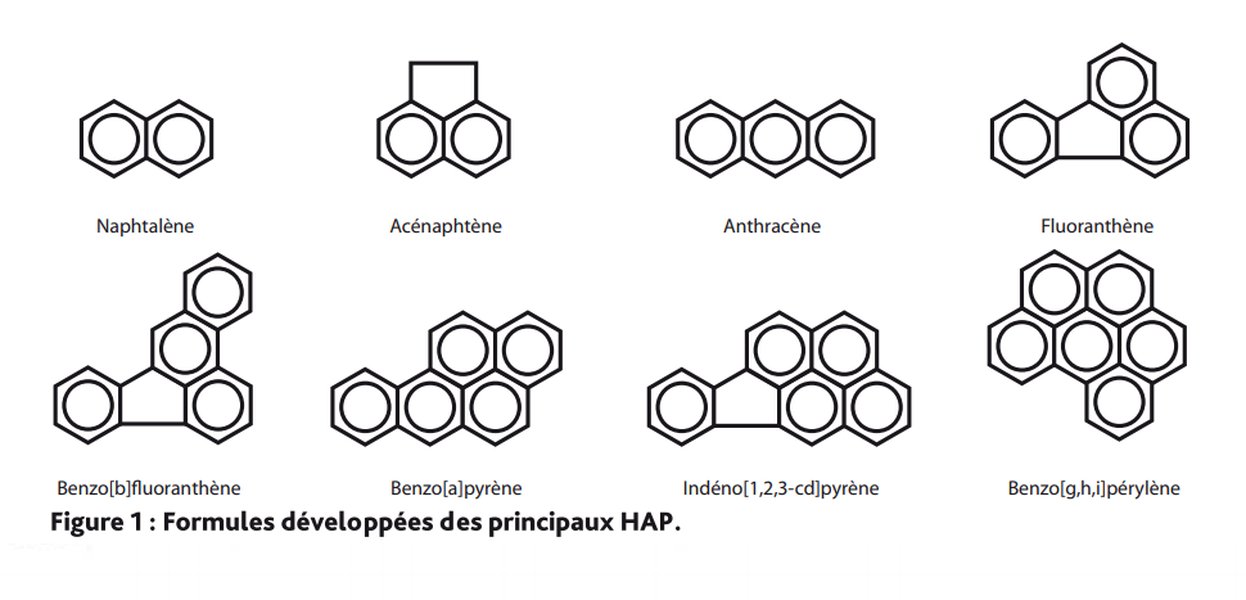

Structure chimique du Benzo[a]pyrène, un HAP à cinq cycles particulièrement étudié pour sa toxicité. Son graphe moléculaire permettrait de calculer divers indices topologiques.

Tableau Comparatif : Exemples de HAP et Leurs Descripteurs

Le tableau suivant présente quelques HAP communs, leur nombre de cycles, et des exemples de données qui pourraient être utilisées ou générées dans votre analyse. Les valeurs de l'indice de Wiener sont exactes pour les structures données.

Nom du HAP	Nombre de Cycles Benzéniques	Formule Brute	Masse Molaire (g/mol)	Potentiel Cancérogène (CIRC)	Indice de Wiener (W)
Naphtalène	2	C₁₀H₈	128.17	Groupe 2B (possiblement cancérogène)	25
Anthracène	3	C₁₄H₁₀	178.23	Groupe 3 (inclassable)	54
Phénanthrène	3	C₁₄H₁₀	178.23	Groupe 3 (inclassable)	56
Pyrène	4	C₁₆H₁₀	202.25	Groupe 3 (inclassable)	80
Benzo[a]pyrène	5	C₂₀H₁₂	252.31	Groupe 1 (cancérogène certain)	162
Coronène	7	C₂₄H₁₂	300.35	Groupe 3 (inclassable)	378

Note : La classification du CIRC peut évoluer. Les indices de Wiener sont calculés sur le squelette carboné.

Impacts des HAP sur la Santé : Un Regard Approfondi

Comprendre les Risques Associés aux HAP

Les hydrocarbures aromatiques polycycliques (HAP) sont une source de préoccupation majeure pour la santé publique en raison de leur toxicité avérée. L'exposition humaine aux HAP peut se produire par inhalation de fumée (tabac, pollution atmosphérique), ingestion d'aliments contaminés (grillades, huiles végétales non raffinées) ou contact cutané. Une fois dans l'organisme, certains HAP peuvent subir une activation métabolique, les transformant en composés encore plus réactifs capables de se lier à l'ADN, provoquant des mutations et potentiellement des cancers. Outre leur cancérogénicité, les HAP sont impliqués dans divers autres problèmes de santé, tels que des troubles du développement, des effets sur le système immunitaire, des maladies cardiovasculaires et respiratoires, ainsi que des impacts sur la fertilité. La vidéo ci-dessous aborde spécifiquement l'un de ces aspects.

Cette vidéo de "La minute fertilité" par le Dr Gatim explore les impacts potentiels des HAP sur la fertilité.

L'analyse par la théorie des graphes peut contribuer à identifier les caractéristiques structurales qui rendent certains HAP plus susceptibles d'être métabolisés en intermédiaires toxiques, ou qui favorisent leur persistance et leur bioaccumulation, augmentant ainsi le risque d'exposition chronique et d'effets délétères sur la santé.

Foire Aux Questions (FAQ)

Quels sont les principaux défis dans l'application de la théorie des graphes aux HAP ? +

Les défis incluent la sélection des indices topologiques les plus pertinents parmi les centaines existants, la nécessité de disposer de données expérimentales de haute qualité pour la validation des modèles, et la complexité inhérente à la modélisation des interactions tridimensionnelles et électroniques uniquement par la topologie. De plus, la similarité structurelle de certains isomères de HAP peut rendre leur distinction difficile en se basant uniquement sur certains indices globaux.

Comment la théorie des graphes peut-elle aider à prédire la toxicité de nouveaux HAP ou de HAP peu étudiés ? +

En établissant des modèles QSAR/QSPR robustes basés sur des HAP bien caractérisés, on peut utiliser les indices topologiques calculés pour un nouveau HAP (ou un HAP pour lequel les données expérimentales manquent) pour estimer ses propriétés, y compris sa toxicité. Cela permet de prioriser les tests expérimentaux ou d'évaluer les risques potentiels de manière préliminaire.

La modélisation des HAP par la théorie des graphes est-elle suffisante pour capturer toutes leurs propriétés complexes ? +

La théorie des graphes se concentre sur la topologie (connectivité des atomes). Bien que cela capture une part importante de l'information structurale, elle ne prend pas directement en compte la géométrie 3D (conformations), les propriétés électroniques détaillées, ou les interactions intermoléculaires spécifiques. Pour une modélisation plus complète, il est souvent nécessaire de combiner les approches topologiques avec des méthodes de chimie quantique ou de dynamique moléculaire. Cependant, la force de la théorie des graphes réside dans sa simplicité relative et sa capacité à traiter de grandes séries de molécules.

Qu'est-ce qui distingue les HAP "légers" des HAP "lourds" et comment la théorie des graphes peut-elle refléter ces différences ? +

Les HAP "légers" possèdent généralement 2 à 3 cycles aromatiques (ex: naphtalène, phénanthrène), tandis que les HAP "lourds" en ont 4 ou plus (ex: benzo[a]pyrène, coronène). Cette distinction est cruciale car elle influence fortement leurs propriétés : les HAP légers sont plus volatils et plus solubles dans l'eau, tandis que les HAP lourds sont plus persistants, s'adsorbent sur les particules et sont souvent plus toxiques. La théorie des graphes reflète ces différences à travers des indices sensibles à la taille moléculaire (nombre de sommets/atomes de carbone, nombre de cycles, indice de Wiener), qui seront typiquement plus élevés pour les HAP lourds. Ces indices peuvent ensuite être corrélés aux différences de comportement observées.
