Analyse des probabilités de puces électroniques défectueuses

Comprendre la production et les défauts grâce aux probabilités conditionnelles

Cet article explore un scénario de production de puces électroniques impliquant deux ateliers, A et B, afin d'analyser les probabilités de rencontrer des puces défectueuses en fonction de leur origine. Nous allons construire un tableau récapitulatif de la production, calculer diverses probabilités conditionnelles et illustrer la situation à l'aide d'un arbre de probabilité.

Points Clés

Répartition de la production : L'atelier A produit 60% de la commande totale de 2000 puces, soit 1200 puces. L'atelier B produit les 40% restants, soit 800 puces.
Taux de défauts : L'atelier A a un taux de puces défectueuses de 4%, tandis que l'atelier B a un taux de 3%.
Probabilités conditionnelles : Le calcul des probabilités conditionnelles permet de déterminer la probabilité qu'une puce provienne d'un atelier spécifique, sachant qu'elle est défectueuse ou non défectueuse.

Comprendre les Puces Électroniques et leur Production

Les puces électroniques, également appelées circuits intégrés, sont des composants fondamentaux de l'électronique moderne. Elles sont fabriquées dans des ateliers spécialisés, où la production peut parfois entraîner la présence de défauts. Comprendre la proportion de puces défectueuses produites par chaque atelier est crucial pour le contrôle qualité et l'analyse des risques.

La production de puces implique des processus complexes de lithographie et de diffusion sur des plaques de silicium, appelées wafers. Ces étapes doivent être répétées de nombreuses fois pour construire les différentes couches du circuit intégré. Les ateliers de fabrication, ou fablabs, peuvent avoir des rendements et des taux de défauts différents en fonction de leurs équipements, de leurs processus et de leur expérience.

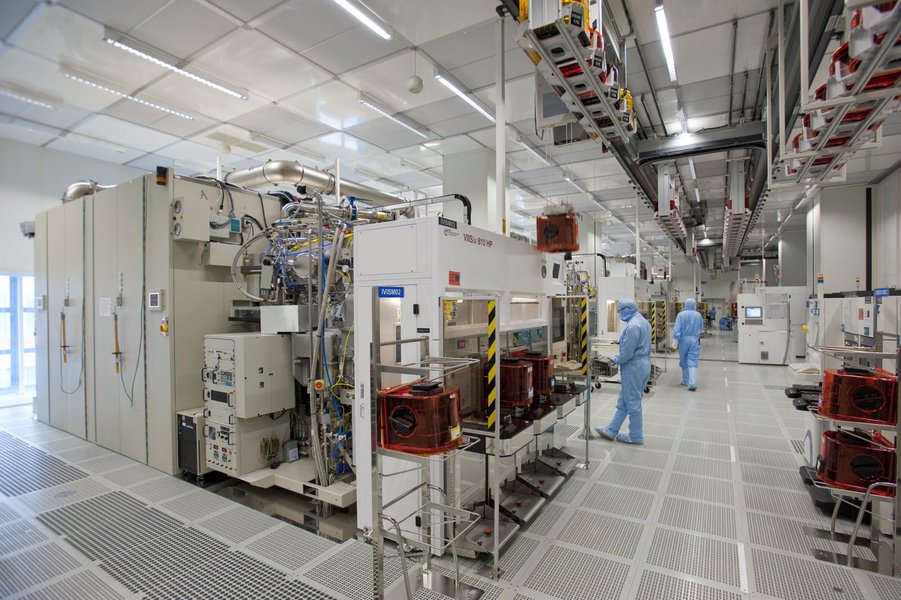

Illustration du processus de fabrication de puces électroniques.

Processus de fabrication de puces électroniques en plusieurs étapes.

Dans notre cas, nous avons deux ateliers, A et B, qui contribuent à une commande totale de 2000 puces. L'atelier A produit 60% de cette commande, tandis que l'atelier B produit les 40% restants. De plus, nous connaissons le taux de puces défectueuses pour chaque atelier.

1. Compléter le tableau de composition de la commande

Pour compléter le tableau décrivant la composition de la commande, nous devons calculer le nombre de puces produites par chaque atelier, ainsi que le nombre de puces défectueuses et non défectueuses produites par chacun.

Calcul du nombre de puces produites par chaque atelier :

Nombre de puces produites par l'atelier A : \( 2000 \times 60\% = 2000 \times 0.60 = 1200 \) puces.
Nombre de puces produites par l'atelier B : \( 2000 \times 40\% = 2000 \times 0.40 = 800 \) puces.
Total des puces produites : \( 1200 + 800 = 2000 \) puces.

Calcul du nombre de puces défectueuses et non défectueuses :

Puces défectueuses de l'atelier A : \( 1200 \times 4\% = 1200 \times 0.04 = 48 \) puces.
Puces non défectueuses de l'atelier A : \( 1200 - 48 = 1152 \) puces.
Puces défectueuses de l'atelier B : \( 800 \times 3\% = 800 \times 0.03 = 24 \) puces.
Puces non défectueuses de l'atelier B : \( 800 - 24 = 776 \) puces.

Total des puces défectueuses et non défectueuses :

Total des puces défectueuses : \( 48 + 24 = 72 \) puces.
Total des puces non défectueuses : \( 1152 + 776 = 1928 \) puces.
Vérification : \( 72 + 1928 = 2000 \) puces (correspond au total de la commande).

Maintenant, nous pouvons compléter le tableau :

	Puces défectueuses	Puces non défectueuses	Total
Puces produites par A	48	1152	1200
Puces produites par B	24	776	800
Total	72	1928	2000

Ce tableau donne une vue d'ensemble de la répartition des puces dans la commande en fonction de leur origine et de leur état (défectueuse ou non).

2. Calcul des probabilités conditionnelles

Nous allons maintenant calculer les probabilités conditionnelles demandées. On utilise la notation suivante :

\( P(A) \): Probabilité qu'une puce provienne de l'atelier A.
\( P(B) \): Probabilité qu'une puce provienne de l'atelier B.
\( P(D) \): Probabilité qu'une puce soit défectueuse.
\( P(\bar{D}) \): Probabilité qu'une puce soit non défectueuse.
\( P(X|Y) \): Probabilité de l'événement X sachant l'événement Y.

D'après les informations données et le tableau, nous avons :

\( P(A) = \frac{1200}{2000} = 0.60 \)
\( P(B) = \frac{800}{2000} = 0.40 \)
\( P(D \cap A) \): Probabilité qu'une puce provienne de A ET soit défectueuse. D'après le tableau, il y a 48 puces défectueuses de l'atelier A sur un total de 2000. Donc \( P(D \cap A) = \frac{48}{2000} = 0.024 \).
\( P(D \cap B) \): Probabilité qu'une puce provienne de B ET soit défectueuse. D'après le tableau, il y a 24 puces défectueuses de l'atelier B sur un total de 2000. Donc \( P(D \cap B) = \frac{24}{2000} = 0.012 \).
\( P(\bar{D} \cap A) \): Probabilité qu'une puce provienne de A ET soit non défectueuse. D'après le tableau, il y a 1152 puces non défectueuses de l'atelier A sur un total de 2000. Donc \( P(\bar{D} \cap A) = \frac{1152}{2000} = 0.576 \).
\( P(\bar{D} \cap B) \): Probabilité qu'une puce provienne de B ET soit non défectueuse. D'après le tableau, il y a 776 puces non défectueuses de l'atelier B sur un total de 2000. Donc \( P(\bar{D} \cap B) = \frac{776}{2000} = 0.388 \).
\( P(D) \): Probabilité qu'une puce soit défectueuse. D'après le tableau, il y a 72 puces défectueuses sur un total de 2000. Donc \( P(D) = \frac{72}{2000} = 0.036 \).
\( P(\bar{D}) \): Probabilité qu'une puce soit non défectueuse. D'après le tableau, il y a 1928 puces non défectueuses sur un total de 2000. Donc \( P(\bar{D}) = \frac{1928}{2000} = 0.964 \).

La formule des probabilités conditionnelles est : \( P(X|Y) = \frac{P(X \cap Y)}{P(Y)} \)

a) La puce provient de A sachant qu’elle est défectueuse : \( P(A|D) \)

\[ P(A|D) = \frac{P(A \cap D)}{P(D)} \] \[ P(A|D) = \frac{0.024}{0.036} = \frac{24/2000}{72/2000} = \frac{24}{72} = \frac{1}{3} \approx 0.3333 \]

La probabilité qu'une puce provienne de l'atelier A sachant qu'elle est défectueuse est d'environ 33.33%.

b) La puce provient de B sachant qu’elle est non défectueuse : \( P(B|\bar{D}) \)

\[ P(B|\bar{D}) = \frac{P(B \cap \bar{D})}{P(\bar{D})} \] \[ P(B|\bar{D}) = \frac{0.388}{0.964} = \frac{776/2000}{1928/2000} = \frac{776}{1928} \approx 0.4025 \]

La probabilité qu'une puce provienne de l'atelier B sachant qu'elle est non défectueuse est d'environ 40.25%.

c) La puce provient de A sachant qu’elle est non défectueuse : \( P(A|\bar{D}) \)

\[ P(A|\bar{D}) = \frac{P(A \cap \bar{D})}{P(\bar{D})} \] \[ P(A|\bar{D}) = \frac{0.576}{0.964} = \frac{1152/2000}{1928/2000} = \frac{1152}{1928} \approx 0.5975 \]

La probabilité qu'une puce provienne de l'atelier A sachant qu'elle est non défectueuse est d'environ 59.75%.

d) La puce provient de B sachant qu’elle est défectueuse : \( P(B|D) \)

\[ P(B|D) = \frac{P(B \cap D)}{P(D)} \] \[ P(B|D) = \frac{0.012}{0.036} = \frac{12/1000}{36/1000} = \frac{12}{36} = \frac{1}{3} \approx 0.3333 \]

La probabilité qu'une puce provienne de l'atelier B sachant qu'elle est défectueuse est d'environ 33.33%.

Cette vidéo explique les probabilités conditionnelles et leur application avec des tableaux croisés et des arbres pondérés, des outils pertinents pour ce type de problème.

3. Remplir l’arbre de probabilité

Un arbre de probabilité est un outil visuel utile pour représenter les différentes issues possibles d'une expérience aléatoire en plusieurs étapes et leurs probabilités associées. Dans ce cas, la première étape est de choisir l'atelier de provenance de la puce (A ou B), et la deuxième étape est de déterminer si la puce est défectueuse ou non (D ou \(\bar{D}\)).

Les branches du premier niveau représentent la probabilité que la puce provienne de l'atelier A ou B :

Branche vers A : \( P(A) = 0.60 \)
Branche vers B : \( P(B) = 0.40 \)

Les branches du deuxième niveau représentent les probabilités conditionnelles d'avoir une puce défectueuse ou non, sachant l'atelier de provenance :

À partir de A :

Branche vers D : \( P(D|A) \). C'est le taux de puces défectueuses de l'atelier A, qui est de 4%. Donc \( P(D|A) = 0.04 \).
Branche vers \(\bar{D}\) : \( P(\bar{D}|A) = 1 - P(D|A) = 1 - 0.04 = 0.96 \).

À partir de B :

Branche vers D : \( P(D|B) \). C'est le taux de puces défectueuses de l'atelier B, qui est de 3%. Donc \( P(D|B) = 0.03 \).
Branche vers \(\bar{D}\) : \( P(\bar{D}|B) = 1 - P(D|B) = 1 - 0.03 = 0.97 \).

La probabilité d'un chemin (l'intersection de deux événements) est le produit des probabilités le long des branches. Les feuilles de l'arbre représentent les probabilités des intersections :

Chemin A et D : \( P(A \cap D) = P(A) \times P(D|A) = 0.60 \times 0.04 = 0.024 \). (Correspond bien à notre calcul précédent)
Chemin A et \(\bar{D}\) : \( P(A \cap \bar{D}) = P(A) \times P(\bar{D}|A) = 0.60 \times 0.96 = 0.576 \). (Correspond bien à notre calcul précédent)
Chemin B et D : \( P(B \cap D) = P(B) \times P(D|B) = 0.40 \times 0.03 = 0.012 \). (Correspond bien à notre calcul précédent)
Chemin B et \(\bar{D}\) : \( P(B \cap \bar{D}) = P(B) \times P(\bar{D}|B) = 0.40 \times 0.97 = 0.388 \). (Correspond bien à notre calcul précédent)

La somme des probabilités des feuilles doit être égale à 1 : \( 0.024 + 0.576 + 0.012 + 0.388 = 1.000 \).

Voici comment l'arbre de probabilité peut être visualisé (une représentation textuelle est fournie ici, un véritable diagramme serait plus clair) :


    Point de départ
       /     \
      /       \
    A (0.60)   B (0.40)
     / \       / \
    /   \     /   \
   D    ~D   D    ~D
 (0.04) (0.96) (0.03) (0.97)
   |     |     |     |
  A∩D   A∩~D  B∩D   B∩~D
(0.024)(0.576)(0.012)(0.388)

Où ~D représente \(\bar{D}\).

FAQ

Qu'est-ce qu'une probabilité conditionnelle ?

Une probabilité conditionnelle est la probabilité qu'un événement se produise, sachant qu'un autre événement s'est déjà produit. Elle est notée \( P(X|Y) \) et se lit "probabilité de X sachant Y". La formule générale est \( P(X|Y) = \frac{P(X \cap Y)}{P(Y)} \), où \( P(X \cap Y) \) est la probabilité que les événements X et Y se produisent ensemble, et \( P(Y) \) est la probabilité que l'événement Y se produise.

Comment construire un arbre de probabilité ?

Un arbre de probabilité est construit en représentant les différentes étapes d'une expérience aléatoire par des branches. Chaque branche est pondérée par la probabilité de l'événement qu'elle représente. Les probabilités des branches issues d'un même nœud doivent sommer à 1. Les chemins à travers l'arbre représentent des séquences d'événements, et la probabilité d'un chemin est le produit des probabilités des branches qui le composent.

À quoi servent les calculs de probabilités dans le contexte de la production ?

Les calculs de probabilités, en particulier les probabilités conditionnelles, sont essentiels dans le contrôle qualité et la gestion de la production. Ils permettent d'évaluer la fiabilité des processus de fabrication, d'identifier les sources potentielles de défauts et de prendre des décisions éclairées concernant l'allocation des ressources ou l'amélioration des processus. Par exemple, savoir que 1/3 des puces défectueuses proviennent de l'atelier A (bien qu'il produise une plus grande quantité et ait un taux de défaut plus élevé en absolu) peut aider à cibler les efforts d'amélioration.

Quels sont les autres types de problèmes de probabilités impliquant des puces ?

Les problèmes de probabilités liés aux puces électroniques peuvent également impliquer la loi binomiale (pour modéliser le nombre de puces défectueuses dans un échantillon), la durée de vie des puces (souvent modélisée par une loi exponentielle), ou encore des marches aléatoires pour étudier le comportement d'une "puce" se déplaçant sur un graphe.
