Arduino中的Color Sensor應用探討

深入分析如何利用顏色感測器提升Arduino專案實用性與創新性

重點亮點

廣泛應用領域：從工業自動化、品質檢測到教育、藝術裝置皆可見其身影。
工作原理解析：利用光電二極體及內建電流轉頻率轉換器，顯示不同顏色的光強度頻率。
實作示例豐富：從簡單的顏色識別到複雜的色彩排序、RGB LED互動均可實現。

概述與應用領域

顏色感測器（Color Sensor）作為一種高度集成且多功能的電子元件，已經成為嵌入式系統中不可或缺的一部分，特別是在Arduino平台上。Arduino憑藉其靈活性與易用性，使顏色感測器能夠被廣泛應用於各類實驗和實際產品中。這些應用包括但不限於工業生產線上的產品顏色驗證、機器人視覺識別、互動藝術裝置、以及教育與DIY專案中激發創意和學習興趣。

應用領域詳解

工業與產品檢測

在製造業中，顏色感測器能夠提供即時的產品顏色驗證，確保生產出的產品符合品質標準。例如，在包裝生產線上，系統可以利用顏色感測器來檢查食品或者工業零件的顏色，從而確保印刷品或產品的顏色準確無誤。當系統檢測到顏色偏差時，便可自動排除不合格產品。

自動化顏色分類系統

自動化顏色分類是一個極具應用價值的領域。通過利用TCS3200或TCS230這類顏色感測器，Arduino可以準確地讀取顏色頻率信號，並據此驅動伺服電機或其他執行機構，將不同顏色的物品分門別類。例如，在糖果分類項目中，物品依照顏色被引導至不同的容器，實現了自動化分揀的目的。

互動裝置與藝術應用

顏色感測器的高靈敏度與實時反應能力使其成為互動藝術和裝置藝術中的熱門元件。設計師可以將感測器與LED燈、揚聲器或其他輸出設備相結合，使藝術作品能夠根據環境顏色變化或觀眾穿著顏色產生互動。例如，一個基於顏色變換的LED展示牆，能夠依據現場環境光及人物穿著自動調整色彩，創造獨特的視覺效果，從而引起觀眾的共鳴和參與感。

植物健康監測

通過分析植物葉片的顏色變化，顏色感測器可以從細微的色差中檢測出植物的健康狀態。這在農業和園藝管理中具有巨大潛力，能夠幫助農民及時發現植物病蟲害、缺水或缺肥等問題。這類系統通常需要利用Arduino處理來自感測器的RGB數據，並與先前校準過的標準值進行比對，以判斷植物狀態。

顏色感測器的工作原理

顏色感測器主要透過光電二極體和預先設計好的濾鏡來捕獲特定波長的光線。TCS3200/TCS230和TCS34725是常見的兩種顏色感測器。這些感測器的核心原理都在於：當光線照射到具有不同顏色濾光片的光電二極體上時，會產生相對應的電流輸出，這個電流再被內建的電流轉頻率轉換器轉換成頻率信號。

TCS3200 / TCS230的工作原理

TCS3200和TCS230感測器通常採用8×8的光電二極體陣列，每個光電二極體覆蓋紅、綠、藍或透明濾鏡。當光線照射到感測器上，這些光電二極體將產生電信號，並通過內建的電流轉頻率轉換器將其轉換成脈衝信號。脈衝信號的頻率與照射到感測器上的特定顏色光強度成正比。Arduino利用pulseIn()或其他計時函數來計算這些脈衝信號的頻率，從而推算出光線中的各種顏色成分。

TCS34725的工作原理

TCS34725則是另一種流行的顏色感測器，具有內建紅、綠、藍及透明光通道濾鏡，並且通過I2C通信協議與Arduino連接。這種類型的感測器提供了更高精度的顏色感測和更豐富的數據，能夠更準確地獲取環境光訊息，從而在許多較為複雜的應用場景中表現優異。

如何與Arduino連接與整合

將顏色感測器與Arduino整合的過程分為硬體連接和軟體編程兩大部分。無論使用哪種感測器，都需要遵循正確的連接規範與示例程式碼，以確保數據的正確傳輸與處理。

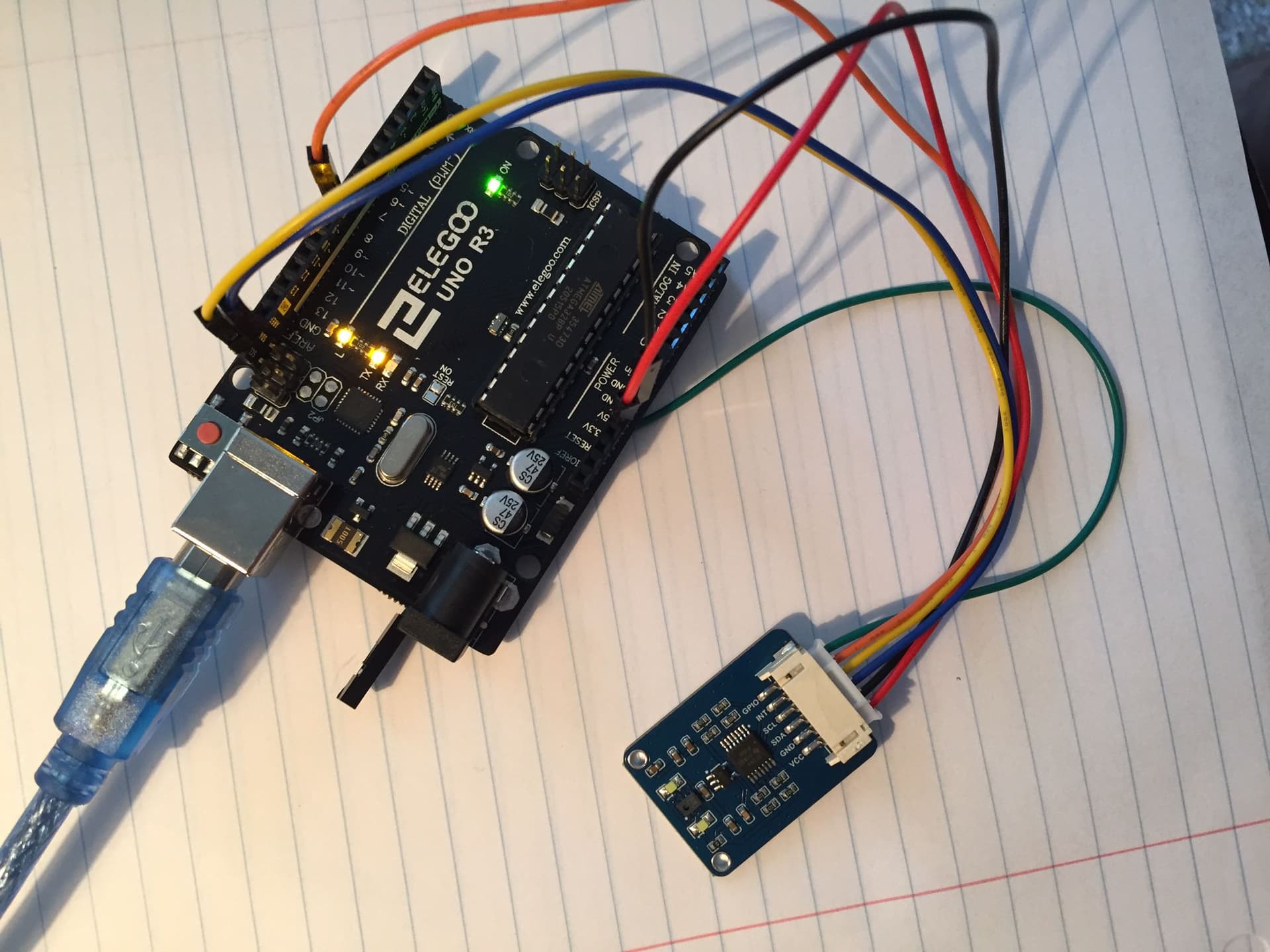

硬體連接

基本硬體需求

Arduino開發板（如Arduino Uno）
顏色感測器模組（例如TCS230、TCS3200、TCS34725）
杜邦線
麵包板（選擇性，方便連接）
附加元件：伺服馬達、RGB LED、顯示器等（根據實際專案需求）

連接實例

以TCS3200感測器為例，其硬體連接步驟可概述如下：

將S0與S1引腳接到Arduino數位輸出端，以控制頻率縮放。
將S2與S3引腳接到Arduino數位引腳，用於選擇感測的顏色通道（紅、綠或藍）。
將OUT輸出引腳連接到Arduino的一個數位或類比輸入端，讀取轉換後的頻率信號。
根據專案需求，可將其他外部元件如伺服馬達或LED燈接入相應端口，實現自動化控制或實時反饋。

軟體程式設計

基本程式框架

Arduino中利用顏色感測器的基本邏輯主要圍繞著以下流程：

初始化設定：設定數位引腳模式、啟動串列監視器並初始化感測器。
數據讀取：使用例如pulseIn()或I2C通訊命令讀取紅、綠、藍三個通道的頻率數值。
數據處理：通過校準和預設值比對，將讀取的數據轉化成精確的顏色識別結果。
反饋輸出：根據處理結果觸發伺服馬達動作、改變RGB LED色彩或其他動作，完成自動化控制。

TCS3200範例程式

以下是一段簡單的TCS3200顏色感測器與Arduino互動的範例程式碼示例：


  // 設定引腳連接
  const int S0 = 8;
  const int S1 = 9;
  const int S2 = 12;
  const int S3 = 11;
  const int OUT = 10;

  void setup() {
      // 初始化引腳模式
      pinMode(S0, OUTPUT);
      pinMode(S1, OUTPUT);
      pinMode(S2, OUTPUT);
      pinMode(S3, OUTPUT);
      pinMode(OUT, INPUT);
      Serial.begin(9600);

      // 設定頻率縮放為20%
      digitalWrite(S0, HIGH);
      digitalWrite(S1, LOW);
  }

  void loop() {
      // 讀取紅色通道
      digitalWrite(S2, LOW);
      digitalWrite(S3, LOW);
      int redFrequency = pulseIn(OUT, LOW);
      Serial.print("R: ");
      Serial.println(redFrequency);

      // 讀取綠色通道
      digitalWrite(S2, HIGH);
      digitalWrite(S3, HIGH);
      int greenFrequency = pulseIn(OUT, LOW);
      Serial.print("G: ");
      Serial.println(greenFrequency);

      // 讀取藍色通道
      digitalWrite(S2, LOW);
      digitalWrite(S3, HIGH);
      int blueFrequency = pulseIn(OUT, LOW);
      Serial.print("B: ");
      Serial.println(blueFrequency);

      delay(1000); // 延遲1秒重新讀取
  }

TCS34725範例程式

另一個利用TCS34725感測器進行顏色讀取的範例程式如下，這個感測器使用I2C通訊協議：


  #include <Wire.h>
  #include <Adafruit_TCS34725.h>

  // 初始化TCS34725感測器參數，使用50ms積分時間與4倍增益
  Adafruit_TCS34725 tcs = Adafruit_TCS34725(TCS34725_INTEGRATIONTIME_50MS, TCS34725_GAIN_4X);

  void setup() {
      Serial.begin(9600);
      if (tcs.begin()) {
          Serial.println("TCS34725感測器已啟動!");
      } else {
          Serial.println("未能找到TCS34725感測器, 請檢查連線.");
          while (1);
      }
  }

  void loop() {
      uint16_t red, green, blue, clear;
      tcs.getRawData(&red, &green, &blue, &clear);

      Serial.print("R: "); Serial.print(red);
      Serial.print(" G: "); Serial.print(green);
      Serial.print(" B: "); Serial.println(blue);
      delay(1000);
  }

進階應用與整合案例

隨著顏色感測器技術的發展以及Arduino平台功能的不斷增強，基於顏色感測器的應用也逐步走向系統化、多元化與智能化。下面列舉幾個進階應用案例，以說明顏色感測器如何在複雜應用中發揮關鍵作用：

自動顏色分揀機器人

自動顏色排序機器人是一個典型的應用實例。這種系統通常由顏色感測器、伺服馬達與傳送帶組成，主要流程如下：

物品通過傳送帶進入感測區域。
顏色感測器即時讀取物品顏色信息，通過Arduino計算對應頻率數值。
Arduino根據預設顏色對應表發出指令，控制伺服馬達將物品轉移到相應分類區域。
系統實現全自動分揀、減少人工作業，提高生產效率與準確性。

這類應用在食品生產、回收分類和工業生產中具有很高的實用價值。

環境光自動調整系統

在顯示器和燈光系統中，根據周圍環境光線進行自動調整是一種有效提升使用體驗的方法。利用顏色感測器檢測當前環境光線中的主要顏色與亮度，Arduino可以及時調整RGB LED組合或屏幕色調，使設備顯示最適宜的亮度和色彩平衡。這在室內燈光、電視背景調光以及智慧家居應用中都有明顯效果。

互動藝術裝置

現代藝術裝置中常常融入互動元件以增強觀眾體驗。運用顏色感測器捕捉觀眾穿著或現場光線的變化，通過Arduino實時控制LED燈、聲音系統等輸出設備，創造出動態互動裝置。這些裝置能夠根據周圍環境的變化產生連續的視聽效果，令觀眾仿佛置身於一個不斷變換色彩與節奏的空間中，增強參與感和沉浸感。

教育與實驗項目

顏色感測器憑藉其直觀的工作機理和有趣的應用場景，成為教育項目中極佳的工具。學校與科學俱樂部常利用Arduino和顏色感測器進行實驗教學，例如檢測液體顏色改變、模擬植物健康狀態或設計小型機器人。這類項目不僅幫助學生認識光學和電子技術，還極大地激發了學生對STEM領域的興趣。

顏色感測器數據處理與校準

在所有基於顏色感測器的應用中，數據準確與可靠性都是項目成功的關鍵。由於環境光線的影響、裝置擺放以及元件本身的誤差，校準過程顯得尤為重要。常見的數據處理與校準方法包括：

環境基準校準

在項目開始前，通常需要在穩定的環境光條件下對感測器進行校準。這個過程包括讀取一組標準顏色的數據，並將這些數據儲存起來作為未來判斷的基準。隨後在實際應用中，讀取的數據與校準數據進行比對，從而修正偏差，確保識別結果的準確性。

數據平滑與噪音濾除

由於感測器讀取的頻率信號可能存在一定的波動，利用Arduino來進行數據平滑處理是必要的。常見的平滑處理方法有移動平均濾波或中位數過濾，以減少讀取噪音對顏色識別帶來的干擾。這些方法不僅提升了識別精度，也使得系統在長時間運行中更穩定。

數據融合與決策算法

在進階系統中，顏色感測器的多通道數據不僅可以獨立處理，更可以結合其他傳感器（如環境光強、溫度等）進行數據融合。通過簡單或複雜的決策算法，Arduino可以根據不同參數的結合判斷最終結果，從而實現更智能且準確的應用效果。

參數	TCS3200/TCS230	TCS34725
傳感技術	光電二極體+濾光片	RGB濾光+透明光通道
數據輸出	頻率脈衝訊號	I2C數據傳輸
精度	適用於基礎應用	高精度顏色檢測
硬體價格	低廉、易於取得	稍高，但提供更精細數據

未來發展與挑戰

雖然顏色感測器在各領域的應用已經相當成熟，但隨著人工智能與物聯網的發展，未來對顏色感測技術的要求將更高。以下是一些挑戰與發展方向：

環境光線干擾：不同光線條件下如何穩定識別顏色仍是一大挑戰，未來解決方法可能包括多傳感器數據融合。
微型化與整合：隨著智慧裝置對體積要求趨緊，小型化、高整合度的顏色感測器將成為市場趨勢。
即時處理與AI應用：高精度、高頻率的顏色辨識配合機器學習技術，有望在自動駕駛、機器人視覺等方面取得突破。

結論

總結來說，顏色感測器在Arduino上的應用不僅豐富多樣，而且具有廣泛的實際意義。無論是在工業生產的產品檢測、教育實驗中的創新展示，還是在藝術裝置中的動態互動，顏色感測器均展示了其極高的實用性與靈活性。通過合理的硬體連接、科學的數據處理方法以及精心設計的演算法，Arduino平台能夠實現從簡單顏色識別到複雜自動化系統的多種應用。未來，隨著技術不斷進步，這一領域將持續探索如何在更複雜的環境中保持高穩定性和高精度，使得顏色檢測技術在人工智能、智慧家居、機器人視覺等新興領域大放異彩。

不論是業餘愛好者、學生還是專業工程師，透過實際操作顏色感測器，都能深入理解光學、電子學與數據處理技術的交應之道，進一步激發無限創造潛力。這使得顏色感測器成為Arduino專案中一個既有趣又實用的重要元素。
