Esplorare l'assonometria nella scuola media: una guida visiva
Scopri come rappresentare oggetti tridimensionali su un piano bidimensionale
Principali Punti Chiave
- Tipi di Assonometria: isometrica, cavaliera e monometrica con caratteristiche specifiche.
- Applicazioni Didattiche: L'assonometria facilita la comprensione spaziale e il disegno tecnico.
- Guida Pratica: Strumenti, esercizi e risorse multimediali per apprendere e applicare correttamente l'assonometria.
Introduzione all'Assonometria
L'assonometria è una tecnica di rappresentazione grafica che permette di riprodurre oggetti tridimensionali su un piano bidimensionale, conservando in maniera utile le proporzioni spaziali dell'oggetto senza la necessità di complicati calcoli inversi. Questo metodo, ampiamente utilizzato nella scuola media, è fondamentale per sviluppare le competenze del disegno tecnico e la comprensione della geometria descrittiva.
Cos'è l'assonometria?
L'assonometria si basa sull'uso di un sistema di riferimento tridimensionale, di solito costituito dagli assi cartesiani (X, Y, Z), che vengono proiettati su un piano. Tramite questa tecnica è possibile rappresentare oggetti in modo che le misure siano riportate nella loro dimensione reale (specialmente nel caso delle rappresentazioni isometriche) o modificate secondo precise riduzioni, a seconda del tipo di proiezione utilizzata.
Le Origini e l'Evoluzione Storica
Il concetto di assonometria risale al tardo Settecento, quando il matematico francese Gaspard Monge sviluppò queste tecniche per rendere le rappresentazioni degli oggetti più chiare e immediate. Originariamente concepita per migliorare la precisione nel disegno tecnico, la tecnica si è evoluta per diventare uno strumento educativo essenziale, in grado di facilitare la comprensione della tridimensionalità.
Tipi di Assonometria
Esistono principalmente tre tipi di assonometria utilizzati nel disegno tecnico e nelle lezioni di scuola media:
Assonometria Isometrica
La rappresentazione isometrica è probabilmente la più diffusa e studiata. In questo tipo di proiezione, gli assi X, Y e Z sono inclinati in modo tale da formare angoli di 120° l'uno con l'altro. Caratteristiche fondamentali:
- Gli assi mantengono la stessa scala, permettendo alle dimensioni dell'oggetto di essere riportate nella loro completa realtà.
- Impiega strumenti come squadrette per tracciare angoli di 30° e 60°.
- Ideale per rappresentare oggetti in cui la percezione delle proporzioni non deve essere distorta.
Assonometria Cavaliera
La proiezione cavaliera si caratterizza per l’uso di un asse verticale ben definito, mentre l’asse della profondità viene inclinato di 45°. In questa modalità:
- L'asse verticale è mantenuto perpendicolare al piano di proiezione.
- Le dimensioni lungo l'asse della profondità possono apparire ridotte, spesso dimezzate, per garantire una rappresentazione più semplice e diretta degli oggetti.
- È particolarmente utile per evidenziare il lato frontale degli oggetti, semplificando la visione complessiva.
Assonometria Monometrica (Militare)
Nella rappresentazione monometrica, spesso indicata anche come "militare", le misurazioni lungo i tre assi vengono riportate nella loro reale grandezza, ma con un particolare orientamento:
- Gli assi X e Y formano un angolo di 90° mentre l'asse Z viene orientato perpendicolarmente al piano di proiezione, consentendo una rappresentazione equilibrata dell'oggetto.
- Utilizzata quando è richiesta una rappresentazione precisa in tutte le dimensioni.
- Richiede un'attenta scelta degli strumenti per mantenere la correttezza delle proporzioni.
Applicazioni Didattiche e Insegnamento
L'introduzione dell'assonometria nella scuola media ha molteplici vantaggi didattici:
Sviluppo delle Capacità Spaziali
Attraverso l'apprendimento delle tecniche assonometriche, gli studenti migliorano la capacità di visualizzare oggetti in tre dimensioni e riconoscere le relazioni spaziali tra le loro parti. Questo processo è cruciale, soprattutto per chi si appresta a studi futuri in ambito tecnico, ingegneristico o artistico.
Uso Pratico nel Disegno Tecnico

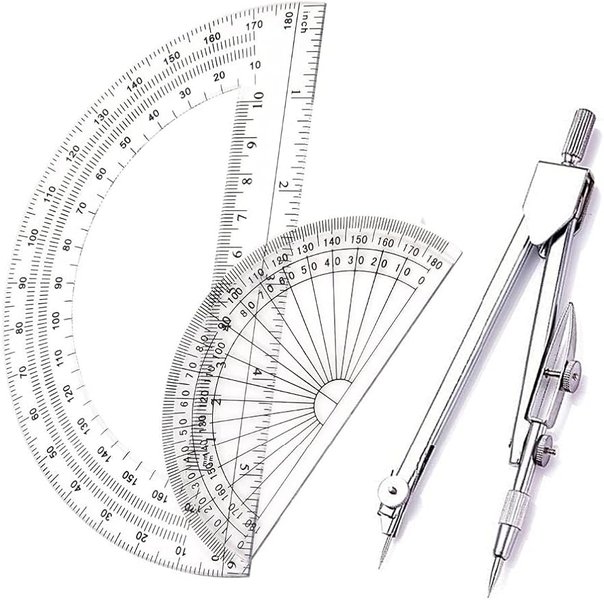

Le tecniche assonometriche sono largamente usate nel disegno tecnico, che comprende la rappresentazione degli oggetti per costruzioni meccaniche, architettoniche e industriali. Attraverso esercizi pratici, gli studenti imparano a utilizzare instrumenti come squadrette e righe per tracciare gli assi e costruire oggetti secondo i diversi tipi di assonometria.
Risorse e Strumenti Educativi
Molte risorse didattiche sono ormai disponibili sia in formato cartaceo che digitale. Gli insegnanti possono ricorrere a documenti PDF, video esplicativi e software di disegno (come CAD) per elaborare esercizi interattivi. Queste risorse aiutano ad approfondire la comprensione della proiezione assonometrica, rendendo l'apprendimento un processo più dinamico e coinvolgente.
Guida Pratica alla Costruzione di Assonometrie
Per realizzare correttamente una rappresentazione assonometrica, è importante seguire alcuni passi metodici:
1. Scelta del Tipo di Proiezione
Prima di iniziare, è fondamentale decidere quale tipo di assonometria utilizzare: isometrica, cavaliera o monometrica. La scelta dipenderà dall'oggetto da rappresentare e dagli obiettivi didattici.
2. Tracciamento degli Assi
Utilizzando strumenti di disegno come squadrette, si disegnano gli assi secondo la tipica configurazione del tipo scelto:
- Per l'isometrica, impostare assi a 120° l'uno dall'altro.
- Per la cavaliera, mantenere l'asse verticale invariato e inclinare l'asse della profondità di 45°.
- Per la monometrica, fare in modo che gli assi X e Y formino un angolo di 90° e posizionare l'asse Z perpendicolarmente.
3. Disegno dell'Oggetto
Dopo aver tracciato gli assi, è possibile cominciare a disegnare l'oggetto. È importante seguire le proporzioni reali o le riduzioni impostate, mantenendo la coerenza con il tipo di assonometria scelto. Questo processo può essere facilitato dall'uso di modelli o guide grafiche.
4. Verifica e Correzione delle Proporzioni
Una volta completato il disegno, si procede con la verifica delle dimensioni e delle proporzioni, correggendo eventuali errori per ottenere una rappresentazione accurata e bilanciata.
Strumenti e Risorse Educative
Di seguito è riportata una tabella che riassume le caratteristiche essenziali dei principali tipi di assonometria e i relativi strumenti di disegno impiegati.
| Tipo di Assonometria | Angoli e Caratteristiche | Strumenti Utilizzati | Applicazioni |
|---|---|---|---|
| Isometrica | Assi a 120°; Misure reali su tutti gli assi | Squadrette, righe, compasso | Disegno tecnico, progettazione architettonica |
| Cavaliera | Asse verticale a 90°; Asse profondo inclinato di 45° (spesso ridotto) | Squadrette, righe | Rappresentazione frontale, illustrazioni tecniche |
| Monometrica | Assi X e Y a 90°; Asse Z perpendicolare senza riduzioni | Squadrette, righe, software CAD | Disegno militare, rappresentazioni tecniche accurate |
Rappresentazione Grafica dei Concetti
Il diagramma seguente rappresenta una visualizzazione radar dei principali criteri utili nella scelta del tipo di assonometria in base a scalabilità, precisione, semplicità e applicabilità didattica. Questo radar chart offre una panoramica visiva degli aspetti chiave e dei punti di forza di ciascun metodo assonometrico.
Risorse Multimediali
Per migliorare la comprensione visiva dell'assonometria, è stato incorporato un video didattico che spiega in maniera concisa e chiara i concetti base e i metodi per realizzare diagrammi assonometrici. Questo video è particolarmente utile per studenti e docenti che desiderano un supporto visivo oltre al testo.
FAQ - Domande Frequenti
Cos'è l'assonometria?
Quali sono i tipi principali di assonometria?
In che modo l'assonometria viene insegnata nella scuola media?
Quali sono i vantaggi dell'uso dell'assonometria nel disegno tecnico?
