بناء حلك الهندسي المتكامل: دمج رسم التكييف وحساب الأحمال في أوتوكاد على غرار أوتوفلويد

دليل شامل لتطوير برنامج متخصص يجمع بين قوة التصميم في أوتوكاد ودقة حسابات أحمال التكييف، مستلهمًا من وظائف أوتوفلويد.

إن طموحك لإنشاء برنامج متكامل يجمع بين إمكانيات الرسم الهندسي الدقيق في أوتوكاد وحسابات أحمال التكييف المعقدة، مع استهداف ميزات تضاهي برنامج أوتوفلويد، هو خطوة نحو توفير أداة قوية للمهندسين في مجال التكييف والتهوية والتدفئة (HVAC). يهدف هذا الدليل إلى تزويدك برؤية شاملة حول كيفية تحقيق هذا الهدف، مستعرضًا المكونات الأساسية، اعتبارات التطوير، والتقنيات اللازمة.

أبرز النقاط الرئيسية

التكامل العميق مع أوتوكاد: يجب أن يعمل البرنامج كإضافة سلسة داخل بيئة أوتوكاد، مستفيدًا من واجهات برمجة التطبيقات (APIs) الخاصة به لتعديل وإنشاء الكائنات الرسومية.
محرك حسابات أحمال دقيق: تطوير أو دمج نظام موثوق لحساب الأحمال الحرارية، يأخذ في الاعتبار جميع العوامل المؤثرة لضمان تصميم فعال لأنظمة التكييف.
وظائف شاملة مستوحاة من أوتوفلويد: السعي لتضمين ميزات متقدمة مثل الرسم ثنائي وثلاثي الأبعاد لمكونات HVAC، إدارة الطبقات، حصر الكميات، وإنشاء التقارير التفصيلية.

فهم برنامج أوتوفلويد (AutoFluid) كنموذج مرجعي

يُعتبر برنامج أوتوفلويد حزمة برامج CAD متخصصة، تعمل بشكل متكامل مع أوتوكاد. وهو مصمم خصيصًا للمهندسين العاملين في مجالات التكييف (HVAC)، السباكة، الأنظمة الصحية، وأنظمة السوائل الصناعية. يشتهر أوتوفلويد بقدرته على تسهيل إنشاء مخططات "الشوب دروينج" (Shop Drawings) والمخططات التنفيذية بكفاءة عالية، سواء كانت ثنائية أو ثلاثية الأبعاد. من أبرز وظائفه:

إنشاء مخططات تفصيلية لمجاري الهواء، الأنابيب، والتجهيزات.
أدوات مساعدة في حسابات أبعاد الشبكات.
إدارة متقدمة للطبقات والعناصر.
إمكانيات التحويل بين الرسومات ثنائية وثلاثية الأبعاد.
توليد قوائم الكميات (BOQ).

يهدف برنامجك المقترح إلى محاكاة هذه القدرات وتوفير تجربة مستخدم مماثلة أو محسنة ضمن بيئة أوتوكاد.

مثال على مخططات ميكانيكية يتم رسمها ببرامج مشابهة

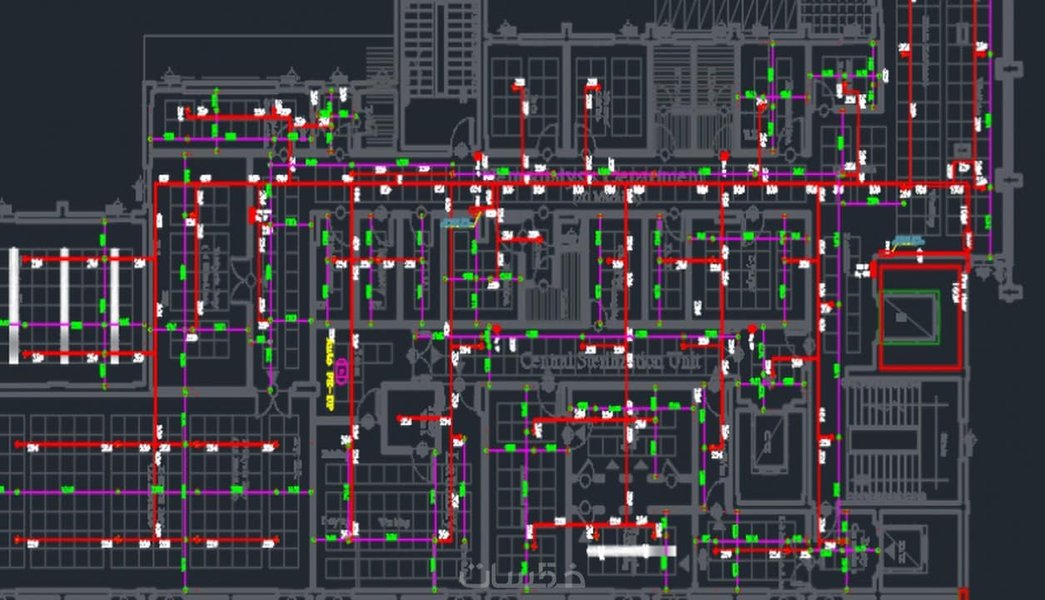

مخطط ميكانيكي يوضح تصميم أنظمة التكييف والصرف الصحي، مشابه لما يمكن إنشاؤه بواسطة أدوات CAD متخصصة.

المكونات الأساسية للبرنامج المتكامل المقترح

لتطوير برنامج يلبي متطلباتك، يجب أن يشتمل على عدة مكونات أساسية تعمل بتناغم:

1. التكامل مع بيئة أوتوكاد (AutoCAD Integration)

استخدام واجهات برمجة التطبيقات (APIs)

يعد هذا هو حجر الزاوية في المشروع. ستحتاج إلى استخدام واجهات برمجة تطبيقات أوتوكاد مثل AutoLISP، أو بشكل أكثر قوة ومرونة، .NET API (باستخدام لغات مثل C# أو VB.NET)، أو ObjectARX (باستخدام C++). تمكّنك هذه الواجهات من:

إنشاء أوامر وأدوات مخصصة داخل واجهة أوتوكاد (مثل أشرطة الأدوات Ribbons أو القوائم المنسدلة).
التحكم في كائنات الرسم (Lines, Polylines, Blocks, 3D Solids).
قراءة وكتابة بيانات الرسومات (DWG files).
التفاعل مع قاعدة بيانات أوتوكاد الداخلية.

2. قدرات الرسم والتصميم (Drawing and Design Capabilities)

رسم عناصر أنظمة التكييف

يجب أن يوفر البرنامج أدوات متخصصة لرسم مكونات أنظمة التكييف بدقة وسهولة، بما في ذلك:

مجاري الهواء (Ducts): بأشكال وأبعاد مختلفة (مستطيلة، دائرية، بيضاوية) مع الوصلات (Elbows, Tees, Reducers).
الأنابيب (Pipes): لأنظمة المياه المبردة أو الساخنة، مع التجهيزات (Fittings) والصمامات (Valves).
معدات التكييف: تمثيل وحدات مناولة الهواء (AHUs)، وحدات المروحة والملف (FCUs)، المكثفات، المبردات (Chillers)، وغيرها كبلوكات ذكية (Dynamic Blocks).
دعم الرسم ثنائي الأبعاد (2D) وثلاثي الأبعاد (3D) لتمثيل شامل للنظام.

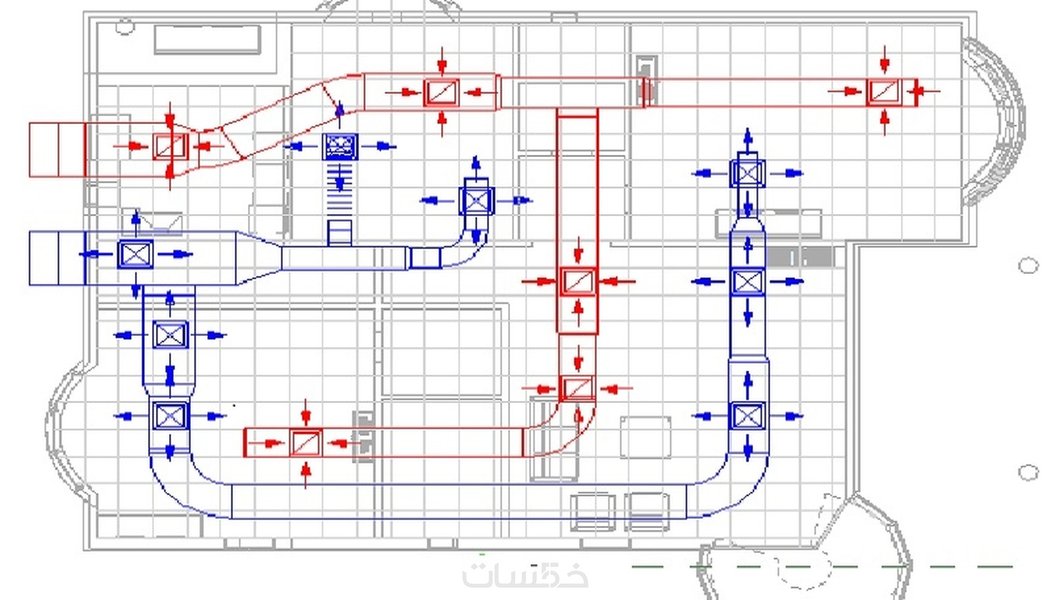

مثال على تصميم نظام تكييف مركزي تم إنشاؤه باستخدام برنامج أوتوكاد، يوضح أهمية أدوات الرسم الدقيقة.

3. محرك حساب أحمال التكييف (HVAC Load Calculation Engine)

هذه وظيفة حاسمة. يجب أن يكون البرنامج قادرًا على حساب الأحمال الحرارية (التبريد والتدفئة) بدقة. يمكن تحقيق ذلك عبر:

تطوير محرك حساب خاص: يتطلب فهمًا عميقًا لمعادلات انتقال الحرارة ومعايير ASHRAE.
التكامل مع برامج متخصصة: مثل HAP (Hourly Analysis Program) أو Trace 700، إما عن طريق استيراد/تصدير البيانات أو محاولة الربط المباشر (قد يكون معقدًا).

العوامل المؤثرة في حساب الأحمال:

يجب أن يأخذ المحرك الحسابي في الاعتبار عوامل متعددة، منها:

خصائص المبنى: المساحة، الارتفاع، مواد البناء (الجدران، الأسقف، الأرضيات)، العزل.
الظروف المناخية الخارجية: درجات الحرارة، الرطوبة، الإشعاع الشمسي (بناءً على الموقع الجغرافي والتوجيه).
الأحمال الداخلية: عدد الأشخاص، الإضاءة، المعدات والأجهزة الكهربائية، معدلات التهوية.
النوافذ والأبواب: مساحاتها، نوع الزجاج، معدلات التسرب.

4. إدارة الطبقات (Layer Management)

يجب أن يسمح البرنامج بتنظيم عناصر الرسم في طبقات (Layers) مخصصة ومنظمة (مثل طبقة لمجاري هواء الإمداد، وأخرى للراجع، وثالثة للأنابيب، وهكذا). هذا يسهل التحكم في العرض، التعديل، والطباعة.

5. حصر الكميات (Quantity Survey / BOQ)

ميزة قيمة تمكن المستخدم من استخراج قوائم الكميات للمواد المستخدمة تلقائيًا من الرسومات، مثل:

أطوال ومساحات مجاري الهواء (لحساب كميات الصاج والعزل).
أطوال الأنابيب وأنواعها.
عدد وأنواع الوصلات والتجهيزات والمعدات.

6. التحويل إلى ثلاثي الأبعاد (2D to 3D Conversion)

القدرة على تحويل المخططات ثنائية الأبعاد إلى نماذج ثلاثية الأبعاد، أو الرسم مباشرة في بيئة ثلاثية الأبعاد، يوفر رؤية أفضل للنظام ويساعد في كشف التعارضات (Clash Detection) مبكرًا.

مقارنة الميزات المتوقعة للبرنامج مع أوتوفلويد

لتوضيح كيف يمكن لبرنامجك المخصص أن يقارن أو يهدف إلى محاكاة أوتوفلويد، يعرض المخطط الشعاعي التالي تقييمًا افتراضيًا لبعض الجوانب الرئيسية. يشير هذا إلى مستوى الطموح في كل ميزة، حيث تمثل "البرنامج المقترح" الأهداف المرجوة من تطويرك.

تفسير المخطط: يهدف المخطط إلى إظهار الطموح في تطوير برنامج يوفر قدرات رسم متفوقة، دقة عالية في حساب الأحمال، وتكاملًا سلسًا، مع تحسينات محتملة في جوانب أخرى مقارنة بالحلول القائمة.

الهيكل الوظيفي للبرنامج المقترح

يوضح المخطط الذهني التالي الهيكل العام للوظائف والمكونات التي يمكن أن يتضمنها برنامجك المتكامل:

mindmap root["برنامج HVAC متكامل في أوتوكاد"] id1["التكامل مع أوتوكاد"] id1a[".NET API / ObjectARX"] id1b["أوامر وأدوات مخصصة"] id1c["قراءة/كتابة DWG"] id2["وحدة الرسم والتصميم"] id2a["رسم مجاري الهواء (2D/3D)"] id2b["رسم الأنابيب والتجهيزات (2D/3D)"] id2c["مكتبة بلوكات HVAC ذكية"] id2d["إدارة الطبقات المتقدمة"] id3["وحدة حساب الأحمال الحرارية"] id3a["إدخال بيانات المبنى والطقس"] id3b["معالجة الأحمال الخارجية (جدران، نوافذ، سقف)"] id3c["معالجة الأحمال الداخلية (أشخاص، إضاءة، أجهزة)"] id3d["حسابات التهوية والتسرب"] id3e["الالتزام بمعايير ASHRAE"] id4["الميزات الإضافية"] id4a["حصر الكميات (BOQ)"] id4b["إنشاء تقارير مفصلة"] id4c["تصدير البيانات (Excel, PDF)"] id4d["التحقق من التعارضات (مستقبلي)"] id5["واجهة المستخدم وقاعدة البيانات"] id5a["واجهة مستخدم رسومية (GUI) بديهية"] id5b["قاعدة بيانات للمواد والمكونات"]

شرح المخطط الذهني: يوضح هذا المخطط كيف يمكن تقسيم البرنامج إلى وحدات رئيسية مثل وحدة التكامل مع أوتوكاد، وحدة الرسم، وحدة حساب الأحمال، وميزات إضافية. كل وحدة تتفرع إلى وظائف ومكونات فرعية محددة تساهم في تحقيق الهدف العام للبرنامج.

اعتبارات وخطوات التطوير

لغات البرمجة والأدوات

C# أو VB.NET (مع .NET API): هي الخيارات الشائعة لتطوير إضافات أوتوكاد نظرًا لسهولة الاستخدام وقوة الإمكانيات.
C++ (مع ObjectARX): يوفر أداءً أعلى وتحكمًا أعمق، ولكنه يتطلب خبرة برمجية أكبر.
AutoLISP: مناسب للمهام البسيطة والبرمجة النصية السريعة، ولكن قد لا يكون كافيًا لبرنامج معقد.
قاعدة بيانات: يمكن استخدام ملفات XML أو قواعد بيانات خفيفة مثل SQLite لتخزين مواصفات المواد والمكونات وإعدادات البرنامج.

خطوات التطوير المقترحة

التحليل والتخطيط:
- دراسة متعمقة لوظائف أوتوفلويد والبرامج المشابهة.
- تحديد المتطلبات التفصيلية لبرنامجك.
- دراسة وثائق AutoCAD API بعناية.
تطوير الوحدات الأساسية:
- بناء وحدة التكامل مع أوتوكاد (الأوامر الأساسية، التفاعل مع واجهة المستخدم).
- تطوير وحدة الرسم لعناصر HVAC.
- بناء أو دمج محرك حساب الأحمال.
التكامل والاختبار:
- ربط وحدة الرسم بوحدة الحسابات.
- إجراء اختبارات شاملة على سيناريوهات ومشاريع متنوعة للتحقق من الدقة والأداء.
تطوير الميزات الإضافية:
- إضافة وظائف حصر الكميات.
- تطوير نظام إنشاء التقارير.
- تحسين واجهة المستخدم بناءً على التغذية الراجعة.
التوثيق والدعم:
- إنشاء دليل مستخدم شامل.
- توفير آليات للدعم الفني.

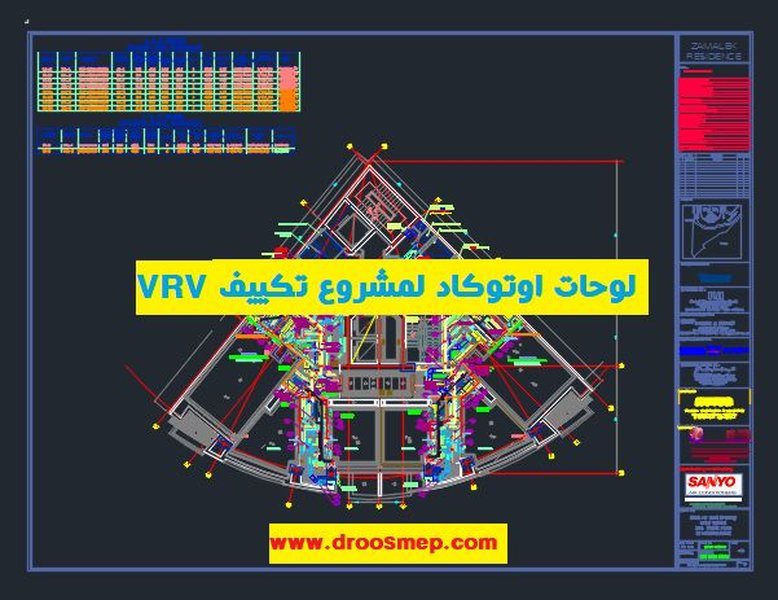

مثال لمشروع تكييف مركزي بنظام VRV مرسوم على أوتوكاد، مما يبرز الحاجة لأدوات متخصصة.

فيديو تعليمي: حساب الأحمال الحرارية باستخدام برنامج HAP

يُعتبر برنامج HAP (Hourly Analysis Program) من الأدوات الرائدة في حساب الأحMAL الحرارية لأنظمة التكييف. فهم كيفية عمل هذه البرامج يمكن أن يوفر رؤى قيمة عند تطوير وحدة حساب الأحمال الخاصة بك أو عند التفكير في كيفية التكامل معها. الفيديو التالي يقدم شرحًا عمليًا لتطبيق برنامج HAP، وهو مفيد لفهم الأسس والمفاهيم المتعلقة بحسابات الأحمال.

شرح عملي لحساب الأحمال الحرارية باستخدام برنامج HAP، يوضح تعقيدات العملية وأهمية الدقة.

يقدم هذا الفيديو نظرة على كيفية إدخال البيانات المتعلقة بالمبنى، والظروف المناخية، والأحمال الداخلية، وكيف يقوم البرنامج بتحليل هذه البيانات لتقدير حمل التبريد والتدفئة اللازم. هذه المعرفة أساسية لتطوير جزء حساب الأحمال في برنامجك المتكامل.

جدول ملخص للوظائف الرئيسية وتقنيات التنفيذ المحتملة

يوضح الجدول التالي ملخصًا للوظائف الأساسية التي يجب أن يتضمنها برنامجك المتكامل، مع وصف موجز وأمثلة على التقنيات أو الأدوات التي يمكن استخدامها في عملية التطوير.

الوظيفة الرئيسية	الوصف	تقنيات/أدوات التنفيذ المحتملة
الرسم الهندسي ثنائي/ثلاثي الأبعاد	إنشاء وتمثيل دقيق لمكونات نظام التكييف (مجاري هواء، أنابيب، معدات).	AutoCAD .NET API (C#), ObjectARX (C++), مكتبات بلوكات ديناميكية.
حساب أحمال التكييف	تحديد الأحمال الحرارية (تبريد/تدفئة) بناءً على خصائص المبنى والبيئة.	تطوير خوارزميات خاصة بناءً على معايير ASHRAE، أو التكامل (استيراد/تصدير) مع برامج مثل HAP.
إدارة الطبقات (Layers)	تنظيم عناصر الرسم في طبقات منفصلة لتسهيل الإدارة والتحكم.	أوامر AutoCAD API للتحكم في خصائص الطبقات.
حصر الكميات (BOQ)	استخراج تلقائي لقوائم المواد والكميات من الرسومات.	برمجة لاستخلاص البيانات من خصائص الكائنات الرسومية وتصديرها (Excel, CSV).
مكتبة المكونات	توفير مكتبة قابلة للتخصيص من مكونات HVAC القياسية (مراوح، وحدات، وصلات).	بلوكات أوتوكاد (Blocks) مع سمات (Attributes)، أو قاعدة بيانات خارجية للمكونات.
إنشاء التقارير	توليد تقارير مفصلة عن حسابات الأحمال وقوائم الكميات.	مكتبات إنشاء ملفات PDF أو Excel (مثل iTextSharp, EPPlus لـ .NET).
واجهة المستخدم (UI)	توفير واجهة سهلة الاستخدام ومتكاملة مع أوتوكاد.	إنشاء أشرطة أدوات (Ribbons) ولوحات (Palettes) مخصصة باستخدام AutoCAD API.

أسئلة شائعة (FAQ)

ما هي أبرز التحديات في تطوير مثل هذا البرنامج؟

أبرز التحديات تشمل:

التعقيد البرمجي: التعامل مع AutoCAD API يتطلب معرفة برمجية جيدة.
دقة حسابات الأحمال: ضمان صحة وموثوقية الحسابات يتطلب فهمًا هندسيًا عميقًا ومعايير دقيقة.
التكامل السلس: جعل البرنامج يعمل بكفاءة وسلاسة داخل بيئة أوتوكاد دون التأثير على أدائه.
واجهة المستخدم: تصميم واجهة مستخدم بديهية وسهلة الاستخدام للمهندسين.
الوقت والتكلفة: تطوير برنامج شامل بميزات متقدمة هو مشروع كبير يتطلب وقتًا واستثمارًا كبيرين.

هل يمكنني الاعتماد على أدوات مفتوحة المصدر في التطوير؟

نعم، يمكن الاستفادة من مكتبات وأدوات مفتوحة المصدر في جوانب معينة، مثل:

مكتبات لمعالجة ملفات البيانات (مثل CSV أو XML).
مكتبات لإنشاء التقارير (مثل بعض مكتبات PDF).
ربما بعض الخوارزميات الرياضية أو الهندسية الأساسية إذا كانت متاحة وموثوقة.

ومع ذلك، فإن الجزء الأساسي المتعلق بالتكامل المباشر مع أوتوكاد سيعتمد بشكل كبير على واجهات برمجة التطبيقات التي توفرها Autodesk.

كم من الوقت قد يستغرق تطوير برنامج بهذه المواصفات؟

يعتمد الوقت بشكل كبير على عدة عوامل:

نطاق الميزات: كلما زادت الميزات والتعقيد، زاد وقت التطوير.
حجم فريق التطوير وخبرته: فريق أكبر بخبرات متنوعة قد ينجز العمل بشكل أسرع.
جودة التخطيط والاختبار: التخطيط الجيد والاختبار المستمر يمكن أن يقلل من المشاكل لاحقًا.

بشكل عام، يمكن أن يستغرق مشروع كهذا من عدة أشهر إلى أكثر من سنة، خاصة إذا كان الهدف هو الوصول إلى مستوى مشابه لبرامج تجارية راسخة مثل أوتوفلويد.

هل يجب أن يدعم البرنامج اللغة العربية؟

إذا كان البرنامج موجهًا للمستخدمين في المنطقة العربية، فإن دعم اللغة العربية في واجهة المستخدم والتقارير سيكون ميزة كبيرة وضرورية لسهولة الاستخدام والقبول. يجب أخذ ذلك في الاعتبار منذ مراحل التصميم الأولى، بما في ذلك اتجاه النص (من اليمين إلى اليسار) وترجمة المصطلحات الفنية بدقة.
