自動車のDTCコード徹底解説：あなたの車の隠れたSOSサインを読み解く

エンジン警告灯が点灯したら？DTCの基本から最新の車検制度まで、知っておくべき全て。

現代の自動車は、多数の電子制御ユニット（ECU）によって複雑なシステムが管理されています。これらのシステムに何らかの異常が発生した際に記録されるのが、DTC（Diagnostic Trouble Code：故障診断コード）です。DTCは、車両の問題を特定し、迅速かつ正確な修理を行うための重要な手がかりとなります。この記事では、DTCの基本概念から、その構造、確認方法、そして日本の車検制度との関連性までを包括的に解説します。

ハイライト：DTC理解のキーポイント

故障の早期発見: DTCは車両の潜在的な問題を早期に警告し、大きなトラブルに発展する前に対処する機会を提供します。
診断の効率化: 標準化されたコード体系により、整備士は故障箇所を迅速に特定し、修理時間を短縮できます。
車検制度との連携: 日本ではOBD検査が導入され、特定のDTCが記録されていると車検に合格できないため、DTCの理解は不可欠です。

DTCとは何か？自動車の自己診断システム

DTCは、日本語で「故障診断コード」や「診断トラブルコード」とも呼ばれ、自動車の電子制御ユニット（ECU）が、自身が管理するシステム内で何らかの異常や故障を検知した際に記録・保存する特定の英数字コードです。ECUはエンジン、トランスミッション、ABS、エアバッグなど、車両の様々な部分を監視しており、センサーからの情報が規定値から逸脱したり、システムが期待通りに作動しなかったりすると、それを故障として認識します。

DTCの基本的な役割

DTCの主な役割は、車両のどの部分にどのような種類の不具合が発生しているのかを整備士やオーナーに示すことです。これにより、問題の診断プロセスが大幅に簡略化され、推測に頼ることなく具体的な故障箇所にアプローチできるようになります。特に排出ガスに関連するシステムの異常検知に重点が置かれていますが、それ以外の多岐にわたるシステムの異常も対象となります。

警告灯との連携

ECUがDTCを記録すると、多くの場合、運転席のダッシュボードにある警告灯（例：チェックエンジンランプ、MIL：Malfunction Indicator Lamp）を点灯させてドライバーに異常を知らせます。この警告灯は、車両に何らかの診断が必要であることを示す最初のサインとなります。ただし、警告灯が点灯していなくても、ECU内にDTCが記録されている「保留コード」のようなケースも存在します。

DTCコードの構造と分類

DTCは通常、アルファベット1文字と4桁の数字（例: P0123）から成る5桁のコードで構成されています。この構造はSAE（米国自動車技術者協会）やISO（国際標準化機構）によって規格化されており、一定の規則性を持っています。

コードの基本構成

DTCの各桁には意味があり、これらを理解することで故障の概要を把握できます。

最初の文字 (アルファベット): 故障が発生している車両の主要システムを示します。
2番目の文字 (数字): コードの種別を示します。「0」はSAEによって定義された共通コード（ジェネリックコード）、「1」や「2」、「3」は自動車メーカーが独自に設定したメーカー固有コード（エンハンストコード）であることが一般的です。
3番目の文字 (数字またはアルファベット): 影響を受けている具体的なサブシステムを示します。
4番目と5番目の文字 (数字またはアルファベット): 個別の故障内容を特定します。

主要なカテゴリ

最初のアルファベットは、主に以下の4つのカテゴリに分類されます。

コード	システムカテゴリ	説明
P (Powertrain)	パワートレイン	エンジン、トランスミッション、燃料システム、排出ガス制御システムなど、車両の動力系統に関連する故障。
C (Chassis)	シャシー	ABS（アンチロックブレーキシステム）、ESP（横滑り防止装置）、エアサスペンション、ステアリングシステムなど、車体・足回りに関連する故障。
B (Body)	ボディ	エアバッグ、エアコン、パワーウィンドウ、灯火類、オーディオシステムなど、車体電装品や内装・外装に関連する故障。
U (Network Communication)	ネットワーク通信	ECU間の通信ネットワーク（CAN、LINなど）のエラーや、モジュール間の通信不良に関連する故障。

DTCの主要カテゴリとそれぞれの担当領域

共通コードとメーカー固有コード

DTCには、SAE J2012やISO 15031-6などで規格化され、どのメーカーの車両でも概ね同じ意味を持つ「共通コード（Generic Codes）」と、各自動車メーカーが独自に設定する「メーカー固有コード（Manufacturer-Specific Codes / Enhanced Codes）」があります。メーカー固有コードは、特定の車種やシステムに特化した詳細な診断情報を提供するために用いられます。

DTCの確認方法：車の声を聞くツール

DTCを読み取るには、専用の診断機器が必要になります。このプロセスは、On-Board Diagnostics（OBD）システム、特にOBD2規格に基づいて行われます。

OBDポートとスキャンツール

ほとんどの現代車には、運転席の足元付近やダッシュボード下部に「OBDポート（OBD2コネクタ）」と呼ばれる16ピンの台形コネクタが設置されています。このポートに「スキャンツール（故障診断機）」を接続することで、ECUに記録されているDTCを読み出すことができます。スキャンツールには、プロの整備士が使用する高機能なものから、DIYユーザー向けの比較的安価なものまで様々な種類があります。

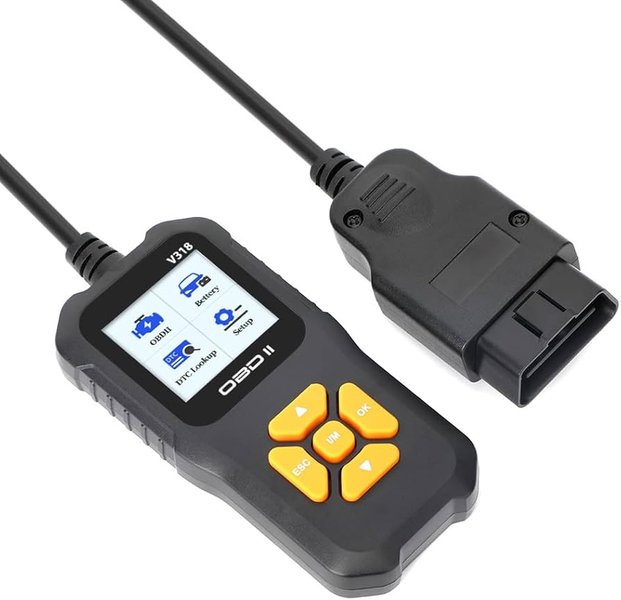

市販されているOBD2スキャンツールの一例。車両のOBDポートに接続してDTCを読み取ります。

フリーズフレームデータとは？

Pコード（パワートレイン関連）の場合、DTCが記録された瞬間の車両状態に関する情報（エンジン回転数、車速、冷却水温、燃料システムの状態など）も同時に「フリーズフレームデータ」として保存されることがあります。このデータは、故障発生時の状況を把握し、原因究明に役立つ貴重な情報となります。

スマートフォンアプリの活用

近年では、BluetoothやWi-Fiでスマートフォンと連携する小型のOBD2アダプタも普及しています。専用アプリを使用することで、手軽にDTCの読み取りや消去、さらにはリアルタイムの車両データを表示できるものもあります。ただし、機能や対応範囲は製品によって異なるため、選択には注意が必要です。

DTCの種類と特徴

DTCには、その性質によっていくつかの種類が存在します。

アクティブDTCと保留DTC

「アクティブDTC」は現在発生している、または診断サイクルで確認された故障を示し、多くの場合警告灯を点灯させます。「保留DTC（Pending Code）」は、1回の診断サイクルで異常が検出されたものの、警告灯を点灯させるほど深刻ではないか、まだ確定診断に至っていない状態を示します。これが複数回の診断サイクルで再現されるとアクティブDTCに移行することがあります。

永続DTC (PDTC: Permanent DTC) とは？

一部の排出ガス関連の重要なDTCは、「永続DTC（Permanent Diagnostic Trouble Code: PDTC）」として記録されることがあります。通常のDTCはスキャンツールで消去したり、バッテリーを外したりすることでリセットできる場合がありますが、PDTCはECUがその故障が確実に修復されたと判断するまで消去されません。これは、排出ガス規制を遵守するために重要な機能です。

DTCと車両メンテナンス

DTCは、車両の健全性を維持し、安全な運転を確保するために非常に重要です。

早期対応の重要性

警告灯が点灯したり、DTCが記録されたりした場合は、問題を放置せず、早めに専門の整備工場で診断を受けることが推奨されます。軽微な問題であっても、放置することでより深刻な故障に発展し、修理費用が高額になったり、安全性が損なわれたりする可能性があります。

修理プロセスの流れ

DTCの読み取り：スキャンツールを使用してECUからDTCとフリーズフレームデータを取得します。
故障箇所の特定：DTCと関連情報を基に、整備マニュアルやデータベースを参照して具体的な故障原因を絞り込みます。
点検・修理：特定された部品やシステムの点検、必要に応じて修理または交換を行います。
DTCの消去：修理完了後、スキャンツールを使用してECUからDTCを消去します。
確認走行：試運転を行い、同じDTCが再発しないか、車両が正常に機能するかを確認します。

DTC診断システムの有効性評価

自動車のDTC診断システムは非常に有用ですが、その有効性はいくつかの要因に左右されます。以下のレーダーチャートは、DTC診断に関連する様々な要素の一般的な評価を示したものです。例えば、「コード標準化」は広範な車種での互換性をもたらしますが、「メーカー固有情報」へのアクセスは診断の深さを左右します。「ユーザーアクセス性」はDIY診断の容易さ、「専門診断の精度」は複雑な問題解決能力を示し、「コスト」は診断ツールや専門家への依頼費用を反映しています。

DTC診断システムの有効性に関する要因の比較

OBD検査と特定DTC：日本の車検制度におけるDTCの役割

日本では、自動車の安全確保と環境保全を目的として、車載式故障診断装置（OBD）を活用した検査制度（OBD検査）が段階的に導入されています。

日本のOBD検査制度

2021年10月1日以降の新型国産車、および2022年10月1日以降の新型輸入車を対象に、OBD点検が義務付けられています。これは、従来の目視や機能確認に加え、スキャンツールを用いてECUに記録されたDTCを読み出し、保安基準への適合性を確認するものです。さらに、2024年（輸入車は2025年）からは、継続検査（車検）時にもOBD検査が本格導入され、対象が拡大しています。

特定DTCと車検への影響

OBD検査では、特に排出ガス性能や運転支援システム（ADAS）など、保安基準に直接関わる重大な故障を示すDTCを「特定DTC（特定故障コード）」として定義しています。車検時にこれらの特定DTCがECUに記録されている場合、その車両は保安基準不適合と判断され、車検に合格できません。自動車技術総合機構のサーバーに特定DTCのリストが蓄積され、検査時には車両から読み取ったDTCがこれに該当するか照会されます。

このため、チェックエンジンランプが点灯していなくても、特定DTCが記録されていれば車検に通らない可能性があります。日頃からの適切なメンテナンスと、必要に応じたDTCの確認・修復がより一層重要になっています。

DTC関連情報の全体像：マインドマップ

自動車のDTCは多岐にわたる要素と関連しています。以下のマインドマップは、DTCを中心としたエコシステムを視覚的に示したものです。中心にある「自動車のDTC」から、その定義、コード体系、確認方法、そしてOBD検査のような関連制度に至るまで、主要な概念とその繋がりを俯瞰することができます。

mindmap root["自動車のDTC
(Diagnostic Trouble Code)"] id1["定義と役割"] id1a["ECUによる故障検知"] id1b["故障箇所の特定支援"] id1c["警告灯の作動トリガー"] id1d["車両の安全性・環境性能維持"] id2["コード体系"] id2a["5桁の英数字コード"] id2b["プレフィックス (P, C, B, U)"] id2c["共通コード (SAE/ISO)"] id2d["メーカー固有コード"] id3["確認方法"] id3a["OBDポートへの接続"] id3b["スキャンツールの使用"] id3c["フリーズフレームデータ"] id3d["スマートフォンアプリ連携"] id4["DTCの種類"] id4a["アクティブDTC"] id4b["保留DTC (Pending)"] id4c["永続DTC (Permanent)"] id5["関連制度と影響"] id5a["OBD (On-Board Diagnostics)"] id5b["日本のOBD検査制度"] id5c["特定DTCと車検"] id5d["排出ガス規制"] id6["対応と注意点"] id6a["早期診断と修理"] id6b["専門家への相談"] id6c["DTC消去のタイミング"] id6d["整備マニュアルの参照"]

DTCとその関連要素についてのマインドマップ

DTCとOBDについて学ぶ：解説動画

DTCやOBDシステムの概念について、より深く理解するための一助として、以下の動画が参考になります。この動画では、元サービスマニュアル制作者がOBDとDTCの基本的な仕組みや、それらが整備現場でどのように活用されているかについて解説しています。専門的な視点からの説明は、DTCの重要性や役割をより具体的に把握するのに役立つでしょう。

元サービスマニュアル製作者が語るOBDとDTCについての解説

DTC診断の際の注意点

DTCは原因ではなく結果を示す: DTCはあくまで「どのシステムにどのような異常が検知されたか」を示すものであり、必ずしも故障の根本原因を直接指し示すわけではありません。例えば、「P0301（1番シリンダー失火）」というDTCでも、原因は点火プラグ、イグニッションコイル、燃料インジェクター、圧縮不良など多岐にわたります。
正確な情報は整備マニュアルで: DTCの具体的な意味や診断手順は、車種やメーカーによって異なる場合があります。必ず該当車両の整備マニュアルを参照することが最も確実です。
安易なDTC消去は避ける: 問題が解決していない状態でDTCを消去しても、根本的な解決にはなりません。再発する可能性が高く、場合によっては問題を悪化させることもあります。修理が完了したことを確認してから消去すべきです。
専門家への相談: DTCの解釈や原因特定、修理には専門的な知識と経験が必要です。特に複雑な問題や安全に関わるシステムの故障の場合は、信頼できる整備工場に相談しましょう。

よくある質問 (FAQ)

DTCとは具体的に何ですか？

DTC（Diagnostic Trouble Code）は、自動車の電子制御ユニット（ECU）が車両システム内の異常や故障を検知した際に記録する、標準化された故障コードです。これにより、問題箇所や内容を特定する手がかりとなります。

DTCコードはどうやって確認できますか？

車両のOBDポート（通常は運転席付近）にOBD2スキャンツール（故障診断機）を接続することで、ECUに記録されているDTCを読み出すことができます。スマートフォンアプリと連携する小型アダプタもあります。

DTCが表示されたら、どうすれば良いですか？

DTCが記録され、特に警告灯が点灯した場合は、速やかに専門の整備工場で診断を受けることをお勧めします。DTCは故障の症状を示しているため、原因を特定し適切な修理が必要です。

自分でDTCを消去しても大丈夫ですか？

故障の根本原因が解決されていない状態でDTCを消去しても、問題は再発する可能性が高いです。修理が完了し、問題がないことを確認した後に消去するのが基本です。安易な消去は診断を困難にすることもあります。

特定DTCとは何ですか？車検に影響しますか？

特定DTCとは、日本のOBD検査制度において、排出ガス性能や安全装置など保安基準に大きく関わる重大な故障を示すDTCのことです。車検時にこれらの特定DTCが記録されていると、車検に合格できません。

結論

自動車のDTCは、現代の車両メンテナンスにおいて不可欠な情報源です。DTCを理解し、適切に対応することは、車両の性能維持、安全確保、そして環境負荷の低減に繋がります。特に日本のOBD検査制度の本格化に伴い、DTCの重要性はますます高まっています。警告灯が点灯した場合や車両に異常を感じた際には、DTCの確認を含めた専門的な診断を受け、安心・安全なカーライフを送りましょう。
