פיצוח סודות הקירור: מבט מעמיק על ניהול תרמי במנועי מטוסים והזדמנויות בשוק המתפתח
סקירה מקיפה של טכנולוגיות, שחקנים מרכזיים, מגמות עתידיות ואסטרטגיות כניסה לשוק פתרונות הניהול התרמי בתעופה.
עיקרי הדברים: תובנות מפתח
- מורכבות גוברת: הצורך בניהול תרמי יעיל במנועי תעופה הופך קריטי יותר ויותר עם העלייה בעומסי החום הנובעים ממנועים חזקים יותר, ריבוי מערכות אלקטרוניות, והמעבר להנעה חשמלית והיברידית.
- חדשנות מתמדת: השוק דוחף לפיתוח טכנולוגיות קירור מתקדמות, חומרים קלים יותר, ומערכות משולבות וחכמות, תוך דגש על יעילות אנרגטית, הפחתת משקל ואמינות מקסימלית.
- הזדמנות אסטרטגית: למרות נוכחותם של שחקנים מבוססים, קיימות הזדמנויות משמעותיות לשחקנים חדשים, במיוחד בתחומי נישה טכנולוגיים, פתרונות למערכות הנעה עתידיות, ומתן ערך מוסף באמצעות חדשנות במשקל, ביעילות או בעלות.
הקדמה: החשיבות הקריטית של ניהול תרמי בתעופה
ניהול תרמי בסביבת מנועי תעופה הוא תחום הנדסי חיוני המבטיח את פעולתם התקינה, יעילותם, בטיחותם ואמינותם של מנועים הפועלים בתנאים קיצוניים של טמפרטורה ולחץ. מערכות אלו אחראיות על פינוי חום עודף הנוצר ברכיבי המנוע השונים, ולעיתים גם על ניצול חום זה למטרות אחרות במטוס, כמו חימום דלק או מיזוג אוויר. ככל שמנועים הופכים חזקים ויעילים יותר, וככל שמערכות אלקטרוניות משולבות יותר במטוס, כך גדל האתגר של ניהול עומסי החום.
סוגי פתרונות לניהול תרמי במנועי תעופה
מגוון רחב של טכנולוגיות ושיטות משמשות לניהול תרמי במנועי תעופה, המותאמות לסוג המנוע, גודל המטוס ודרישות הביצועים הספציפיות.
מחליפי חום (Heat Exchangers)
רכיבים מרכזיים אלו מאפשרים העברת חום בין שני זורמים (למשל, נוזל לאוויר, נוזל לנוזל, אוויר לאוויר) מבלי שהזורמים יתערבבו. סוגים נפוצים כוללים:

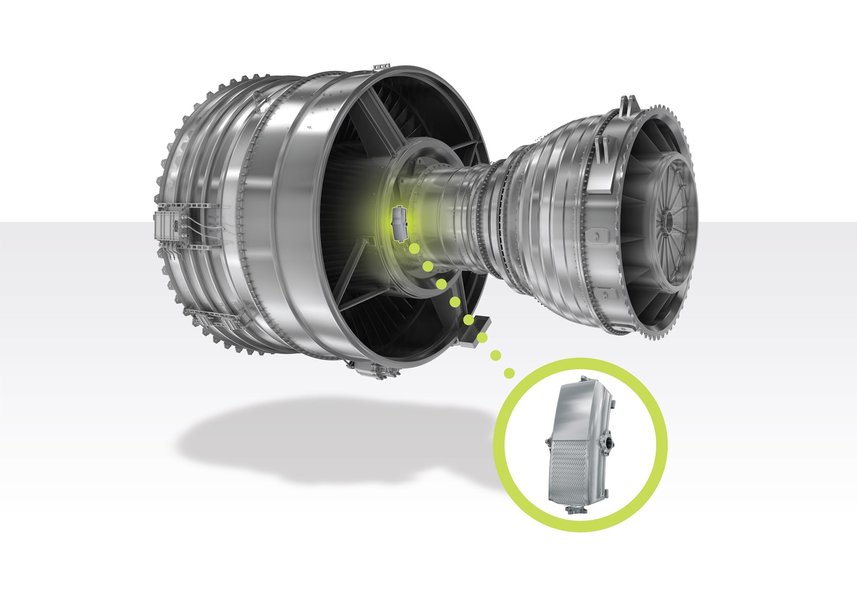

דוגמה למחליף חום המשמש במערכות תעופתיות.
- מחליפי חום מקוררי אוויר (Air-Cooled Heat Exchangers): משתמשים באוויר הסביבה או באוויר זרימה (ram air) לקירור. נפוצים במיוחד במהירויות טיסה מתונות.
- מחליפי חום מקוררי נוזל (Liquid-Cooled Heat Exchangers): משתמשים בנוזל קירור ייעודי (כגון מים-גליקול או שמן) להעברת חום.
- מחליפי חום מקוררי דלק (Fuel-Cooled Heat Exchangers - FCOC): מנצלים את הדלק כגוף קולט חום לפני הזרקתו למנוע. תהליך זה גם מחמם את הדלק, מה שתורם להזרקה יעילה יותר.
- מחליפי חום שמן-אוויר (Air-Cooled Oil Coolers - ACOC): משמשים לקירור שמן הסיכה של המנוע באמצעות זרם אוויר.
- מחליפי חום אוויר-אוויר (Air-to-Air Heat Exchangers): משמשים לקירור או חימום זרמי אוויר שונים במערכות המטוס, למשל לקירור אוויר דחוס (bleed air) ממנוע לפני כניסתו למערכת בקרת האקלים (ECS).
- מחליפי חום מסוג פלטה-סנפיר (Plate-Fin Heat Exchangers): נפוצים מאוד בשל יחס שטח פנים לנפח גבוה, המאפשר יעילות העברת חום טובה במשקל וגודל קומפקטיים.
- מחליפי חום מסוג קליפה וצינורות (Shell-and-Tube Heat Exchangers): שיטה ותיקה, לעיתים בשימוש במערכות גדולות יותר או כאשר יש צורך בעמידות גבוהה ללחצים.
- מחליפי חום מיקרו-צינוריות (Microtube Heat Exchangers): טכנולוגיה מתקדמת המאפשרת קירור קומפקטי ויעיל במיוחד, עם פוטנציאל להפחתת משקל משמעותית.
מערכות נוספות לניהול תרמי
- מערכות מחזור קיטור (Vapor Cycle Systems - VCS): דומות למערכות מיזוג אוויר ביתיות או לרכב, משתמשות בחומר קירור (קרר) העובר שינויי פאזה (אידוי ועיבוי) לספיגת והעברת חום. יעילות מאוד לקירור עומסי חום גבוהים, למשל באוויוניקה או בתאי נוסעים.
- מערכות קירור/חימום נוזלי (Liquid Cooling/Heating Systems): לולאות סגורות של נוזל קירור המעביר חום בין רכיבים חמים לגוף קולט חום (למשל, מחליף חום או דופן המטוס).
- העברת חום בהסעה (Convective Heat Transfer Systems): תכנון רכיבים עם שטח פנים מוגדל, כמו סנפירי קירור (fins), לפיזור חום יעיל יותר לסביבה באמצעות זרימת אוויר טבעית או מאולצת.
- מערכות אוורור מאולץ (Forced Ventilation Systems): שימוש במאווררים או מפוחים להגברת זרימת האוויר על פני רכיבים חמים לפינוי חום.
- התקנים תרמו-אלקטריים (Thermoelectric Devices / Peltier Devices): מבוססים על אפקט פלטייה ליצירת הפרש טמפרטורות כאשר זרם חשמלי עובר דרכם. פחות נפוצים לקירור עומסי חום גדולים במנועים, אך יכולים לשמש ליישומים מקומיים וקטנים.
- חומרים לממשק תרמי (Thermal Interface Materials - TIMs): כגון משחות תרמיות, פדים תרמיים או דבקים מוליכי חום, המשמשים לשיפור מעבר החום בין שני משטחים מוצקים (למשל, בין רכיב אלקטרוני לגוף קירור).
- גופי קירור פסיביים (Passive Heatsinks): מבנים העשויים מחומרים בעלי מוליכות תרמית גבוהה (כגון אלומיניום או נחושת) המיועדים לספוג חום מרכיב ולפזרו לסביבה באמצעות הסעה טבעית וקרינה.
מערכות ניהול תרמי משולבות (Integrated Thermal Management Systems - TMS)
גישה מערכתית המשלבת מספר שיטות ורכיבים לניהול החום בצורה אופטימלית בכלל מערכות המנוע והמטוס. מערכות אלו, כמו ה-Power and Thermal Management System (PTMS) במטוס ה-F-35, חיוניות לניהול עומסי חום הולכים וגדלים במנועים מודרניים, אלקטרוניקת כוח ומערכות אנרגיה אחרות. הן תורמות ליעילות דלק, הפחתת פליטות ושיפור ביצועי המטוס הכוללים.
יישומים ואזורים קריטיים לניהול תרמי במנוע
ניהול תרמי נדרש כמעט בכל אזור במנוע ובסביבתו הקרובה בו נוצר חום משמעותי או שרכיבים רגישים לשינויי טמפרטורה קיצוניים.
- ליבת המנוע (Engine Core):
מדחסים (Compressors), תאי בעירה (Combustors) וטורבינות (Turbines)
אזורים אלו מייצרים כמויות חום אדירות עקב דחיסת אוויר, שריפת דלק וזרימת גזים חמים. קירור להבי טורבינה, למשל, חיוני למניעת התכה ולאפשר טמפרטורות כניסה גבוהות יותר לטורבינה, מה שמשפר את נצילות המנוע. פתרונות כוללים הזרמת אוויר קריר יותר (bleed air) דרך מעברים פנימיים בלהבים.
- מערכות שמן סיכה (Lubrication Oil Systems):
קירור שמן
שמן הסיכה סופג חום רב מהחלקים הנעים במנוע (מיסבים, גלגלי שיניים). יש לקרר את השמן כדי לשמור על צמיגותו ותכונות הסיכה שלו. פתרונות נפוצים הם מחליפי חום שמן-דלק (FCOC) או שמן-אוויר (ACOC).
- מערכות דלק (Fuel Systems):
חימום וקירור דלק
הדלק משמש לעיתים קרובות כגוף קולט חום (heat sink) לקירור מערכות אחרות (כמו שמן או אלקטרוניקה) באמצעות מחליפי חום. חימום מבוקר של הדלק יכול למנוע היווצרות גבישי קרח בגובה רב ולשפר את יעילות הבעירה.
- אלקטרוניקה ומערכות בקרה (Avionics and Control Systems):
קירור רכיבים אלקטרוניים
רכיבים אלקטרוניים, במיוחד אלקטרוניקת כוח (כמו FADEC - Full Authority Digital Engine Control), רגישים לחום ודורשים קירור לשמירה על אמינותם וביצועיהם. פתרונות יכולים לכלול קירור אוויר מאולץ, לוחות קרים (cold plates) מקוררי נוזל, או שימוש במחזור קיטור.
- יחידות כוח עזר (Auxiliary Power Units - APU):
יחידות APU, שהן למעשה מנועי טורבינה קטנים, מייצרות חום משלהן ודורשות מערכות ניהול תרמי ייעודיות.
- אוויר דחוס (Bleed Air):
אוויר הנלקח מהמדחס של המנוע הוא חם מאוד ודורש קירור משמעותי (לרוב באמצעות מחליפי חום אוויר-אוויר) לפני שניתן להשתמש בו למערכות אחרות כמו מיזוג אוויר בתא הנוסעים (ECS), הפשרת כנפיים, או התנעת מנועים.
התאמת פתרונות ניהול תרמי לפי מגזר וגודל מטוס
המגזר האזרחי
מטוסים מסחריים גדולים (לדוגמה, מטוסי נוסעים של בואינג ואיירבוס)
במטוסים אלו, מערכות הניהול התרמי מורכבות מאוד. הן צריכות להתמודד עם עומסי חום גבוהים המופקים ממנועי טורבו-פאן חזקים, מערכות מיזוג אוויר מורכבות (הכוללות קירור וחימום של תא הנוסעים והצוות), ומערכות אלקטרוניקה רבות. דגש רב מושם על יעילות תרמית גבוהה לצורך חיסכון בדלק והפחתת עלויות תפעול. הפתרונות כוללים שילוב של מחליפי חום מסוגים שונים, מערכות קירור נוזלי, ומערכות בקרת אקלים מתוחכמות.
מטוסים קטנים יותר (מטוסי מנהלים, מטוסים קלים, מנועי בוכנה וטורבו-פרופ)
במטוסים אלו, מערכות הניהול התרמי פחות מורכבות בדרך כלל, אך עדיין חיוניות לפעולה תקינה ובטוחה. הפתרונות עשויים לכלול מחליפי חום פשוטים יותר לקירור שמן ואוויר, ואוורור טבעי או מאולץ.
המגזר הצבאי
מטוסי קרב (לדוגמה, F-35, F-16)
במטוסים צבאיים, ובמיוחד במטוסי קרב, עומסי החום גבוהים אף יותר מאשר במטוסים אזרחיים. זאת, עקב ביצועים קיצוניים (מהירויות על-קוליות, תמרונים חדים), מנועי טורבו-סילון או טורבו-פאן עם יחס דחף למשקל גבוה, מערכות אוויוניקה מתקדמות (מכ"ם, לוחמה אלקטרונית), ומערכות נשק. מערכות ניהול תרמי חייבות להיות קלות משקל, קומפקטיות, עמידות בתנאי סביבה קיצוניים (טמפרטורות, תאוצות גבוהות, רעידות), ולפעול באמינות גבוהה. מערכת ה-PTMS (Power and Thermal Management System) של Honeywell במטוס ה-F-35 היא דוגמה למערכת משולבת ומתקדמת כזו. חברת Collins Aerospace מפתחת מערכות דור הבא כמו ה-EPACS (Electrical Power and Cooling System) המציעות יכולות קירור משופרות משמעותית.
מסוקים וכלי טיס למשימות מיוחדות
במסוקים ובכלי טיס אחרים למשימות מיוחדות, נדרשים פתרונות קירור דינמיים וקומפקטיים, המותאמים לעיתים קרובות לתנאי ריחוף או טיסה במהירות נמוכה, שם זרימת האוויר הטבעית מוגבלת. מערכות ניהול תרמי צריכות להיות מותאמות לדרישות טקטיות, כולל יכולת פעולה בסביבות מאובקות או חמות במיוחד.
תרשים מכ"ם המציג חשיבות יחסית של קריטריונים לבחירת פתרונות ניהול תרמי בסגמנטים שונים בתעופה (הערכה מבוססת דעה).
תרשים המכ"ם לעיל מציג הערכה של החשיבות היחסית של קריטריונים שונים בבחירת פתרונות ניהול תרמי עבור סוגי מטוסים שונים. לדוגמה, במטוסי קרב, אמינות ומשקל נמוך עשויים לקבל עדיפות גבוהה יותר מאשר במטוס נוסעים גדול, שם יעילות אנרגטית ועלות כוללת עשויות להיות משמעותיות יותר. בכלי טיס חשמליים עתידיים, משקל נמוך, קומפקטיות ויעילות אנרגטית יהיו קריטיים במיוחד.
שוק פתרונות הניהול התרמי: שחקנים, דינמיקה ומגמות
שחקנים מרכזיים וספקים
שוק פתרונות הניהול התרמי בתעופה מורכב ממספר שחקנים מרכזיים, הכוללים יצרני מנועים, ספקים מתמחים ויצרני מטוסים.
- יצרני מנועים: חברות כמו General Electric (GE Aviation), Pratt & Whitney (חלק מ-RTX), ו-Rolls-Royce הן מקבלי החלטות עיקריים לגבי ארכיטקטורת המנוע, כולל מערכות הניהול התרמי. הן מפתחות רכיבים מסוימים באופן פנימי (In-house) אך גם מסתמכות רבות על ספקים חיצוניים (Tier 1 ו-Tier 2).
- ספקי פתרונות ניהול תרמי מתמחים: חברות אלו מספקות מערכות ניהול תרמי שלמות או רכיבים קריטיים (כגון מחליפי חום, משאבות, שסתומים, חיישנים) ליצרני המנועים ויצרני המטוסים. שחקנים בולטים כוללים:
- Honeywell Aerospace: מובילה בתחום, עם פתרונות למגזר האזרחי והצבאי, כולל מערכות PTMS מתקדמות.
- Collins Aerospace (חלק מ-RTX): ספקית גדולה של מערכות תעופתיות, כולל פתרונות ניהול תרמי ובקרת סביבה (ECS), ומפתחת מערכות דור-הבא כמו EPACS.
- Safran: מספקת מגוון רכיבים ומערכות למנועים, כולל מחליפי חום.
- Parker Aerospace: מציעה מערכות ניהול תרמי, מערכות דלק ועוד.
- Triumph Group (Thermal Systems): מתמחה במחליפי חום ופתרונות ניהול תרמי למנועים אזרחיים וצבאיים.
- AMETEK (Airtechnology Group): ספקית מערכות קירור וניהול אוויר.
- Crane Aerospace & Electronics: מתמחה במשאבות, שסתומים ורכיבי ניהול נוזלים וחום.
- Meggitt (כיום חלק מ-Parker Hannifin): יצרנית של מחליפי חום ורכיבים נוספים לניהול תרמי.
- Signia Aerospace (כוללת מותגים כמו ACE Thermal Systems, Mezzo Technologies): מספקת פתרונות מתקדמים, כולל מחליפי חום מיקרו-צינוריות.
- MSM aerospace fabricators: מתמחה בייצור רכיבי מתכת מורכבים, כולל מחליפי חום וחלקים למערכות תרמיות.
- Oerlikon: פועלת בתחום חומרים מתקדמים וציפויים שיכולים להיות רלוונטיים ליישומים תרמיים.
- יצרני מטוסים: חברות כמו Boeing, Airbus, Lockheed Martin, וכו', מגדירות את הדרישות הכוללות למטוס, ומשפיעות על דרישות מערכות הניהול התרמי, במיוחד אלו המשולבות במערכות המטוס הכלליות (כמו מערכת בקרת האקלים) ואופן שילובן עם המנועים.
דינמיקת השוק
דינמיקת השוק מאופיינת במספר גורמים:
- שיתופי פעולה ארוכי טווח: יצרני מנועים ומטוסים נוטים לפתח קשרים ארוכי טווח עם ספקים אמינים. תהליכי הפיתוח וההסמכה בתעופה הם ארוכים ומורכבים.
- שרשרת אספקה מורכבת: ספקי פתרונות תרמיים (Tier 1 או Tier 2) עובדים בצמוד ליצרני מנועים, אשר בתורם משלבים את המנועים במטוסים המיוצרים על ידי יצרני המטוסים (OEMs).
- רגולציה מחמירה: כל רכיב ומערכת במטוס חייבים לעמוד בתקנים מחמירים של רשויות תעופה כמו ה-FAA (Federal Aviation Administration) בארה"ב וה-EASA (European Union Aviation Safety Agency) באירופה.
- תחרות מבוססת טכנולוגיה וביצועים: הספקים מתחרים על בסיס חדשנות טכנולוגית, ביצועים (יעילות קירור, משקל, אמינות), עלות כוללת (רכישה ותחזוקה), ויכולת התאמה לדרישות ספציפיות.
- השפעת תוכניות מטוסים חדשות: פיתוח דורות חדשים של מטוסים (אזרחיים וצבאיים) מניע את הביקוש לפתרונות ניהול תרמי מתקדמים יותר.
מגמות מרכזיות ועתידיות בשוק
- הגדלת עומסי החום: מנועים יעילים וחזקים יותר, יחד עם שילוב גובר של מערכות אלקטרוניות ואלקטרוניקת כוח (למשל, במטוסים "יותר חשמליים" – More Electric Aircraft), מגדילים באופן משמעותי את כמות החום שיש לנהל.
- דרישות ליעילות אנרגטית והפחתת פליטות: לחץ מתמיד לחיסכון בדלק והפחתת פליטות מזהמים מניע פיתוח של מערכות ניהול תרמי יעילות יותר, הממזערות את צריכת האנרגיה שלהן עצמן (למשל, על ידי הפחתת האוויר הדחוס הנלקח מהמנוע).
- הפחתת משקל וגודל (SWaP - Size, Weight, and Power): כל גרם וכל סנטימטר חשובים בתעופה. יש חיפוש מתמיד אחר חומרים קלים יותר (כגון סגסוגות אלומיניום מתקדמות, חומרים מרוכבים) ועיצובים קומפקטיים יותר עבור רכיבי ניהול תרמי.
- טכנולוגיות קירור מתקדמות: מחקר ופיתוח מתמשכים בטכנולוגיות כמו קירור דו-פאזי (two-phase cooling), שימוש בננו-חומרים וננו-נוזלים לשיפור העברת חום, מחליפי חום מיקרו-ערוציים/מיקרו-צינוריות, ומידול תרמי תלת-ממדי מתקדם.
- ניהול תרמי למערכות הנעה חשמליות והיברידיות: עם המעבר ההדרגתי לעבר מטוסים חשמליים והיברידיים-חשמליים, עולה צורך קריטי בפתרונות ניהול תרמי ייעודיים לסוללות בעלות צפיפות אנרגיה גבוהה, מנועים חשמליים, ממירי כוח, ואלקטרוניקת כוח הקשורה אליהם. ניהול הטמפרטורה של סוללות הוא אתגר מרכזי לבטיחותן ואורך חייהן.
- גישה מערכתית משולבת וחכמה: אינטגרציה הדוקה יותר של מערכות הניהול התרמי עם מערכות אחרות במטוס (כמו מערכת הדלק, מערכת בקרת האקלים, מערכת ניהול החשמל) כדי למטב את הביצועים הכוללים של המטוס. בנוסף, ישנה מגמה לשילוב חיישנים מתקדמים, ניטור בזמן אמת, ואף שימוש בבינה מלאכותית (AI) ו-IoT לאופטימיזציה של פעולת המערכת ולתחזוקה חזויה.
- שימוש בחומרים מתקדמים: פיתוח ויישום של חומרים חדשים בעלי מוליכות תרמית גבוהה, עמידות בטמפרטורות גבוהות, ומשקל נמוך. דוגמה לכך היא השימוש בפוליאימיד לבידוד תרמי במנועים חשמליים בתעופה.
שוק טכנולוגיות הניהול התרמי הכולל (במגוון תעשיות) צפוי להגיע להיקף של כ-27.5 מיליארד דולר עד שנת 2032, כאשר תחום התעופה מהווה מניע צמיחה משמעותי.
(אוויר, נוזל, דלק, פלטה-סנפיר, מיקרו-צינוריות)"] id1b["מערכות מחזור קיטור (VCS)"] id1c["מערכות קירור נוזלי"] id1d["התקנים תרמו-אלקטריים"] id1e["מערכות TMS/PTMS משולבות"] id2["יישומים ואזורים"] id2a["ליבת המנוע (טורבינה, מדחס)"] id2b["מערכות שמן ודלק"] id2c["אלקטרוניקה ואוויוניקה"] id2d["APU ואוויר דחוס"] id3["מגזרים"] id3a["אזרחי (נוסעים, מנהלים)"] id3b["צבאי (קרב, תובלה, מסוקים)"] id4["שוק ומתחרים"] id4a["יצרני מנועים (GE, P&W, RR)"] id4b["ספקים מתמחים (Honeywell, Collins, Safran, Parker)"] id4c["יצרני מטוסים (Boeing, Airbus)"] id5["מגמות עתידיות"] id5a["עלייה בעומסי חום"] id5b["יעילות ומשקל (SWaP)"] id5c["הנעה חשמלית/היברידית"] id5d["מערכות חכמות ומשולבות"] id5e["חומרים מתקדמים"] id6["אסטרטגיה לשחקן חדש"] id6a["נישות טכנולוגיות"] id6b["יתרון תחרותי (חדשנות, עלות)"] id6c["פילוח שוק (צבאי, חשמלי, אפטרמרקט)"] id6d["Go-To-Market (שותפויות, הוכחת יכולת)"]
מפת חשיבה: מערכת אקולוגית של ניהול תרמי במנועי תעופה.
מפת החשיבה שלעיל מסכמת את ההיבטים המרכזיים של ניהול תרמי במנועי תעופה. היא מציגה את הקשרים בין סוגי הפתרונות, היישומים השונים במנוע ובמטוס, המגזרים השונים, השחקנים המרכזיים בשוק, המגמות העתידיות, ואסטרטגיות אפשריות עבור שחקן חדש המעוניין להיכנס לתחום זה.
תהליך קבלת החלטות ושיקולי בחירה
מקבלי ההחלטות
תהליך הבחירה והשילוב של פתרונות ניהול תרמי הוא מורכב ומערב גורמים רבים:
- צוותי הנדסה ורכש אצל יצרני מנועים: מהנדסי מנועים (תחומי תרמודינמיקה, העברת חום, מכונות זורמים) הם הגורם המרכזי בהגדרת הדרישות הטכניות ובחירת הטכנולוגיות המתאימות. מחלקות הרכש אחראיות על ההיבטים המסחריים.
- צוותי הנדסה ורכש אצל יצרני מטוסים: אחראים על אינטגרציית המנוע והמערכות הנלוות במטוס, ועל דרישות מערכתיות כוללות (למשל, הקשורות למערכת בקרת האקלים או למערכות חשמל).
- מנהלי פרויקטים ופיתוח עסקי בחברות התעופה והספקים: מעורבים בהיבטים אסטרטגיים, תוכניות פיתוח ארוכות טווח ובחירת שותפים.
- רשויות רגולציה וגופי תקינה (כגון FAA, EASA): קובעים את תקני הבטיחות והביצועים המחייבים, ומשפיעים על תהליכי התכנון וההסמכה.
- במגזר הצבאי: משרדי הגנה וסוכנויות רכש צבאיות מגדירים דרישות מבצעיות וטכניות ספציפיות.
שיקולי בחירה מרכזיים
בעת בחירת פתרון ניהול תרמי, נלקחים בחשבון מגוון רחב של שיקולים:
- ביצועים תרמיים: יכולת הקירור או החימום הנדרשת, שמירה על טמפרטורות עבודה אופטימליות של הרכיבים השונים בתנאי טיסה מגוונים.
- משקל וגודל (SWaP): מיזעור המשקל והנפח של המערכת הוא קריטי בתעופה לשיפור יעילות הדלק וביצועי המטוס.
- אמינות ועמידות: יכולת המערכת לפעול ללא תקלות לאורך זמן ובתנאי סביבה קשים (טמפרטורות קיצוניות, רעידות, לחצים משתנים).
- עלות כוללת (Total Cost of Ownership): כולל עלות רכישה ראשונית, עלויות התקנה, עלויות תפעול (למשל, צריכת אנרגיה) ועלויות תחזוקה לאורך חיי המטוס.
- יעילות אנרגטית: מזעור צריכת האנרגיה של מערכת הניהול התרמי עצמה, כדי לא לפגוע בביצועי המנוע והמטוס.
- יכולת אינטגרציה: קלות השילוב של המערכת עם מערכות קיימות אחרות במנוע ובמטוס.
- תחזוקתיות (Maintainability): קלות הגישה לרכיבים, אבחון תקלות והחלפת חלקים.
- עמידה בתקנים ורגולציות: התאמה לדרישות בטיחות, איכות סביבה ותקינה תעופתית.
- בשלות טכנולוגית (Technology Readiness Level - TRL): רמת הבשלות של הטכנולוגיה המוצעת והסיכון הכרוך ביישום שלה.
סרטון מציג סקירה כללית של מערכות ניהול תרמי מבית Parker Aerospace.
הסרטון של Parker Aerospace מספק מבט ויזואלי על מגוון פתרונות ניהול תרמי שהחברה מציעה לתעשיית התעופה והחלל. הוא מדגיש את החשיבות של מערכות אלו בשמירה על ביצועים אופטימליים של רכיבים קריטיים במטוסים, החל ממנועים ועד למערכות אלקטרוניות. הסרטון מציג את המורכבות והאתגרים הכרוכים בפיזור חום יעיל בסביבות תפעוליות תובעניות, ומדגים כיצד טכנולוגיות מתקדמות, כגון מחליפי חום קומפקטיים ומערכות קירור נוזלי, תורמות לשיפור היעילות, האמינות והבטיחות של כלי טיס מודרניים. זה רלוונטי להבנת היקף הפתרונות הקיימים בשוק והטכנולוגיות המובילות.
הזדמנויות לשחקן חדש בשוק הניהול התרמי
למרות שהשוק נשלט על ידי מספר שחקנים גדולים ומבוססים, קיימות הזדמנויות לשחקן חדש, במיוחד אם הוא מציע ערך מוסף ייחודי. הכדאיות העסקית והשיווקית תלויה מאוד ביכולת לזהות נישות מתאימות ולהציג יתרון תחרותי ברור.
פילוח שוק (Segmentation) פוטנציאלי
שחקן חדש יכול להתמקד במספר סגמנטים:- מנועים צבאיים מתקדמים: פיתוח פתרונות לדור הבא של מטוסי קרב או כטב"מים, שם הדרישות לביצועים קיצוניים (כגון יחס קירור למשקל גבוה מאוד) פותחות פתח לטכנולוגיות חדשניות.
- מערכות הנעה חשמליות והיברידיות: תחום זה נמצא בצמיחה ודורש פתרונות ניהול תרמי ייעודיים לסוללות, מנועים חשמליים ואלקטרוניקת כוח, שאינם תמיד מסופקים בצורה מיטבית על ידי הפתרונות הקיימים למנועי בעירה פנימית.
- שוק האפטרמרקט (Aftermarket): הצעת שדרוגים, תחליפים או רכיבים משופרים למערכות ניהול תרמי קיימות, או שירותי תחזוקה ותיקון מתמחים.
- נישות טכנולוגיות ספציפיות: התמחות בטכנולוגיית קירור מסוימת (למשל, מחליפי חום מיקרו-ערוציים בעלי יעילות גבוהה במיוחד, חומרים תרמיים מתקדמים, או מערכות קירור דו-פאזי).
- מטוסים אזוריים קטנים או כלי טיס לתעופה כללית: ייתכן שקיימים צרכים שאינם מקבלים מענה מספק על ידי הספקים הגדולים, בעיקר בתחום העלות-תועלת.
יתרון תחרותי פוטנציאלי
כדי להצליח, שחקן חדש צריך להציע יתרון תחרותי מובהק. זה יכול לבוא לידי ביטוי ב:- טכנולוגיה חדשנית ופורצת דרך: פיתוח טכנולוגיה המציעה שיפור משמעותי ביעילות התרמית, הפחתת משקל משמעותית, אמינות גבוהה יותר, או עלות נמוכה יותר בהשוואה לפתרונות קיימים.
- התמחות בנישה ספציפית: מיקוד בצרכים הייחודיים של פלח שוק מסוים מאפשר פיתוח פתרונות מותאמים אישית ומומחיות עמוקה.
- מודל עסקי חדשני: הצעת שירותים משלימים כמו אופטימיזציה תרמית מבוססת סימולציות, תחזוקה חזויה מבוססת נתונים, או פתרונות מותאמים אישית (custom solutions) בפיתוח מהיר.
- עלות-תועלת משופרת: הצעת פתרונות בעלי ביצועים דומים או טובים יותר מאלו של המתחרים, אך בעלות נמוכה יותר, או עם עלויות תפעול ותחזוקה מופחתות.
- אינטגרציה עם מערכות דיגיטליות: פתרונות המשלבים יכולות ניטור, בקרה ואופטימיזציה חכמות.
אסטרטגיית כניסה לשוק (Go-To-Market - GTM)
אסטרטגיית ה-GTM תלויה בפילוח השוק הנבחר וביתרון התחרותי:- עבור יצרני מנועים/מטוסים (OEMs):
- תהליך מכירה ארוך ומורכב, הדורש בניית קשרים הדוקים עם צוותי הנדסה ורכש.
- הדגמת יכולות טכניות, ביצועים ואמינות (Proof of Concept, אבות טיפוס, ניסויים).
- יכולת לעמוד בסטנדרטים רגולטוריים ותעופתיים מחמירים (תהליכי הסמכה).
- מוכנות להשתתפות בתהליכי פיתוח משותפים וארוכי טווח.
- כניסה כספק משנה (Tier 2 או Tier 3) לספק קיים (Tier 1) יכולה להוות דריסת רגל ראשונית.
- עבור שוק האפטרמרקט:
- בניית רשת הפצה ותמיכה טכנית.
- פיתוח קטלוג מוצרים תואמים לדגמי מטוסים ומנועים קיימים.
- התמקדות בצרכי תחזוקה, שדרוג והחלפה של מפעילים וחברות MRO (Maintenance, Repair, and Overhaul).
- עבור שוקי נישה (למשל, הנעה חשמלית):
- הבנה מעמיקה של הצרכים הספציפיים והאתגרים הטכנולוגיים של שחקנים בפלח זה.
- גמישות בפיתוח פתרונות מותאמים אישית.
- שיתוף פעולה הדוק עם לקוחות ראשונים (early adopters) וחברות סטארט-אפ בתחום.
- פעילויות שיווק ומכירה כלליות:
- השתתפות בתערוכות וכנסים מרכזיים בתעשיית התעופה (למשל, Paris Air Show, Farnborough Airshow, כנסי AIAA/ASME).
- פרסום מאמרים טכניים ומקצועיים בכתבי עת ופלטפורמות רלוונטיות.
- בניית נוכחות דיגיטלית חזקה (אתר אינטרנט מקצועי, פעילות בלינקדאין).
- פנייה ישירה למובילי דעה ומהנדסים בכירים בחברות היעד.
הכדאיות העסקית תלויה ביכולת להוכיח את הערך המוסף, להשיג מימון ראשוני (במידת הצורך), ולנווט את תהליכי ההסמכה והרגולציה המורכבים. התמקדות בטכנולוגיה בעלת פוטנציאל גבוה וביסוס קשרים אסטרטגיים עם שחקנים מרכזיים בתעשייה יכולים להגדיל משמעותית את סיכויי ההצלחה.
טבלת ספקים נבחרים ומוצריהם/התמחויותיהם בתחום הניהול התרמי
הטבלה הבאה מסכמת מידע על מספר ספקים מרכזיים בתחום פתרונות הניהול התרמי למנועי תעופה, תוך ציון התמחויות או מוצרים בולטים:
| שם הספק | התמחות / מוצרים בולטים בניהול תרמי | דוגמאות ליישומים/מגזרים |
|---|---|---|
| Honeywell Aerospace | מערכות ניהול הספק ותרמיות משולבות (PTMS), מחליפי חום, מערכות בקרת סביבה (ECS) | מגזר צבאי (למשל, F-35), מגזר אזרחי (מטוסים מסחריים ומנהלים) |
| Collins Aerospace (RTX) | מערכות ניהול תרמי מתקדמות (EPACS), מחליפי חום, משאבות, מערכות בקרת אוויר | מגזר צבאי ואזרחי, פתרונות למטוסים "יותר חשמליים" |
| Safran | מחליפי חום למנועי טורבו-פאן, מערכות שמן ודלק | מנועים אזרחיים וצבאיים |
| Parker Aerospace | מערכות ניהול תרמי, מחליפי חום, רכיבי מערכות דלק ונוזלים | מגזר אזרחי וצבאי, מערכות הידראוליות |
| Triumph Group (Thermal Systems) | מחליפי חום (פלטה-סנפיר, קליפה וצינורות), רכיבי קירור שמן ודלק | מנועים אזרחיים וצבאיים, APUs |
| AMETEK (Airtechnology Group) | מאווררים, מפוחים, מחליפי חום, מערכות קירור מבוססות מחזור קיטור | קירור אוויוניקה, מערכות בקרת סביבה, יישומים צבאיים |
| Crane Aerospace & Electronics | משאבות (דלק, קירור), שסתומים, רכיבי ניהול נוזלים וחום | מערכות דלק, קירור, הידראוליקה |
| Meggitt (Parker Hannifin) | מחליפי חום (אוויר-אוויר, שמן-אוויר, דלק-אוויר), שסתומי בקרת אוויר | מנועים, APUs, מערכות אוויר דחוס |
| Signia Aerospace (Mezzo Technologies) | מחליפי חום מיקרו-צינוריות קומפקטיים ויעילים | יישומים הדורשים יחס גבוה של העברת חום למשקל/נפח (צבאי, כטב"מ, חלל) |
הערה: רשימה זו אינה ממצה ונועדה להדגים את מגוון הספקים והתמחויותיהם.
מובילי דעה, מהנדסים ומשפיענים בתחום
זיהוי ואיתור של מובילי דעה, מהנדסים בכירים וחוקרים בתחום הניהול התרמי למנועי תעופה הוא צעד חשוב להבנת המגמות, האתגרים והצרכים העתידיים. לרוב, אנשים אלו מכהנים בתפקידים בכירים בחברות הגדולות, באוניברסיטאות מובילות עם מחקר בתחום התעופה והתרמודינמיקה, ובארגונים מקצועיים.
להלן מספר דוגמאות לאישים וגופים רלוונטיים, ודרכים לאיתור מידע נוסף:
-
פרופסור קן מודאוור (Prof. Ken deleterious) וצוות המחקר שלו באוניברסיטת פרדו (Purdue University)
תחום התמחות: ניהול תרמי בתעופה וחלל, קירור דו-פאזי, מחליפי חום מתקדמים. קבוצת המחקר שלו פרסמה מאמרים רבים ומובילה פרויקטים חדשניים.
קישור רלוונטי: Purdue Aerospace Thermal Management Research
רלוונטיות: להבנת טכנולוגיות עתידיות ומגמות מחקריות.
-
ריץ' דגראף (Rich DeGraff)
תפקיד לדוגמה (בעבר או בהווה): נשיא, מערכות בקרה, Honeywell Aerospace (או תפקיד בכיר דומה בתחום מערכות תרמיות).
רלוונטיות: תובנות לגבי מערכות צבאיות כמו PTMS (למשל ב-F-35) ושיקולי בחירה אסטרטגיים של ספק גדול. ניתן לאתר פרסומים או ראיונות שלו דרך אתר Honeywell או פרסומים תעשייתיים.
קישור לדוגמה (לא ישיר לאדם, אלא לחברה): Honeywell Aerospace
-
מומחים ומהנדסים ב-Collins Aerospace (RTX)
תחום התמחות: פיתוח מערכות ניהול הספק וקירור מתקדמות כמו EPACS.
רלוונטיות: הבנת הדור הבא של פתרונות ניהול תרמי והאתגרים בהגדלת יכולות הקירור. ניתן לחפש פרסומים טכניים או הודעות לעיתונות של RTX/Collins Aerospace.
קישור לדוגמה (לחברה): RTX
-
ד"ר ג'ון קוקסון (Dr. John Coxon)
מוסד לדוגמה: אוניברסיטת מישיגן (או מוסד אקדמי אחר עם התמחות בתחום).
תחום התמחות: ניהול תרמי, העברת חום. פרסומים בכתבי עת מדעיים כמו אלו של IEEE.
רלוונטיות: תובנות אקדמיות על עקרונות וחידושים בתחום. ניתן לאתר פרסומים דרך מאגרי מידע אקדמיים.
-
ג'רמי ווד (Jeremy Wood)
חברה לדוגמה: GE Aviation (בתפקיד הנדסי בכיר הקשור למנועים).
רלוונטיות: פרספקטיבה של יצרן מנועים גדול על דרישות וטכנולוגיות ניהול תרמי. ניתן לחפש פרסומים בכתבי עת תעופתיים כמו Aerospace America.
קישור לדוגמה (לחברה): GE Aerospace
-
פרופסור יוסי קריזלר (שם היפותטי לדוגמה)
מוסד לדוגמה: הטכניון - מכון טכנולוגי לישראל (או מוסד ישראלי אחר).
תחום התמחות: ניהול תרמי, תרמודינמיקה. פרסומים בכתבי עת כמו אלו של ASME.
רלוונטיות: מומחיות מקומית (אם רלוונטי) ותובנות אקדמיות. ניתן לאתר דרך אתרי אוניברסיטאות.
-
סוהיל ג'עפרי (Soheil Jafari)
רלוונטיות: מחבר מאמרים סקירה על מערכות ניהול תרמי (לדוגמה, ב-Encyclopedia MDPI).
קישור לדוגמה (למאמר): Thermal Management System - MDPI Encyclopedia
רלוונטיות: סקירות מקיפות על מגמות וטכנולוגיות בתעשייה.
דרכים נוספות לאיתור מומחים ומידע:
- מאגרי מידע אקדמיים ומחקריים: חיפוש ב-Google Scholar, IEEE Xplore, ScienceDirect, ResearchGate וכו', באמצעות מילות מפתח כמו "Aerospace Thermal Management", "Aircraft Engine Cooling", "Heat Exchangers Aviation".
- כנסים ואירועים מקצועיים: השתתפות או סקירת פרסומים מכנסים של AIAA (American Institute of Aeronautics and Astronautics), ASME (American Society of Mechanical Engineers – חטיבות Heat Transfer או Aerospace), SAE International. מרצים ומציגים בכנסים אלו הם לרוב מומחים מהתעשייה והאקדמיה.
- פרסומים תעשייתיים וטכניים: מעקב אחר מגזינים מקצועיים בתחום התעופה (כמו Aviation Week & Space Technology, FlightGlobal) ופרסומים טכניים של החברות המובילות.
- LinkedIn: חיפוש אנשי מקצוע עם תפקידים רלוונטיים (למשל, Thermal Engineer, Propulsion Systems Engineer, Heat Transfer Specialist) בחברות המפתח בתעשייה. פרופילים רבים כוללים מידע על פרסומים, פרויקטים ותחומי מומחיות. זו גם פלטפורמה טובה ליצירת קשר ראשוני.
פרטי קשר ישירים (אימייל, טלפון) של מהנדסים ומובילי דעה אינם תמיד זמינים בחיפוש כללי. הדרך המומלצת ליצירת קשר היא דרך פלטפורמות מקצועיות כמו LinkedIn, פנייה למחלקות קשרי אקדמיה/טכנולוגיה בחברות הגדולות, או יצירת קשר עם מחלקות רלוונטיות באוניברסיטאות. מאמרים מדעיים ומצגות מכנסים לרוב כוללים את שם המחבר/ים ושיוכם הארגוני, מה שיכול לסייע באיתורם.
שאלות נפוצות (FAQ)
מהן המטרות העיקריות של ניהול תרמי במנועי מטוסים?
המטרות העיקריות הן:
- שמירה על בטיחות: מניעת התחממות יתר של רכיבים קריטיים שעלולה להוביל לכשלים, שריפות או פגיעה בשלמות המבנית של המנוע והמטוס.
- הבטחת ביצועים אופטימליים: שמירה על טמפרטורות עבודה מתאימות של חלקי המנוע (כגון להבי טורבינה, מיסבים) מאפשרת להם לפעול ביעילות המרבית המתוכננת.
- שיפור יעילות הדלק: ניהול תרמי נכון יכול לתרום ליעילות בעירה טובה יותר (למשל, על ידי חימום מבוקר של הדלק) ולהפחתת הפסדי אנרגיה.
- הגדלת אמינות ואורך חיים של רכיבים: טמפרטורות גבוהות מדי מקצרות את אורך החיים של רכיבים רבים. שמירה על טמפרטורות מבוקרות מגדילה את אמינותם ומפחיתה את תדירות התחזוקה.
- תמיכה במערכות נלוות: אספקת אוויר מקורר למערכת בקרת האקלים, קירור אוויוניקה ואלקטרוניקה, וחימום דלק למניעת הקפאה.
כיצד שונים צורכי הניהול התרמי בין מטוסים אזרחיים למטוסים צבאיים?
צורכי הניהול התרמי שונים באופן משמעותי:
מטוסים אזרחיים (במיוחד מסחריים גדולים):
- דגש על יעילות דלק ועלויות תפעול: מערכות הניהול התרמי צריכות להיות יעילות אנרגטית ככל האפשר כדי למזער את צריכת הדלק.
- אמינות וזמני השבתה מינימליים: חברות תעופה דורשות אמינות גבוהה כדי למנוע עיכובים וביטולי טיסות.
- נוחות נוסעים: מערכות בקרת אקלים (הקשורות לניהול תרמי) הן קריטיות לנוחות הנוסעים.
- עומסי חום גבוהים אך יציבים יחסית: במנועים גדולים ובטיסות שיוט ארוכות.
מטוסים צבאיים (במיוחד מטוסי קרב):
- ביצועים קיצוניים: עומסי חום גבוהים מאוד ומשתנים במהירות עקב תמרונים חדים, מהירויות על-קוליות והפעלת מערכות נשק ואוויוניקה מתקדמות.
- דרישות SWaP מחמירות: משקל נמוך וגודל קומפקטי הם קריטיים לביצועי הטיסה ולנשיאת חימוש ודלק.
- עמידות בתנאי סביבה קשים: המערכות צריכות לפעול באמינות בתאוצות גבוהות, רעידות, וטמפרטורות סביבה קיצוניות.
- חתימה תרמית נמוכה (בחלק מהמקרים): לצורכי חמקנות, יש צורך בניהול פליטת החום מהמטוס.
- פחות דגש על עלות ראשונית, יותר על יכולת מבצעית.
מהם סוגי מחליפי החום הנפוצים ביותר בתעופה?
סוגי מחליפי החום הנפוצים ביותר בתעופה כוללים:
- מחליפי חום פלטה-סנפיר (Plate-Fin): נפוצים מאוד בשל יעילותם הגבוהה, משקלם הנמוך יחסית והקומפקטיות שלהם. משמשים למגוון יישומים כמו קירור שמן, דלק ואוויר.
- מחליפי חום שמן-דלק (Fuel-Cooled Oil Coolers - FCOC): משתמשים בדלק הקר לקרר את שמן המנוע החם.
- מחליפי חום שמן-אוויר (Air-Cooled Oil Coolers - ACOC): משתמשים בזרימת אוויר (סביבה או זרימת "ram") לקירור שמן המנוע.
- מחליפי חום אוויר-אוויר (Air-to-Air): משמשים בעיקר לקירור אוויר דחוס (bleed air) מהמנוע לפני שימוש במערכות אחרות (כמו ECS).
- מחליפי חום קליפה וצינורות (Shell-and-Tube): פחות נפוצים ביישומים אווירונאוטיים מודרניים הדורשים משקל נמוך, אך עדיין יכולים להימצא במערכות קרקעיות או ביישומים ספציפיים הדורשים עמידות גבוהה.
- מחליפי חום מיקרו-ערוציים/מיקרו-צינוריות (Microchannel/Microtube): טכנולוגיה מתקדמת יותר המציעה יחס שטח פנים לנפח גבוה מאוד, מה שמאפשר מחליפי חום קטנים וקלים יותר עם יעילות גבוהה.
מהם האתגרים הגדולים ביותר בניהול תרמי בתעופה כיום?
האתגרים המרכזיים כוללים:
- צפיפות הספק גוברת: מנועים חזקים יותר ומערכות אלקטרוניות מתקדמות מייצרים יותר חום בשטח קטן יותר, מה שמקשה על פינוי החום.
- דרישות SWaP (Size, Weight, and Power): הצורך המתמיד להפחית את גודל, משקל וצריכת ההספק של מערכות הניהול התרמי, מבלי להתפשר על ביצועים.
- ניהול תרמי במטוסים "יותר חשמליים" (MEA) והנעה חשמלית: קירור יעיל ובטוח של סוללות בעלות צפיפות אנרגיה גבוהה, מנועים חשמליים ואלקטרוניקת כוח מהווה אתגר משמעותי.
- טמפרטורות סביבה קיצוניות: הצורך להבטיח פעולה אמינה בטווח רחב של טמפרטורות סביבה, מגובה רב וקר ועד תנאי מדבר חמים.
- אינטגרציה מערכתית מורכבת: שילוב אופטימלי של מערכת הניהול התרמי עם מערכות אחרות במטוס תוך התחשבות בהשפעות הדדיות.
- עלות וקיימות: פיתוח פתרונות שהם גם חסכוניים וגם ידידותיים יותר לסביבה (למשל, שימוש בחומרי קירור בעלי פוטנציאל התחממות גלובלית נמוך).
- מידול וסימולציה מדויקים: הצורך בכלים מתקדמים לחיזוי וניתוח התנהגות תרמית מורכבת בשלבי התכנון המוקדמים.
כיצד משפיעה עליית התעופה החשמלית על תחום הניהול התרמי?
המעבר לתעופה חשמלית והיברידית-חשמלית מציב אתגרים והזדמנויות חדשות ומשמעותיות בתחום הניהול התרמי:
- ניהול תרמי של סוללות: סוללות ליתיום-יון (הנפוצות ביישומים אלו) רגישות מאוד לטמפרטורה. טמפרטורות גבוהות מדי עלולות לקצר את חייהן, לפגוע בביצועיהן, ואף לגרום לבריחה תרמית (thermal runaway) ולשריפה. טמפרטורות נמוכות מדי פוגעות בביצועי הסוללה. לכן, נדרשות מערכות ניהול תרמי מתוחכמות (BTMS - Battery Thermal Management Systems) לשמירה על טמפרטורה אחידה ואופטימלית בכל תאי הסוללה.
- קירור מנועים חשמליים ואלקטרוניקת כוח: מנועים חשמליים, ממירי מתח (inverters), ומערכות טעינה מייצרים חום שיש לפנותו ביעילות כדי להבטיח פעולה תקינה ואמינה.
- צפיפות הספק גבוהה: רכיבי הנעה חשמלית יכולים להיות בעלי צפיפות הספק גבוהה, מה שמחייב פתרונות קירור קומפקטיים ויעילים.
- דרישות משקל מחמירות: משקל הסוללות הוא גורם מגביל משמעותי בתעופה חשמלית. לכן, מערכת הניהול התרמי צריכה להיות קלת משקל ככל האפשר.
- אינטגרציה עם מערכות אחרות: מערכת הניהול התרמי צריכה להיות משולבת עם מערכת ניהול הסוללה (BMS) ומערכות בקרת ההנעה.
- הזדמנויות לחדשנות: הצורך בפתרונות חדשים פותח הזדמנויות לפיתוח טכנולוגיות קירור מתקדמות, כגון קירור נוזלי ישיר (direct liquid cooling), קירור באמצעות שינוי פאזה (phase change materials), ושיטות קירור היברידיות.
המלצות להמשך מחקר
להעמקה נוספת בתחום, אנו ממליצים לבחון את השאילתות הבאות:
- מהן טכנולוגיות הקירור המתקדמות ביותר הנחקרות כיום עבור מנועי סילון מהדור הבא?
- מהם האתגרים הספציפיים והפתרונות המוצעים לניהול תרמי במערכות הנעה חשמליות והיברידיות בתעופה?
- כיצד משפיע השימוש בחומרים מרוכבים וננו-חומרים על יעילותם ומשקלם של מחליפי חום תעופתיים?
- מהן דרישות הרגולציה והתקינה העיקריות למערכות ניהול תרמי בתעופה האזרחית והצבאית?
מקורות וקריאה נוספת
cdn.intechopen.com
Last updated May 6, 2025
