Раскрываем Секреты Безопасного Сопряжения: Гальваническая Развязка AVR с Цепями 12-24В через Оптрон!

Полное руководство по созданию надежных схем гальванической изоляции для ваших проектов с микроконтроллерами AVR и высоковольтными цепями.

Сопряжение низковольтных микроконтроллеров, таких как AVR (работающих обычно от 5В или 3.3В), с внешними цепями, имеющими более высокое напряжение (12В или 24В), требует особого внимания к безопасности и помехозащищенности. Гальваническая развязка с помощью оптронов (оптопар) является эффективным и популярным решением этой задачи. Она позволяет передавать сигналы между электрически изолированными цепями, защищая микроконтроллер от повреждений и минимизируя влияние электрических помех.

Ключевые Моменты для Быстрого Старта

Защита превыше всего: Гальваническая развязка с оптроном надежно защищает ваш микроконтроллер AVR от высоковольтных скачков, переходных процессов и контуров заземления, которые могут возникнуть в цепях 12-24В.
Универсальность применения: Оптроны позволяют безопасно передавать как входные дискретные сигналы от датчиков или других устройств с напряжением 12-24В к AVR, так и управляющие сигналы от AVR для коммутации нагрузок в цепях 12-24В (например, реле, соленоидов, мощных светодиодов).
Простота и надежность: Схемы на распространенных оптронах, таких как PC817, относительно просты в реализации, экономичны и обеспечивают эффективную электрическую изоляцию до нескольких киловольт.

Что такое Гальваническая Развязка и Зачем Она Нужна?

Основы Изоляции Электрических Цепей

Гальваническая развязка — это принцип разделения электрических цепей таким образом, чтобы между ними отсутствовал прямой путь для протекания постоянного или низкочастотного переменного тока. Вместо этого, передача энергии или сигнала происходит через другие физические среды, например, через оптическое излучение (в оптронах), магнитное поле (в трансформаторах) или электрическое поле (в конденсаторах).

Основные цели гальванической развязки при работе с AVR и цепями 12-24В:

Защита микроконтроллера: Предотвращение повреждения низковольтных (5В/3.3В) портов AVR от воздействия высоких напряжений (12В/24В) или импульсных помех из силовой части схемы.
Устранение "земляных петель": Если разные части системы имеют свои "земли", соединенные проводниками значительной длины, между ними может возникнуть разность потенциалов. Это приводит к протеканию паразитных токов, искажающих сигналы или вызывающих сбои. Гальваническая развязка разрывает такие петли.
Повышение помехоустойчивости: Изоляция чувствительной управляющей части (AVR) от "шумной" силовой части, где могут работать двигатели, реле и другие источники электромагнитных помех.
Обеспечение безопасности: В некоторых случаях развязка необходима для защиты пользователя от прикосновения к частям схемы, находящимся под опасным напряжением.

Принцип Работы Оптрона

Оптрон (или оптопара) является ключевым элементом в схемах оптической гальванической развязки. Он состоит из двух основных частей, заключенных в один корпус, но оптически связанных и электрически изолированных:

Излучатель: Обычно это инфракрасный светодиод (LED). При подаче на него прямого тока он излучает свет.
Фотоприемник: Это светочувствительный полупроводниковый прибор, чаще всего фототранзистор. Когда свет от светодиода попадает на фототранзистор, он открывается и начинает проводить ток.

Таким образом, электрический сигнал на входе оптрона преобразуется в свет, который управляет состоянием фотоприемника на выходе. Поскольку связь между входом и выходом исключительно оптическая, между ними обеспечивается высокая степень электрической изоляции (обычно от нескольких сотен вольт до нескольких киловольт).

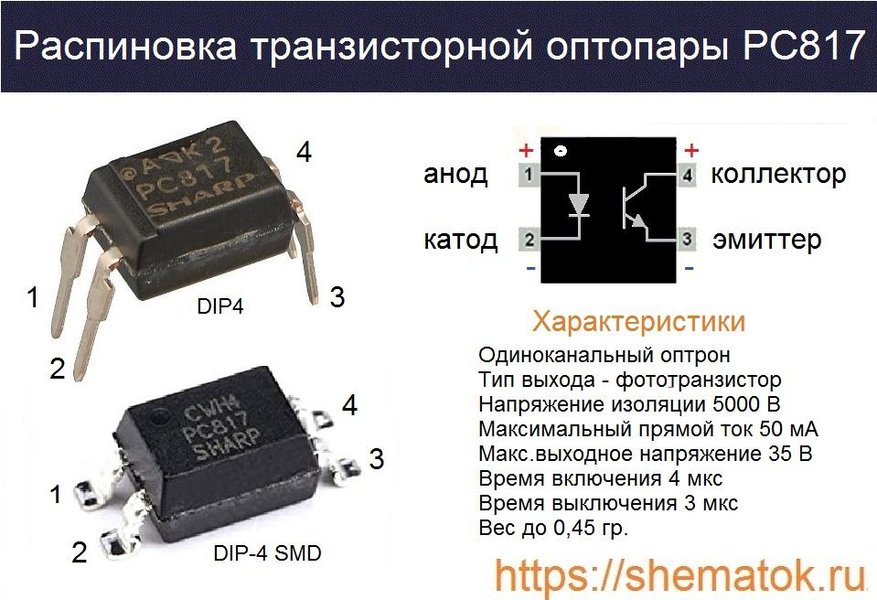

Цоколевка популярного оптрона PC817. Выводы 1 (Анод) и 2 (Катод) - светодиод; выводы 3 (Эмиттер) и 4 (Коллектор) - фототранзистор.

Ключевые Моменты при Проектировании Схем с Оптронами

При разработке схем гальванической развязки с использованием оптронов для сопряжения AVR с цепями 12-24В, важно учитывать несколько аспектов:

Выбор Оптрона

Для большинства цифровых сигналов между AVR и цепями 12-24В хорошо подходят универсальные транзисторные оптроны. Популярные и доступные варианты включают:

PC817: Один из самых распространенных и недорогих оптронов. Подходит для многих задач, где не требуется высокая скорость переключения.
4N25, 4N35: Также популярные оптроны общего назначения.
TLP521, PC814, PC827, PC847: Могут содержать несколько оптронных каналов в одном корпусе (например, PC847 - четыре канала).

При выборе следует обращать внимание на такие параметры, как:

Напряжение изоляции (Viso): Должно быть значительно выше максимальной разности потенциалов между изолируемыми цепями. Для PC817 это обычно 5 кВ.
Коэффициент передачи тока (CTR - Current Transfer Ratio): Отношение тока коллектора фототранзистора (Ic) к току светодиода (If), выраженное в процентах. CTR зависит от конкретного экземпляра оптрона и тока светодиода. Важно учитывать минимальное значение CTR для гарантированной работы схемы.
Скорость переключения (время нарастания/спада): Для передачи высокочастотных сигналов (например, ШИМ с высокой частотой или быстрые интерфейсы) могут потребоваться более быстрые оптроны (например, 6N137, HCPL-xxxx). Стандартные оптроны типа PC817 имеют время переключения порядка нескольких микросекунд.
Максимально допустимые токи и напряжения для светодиода и фототранзистора.

Расчет Резисторов

Резистор для Светодиода Оптрона (Токоограничивающий)

Для корректной работы светодиода оптрона и предотвращения его выхода из строя необходимо ограничить протекающий через него ток. Значение этого резистора (R_LED) рассчитывается по формуле:

\[ R_{\text{LED}} = \frac{V_{\text{in}} - V_F}{I_F} \]

Где:

\(V_{\text{in}}\) — напряжение источника, питающего светодиод (например, выходной пин AVR 5В, или входной сигнал 12В/24В).
\(V_F\) — прямое падение напряжения на светодиоде оптрона (для PC817 обычно 1.2В - 1.4В).
\(I_F\) — желаемый прямой ток через светодиод (для PC817 рекомендуемый ток составляет 5-20 мА, часто выбирают 10 мА для надежной работы).

Резистор для Фототранзистора (Нагрузочный/Подтягивающий)

Фототранзистор оптрона обычно используется в ключевом режиме. Для формирования логического уровня на выходе (например, для входа AVR) используется нагрузочный (подтягивающий к плюсу питания или стягивающий к земле) резистор (R_L).

При подтяжке к VCC (pull-up): Когда фототранзистор закрыт (свет на него не попадает), на выходе будет высокий логический уровень (близкий к VCC). Когда фототранзистор открывается, он "стягивает" выход к земле, формируя низкий логический уровень.
При стягивании к GND (pull-down): Логика инвертируется.

Типичные значения для подтягивающего резистора (R_L) в цепи коллектора фототранзистора составляют от 1 кОм до 10 кОм. Выбор зависит от требуемой скорости переключения (меньший резистор обеспечивает более быстрое переключение, но увеличивает потребляемый ток) и способности фототранзистора обеспечить нужный уровень напряжения при заданном токе коллектора \(I_C = \text{CTR} \times I_F\).

Организация Питания Изолированных Цепей

Для полной гальванической развязки очень важно, чтобы изолируемые цепи имели отдельные, не связанные друг с другом, "земли" (GND). Если части схемы питаются от одного источника питания без изоляции, то полной гальванической развязки сигналов не будет, так как "земли" останутся общими. В таких случаях может потребоваться использование изолированных DC/DC преобразователей для питания одной из частей схемы.

Схема 1: Гальваническая Развязка Входного Сигнала (12-24В на Вход AVR)

Эта схема используется, когда необходимо передать сигнал от источника с напряжением 12В или 24В (например, от датчика, кнопки или другого устройства) на цифровой вход микроконтроллера AVR (работающего от 5В).

Описание Подключений:

Входная цепь (12-24В):
1. Положительный полюс источника сигнала 12В или 24В (далее \(V_{\text{IN_HIGH}}\)) подключается к одному концу токоограничивающего резистора R1.
2. Другой конец резистора R1 подключается к аноду светодиода оптрона (например, вывод 1 у PC817).
3. Катод светодиода оптрона (вывод 2 у PC817) подключается к "земле" источника сигнала 12-24В (далее \(GND_{\text{HIGH}}\)).
Выходная цепь (AVR 5В):
1. Коллектор фототранзистора оптрона (вывод 4 у PC817) подключается к одному концу подтягивающего резистора R2.
2. Другой конец резистора R2 подключается к источнику питания микроконтроллера AVR (например, +5В, далее \(VCC_{\text{AVR}}\)).
3. Точка соединения коллектора фототранзистора и резистора R2 является выходом сигнала и подключается к цифровому входу микроконтроллера AVR.
4. Эмиттер фототранзистора оптрона (вывод 3 у PC817) подключается к "земле" микроконтроллера AVR (далее \(GND_{\text{AVR}}\)).

Принцип Работы:

Когда на вход \(V_{\text{IN_HIGH}}\) подается напряжение (12В или 24В), через резистор R1 и светодиод оптрона протекает ток. Светодиод излучает свет, который открывает фототранзистор. Открытый фототранзистор притягивает напряжение на входе AVR к \(GND_{\text{AVR}}\) (низкий логический уровень). Если на входе \(V_{\text{IN_HIGH}}\) напряжение отсутствует (0В), светодиод не светится, фототранзистор закрыт, и напряжение на входе AVR подтягивается резистором R2 к \(VCC_{\text{AVR}}\) (высокий логический уровень). Таким образом, сигнал инвертируется.

Расчет Компонентов (Пример для PC817):

\(V_F \approx 1.2\text{В}\), \(I_F \approx 10\text{мА} = 0.01\text{А}\)
Для \(V_{\text{IN_HIGH}} = 12\text{В}\): \(R1 = (12\text{В} - 1.2\text{В}) / 0.01\text{А} = 1080\text{Ом}\). Выбираем ближайшее стандартное значение, например, 1.1 кОм или 1.2 кОм (мощность 0.125Вт достаточна).
Для \(V_{\text{IN_HIGH}} = 24\text{В}\): \(R1 = (24\text{В} - 1.2\text{В}) / 0.01\text{А} = 2280\text{Ом}\). Выбираем 2.2 кОм или 2.4 кОм (мощность 0.25Вт).
Резистор R2: Типичное значение 4.7 кОм - 10 кОм, подключенный к +5В \(VCC_{\text{AVR}}\).

Важно: \(GND_{\text{HIGH}}\) и \(GND_{\text{AVR}}\) должны быть гальванически разделены.

Схема 2: Гальваническая Развязка Выходного Сигнала (Выход AVR для Управления Цепью 12-24В)

Эта схема используется, когда необходимо управлять нагрузкой в цепи 12В или 24В (например, включить реле, светодиод, небольшой двигатель) с помощью цифрового выхода микроконтроллера AVR.

Описание Подключений:

Входная цепь (AVR 5В):
1. Цифровой выходной пин микроконтроллера AVR подключается к одному концу токоограничивающего резистора R3.
2. Другой конец резистора R3 подключается к аноду светодиода оптрона (вывод 1 у PC817).
3. Катод светодиода оптрона (вывод 2 у PC817) подключается к \(GND_{\text{AVR}}\).
Выходная цепь (Нагрузка 12-24В):
Схема подключения фототранзистора зависит от того, коммутируется ли "плюс" или "минус" питания нагрузки, и от типа нагрузки. Рассмотрим общий случай коммутации нагрузки, подключенной к "плюсу" питания 12-24В.
1. Положительный полюс источника питания 12В или 24В (далее \(VCC_{\text{LOAD}}\)) подключается к одному выводу нагрузки (например, обмотки реле).
2. Другой вывод нагрузки подключается к коллектору фототранзистора оптрона (вывод 4 у PC817).
3. Эмиттер фототранзистора оптрона (вывод 3 у PC817) подключается к "земле" источника питания нагрузки (далее \(GND_{\text{LOAD}}\)).
4. Примечание: Для индуктивных нагрузок, таких как реле, параллельно обмотке необходимо установить защитный диод (например, 1N4007) катодом к \(VCC_{\text{LOAD}}\) для гашения ЭДС самоиндукции.

Принцип Работы:

Когда на выходном пине AVR устанавливается высокий логический уровень (например, +5В), через резистор R3 и светодиод оптрона протекает ток. Светодиод излучает свет, открывая фототранзистор. Открытый фототранзистор замыкает цепь нагрузки, и через нагрузку начинает протекать ток от источника \(VCC_{\text{LOAD}}\) к \(GND_{\text{LOAD}}\). Если на пине AVR низкий уровень (0В), светодиод не светится, фототранзистор закрыт, и цепь нагрузки разомкнута.

Расчет Компонентов (Пример для PC817):

\(V_F \approx 1.2\text{В}\), \(I_F \approx 10\text{мА} = 0.01\text{А}\)
Для выхода AVR 5В: \(R3 = (5\text{В} - 1.2\text{В}) / 0.01\text{А} = 380\text{Ом}\). Выбираем 390 Ом или 470 Ом.
Фототранзистор PC817 может коммутировать ток коллектора до ~50 мА. Если ток нагрузки превышает это значение, необходимо использовать дополнительный силовой ключ (например, MOSFET или биполярный транзистор), управляемый фототранзистором оптрона.

Важно: \(GND_{\text{AVR}}\) и \(GND_{\text{LOAD}}\) должны быть гальванически разделены.

Визуализация: Сравнение Методов Гальванической Развязки

Для наглядного представления различных аспектов методов гальванической развязки, которые могут применяться при работе с AVR и цепями 12-24В, рассмотрим следующую диаграмму. Она сравнивает оптрон типа PC817, более быструю трансформаторную развязку (часто используемую в импульсных источниках питания или специализированных интерфейсах) и современные цифровые изоляторы (например, на базе микросхем ADuM от Analog Devices) по нескольким ключевым параметрам. Оценка производится по шкале от 1 до 10, где более высокое значение обычно означает лучшее качество или характеристику (кроме стоимости, где высокое значение означает низкую стоимость).

Эта диаграмма помогает понять, что выбор метода развязки зависит от приоритетов конкретного проекта: оптроны предлагают хороший баланс стоимости и простоты для многих задач, трансформаторы – высокую изоляцию и мощность, а цифровые изоляторы – скорость и удобство для цифровых интерфейсов.

Структура Концепции Гальванической Развязки: Интеллект-карта

Чтобы лучше понять взаимосвязи и ключевые аспекты гальванической развязки с помощью оптронов для AVR и цепей 12-24В, рассмотрим следующую интеллект-карту. Она наглядно демонстрирует основные компоненты, цели и принципы построения таких систем.

mindmap root["Гальваническая развязка
AVR и цепей 12-24В с оптроном"] ("Основные понятия") id1["Оптрон (оптопара)"] id1_1["Светодиод (вход)"] id1_2["Фототранзистор (выход)"] id1_3["Оптическая связь"] id1_4["Электрическая изоляция"] id2["Цель развязки"] id2_1["Защита AVR (5В) от 12-24В"] id2_2["Подавление помех"] id2_3["Безопасность соединений"] id3["Цепи 12-24В"] id3_1["Высоковольтные сигналы"] id3_2["Управление нагрузками (реле, моторы)"] ("Схемы подключения") id4["Входная развязка (12-24В → AVR)"] id4_1["Источник сигнала 12-24В"] id4_2["Ограничительный резистор R_in"] id4_3["Светодиод оптрона"] id4_4["Фототранзистор оптрона"] id4_5["Подтягивающий резистор R_pull_up к +5В AVR"] id4_6["Выход на цифровой пин AVR"] id5["Выходная развязка (AVR → 12-24В)"] id5_1["Управляющий сигнал с пина AVR (0/5В)"] id5_2["Ограничительный резистор R_avr_out"] id5_3["Светодиод оптрона"] id5_4["Фототранзистор оптрона"] id5_5["Коммутация цепи нагрузки 12-24В"] id5_6["Управление реле, MOSFET, двигателем"] ("Ключевые компоненты и расчеты") id6["Выбор оптрона"] id6_1["PC817 (популярный, недорогой)"] id6_2["4N25, TLP521 и другие"] id6_3["Характеристики: V_iso, CTR, скорость"] id7["Резисторы"] id7_1["Расчет R_in: (V_source - V_F_LED) / I_F_LED"] id7_2["Расчет R_avr_out: (V_AVR - V_F_LED) / I_F_LED"] id7_3["R_pull_up (типично 1кОм - 10кОм)"] ("Важные соображения") id8["Раздельное питание и земли"] id8_1["Изолированные GND_AVR и GND_LOAD/HIGH"] id8_2["Изолированные DC/DC преобразователи (при необходимости)"] id9["Скорость переключения оптрона"] id10["Минимизация паразитных емкостных связей"]

Эта карта помогает систематизировать знания и быстро ориентироваться в компонентах и принципах построения схем гальванической развязки.

Таблица Расчета Резисторов для Оптрона

Ниже приведена таблица с примерами расчета токоограничивающих резисторов для светодиода оптрона (например, PC817) при типовых значениях прямого падения напряжения на светодиоде \(V_F \approx 1.2\text{В}\) и желаемом токе через светодиод \(I_F \approx 10\text{мА}\).

Напряжение источника сигнала/питания (Vin)	Прямое падение на светодиоде оптрона (VF)	Желаемый ток через светодиод (IF)	Расчетное сопротивление резистора R = (Vin - VF) / IF	Рекомендуемое стандартное значение резистора	Минимальная мощность резистора
5В (например, выходной пин AVR)	1.2В	10мА (0.01А)	(5В - 1.2В) / 0.01А = 380 Ом	390 Ом	0.038Вт (подойдет 0.125Вт)
12В (например, внешний датчик или управляющий сигнал)	1.2В	10мА (0.01А)	(12В - 1.2В) / 0.01А = 1080 Ом	1.1 кОм	0.108Вт (подойдет 0.125Вт или 0.25Вт)
24В (например, промышленный датчик или цепь управления)	1.2В	10мА (0.01А)	(24В - 1.2В) / 0.01А = 2280 Ом	2.2 кОм или 2.4 кОм	0.228Вт (подойдет 0.25Вт или 0.5Вт)

Примечание: Всегда проверяйте даташит на конкретный используемый оптрон для уточнения параметров \(V_F\) и рекомендуемых \(I_F\). Выбирайте резистор с ближайшим большим стандартным номиналом и достаточной мощностью.

Практическое Пособие: Модули Гальванической Развязки на PC817

Для упрощения интеграции оптронов в проекты существуют готовые модули гальванической развязки, часто на базе оптронов PC817. В следующем видео рассматривается устройство и схема такого модуля, что может быть полезно для понимания практической реализации.

В видео объясняется, как устроены типовые модули на оптронах PC817, какие компоненты они содержат (помимо самого оптрона, это могут быть резисторы, светодиодные индикаторы состояния). Понимание их работы поможет как при использовании готовых модулей, так и при проектировании собственных плат с гальванической развязкой.

Часто Задаваемые Вопросы (FAQ)

Что такое коэффициент передачи тока (CTR) оптрона и как он влияет на схему?

Коэффициент передачи тока (CTR) — это отношение тока коллектора фототранзистора (Ic) к току светодиода (If), выраженное в процентах: CTR = (Ic/If) * 100%. Он показывает, насколько эффективно ток входа преобразуется в ток выхода. CTR не является постоянной величиной и зависит от тока If, температуры и конкретного экземпляра оптрона. При проектировании необходимо учитывать минимальное значение CTR, указанное в даташите, чтобы гарантировать, что фототранзистор сможет обеспечить достаточный ток для управления следующей ступенью схемы (например, для надежного переключения входа AVR или управления базой другого транзистора).

Можно ли использовать один оптрон для развязки аналогового сигнала?

Стандартные транзисторные оптроны (как PC817) не очень хорошо подходят для точной передачи аналоговых сигналов из-за нелинейности CTR и его зависимости от температуры и тока. Для этих целей существуют специализированные линейные оптроны (например, IL300) или другие методы аналоговой изоляции, такие как изолирующие усилители или сигма-дельта модуляторы с последующей цифровой изоляцией.

Какое максимальное напряжение изоляции обеспечивают оптроны типа PC817?

Типичное напряжение изоляции для оптронов серии PC817 составляет около 5000 В (среднеквадратичное значение, Vrms) в течение 1 минуты. Это напряжение пробоя между входом (светодиод) и выходом (фототранзистор). Однако рабочее напряжение, при котором гарантируется долговременная надежная изоляция, будет ниже. Всегда сверяйтесь с даташитом на конкретный компонент.

Нужно ли использовать отдельные ("плавающие") источники питания для изолированных цепей?

Да, для достижения полной гальванической развязки крайне важно, чтобы "земли" (GND) изолируемых цепей не были соединены напрямую. Если обе части схемы питаются от одного источника без изоляции, то развязка сигналов через оптрон не будет полной, так как общий проводник земли останется. В таких случаях используют либо полностью раздельные источники питания, либо изолированные DC/DC-преобразователи для питания одной из частей схемы.

Влияет ли гальваническая развязка на скорость передачи сигнала?

Да, оптроны вносят задержку в передачу сигнала. Время включения и выключения (rise/fall time) для стандартных оптронов типа PC817 составляет несколько микросекунд (например, от 2 до 18 мкс). Это может быть критично для высокоскоростных сигналов (например, ШИМ с частотой в десятки кГц или быстрые протоколы связи). Для таких приложений следует выбирать быстродействующие оптроны (например, 6N136, 6N137, HCPL-серии) или цифровые изоляторы.
