高效能BBU能量容量計算與備援策略深度解析

確保關鍵系統在斷電期間的穩定運作

在當今高度依賴電力運作的數位世界中，電池備援單元（BBU）扮演著至關重要的角色，確保資料中心、電信設備和智慧家庭等關鍵系統在主電源中斷時仍能維持不間斷的運作。計算BBU所需的能量容量（kWh）是設計一個可靠備援系統的基礎，這不僅關係到設備的持續運作時間，更影響到資料的完整性與系統的穩定性。本指南將深入探討如何精確計算BBU能量容量，並提供相關的考量因素與優化策略。

重要洞察

能量需求評估是關鍵：精確計算所有受備援設備的總功耗（瓦特），並考慮其持續運作時間，是確定所需BBU能量容量（kWh）的首要步驟。
鋰離子電池是未來趨勢：相較於傳統鉛酸電池，鋰離子電池在能量密度、壽命、充放電循環次數和空間效率方面具有顯著優勢，是現代BBU解決方案的理想選擇。
多層次備援與監控系統：建立包括BBU在內的多層次備援架構，並搭配即時監控系統，能夠最大程度地提升系統的可靠性與應變能力，確保在突發狀況下的資料安全與服務連續性。

理解BBU與其重要性

電池備援單元（BBU）是一種提供緊急電源的設備，當主電源故障時，它能暫時供應電力，確保連接的設備能夠繼續運作或安全關機。BBU的應用範圍極廣，從保護資料中心的伺服器，到維持家庭網路設備的連線，甚至在醫療設備和安全系統中都不可或缺。其核心價值在於提供「不間斷的電力」，這對於需要高度可靠性和資料完整性的應用尤其重要。

現代BBU的設計日益先進，特別是針對開放計算專案（OCP）Open Rack V3架構的BBU，強調效率和智慧化。它們不僅要在電源中斷時提供能量，還要能夠快速從充電模式切換到備援模式，並具備高功率密度以節省空間，以及高效率以延長備援時間。

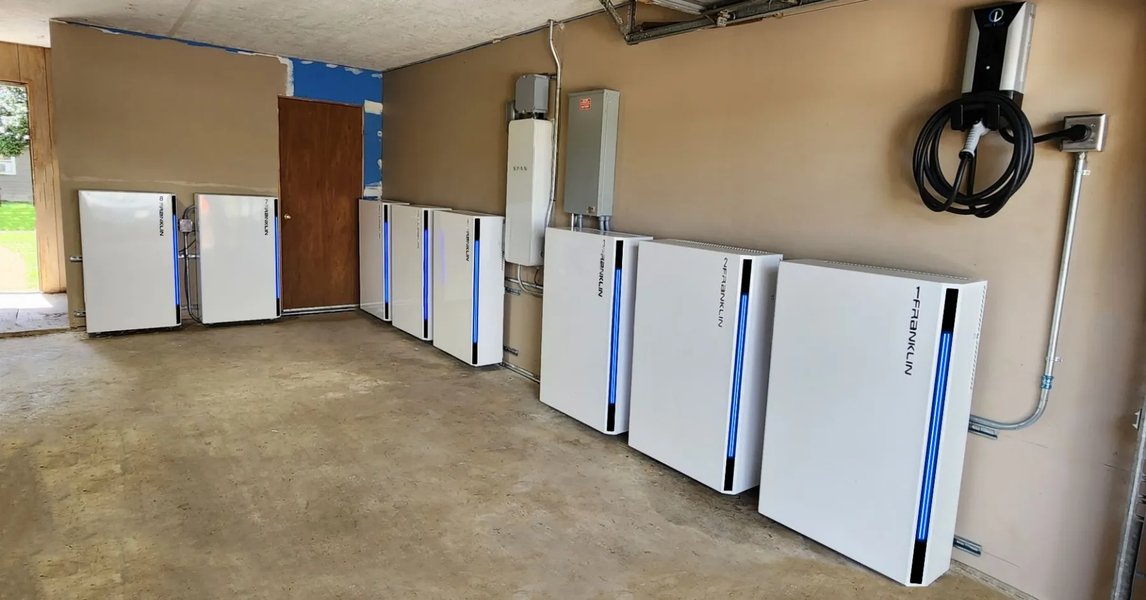

家庭電池備援系統在停電期間提供電力，確保關鍵設備的持續運作。

BBU在各領域的應用

BBU在各行各業中都有其獨特的應用場景：

資料中心與伺服器：在資料中心，BBU通常與不斷電系統（UPS）協同工作，為伺服器和儲存設備提供短期備援，爭取時間讓發電機啟動，或安全地儲存資料並關閉系統，防止資料丟失和損壞。
電信基礎設施：基地台（BBU，Base Band Unit）和遠端射頻頭（RRH）之間的「前傳」網路也需要精確的延遲管理。在某些情況下，BBU也指代電力備援單元，確保電信服務在斷電時不中斷。
家庭與辦公室：對於家庭網路設備、智慧家居裝置，甚至是傳統電話服務的網路終端設備（ONT），BBU能提供數小時甚至數天的備援電力，確保通訊不中斷。
工業控制與自動化：在工業環境中，BBU可保護關鍵的控制系統和感測器，防止生產線中斷或設備損壞。

能量容量計算核心原理

計算BBU所需的能量容量是確保備援系統有效運作的基石。這個過程需要仔細評估負載的功耗、期望的備援時間，並考慮電池的效率和電壓特性。

關鍵概念：功耗 (W)、能量 (Wh/kWh) 與備援時間 (小時)

功率 (W)：瓦特（Watt）是功率的單位，表示設備在某一瞬間消耗電力的速度。
能量 (Wh/kWh)：瓦特小時（Watt-hour）或千瓦小時（Kilowatt-hour）是能量的單位，表示設備在一段時間內消耗的總電量。1 kWh = 1000 Wh。能量是功率與時間的乘積，即 \( \text{能量 (kWh)} = \text{功率 (kW)} \times \text{時間 (小時)} \)。
備援時間 (小時)：這是指BBU在主電源中斷後，能夠為連接設備供電的預期持續時間。

計算BBU能量容量的步驟

計算BBU能量容量的主要目標是確定在特定備援時間內，需要提供多少能量。以下是詳細步驟：

確定總負載功耗 (瓦特)

列出所有需要BBU備援的設備，並查閱其規格表以獲取其額定功耗（瓦特）。對於那些功耗會變化的設備（如伺服器），應考慮其平均或最大負載下的功耗。將所有設備的功耗加總，得到總負載功耗。

例如，如果一個伺服器在正常運作時消耗 500W，一個網路交換機消耗 100W，那麼總負載功耗為 \( 500\text{W} + 100\text{W} = 600\text{W} \)。
設定期望備援時間 (小時)

根據應用需求，決定BBU需要提供備援電力的時間長度。這可能從幾分鐘（用於安全關機）到數小時或數天（用於維持關鍵服務）。例如，如果您的目標是提供 4 小時的備援時間。
計算所需的總能量 (瓦特小時或千瓦小時)

使用以下公式計算所需的總能量：
\[ \text{所需能量 (Wh)} = \text{總負載功耗 (W)} \times \text{備援時間 (小時)} \]
若要轉換為千瓦小時 (kWh)，則除以 1000：
\[ \text{所需能量 (kWh)} = \frac{\text{總負載功耗 (W)} \times \text{備援時間 (小時)}}{1000} \]
以上述例子，所需能量為 \( \frac{600\text{W} \times 4\text{小時}}{1000} = 2.4\text{kWh} \)。
考慮電池效率與深度放電 (DoD)

電池在充放電過程中會有能量損耗，因此實際的電池容量需要大於計算所得的所需能量。此外，為了延長電池壽命，通常不建議將電池完全放電。深度放電（DoD）是電池在每次循環中可以安全放電的百分比。一般來說，鋰離子電池的DoD可以達到90%以上，而鉛酸電池則較低。

因此，最終的BBU電池容量計算公式應為：
\[ \text{BBU電池容量 (kWh)} = \frac{\text{所需能量 (kWh)}}{\text{電池效率} \times \text{最大深度放電百分比}} \]
假設電池效率為90% (0.9)，最大深度放電百分比為80% (0.8)，那麼：
\[ \text{BBU電池容量 (kWh)} = \frac{2.4\text{kWh}}{0.9 \times 0.8} \approx 3.33\text{kWh} \]
考慮電池組電壓與安培小時 (Ah)

如果BBU的電池容量以安培小時（Ah）表示，則需要考慮電池組的電壓。能量（Wh）可以通過以下公式從電壓（V）和安培小時（Ah）計算：
\[ \text{能量 (Wh)} = \text{電壓 (V)} \times \text{安培小時 (Ah)} \]
反之，如果已知所需能量（Wh）和電池組電壓（V），可以計算所需的安培小時容量：
\[ \text{安培小時 (Ah)} = \frac{\text{所需能量 (Wh)}}{\text{電壓 (V)}} \]
許多BBU系統採用48V設計以提高效率。如果我們的3.33kWh（3330Wh）電池組電壓為48V，那麼所需的安培小時容量為：
\[ \text{安培小時 (Ah)} = \frac{3330\text{Wh}}{48\text{V}} \approx 69.38\text{Ah} \]

透過這些步驟，您可以更精確地估算所需BBU的能量容量。

常見BBU容量與備援時間參考

不同的BBU模組和系統提供不同的備援能力：

一個BBU模組可能提供 3 kW 的備援功率，持續不超過 4 分鐘，並可運作 4 年。
OCP openEDGE BBU 模組能提供 1.6kW 的連續輸出功率，可為整個系統備援 5-7 分鐘。
Delta 的 3 kW BBU 提供 3 kW 容量，效率超過 97%，並通過 UL9540A 認證。
一些家庭備援電池系統，如 Briggs & Stratton 的產品，單元容量為 6.65 kWh，可堆疊至 19.95 kWh，並能擴展到 119.7 kWh 的容量和 84 kW 的功率。一個 10 kWh 的電池在不運行空調或電暖的情況下，可以為普通家庭的關鍵電氣系統供電至少 24 小時。

BBU技術與效率考量

隨著技術的進步，BBU的設計和效率也日益提升，尤其是在電池類型和電源管理方面。

鋰離子電池的優勢

現代BBU越來越多地採用鋰離子（Li-ion）電池，而非傳統的鉛酸電池，主要原因在於鋰離子電池的多項優勢：

更長壽命與更多循環次數：鋰離子電池的循環壽命通常是鉛酸電池的數倍，可達到 10 年以上或超過 3500 次完整循環。
更高的能量密度與更小尺寸：鋰離子電池在相同體積下能儲存更多能量，這意味著BBU可以做得更小、更輕，節省寶貴的空間，尤其是在資料中心等空間受限的環境中。
更高的放電率：鋰離子電池能以更高的效率釋放能量，這對於需要短時間內提供大功率輸出的應用至關重要。
更低的自放電率：鋰離子電池在不使用時電量損耗較少，能更好地保持電量。

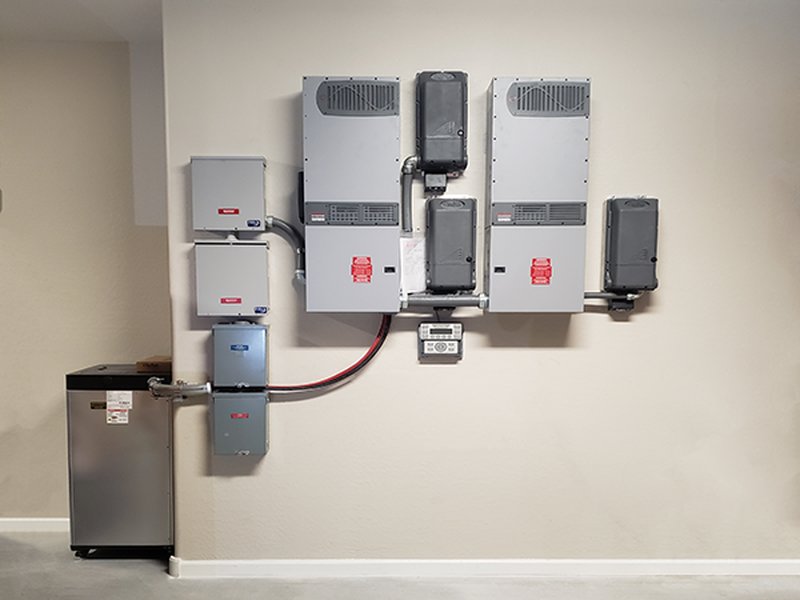

現代家庭太陽能電池備援系統，展示了鋰離子電池在空間效率方面的優勢。

電源效率與損耗

BBU的電源效率是決定其性能和運營成本的關鍵因素。在電力轉換過程中，部分能量會以熱量的形式損失。優化負載以匹配BBU的額定值可以提高整體效率，並減少能源消耗。

一個BBU模組的總功耗在待機模式下應保持在最低水平。在資料中心，從12V系統轉向48V系統可以顯著提高電源效率，因為較高的電壓會降低電流，從而減少銅線損耗和散熱需求，這對於降低運營成本和碳足跡至關重要。

上方的雷達圖比較了鋰離子電池和鉛酸電池在BBU應用中的不同性能維度。從圖中可以看出，鋰離子電池在能量密度、循環壽命、空間效率和瞬時功率輸出方面表現出色，儘管其初始成本可能較高，但在長期運營中，由於其更長壽命和更高效率，可以帶來顯著的總體擁有成本（TCO）節省。

BBU系統的實際部署與管理

BBU的實際部署不僅涉及硬件安裝，還包括軟體監控和維護，以確保其長期可靠性。

系統整合與監控

現代BBU系統通常配備圖形使用者介面（GUI），提供電池堆棧電壓、溫度、模組活動和剩餘容量等實時資訊。這對於監測電池的健康狀態（SoH）和充電狀態（SoC）至關重要，有助於預防性維護，確保電池在關鍵時刻隨時準備好提供電力。

此外，BBU應能與上游系統進行通訊，例如在主電源恢復後快速從放電模式切換回充電模式。智能電源管理單元（PMU）在BBU系統中扮演著關鍵角色，負責調節充電電流，並在斷電時確保電力平穩轉換。

下表匯總了BBU系統的關鍵特性和考量：

特性類別	具體考量	說明
電池技術	鋰離子 (Li-ion) vs. 鉛酸	鋰離子電池提供更高能量密度、更長壽命、更高效率和更小尺寸，但初始成本較高。
功率輸出	瓦特 (W)	BBU能提供的最大瞬時功率。需匹配或超過負載的峰值需求。
能量容量	千瓦小時 (kWh) 或安培小時 (Ah)	決定備援時間的長短。根據總負載功耗和期望備援時間計算。
備援時間	分鐘 / 小時	BBU在斷電後能持續供電的時長。從幾分鐘（資料保存）到數天（關鍵服務）。
效率	轉換效率百分比 (%)	能源在轉換和儲存過程中的損耗。高效率（>97%）能延長備援時間並降低熱量。
電壓	直流電壓 (V)	常見有12V、48V等。48V系統在資料中心中因其高效率而越來越受歡迎。
充電時間	小時	電池從低電量狀態充滿所需的時間。
監控與管理	GUI、SoH、SoC	實時監測電池狀態、溫度和性能，以便預防性維護。
尺寸與重量	U數、公斤	影響設備的部署和空間利用。鋰離子電池在這些方面有顯著優勢。
安全與認證	UL9540A	確保BBU符合行業安全標準，尤其是在熱失控防護方面。

維護與更換週期

BBU的電池不是永久性的，它們有固定的壽命和循環次數。定期檢查和更換電池是確保備援系統可靠性的重要部分。許多供應商會提供建議的更換週期，並可能提供維護服務，例如每12個月安排工程師檢查和更換可充電電池。

BBU與UPS的關係

BBU與不斷電系統（UPS）經常被提及，但它們在功能上有所區別，但也常協同運作。UPS通常提供更全面的電力保護，包括穩壓、濾波和較長的備援時間，通常用於保護整個機架或多個設備。BBU則更專注於為單一設備或特定模組提供短期電力備援，尤其是在資料中心中，作為分散式備援策略的一部分。

以下這個影片深入介紹了如何選擇合適的UPS，其中的原理也適用於BBU的考量：

影片：《選擇UPS（不斷電系統）》：這段影片解釋了UPS的功能、重要性以及如何根據設備需求選擇合適的型號，對於理解BBU的容量需求也具有參考價值。

未來展望與挑戰

隨著人工智能（AI）和邊緣計算的快速發展，對高效能BBU的需求將持續增長。AI資料中心對電力的需求極高，這推動了BBU技術向更高功率密度、更高效率和更緊湊尺寸的方向發展。例如，新型的差分功率處理轉換器拓撲結構旨在在不增加物理尺寸的情況下，提高BBU的功率額定值。

挑戰主要來自於如何在有限的空間內提供更大的能量儲存，同時確保安全性。電池熱失控是一個嚴重的安全隱患，因此UL9540A等安全認證對於BBU的設計和部署至關重要。創新的電池技術和熱管理方案將是未來BBU發展的關鍵。

常見問題 (FAQ)

BBU的能量容量和功率輸出有什麼區別？

能量容量（例如kWh）衡量電池可以儲存的總電量，決定了BBU能供電多久。功率輸出（例如kW或W）則衡量BBU在某一瞬間能提供的最大電量，決定了它能帶動多大的負載。一個大容量但功率輸出不足的BBU，可能無法啟動或維持高功率設備的運作。

為什麼鋰離子電池更適合現代BBU？

鋰離子電池具有更高的能量密度，意味著在相同體積下能提供更多能量；更長的循環壽命和使用壽命；更高的充放電效率；以及更低的自放電率。這些特性使其在資料中心和邊緣計算等對空間、效率和可靠性有高要求的應用中，成為鉛酸電池的理想替代品。

如何估計家庭的備援電力需求？

首先列出您希望在停電期間運作的所有電器和設備，並記錄它們的功率（瓦特）。然後，估計每個設備在停電期間的預計使用時間。將每個設備的功率乘以其使用時間，然後將所有設備的能量消耗加總，即可得出總能量需求（Wh或kWh）。考慮到電池的效率和深度放電限制，再適當增加容量。例如，一個普通家庭每天可能需要約30 kWh的電力來正常運作。

BBU是否需要定期維護？

是的，BBU需要定期維護以確保其可靠性。這通常包括檢查電池的電壓、溫度、健康狀態（SoH）和充電狀態（SoC）。對於可充電電池，供應商可能會建議定期更換以確保性能。
