读取CAD STEP文件并生成六视图图片的最佳库推荐

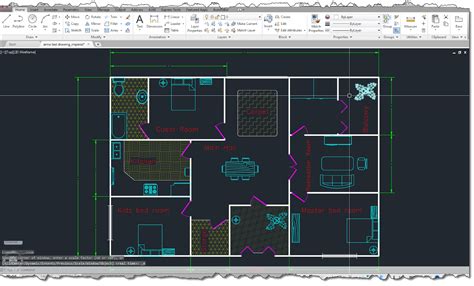

5 Steps: How to Learn Drafting in CAD

Python解决方案

Python以其简洁易用和丰富的第三方库生态系统,在处理CAD文件和生成图像方面表现出色。以下是几种主要的Python库,它们广泛用于读取STEP文件并生成六视图图片。

1. OpenCASCADE与PythonOCC

OpenCASCADE Technology (OCC) / PythonOCC

OpenCASCADE是一款功能强大的开源3D CAD建模库,广泛应用于工业设计和工程领域。它的Python绑定版本称为PythonOCC,提供了全面的接口,用于读取、处理和可视化CAD数据,特别是STEP文件。

主要功能:
  • 读取STEP文件:支持导入和解析STEP文件,提取详细的几何信息。
  • 三维建模与处理:提供全面的CAD建模工具,包括布尔运算、曲面操作等。
  • 渲染与可视化:集成强大的可视化工具,能够生成高质量的2D视图。
  • 生成六视图图片:通过设置不同的视角,可以自动生成前、后、左、右、上、下六个视图的2D图像。
安装方法:

可以通过pip安装PythonOCC:

pip install pythonocc-core
示例代码:
from OCC.Core.STEPControl import STEPControl_Reader
from OCC.Core.BRep import BRep_Builder
from OCC.Display.SimpleGui import init_display

# 初始化显示器
display, start_display, add_menu, add_function_to_menu = init_display()

# 读取STEP文件
step_reader = STEPControl_Reader()
status = step_reader.ReadFile('your_file.step')
if status == 1:
    step_reader.TransferRoots()
    shape = step_reader.OneShape()
    display.DisplayShape(shape, update=True)

    # 定义六个基本视角
    directions = {
        'Front': (1, 0, 0),
        'Back': (-1, 0, 0),
        'Left': (0, 1, 0),
        'Right': (0, -1, 0),
        'Top': (0, 0, 1),
        'Bottom': (0, 0, -1)
    }

    # 生成六视图图片
    for name, direction in directions.items():
        display.View(direction)
        display.FitAll()
        display.ExportToFile(f'six_views/{name}.png')

start_display()

以上代码展示了如何使用PythonOCC读取STEP文件并生成六视图图片。通过设置不同的视角方向,程序可以自动生成所需的视图图像。

资源与文档:

2. FreeCAD Python API

FreeCAD

FreeCAD是一款开源的多平台3D建模工具,支持多种CAD文件格式,包括STEP。其内置的Python API允许用户通过脚本进行高级文件处理和图像生成,非常适合自动化任务和批量处理。

主要功能:
  • 读取STEP文件:能够直接导入STEP文件并进行解析。
  • 视图生成:支持生成2D和3D渲染视图。
  • 几何操作:提供丰富的几何处理功能,满足复杂建模需求。
安装方法:

访问FreeCAD官方网站进行下载安装:

示例代码:
import FreeCAD
import FreeCADGui

# 加载STEP文件
doc = FreeCAD.openDocument("path/to/your_file.step")

# 定义六个视角方向
views = [FreeCAD.Vector(1, 0, 0), FreeCAD.Vector(0, 1, 0), FreeCAD.Vector(0, 0, 1),
         FreeCAD.Vector(-1, 0, 0), FreeCAD.Vector(0, -1, 0), FreeCAD.Vector(0, 0, -1)]

# 生成六视图图片
for i, view in enumerate(views):
    FreeCADGui.activeDocument().activeView().viewDirection = view
    FreeCADGui.activeDocument().activeView().saveImage(f'six_views/view_{i}.png', 1024, 768, 'White')

# 关闭文档
doc.close()

该脚本演示了如何使用FreeCAD的Python API加载STEP文件,并通过设置不同的视角方向生成六视图图片。

资源与文档:

3. Trimesh

Trimesh

Trimesh是一个轻量级的纯Python库,主要用于加载、操作和可视化3D模型。虽然Trimesh本身无法直接读取STEP文件,但结合其他工具(如FreeCAD)进行格式转换,可以实现读取和图像生成的功能。

主要功能:
  • 加载和操作3D模型:支持多种文件格式,如STL、OBJ、PLY等。
  • 生成视图图片:可以通过内置的渲染功能生成高质量的2D图像。
  • 模型分析:提供丰富的几何分析工具,适用于复杂的工程需求。
安装方法:

通过pip安装Trimesh:

pip install trimesh
示例代码:
import trimesh

# 加载模型(假设使用FreeCAD转换后为.obj格式)
mesh = trimesh.load('path/to/your_model.obj')

# 生成六视图图片
scene = mesh.scene()
images = scene.save_image(resolution=(1024, 768), visible=True)

# 保存图片
with open('six_views/six_views.png', 'wb') as f:
    f.write(images)

在此示例中,首先使用FreeCAD将STEP文件转换为OBJ格式,然后利用Trimesh加载该文件并生成六视图图片。这种方法结合了FreeCAD的格式转换能力和Trimesh的图像生成效率。

资源与文档:

Java解决方案

虽然Python在处理CAD文件方面有较为成熟的解决方案,但Java也提供了一些库用于读取STEP文件并生成六视图图片。以下是几种主要的Java库:

1. JTLib

JTLib

JTLib是一个Java库,用于处理3D模型,包括CAD文件的读取和图像生成。它支持STEP文件,并能够生成视图图像,适用于Java开发环境。

主要功能:
  • 读取STEP文件:支持STEP文件的导入和解析。
  • 模型操作:提供对3D模型的基本操作和处理功能。
  • 图像生成:能够生成2D视图图像,适用于技术文档和设计审核。
安装与使用:

JTLib通常需要通过Maven等包管理工具添加到Java项目中,具体安装步骤请参考官方文档。

示例代码:
import com.jtlib.JT;
import com.jtlib.JTView;

// 读取STEP文件
JT jt = new JT("your_step_file.step");

// 获取所有视图
JTView[] views = jt.getViews();

// 生成六视图图片
for (int i = 0; i < views.length; i++) {
    views[i].saveImage("six_views/view_" + i + ".png");
}

以上代码展示了如何使用JTLib读取STEP文件并生成六视图图片。JTLib提供了简洁的API,方便开发者快速实现所需功能。

资源与文档:
  • JTLib GitHub 仓库

2. JCAE (Java Computer-Aided Engineering)

JCAE

JCAE是一个使用Java开发的开源CAD环境工具,支持STEP文件的读取和操作。尽管其功能较为基础,但对于需要在Java环境中处理CAD文件的开发者来说,是一个不错的选择。

主要功能:
  • 读取STEP文件:支持STEP文件的导入和解析几何信息。
  • 几何建模:提供基本的CAD建模和操作功能。
  • 图像渲染:能够生成2D视图图像,适用于技术文档。
安装与使用:

JCAE可以通过其GitHub仓库获取,下载最新版本并按照文档进行集成。

示例代码:
import org.jcae.opencascade.STEPReader;
import org.jcae.opencascade.Display;

// 读取STEP文件
STEPReader reader = new STEPReader();
Shape shape = reader.read("your_step_file.step");

// 初始化显示
Display display = new Display();
display.displayShape(shape);

// 生成六视图图片
String[] directions = {"Front", "Back", "Left", "Right", "Top", "Bottom"};
for (String direction : directions) {
    display.setView(direction);
    display.saveImage("six_views/" + direction + ".png");
}

该示例展示了如何使用JCAE读取STEP文件并生成六视图图片。通过设置不同的视角方向,JCAE能够自动生成所需的视图图像。

资源与文档:

3. CADExchanger API

CADExchanger API

CADExchanger API是一款商业软件,提供强大的CAD文件处理功能,支持多种格式的文件读写,包括STEP。其Java SDK允许开发者在Java项目中集成CAD文件读取和图像生成功能。

主要功能:
  • 读取STEP文件:支持读取和解析STEP文件,提取详细的几何信息。
  • 模型操作:提供丰富的几何处理和建模工具。
  • 图像生成:能够生成高质量的2D视图图像,适用于专业技术文档。
安装与使用:

由于CADExchanger API是商业软件,需通过官网购买并获取许可。详细安装和使用文档可参考其官方网站。

资源与文档:

推荐方案

综合来看,Python在处理CAD STEP文件和生成六视图图片方面拥有更成熟和活跃的生态系统。以下是基于不同需求的推荐方案:

1. Python优先选择:PythonOCC

如果您偏向于使用Python,PythonOCC无疑是最推荐的选择。其基于OpenCASCADE的强大功能,结合Python的简洁语法,使得读取STEP文件并生成六视图图片变得高效且可扩展。

2. 高级需求:FreeCAD Python API

对于需要更高级几何操作和复杂图像生成的项目,FreeCAD的Python API提供了更丰富的功能和更高的灵活性。尽管其学习曲线相对较陡,但其强大的社区支持和丰富的文档资源使其成为高级用户的理想选择。

3. 轻量级需求:Trimesh

如果您的需求主要集中在快速生成视图图片,且无需复杂的几何操作,可以考虑使用Trimesh。通过与FreeCAD结合使用,Trimesh能够高效地完成任务,适用于轻量级或快速开发的项目。

4. Java解决方案

虽然Java也提供了一些库如JTLib和JCAE用于处理STEP文件,但相比Python,其生态系统不够成熟,社区支持较弱。如果项目必须使用Java,推荐结合使用JTLib或商业的CADExchanger API,但需注意实现过程可能较为复杂。

结论

在选择合适的库来读取CAD STEP文件并生成六视图图片时,Python提供了更为强大和灵活的解决方案。PythonOCCFreeCAD凭借其丰富的功能和活跃的社区支持,成为最优选择。对于需要快捷解决方案的用户,Trimesh也是一个值得考虑的选项。尽管Java也有相应的库,但其生态成熟度和支持程度不如Python,如无特定需求,优先推荐Python方案。

参考资料

  1. PythonOCC 官方网站
  2. PythonOCC GitHub 仓库
  3. PythonOCC 示例代码
  4. FreeCAD 官方网站
  5. FreeCAD Python API 文档
  6. Trimesh 官方文档
  7. JCAE GitHub 仓库
  8. CADExchanger 官方网站
