Curvatura de una Banda Bimetálica

Análisis detallado del comportamiento térmico entre latón y aluminio

Principales Conclusiones

La diferencia en coeficientes de expansión: El aluminio se expande significativamente más que el latón al calentarse.
Curvatura hacia el lado de menor expansión: Debido a que el latón se expande menos, este metal forma la parte interior de la curva.
Aplicaciones prácticas: La propiedad de curvatura de las bandas bimetálicas se utiliza en dispositivos de control térmico como termostatos.

Introducción

Las bandas bimetálicas se componen de dos metales adheridos que poseen diferentes coeficientes de dilatación térmica. Esto significa que, al ser sometidas a una variación de temperatura, cada metal se expande o contrae a una tasa diferente. La interacción de estas dos expansiones diversas genera una curvatura en la banda, convirtiéndola en un elemento esencial para la conversión de variaciones térmicas en movimientos mecánicos. Ejemplos de aplicaciones son los termostatos y varios interruptores sensibles al calor.

En el problema planteado, se unen superficies idénticas de latón y aluminio. La pregunta se centra en determinar hacia qué lado se curva la banda bimetálica cuando se expone a la acción del fuego. Para responder correctamente, se deben comparar las propiedades térmicas de cada material, especialmente los coeficientes de dilatación térmica.

Fundamentos Físicos

Coeficientes de Expansión Térmica

Cada metal se expande de manera diferente cuando se le aplica calor. El coeficiente de expansión térmica es una propiedad física que mide el cambio en longitud por unidad de temperatura. Para explicar la curva de la banda bimetálica, es esencial analizar los coeficientes de los dos metales involucrados:

Metal	Coeficiente de dilatación (×10^-6 K^-1)
Latón	~18.7
Aluminio	~23

En este contexto, el aluminio posee un coeficiente más alto, lo que implica que se expandirá más que el latón ante un incremento de temperatura.

Mecanismo de Curvatura en Bandas Bimetálicas

El funcionamiento de una banda bimetálica se basa en la diferencia de expansión térmica. Al aumentar la temperatura:

Efecto Diferencial

El metal que se expande más (en este caso, el aluminio) adquiere una mayor longitud en comparación con el metal con menor expansión (latón). Dado que ambos metales están rígidamente unidos, se genera una tensión interna que se libera mediante la deformación en forma de curvatura. La curvatura resulta de la necesidad de “compensar” la diferencia entre ambas expansiones.

Lado Interno e Interno de la Curva

La característica crucial de esta deformación es que el lado del metal que se expande menos se convierte en el lado interno de la curva. Esto es porque, al tener menos alargamiento, dicho lado se “contrae” en relación con el metal que se expande en mayor medida, generándose así la curvatura hacia él.

Análisis Comparativo: Latón vs. Aluminio

Propiedades del Latón

El latón es una aleación compuesta principalmente de cobre y zinc. Tiene un coeficiente de dilatación térmica relativamente bajo en comparación con otros metales comunes. Su estructura y propiedades le permiten mantener una dimensión casi estable cuando se calienta, en comparación con el aluminio.

Propiedades del Aluminio

El aluminio, por otro lado, es un metal muy utilizado por su ligereza y alta conductividad térmica. Su coeficiente de dilatación mayor significa que, cuando se expone al calor, se altera su dimensión en una magnitud superior a la del latón. Esto es la razón principal de la diferencia en comportamiento cuando ambos están unidos.

Consecuencias en la Banda Bimetálica

En la banda bimetálica formada por latón y aluminio, la diferencia en expansión provoca que el aluminio, al expandirse más, genere una tensión en la unión. Al no poder separarse, la banda se deforma y se curva. Durante este proceso, el latón, al expandirse menos, se localiza en la parte interna de la curva, mientras que el aluminio forma la parte exterior.

Es importante comprender que el lado hacia el cual se efectúa la curvatura es aquel asociado con el metal de menor expansión; es decir, la parte interior de la curva estará compuesta por latón y la parte exterior por aluminio. Esto permite predecir y diseñar mecanismos en función de la respuesta térmica.

Aplicaciones Prácticas y Relevancia

Uso en Termostatos y Sensores

Uno de los usos más reconocidos de las bandas bimetálicas es en los termostatos. En estos dispositivos, la curvatura de la banda se utiliza para abrir o cerrar un circuito eléctrico, repartiéndose la tarea de regular la temperatura de equipos o instalaciones. La precisión y la repetitividad de este movimiento permiten alinear la respuesta mecánica con señales térmicas, logrando la automatización del control de temperatura.

Diseño de Interruptores Térmicos

Además de los termostatos, estos sensores se emplean en otros tipos de dispositivos de seguridad y control térmico, tales como interruptores sensibles al calor y elementos de protección contra sobrecalentamiento en aparatos electrónicos. La capacidad de la banda para responder de manera rápida y eficiente a cambios de temperatura la convierte en un componente esencial de diversas tecnologías.

Ejemplos Industriales

En la industria, la utilización de las bandas bimetálicas se extiende al control de procesos que requieren precisión en la regulación térmica. Se emplean, por ejemplo, en sistemas de climatización, equipos de refrigeración y en estructuras de seguridad industrial. La fiabilidad y robustez del mecanismo permiten su aplicación en entornos sometidos a ciclos térmicos repetitivos.

Ecuaciones y Principios Matemáticos

Relación de Expansión Térmica

La relación entre la longitud inicial de un metal, su coeficiente de dilatación y el cambio de temperatura se expresa matemáticamente mediante la siguiente ecuación:

$$\Delta L = \alpha \cdot L_0 \cdot \Delta T$$

Donde:

$\Delta L$: Cambio en la longitud.
$\alpha$: Coeficiente de dilatación térmica.
$L_0$: Longitud inicial del metal.
$\Delta T$: Cambio de temperatura.

Aplicación a la Banda Bimetálica

En la banda bimetálica, existiendo dos metales con coeficientes $\alpha_1$ y $\alpha_2$, el diferencial de alargamiento se puede describir como:

$$\Delta L_{diferencial} = (\alpha_{Al} - \alpha_{Latón}) \cdot L_0 \cdot \Delta T$$

Este diferencial es el causante de la curvatura, pues el lado con mayor $\alpha$ (en este caso, aluminio) se expande más, mientras que el lado con menor $\alpha$ (latón) determina el centro de la curvatura.

Discusión de Alternativas y Resolución del Problema

Interpretación de los Enunciados

Las afirmaciones dadas en el enunciado presentan las siguientes opciones:

A. La banda se curva hacia el latón.
B. La banda se curva hacia el aluminio.
C. La banda no se curva.
D. No se puede determinar hacia dónde se curva la banda bimetálica.

Dado que en la práctica y en la teoría se observa que la banda bimetálica se curva en dirección al metal con menor coeficiente de dilatación, se puede concluir que, en este caso, el lado de latón (con un coeficiente menor) constituye el lado interno de la curva.

Evaluación de la Información

Aunque algunas fuentes pueden inducir confusión al argumentar de manera distinta, el análisis físico y matemático clarifica que la mayor expansión del aluminio produce una discrepancia que obliga a la banda a curvarse hacia el latón. Esto se debe a que el aluminio expande más y se alarga en mayor medida, generando una tensión que posiciona el latón en la curvatura interna.

La opción correcta en este contexto es, por lo tanto, la opción A: "La banda bimetálica se curva hacia el latón", ya que es el metal con menor expansión al calentarse.

Implicaciones y Aplicaciones Técnicas

Diseño de Dispositivos Sensibles a la Temperatura

La propiedad de curvatura en respuesta al calor es fundamental para el diseño de dispositivos de control automático de temperatura. Los termostatos, por ejemplo, utilizan una banda bimetálica en la que la diferenciación en expansión actúa como un interruptor mecánico que abre o cierra un circuito, permitiendo regular la temperatura de un ambiente o un aparato.

Garantía de Fiabilidad y Repetitividad

Gracias a estas características, las bandas bimetálicas son ampliamente utilizadas en entornos industriales y domésticos, proporcionando una respuesta continua y repetitiva a variaciones térmicas. Esta relación intrínseca entre la respuesta térmica y el movimiento mecánico posibilita soluciones de control simples y eficaces.

Consideraciones en Materiales y Construcción

La selección de materiales en la fabricación de bandas bimetálicas se basa en la diferencia de sus coeficientes de expansión. Factores como la conductividad térmica, la resistencia a la fatiga y la capacidad de mantener una buena adherencia entre los metales influyen en la durabilidad y precisión del dispositivo. Ingenieros y diseñadores deben considerar estos aspectos para optimizar el funcionamiento y la longevidad de los componentes en aplicaciones críticas.

Procedimientos Experimentales y Validaciones

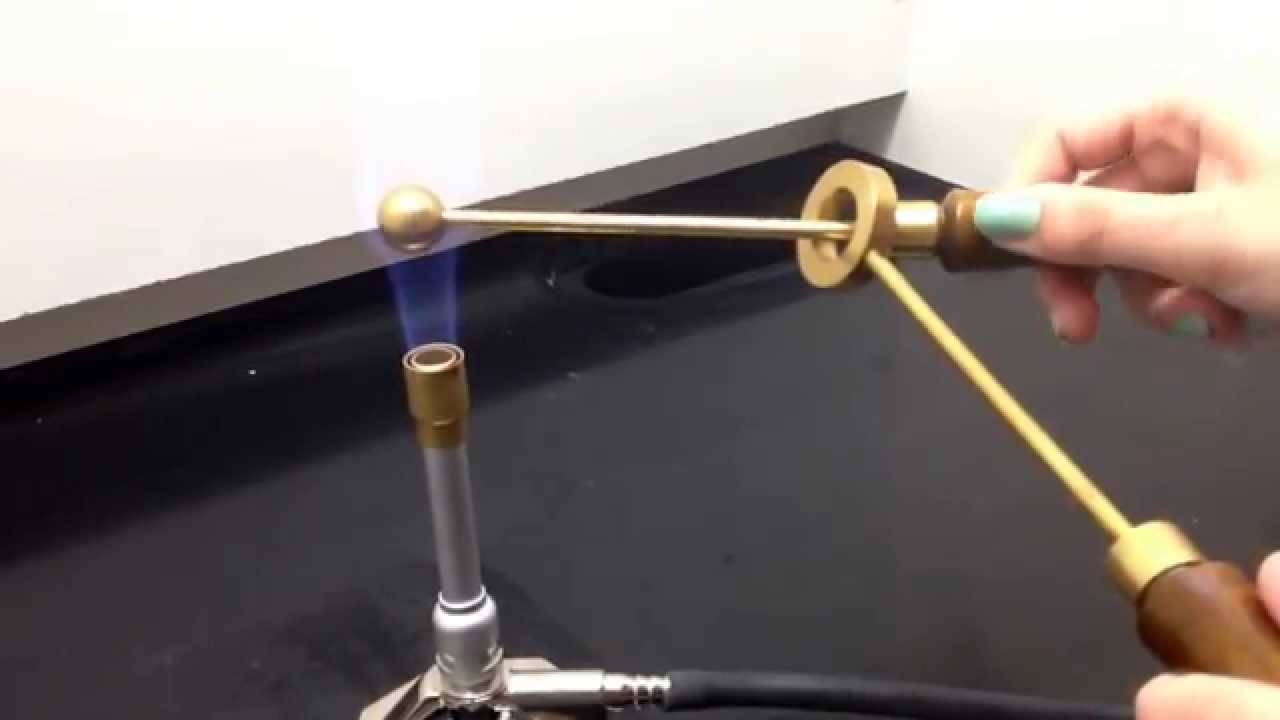

Pruebas en Laboratorio

Experimentar con bandas bimetálicas en el laboratorio permite observar directamente la curvatura inducida por cambios de temperatura. Estos experimentos confirman que, al aplicar calor, el metal con mayor coeficiente (aluminio) se expande más significativamente, obligando al otro metal (latón) a quedar en el lado interior de la curva.

Mediciones y Análisis

La utilización de técnicas de medición, como sensores de desplazamiento y cámaras de alta velocidad, permite cuantificar la curvatura y relacionarla con los cambios de temperatura precisos. Dichos estudios experimentales respaldan el modelo teórico basado en los coeficientes de dilatación y confirman que el comportamiento de la banda es consistente con el análisis matemático desarrollado anteriormente.

Representación Gráfica

A continuación se presenta una representación gráfica simplificada que ilustra el proceso de curvatura:

Estado	Descripción
Temperatura Inicial	Ambos metales tienen la misma longitud, sin curvatura.
Aumento de Temperatura	El aluminio se expande más que el latón, generando un diferencial.
Estado Calentado	La banda se curva con latón en el lado interno e aluminio en el lado externo.

Resolución del Problema y Conclusión

En resumen, cuando se coloca una banda bimetálica compuesta de latón y aluminio al fuego, el aluminio, que posee un coeficiente de dilatación térmica superior, se expande más que el latón. Esto genera una curvatura cuya parte interna es la que corresponde al metal que se expande en menor medida, que en este caso es el latón.

Por esta razón, la curva de la banda se dirige hacia el latón, haciendo que la opción correcta sea la opción A: "La banda bimetálica se curva hacia el latón."

Conclusión y Reflexiones Finales

Tras un análisis detallado de los principios físicos, propiedades específicas de los materiales y las implicaciones del fenómeno de dilatación, se concluye que la banda bimetálica se curva hacia el latón. Este efecto se debe a que, al calentarse, el aluminio se expande en mayor medida que el latón, posicionando a éste último como el lado interno de la curva. La comprensión de este comportamiento no solo es de relevancia teórica, sino que también se aplica en numerosos dispositivos y sistemas de control térmico, donde se requiere precisión y fiabilidad. La integración de estos conceptos permite a ingenieros y diseñadores aprovechar las propiedades de los materiales para crear soluciones innovadoras y eficientes en el manejo del calor.
