Análisis Integral de la Geometría de Palas en Turbinas Hidrocinéticas Savonius

Exploración de métodos, rangos de flujo y parámetros hidráulicos clave

Puntos Destacados

Metodología Mixta: El estudio combina simulaciones CFD avanzadas con experimentos en condiciones reales.
Rangos de Flujo y Parámetros Hidráulicos: Se evalúan los efectos a través de velocidades de flujo definidas y números de Froude/Reynolds variados.
Profundidad de Inmersión Importante: Aspectos de la inmersión se estudian en diferentes relaciones en función de la geometría de la turbina.

Metodología de Estudio

Enfoque Combinado: Simulación y Experimentación

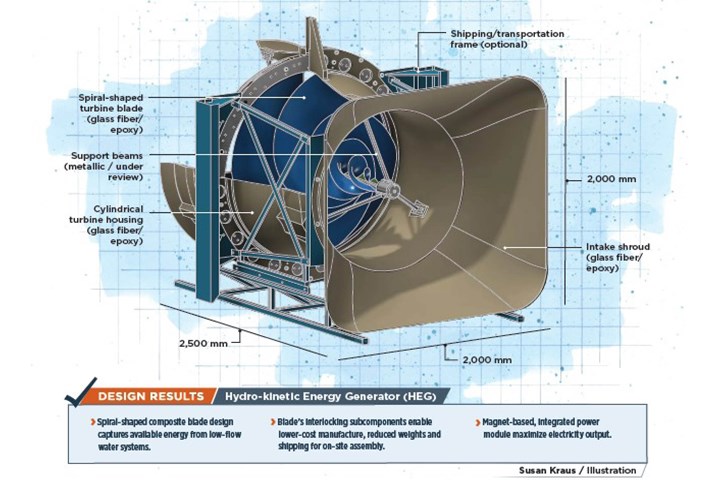

El análisis sobre los efectos de la geometría de las palas de las turbinas Savonius presenta un enfoque combinado que integra simulaciones numéricas de dinámica de fluidos computacional (CFD) y pruebas experimentales. Este enfoque permite evaluar con mayor precisión el rendimiento de la turbina en condiciones controladas y en entornos que replican condiciones reales de operación.

Por un lado, las simulaciones se basan en la resolución de las ecuaciones de Navier–Stokes utilizando software especializado, lo que facilita el análisis en condiciones precisas y variables controladas, tales como el flujo, la relación de aspecto y otros parámetros geométricos. Por otro lado, la experimentación física mediante prototipos en canales de agua o túneles de viento permite validar los resultados numéricos y comprender el comportamiento de la turbina cuando se enfrenta a efectos del mundo real – como las interacciones de la superficie libre y otros fenómenos hidráulicos.

Parámetros Clave Evaluados

Velocidad de Flujo o Caudal

La velocidad de flujo del agua es uno de los parámetros fundamentales, ya que influye directamente en cómo se transfiere la energía cinética al rotor. En este estudio se emplean dos enfoques complementarios:

Simulación

Las simulaciones se han configurado aproximadamente en un rango de velocidad de flujo de entre 5 m/s y 7 m/s. Este rango se selecciona para evaluar la capacidad de respuesta del rotor a velocidades que optimizan la transferencia de energía, permitiendo así identificar el comportamiento del coeficiente de potencia (Cp) y otros índices de rendimiento ante variaciones en el caudal.

Experimentación

En el entorno experimental, se han realizado pruebas en canales de agua abiertos donde se controlaron los caudales. Uno de los conjuntos de experimentos reporta velocidades cercanas a 0.5 m/s, lo que permite analizar el rendimiento en condiciones de bajos flujos, frecuentemente representativas de entornos de ríos o canales con menor energía potencial.

Número de Reynolds y Número de Froude

Para caracterizar el flujo en los experimentos y simulaciones, se consideran dos números adimensionales: el número de Reynolds, que identifica el régimen de flujo (laminar o turbulento), y el número de Froude, que ayuda a determinar el efecto de la gravedad en la superficie libre del fluido.

Número de Reynolds

En los estudios se han reportado valores de número de Reynolds en un rango aproximado de 2,36 × 10⁵ hasta 7,08 × 10⁵. Por ejemplo, en un escenario experimental, se evaluó un número de Reynolds de 1.32 × 10⁵ para analizar el rendimiento de la turbina en condiciones de flujo turbulento, lo cual es crítico para la interpretación de la dinámica en la interfaz de la hélice y el flujo de agua.

Número de Froude

En lo que respecta al número de Froude, se han considerado valores como 0.71, 0.92, 1.04 y 1.31. Estas cifras se utilizan para capturar las transiciones entre condiciones de flujo subcríticas y supercríticas, modulando así la interacción entre la inercia del flujo y la gravedad, lo cual es vital para entender el comportamiento del agua en la proximidad de la superficie libre y la interacción con la estructura de la turbina.

Profundidad de Inmersión de la Turbina

La profundidad de inmersión juega un papel crítico en la eficiencia de la turbina, ya que influye en cómo responde el flujo en términos de interacción con la superficie libre. Se ha observado que el efecto de la superficie libre puede ser despreciable cuando la relación de la profundidad de inmersión es relativamente alta.

Aspectos de la Profundidad

En algunos estudios se ha determinado que cuando la relación de profundidad de inmersión supera el valor de 0.88 – es decir, que la mayor parte de la estructura de la turbina se sumerge bajo el nivel de la superficie libre – se mitigan los efectos adversos debidos a la interfaz aire-agua. Aunque no se proporciona un valor específico en metros en todos los casos, algunos experimentos han empleado relaciones de inmersión que podrían variar de 4 a 10 veces el diámetro de la turbina (4 D a 10 D), lo que permite evaluar un espectro amplio de condiciones operativas.

Comparación Directa de Parámetros

Para ofrecer una visión sintética, se presenta la siguiente tabla comparativa que resume los parámetros de interés en las configuraciones de simulación y experimental:

Parámetro	Simulación	Experimentación
Velocidad de Flujo	5 – 7 m/s	≈0.5 m/s (condiciones controladas de canal)
Número de Reynolds	2.36 × 10⁵ – 7.08 × 10⁵	Ejemplo: 1.32 × 10⁵ en condiciones específicas
Número de Froude	0.71, 0.92, 1.04, 1.31	Se emplean para caracterizar transiciones de flujo en la superficie
Profundidad de Inmersión	Consideraciones numéricas para relaciones >0.88	En algunos casos, 4 D – 10 D

Interpretación de la Metodología y las Pruebas

La elección entre simulación y experimentación no es excluyente. El diseño mencionado utiliza ambos métodos para complementar la comprensión de la influencia de la geometría de las palas sobre la eficiencia de la conversión energética en turbinas Savonius.

Las simulaciones permiten explorar una amplia gama de parámetros de forma rápida y con un alto nivel de detalle, ordenando y previendo el comportamiento de la turbina en condiciones variables. De manera simultánea, los experimentos físicos validan estos resultados numéricos y ayudan a identificar posibles discrepancias debidas a factores que la simulación puede no capturar completamente, como imperfecciones en la fabricación o inestabilidades en el flujo en entornos reales.

El rango de velocidades adoptado varía según el objetivo del análisis: en simulación se enfoca en condiciones de flujo intensas (5 a 7 m/s) para evaluar la maximización del coeficiente de potencia, mientras que en el experimento se fomenta un entorno controlado para estudiar la respuesta de la turbina en condiciones de menor velocidad, representativas de muchos ríos y canales. Estas diferencias en el rango de velocidades reflejan la adaptabilidad del estudio a distintos escenarios operativos, lo que en última instancia es fundamental para implementar soluciones de energía limpia eficaces.

Implicaciones para la Energía Limpia

Impacto en la Optimización del Diseño

Comprender cómo la geometría de las palas afecta parámetros como el coeficiente de potencia y la eficiencia global es esencial para desarrollar turbinas hidrocinéticas que sean competitivas en la generación de energía limpia. El análisis permite identificar configuraciones óptimas en las que la relación entre el ángulo de torsión, la superposición de palas, el número de Reynolds y el número de Froude se equilibra para maximizar la transferencia de energía.

Esta información resulta crítica no solo para el diseño de prototipos, sino también para la escalabilidad en proyectos a gran escala en ríos y canales, garantizando que las turbinas puedan adaptarse a la variabilidad de las condiciones ambientales y operativas.

Consideraciones Prácticas y Aplicaciones

Los hallazgos inherentes a este estudio ofrecen un marco de referencia para el diseño de turbinas Savonius que pueden operar de manera eficiente en diferentes condiciones de flujo. Esto es particularmente relevante en regiones donde el caudal de agua varía significativamente, permitiendo una adaptación a flujos desde condiciones de baja velocidad (típicamente en entornos urbanos o ríos de poco caudal) hasta condiciones de flujo más intensas que se observarían en ríos caudalosos.

Además, la integración de resultados experimentales y simulados contribuye a la robustez de los modelos predictivos, facilitando el diseño y la mejora continua en tecnologías de energía renovable. Esta dualidad metodológica ayuda a garantizar que las turbinas no solo sean eficientes en teoría, sino que funcionan de forma óptima cuando se aplican en condiciones reales.

Conclusión y Reflexiones Finales

El estudio analizado combina con éxito simulaciones CFD y pruebas experimentales para abordar el impacto de la geometría de las palas en el rendimiento de las turbinas hidrocinéticas Savonius. Se utilizan rangos de velocidad de flujo que varían entre 5 m/s y 7 m/s en simulaciones y aproximadamente 0.5 m/s en experimentos controlados, lo cual permite capturar la variabilidad operativa. Adicionalmente, se evalúan números de Reynolds en un rango de 2.36 × 10⁵ hasta 7.08 × 10⁵ (con ejemplos específicos de 1.32 × 10⁵ en condiciones reales) y números de Froude que oscilan entre 0.71 y 1.31, con la consideración crítica de relaciones de inmersión mayores a 0.88 o, en algunos casos, de 4 D a 10 D.

Estos parámetros claves permiten optimizar el diseño y la implementación de las turbinas en diversas condiciones de flujo, lo que resulta esencial para avanzar hacia soluciones de energía limpia y sostenible. La metodología mixta no solo refuerza la validez de los hallazgos, sino que también establece una base sólida para futuros desarrollos y aplicaciones en el campo de la energía renovable.
