Explorando el Modelo y Análisis de la Deformación en Puentes Colgantes

Descubre cómo evaluar las deformaciones bajo cargas variables para garantizar su seguridad estructural

Aspectos Clave del Proyecto

Modelado Estructural Integral: Uso de técnicas avanzadas como el método de elementos finitos para simular el comportamiento real del puente.
Evaluación de Cargas Variables: Consideración de cargas permanentes, temporales, ambientales y sísmicas que afectan la estructura.
Análisis Detallado de Deformaciones: Aplicación de la teoría de deflexiones y análisis dinámico para medir deformaciones y tensiones.

Introducción al Proyecto de Puentes Colgantes

Los puentes colgantes representan uno de los desafíos más complejos en la ingeniería civil debido a su naturaleza dinámica y a la gran envergadura involucrada. El proyecto de “Modelo y Análisis de la Deformación en un Puente Colgante Bajo Cargas Variables” se centra en la evaluación de las deformaciones estructurales cuando se aplican diversos tipos de cargas. Este análisis es fundamental para prever el comportamiento del puente ante variaciones en cargas, garantizando tanto la seguridad como la durabilidad a lo largo del tiempo.

En este proyecto se consideran tanto las cargas permanentes, que incluyen el peso propio de la estructura y los elementos inamovibles, como las cargas variables, compuestas por el tráfico vehicular, peatonal y condiciones ambientales como el viento, la nieve y la actividad sísmica. La combinación de estas cargas puede inducir complejos efectos en la estructura que requieren un análisis profundo mediante herramientas digitales avanzadas.

Componentes del Puente Colgante y Factores Críticos en el Modelo

Elementos Estructurales Principales

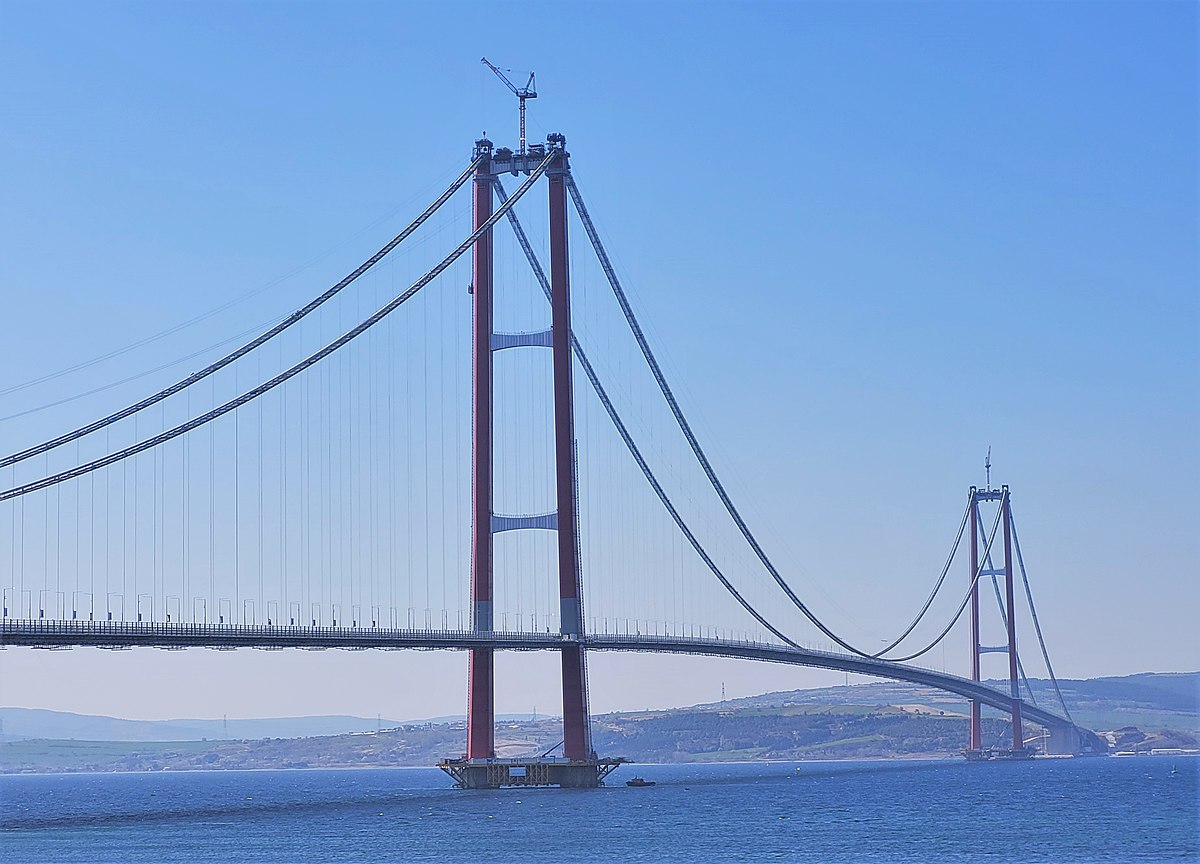

Un puente colgante se compone de múltiples elementos interrelacionados:

Cables Principales y Péndolas: Son los elementos que soportan y distribuyen las tensiones generadas por las cargas. Su adecuado dimensionamiento es crucial para evitar la ruptura por sobrecarga.
Torres y Cimientos: Las torres soportan los cables principales y ayudan a transferir las cargas a los cimientos. Los cimientos deben ser capaces de resistir tanto las cargas verticales como las horizontales inducidas por eventos dinámicos.
Tablero o Calzada: Es la parte sobre la que circula el tráfico, y su estabilidad es vital para el comportamiento global del puente. Su rigidez influye significativamente en la distribución de cargas y en las deformaciones.
Bloques de Anclaje: Se encargan de fijar los cables principales al suelo, asegurando que la tensión inducida no cause desplazamientos excesivos.

Cargas Consideradas en el Análisis

Es esencial identificar y clasificar adecuadamente las cargas que afectan el puente:

Cargas Permanentes: Representan el peso propio de los materiales de construcción, incluyendo cables, torres, cimientos y la calzada. Estas cargas son constantes a lo largo de la vida útil del puente.
Cargas Variables: Engloban múltiples factores, entre los que destacan:
- Carga Viva: Originada por el tráfico vehicular y peatonal, que se distribuye y varía con el tiempo.
- Carga Ambiental: Incluye fuerzas generadas por el viento, la presión del agua (en caso de puentes sobre ríos o bahías), la nieve y el hielo. Estas cargas son particularmente críticas por su variabilidad.
- Carga Sísmica: Los movimientos telúricos pueden inducir fuerzas dinámicas que se suman a las cargas existentes, causando deformaciones transitorias o permanentes.

Metodología y Herramientas Utilizadas en el Análisis

Modelado Digital y Simulación

El modelado estructural del puente se realiza mediante software especializado que permite simular el comportamiento bajo distintas combinaciones de cargas. Entre las herramientas más utilizadas se encuentran:

Software de Análisis Estructural: Programas como SAP2000, Dlubal y otros paquetes basados en el método de elementos finitos (FEA) permiten simular el comportamiento de la estructura, optimizando el diseño antes de la construcción.
Modelado en 3D: Soluciones basadas en Autodesk y otros programas CAD son fundamentales para crear representaciones tridimensionales de la estructura, facilitando la comprensión de la interacción entre los distintos componentes.
Métodos Analíticos: La utilización de ecuaciones diferenciales y la teoría de las deflexiones en vigas son técnicas clásicas que se combinan con simulaciones digitales para un análisis exhaustivo.

Proceso de Análisis de Deformación

El análisis de deformación en un puente colgante se compone de diversas etapas:

1. Definición del Modelo Estructural

La primera fase consiste en definir la geometría de la estructura, incluyendo la longitud del puente, la altura de las torres, el diseño del tablero y la configuración de los cables. Es crucial la inclusión de todos los elementos estructurales, incluso aquellos considerados secundarios, pues pueden influir en la respuesta global al estrés.

2. Aplicación de Cargas y Configuración de Condiciones de Frontera

En esta etapa se asignan las cargas permanentes y variables al modelo. Las condiciones de borde y los puntos de apoyo se definen de manera que simulen la interacción real con el terreno y otros elementos ambientales. El análisis debe realizarse para una serie de escenarios que incluyen:

Condiciones Estáticas: Simulaciones con cargas permanentes y tráfico moderado.
Cargas Dinámicas: Evaluaciones bajo condiciones de alta circulación o eventos extremos como ráfagas de viento o movimientos sísmicos.
Simulaciones Multicuerpo: Consideración de la interacción entre distintos componentes, permitiendo identificar puntos críticos de deformación y tensión.

3. Evaluación de Resultados y Verificación de Normativas

Una vez ejecutadas las simulaciones, se procede a analizar los resultados en términos de deformaciones y tensiones. Se revisa que la estructura cumpla con los límites de deformación aceptables según normativas vigentes, lo que garantiza tanto la integridad estructural como la seguridad de los usuarios. En esta fase es fundamental:

Comparación con Criterios de Diseño: Los resultados obtenidos se contrastan con las especificaciones normativas y se evalúan las posibles soluciones si las deformaciones exceden los límites permitidos.
Identificación de Puntos Críticos: Se detectan las áreas de la estructura que requieren refuerzo o una revisión del diseño inicial para mitigar concentraciones excesivas de tensión.
Propuestas de Mejora: En base al análisis, se pueden proponer cambios en la geometría o en el material utilizado para optimizar la distribución de cargas y las deformaciones.

Tabla Resumen de Aspectos y Herramientas Utilizadas

Aspecto	Descripción	Métodos y Herramientas
Cargas Permanentes	Incluyen el peso propio de la estructura y otros elementos permanentes	Análisis estático, verificación de normas
Cargas Variables	Engloban tráfico, viento, nieve, hielo y cargas sísmicas	Simulaciones dinámicas y análisis de elementos finitos
Modelado Digital	Representación en 3D que integra todos los componentes estructurales	Software CAD, SAP2000, Dlubal
Análisis de Deformación	Evaluación de tensiones y desplazamientos resultantes de las cargas	Método de elementos finitos (FEA), teoría de deflexiones
Verificación Normativa	Comparaciones con estándares de seguridad y diseño vigentes	Herramientas de cálculo, análisis comparativo

Ejemplo Práctico: Proyecto Geotérmico Las Pailas

Caso de Estudio Detallado

Un ejemplo práctico de estos análisis es el Proyecto Geotérmico Las Pailas, en el cual se diseñó un puente colgante destinado a sostener tuberías que transportan fluidos geotérmicos. En este caso, el puente se diseñó considerando una combinación de cargas:

Carga Permanente: Incluye el peso de la estructura completa – cables, torre, tablero y cimientos.
Carga Variable: Incorporación de tráfico vehicular y peatonal, además de la influencia del viento y de cargas sismicas en la región.
Carga Ambiental: Factores ambientales y condiciones meteorológicas que varían con el tiempo, afectando la estabilidad del puente.

Para la simulación, se utilizó un software de análisis estructural, sobre el cual se aplicaron condiciones de carga estática y dinámica. La estructura se modeló en 3D, lo que permitió evaluar la distribución de fuerzas en cada uno de los elementos estructurales. El software permitió ajustar parámetros y optimizar el diseño, garantizando que las deformaciones se mantuvieran dentro de los límites aceptables estipulados por las normativas.

Técnicas de Modelado y Cálculo de Deformación

Uso de Ecuaciones Diferenciales y Teoría de la Catenaria

Es común que el análisis estructural de un puente colgante requiera el empleo de ecuaciones diferenciales para evaluar el comportamiento de la viga que forma el tablero. La catenaria ideal es un concepto que se emplea para describir la forma de la curva natural del cable principal cuando se somete a una distribución uniforme de carga. Esto es fundamental para determinar:

La Tensiones en el Cable Principal: Permite calcular el diámetro óptimo del cable y las péndolas.
Curva y Deformación: Definir la relación entre la longitud del cable, la altura de las torres y la deflexión máxima en el centro del puente.

Además, la teoría de deflexiones en vigas se aplica para determinar cómo se distribuirán las deformaciones a lo largo del tablero cuando estén sometidas a cargas variables. Esto se realiza mediante la formulación \[ \text{\( \frac{\mathrm{d}^2y}{\mathrm{d}x^2} = \frac{M(x)}{EI} \)} \] donde \( M(x) \) es el momento flector en una sección dada, \( E \) es el módulo de elasticidad del material y \( I \) es el momento de inercia de la sección transversal.

Importancia del Análisis Dinámico

El análisis dinámico es igualmente crucial, ya que permite simular el comportamiento de la estructura ante eventos transitorios, como ráfagas de viento o vibraciones inducidas por el paso de vehículos. Este enfoque:

Detecta Resonancias: Identifica frecuencias naturales de oscilación que podrían amplificar las deformaciones.
Evalúa la Capacidad de Amortiguamiento: Determina si el diseño del puente incorpora mecanismos para mitigar las vibraciones excesivas.

Estas simulaciones se realizan combinando datos experimentales y análisis numérico avanzado, permitiendo ajustar los parámetros del modelo para mejorar la seguridad y la eficiencia en la distribución de las cargas.

Documentación y Resultados del Proyecto

Reporte y Análisis de Resultados

La compilación de los hallazgos del análisis incluye la creación de un detallado informe que documenta:

Descripción del Modelo: Especificaciones técnicas y geométricas de la estructura modelada en 3D.
Resultados de Simulaciones: Tablas y gráficos que ilustran la distribución de tensiones y deformaciones en distintos escenarios de carga.
Comparación con Normativas: Verificación de que los resultados cumplan con los estándares de seguridad y diseño, identificando cualquier desviación y proponiendo refuerzos necesarios.
Recomendaciones de Diseño: Estrategias para mitigar puntos críticos y optimizar la distribución de cargas mediante ajustes de material o cambios geométricos en el puente.

El informe final sirve no solo como documentación para la aprobación y validación ante entidades reguladoras, sino que también es una guía práctica para la implementación y monitoreo continuo de la estructura durante su vida útil.

Aspectos Innovadores y Consideraciones Finales

Innovaciones en el Diseño y Análisis

La integración de técnicas digitales avanzadas con métodos analíticos tradicionales ha permitido:

Optimización de Materiales: Utilización eficiente de recursos estructurales al calibrar las dosis de cargas y tensiones a lo largo del puente.
Sensores y Monitoreo en Tiempo Real: Incorporación de tecnología de monitoreo para vigilar constantemente el comportamiento de la estructura, permitiendo intervenciones rápidas ante cualquier irregularidad en las deformaciones.
Análisis Predictivo: Uso de algoritmos avanzados que predicen potenciales fallas, facilitando la planificación del mantenimiento preventivo y la extensión de la vida útil del puente.

Estas innovaciones marcan un antes y un después en el diseño y análisis de puentes colgantes, permitiendo un enfoque proactivo en la seguridad estructural y en la respuesta ante condiciones dinámicas y variables.
