Ensayo sobre el Modelo y Análisis de la Deformación de un Puente Colgante

Explorando la aplicación de ecuaciones diferenciales en ingeniería civil

Aspectos Destacados

Modelado Matemático Avanzado: Uso de ecuaciones diferenciales de orden superior para representar el comportamiento estructural.
Análisis de Cargas Variables: Consideración de cargas estáticas, dinámicas y condiciones ambientales.
Técnicas de Simulación: Métodos numéricos y analíticos para identificar y mitigar riesgos estructurales.

Introducción

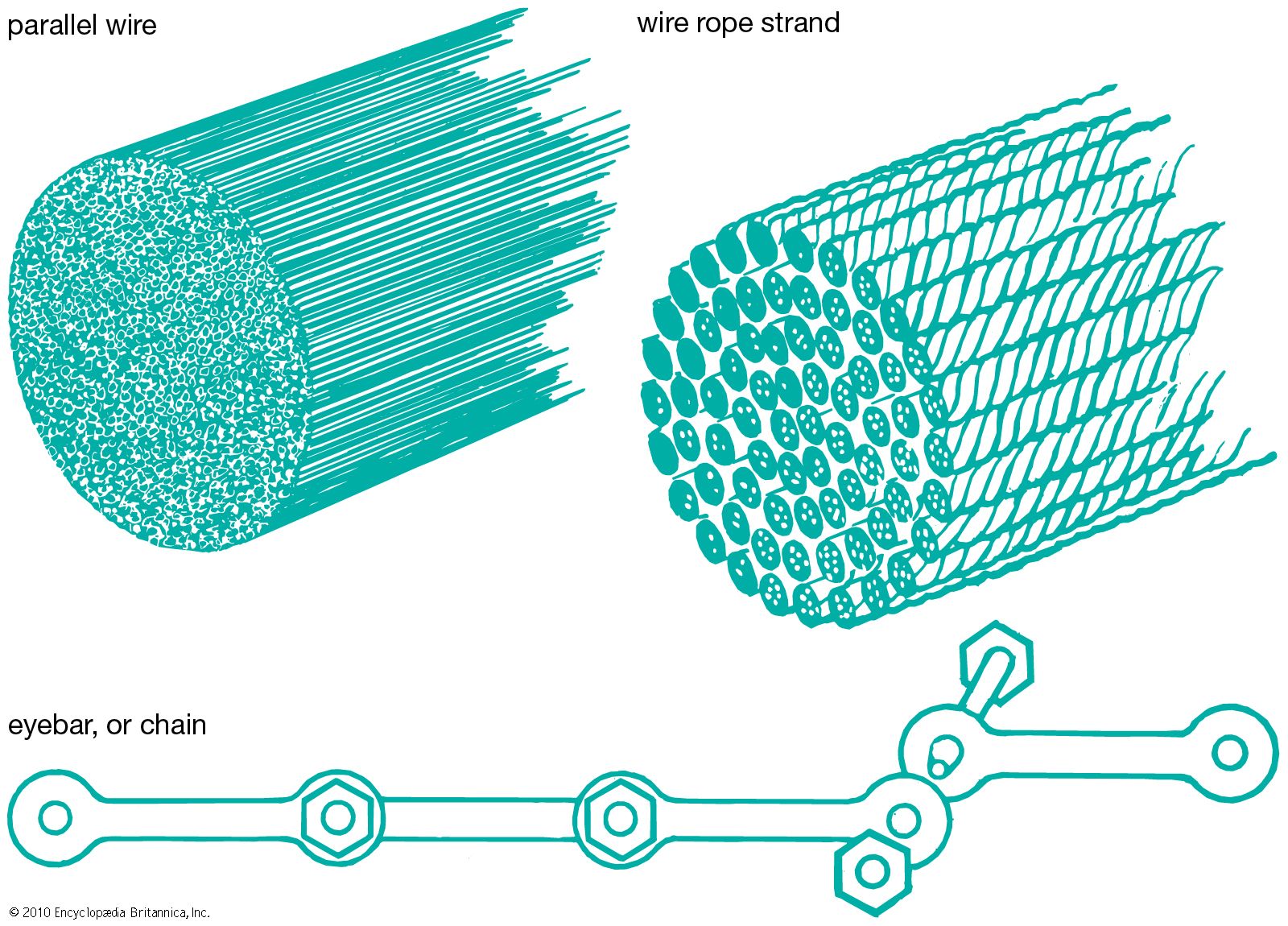

Los puentes colgantes han sido históricamente valorados por su elegancia, eficiencia y capacidad para cubrir grandes distancias sin la necesidad de múltiples puntos de apoyo. Sin embargo, su diseño y análisis exigen una profunda comprensión de la mecánica de materiales, la física y las matemáticas para garantizar su seguridad y durabilidad. Un aspecto crucial en este análisis es el uso de ecuaciones diferenciales, las cuales permiten modelar de forma precisa la deformación de estas estructuras al estar sujetas a cargas variables, como el tráfico, el viento, y otros factores ambientales.

Este ensayo se centra en el desarrollo de un modelo matemático basado en ecuaciones diferenciales y en el análisis de la deformación de un puente colgante bajo condiciones de cargas variables. Se abordarán tanto las ecuaciones utilizadas para modelar el movimiento vertical como el estudio de la torsión, enfatizando la importancia de aplicar métodos avanzados de solución, ya sean analíticos o numéricos, para garantizar la estabilidad estructural.

Fundamentos del Modelado Matemático

Conceptos Básicos

El modelado matemático de la deformación en puentes colgantes implica la aplicación de la mecánica de materiales y el análisis estructural. Se utilizan ecuaciones diferenciales para describir cómo las fuerzas actúan y cómo se distribuyen a lo largo de la estructura del puente. En este contexto, se pueden identificar dos tipos de análisis:

Análisis Estático

El análisis estático se encarga de evaluar la respuesta del puente ante cargas permanentes o lentamente variables, tal como el peso propio del puente o cargas de tráfico constantes. Las ecuaciones de equilibrio, basadas en los principios de Newton, se aplican para asegurar que la suma de fuerzas y momentos sea cero:

\( \sum \text{Fuerzas} = 0 \) y \( \sum \text{Momentos} = 0 \).

Análisis Dinámico

El análisis dinámico aborda cargas que varían rápidamente en el tiempo, como el viento, fluctuaciones en el tráfico y cambios térmicos. En este caso, se incorporan términos de aceleración y se estudia la interacción entre la frecuencia de las cargas y la frecuencia natural del sistema para prevenir situaciones de resonancia que puedan comprometer la integridad estructural.

Ecuaciones Diferenciales en el Análisis de Deformación

Ecuación de la Viga y Modelos de Flexión

Una de las ecuaciones fundamentales utilizadas para modelar la deformación de un puente colgante es la ecuación de la viga, que relaciona la carga distribuida con la deflexión del elemento estructural. Matemáticamente, se expresa como:

\( EI \frac{d^4y}{dx^4} = w(x) \)

Donde:

\( E \) representa el módulo de elasticidad del material.
\( I \) es el momento de inercia de la sección transversal del elemento.
\( y \) es la función que describe la deflexión.
\( w(x) \) es la carga distribuida a lo largo del puente.

Esta ecuación se utiliza para analizar la rigidez a flexión del puente y predecir la magnitud de la deformación en función de la distribución de la carga.

Modelado del Movimiento Vertical y Torsional

Además del movimiento vertical por flexión, los puentes colgantes pueden experimentar movimientos torsionales. Para el movimiento vertical, la ecuación diferencial planteada es de segundo orden en el tiempo y de cuarto orden en el espacio:

\( \frac{\partial^2 y}{\partial t^2} + \frac{EI}{\rho A} \frac{\partial^4 y}{\partial x^4} = F(x,t) \)

En este contexto:

\( \rho A \) denota la masa por unidad de longitud.
\( F(x,t) \) representa las fuerzas externas variables como el viento o el flujo de tráfico.

Por otro lado, para capturar la complejidad del movimiento torsional, se utilizan ecuaciones que modelan la distribución angular a lo largo del puente:

\( \frac{\partial^2 \theta}{\partial t^2} + \frac{GJ}{\rho I_p} \frac{\partial^2 \theta}{\partial x^2} = M(x,t) \)

Aquí,

\( \theta(x,t) \) es el ángulo de torsión.
\( GJ \) es la rigidez torsional del elemento.
\( \rho I_p \) es el producto de la densidad y el momento polar de inercia por unidad de longitud.
\( M(x,t) \) indica el momento torsional aplicado, que puede variar con el tiempo y la posición.

Métodos y Técnicas de Solución

Métodos Analíticos

En el análisis teórico de la deformación de puentes, se recurre a métodos analíticos que permiten obtener soluciones cerradas en ciertas condiciones simplificadas. Estos métodos incluyen:

Técnica de Coeficientes Indeterminados: Utilizada para resolver ecuaciones diferenciales homogéneas y no homogéneas con condiciones de contorno específicas.
Transformada de Fourier: Empleada para analizar problemas con cargas periódicas, facilitando la identificación de frecuencias resonantes.
Series de Fourier y de Taylor: Métodos que permiten descomponer la respuesta de la estructura en términos de componentes básicos, simplificando el análisis en dominios complejos.

Métodos Numéricos

Dada la complejidad real de las cargas y la geometría del puente, en muchos casos es necesario recurrir a métodos numéricos para resolver las ecuaciones diferenciales de manera precisa. Entre estos métodos destacan:

Método de Elementos Finitos (FEM): Divide la estructura en pequeños elementos para simular la respuesta local ante cargas, logrando una aproximación precisa de la deformación completa.
Método de Runge-Kutta: Utilizado para resolver cuantitativamente las ecuaciones diferenciales de primer y segundo orden, especialmente en el análisis del movimiento torsional.
Análisis Modal: Facilita la descomposición de la vibración del puente en modos propios, lo que es fundamental para predecir la resonancia y evitar fallos estructurales.

Influencia de Cargas Variables y Factores Ambientales

Cargas Permanentes y Temporales

En el análisis de puentes colgantes, es fundamental diferenciar entre cargas permanentes — tales como el peso propio de los materiales y la infraestructura — y cargas temporales, derivadas de factores externos como el flujo vehicular, el viento o incluso eventos sísmicos. Mientras que las cargas estáticas influyen en la componente estructural a largo plazo, las cargas dinámicas inducen vibraciones, que si coinciden con las frecuencias naturales del puente, pueden causar situaciones de resonancia. Es crucial, por ello, que el diseño estructural incluya amplios márgenes de seguridad (factores de seguridad) para compensar estos efectos y evitar deformaciones excesivas o fallos estructurales.

Impacto del Viento y Otros Factores Climáticos

Las condiciones climáticas juegan un rol decisivo en la evaluación de la estabilidad de un puente colgante. El viento, en particular, puede generar fuerzas oscilantes que no solo impactan la estabilidad, sino que pueden inducir vibraciones torsionales y flexionales peligrosas. La aplicación de ecuaciones diferenciales en este contexto permite simular escenarios de viento, ayudando a optimizar el diseño para minimizar los efectos resonantes. Adicionalmente, el cambio térmico y la humedad son factores que modifican las propiedades del material, demandando la implementación de modelos que integren variaciones en parámetros estructurales a lo largo del tiempo.

Estructuración del Modelo Matemático

Parámetros Críticos y Variables

Para establecer un modelo adecuado, se deben identificar y cuantificar diversos parámetros que influyen en la respuesta del puente. A continuación, se presenta una tabla resumen que muestra algunos de los parámetros fundamentales junto con sus respectivas funciones en el análisis:

Parámetro	Descripción	Función en el Modelo
\( E \)	Módulo de elasticidad	Determina la rigidez del material ante la flexión.
\( I \)	Momento de inercia	Influye en la resistencia a la deformación del elemento estructural.
\( \rho A \)	Masa por unidad de longitud	Afecta la inercia y la respuesta dinámica.
\( w(x), \, F(x,t) \)	Carga distribuida	Representa las cargas estáticas y dinámicas que actúan sobre el puente.
\( GJ \)	Rigidez torsional	Controla el comportamiento angular y la torsión del puente.
\( \rho I_p \)	Inercia polar	Contribuye al análisis del movimiento torsional.

Esta tabla ilustra la interrelación entre diferentes propiedades físicas, que en conjunto permiten desarrollar un modelo matemático robusto y aplicable a diversas condiciones de carga.

Integración de Condiciones de Contorno

La solución de las ecuaciones diferenciales requiere la especificación de condiciones de contorno que reflejen la realidad del apoyo y la distribución de tensiones en el puente. Estas condiciones pueden incluir:

Soportes fijos: Condiciones en las que ciertos puntos del puente no se mueven, estableciendo referencia cero para la deflexión.
Condiciones de simetría: Utilizadas cuando la distribución de la carga es homogénea a ambos lados del centro del puente.
Condiciones de borde libres: Aplicables en secciones donde el puente no tiene apoyo directo, influenciando el desarrollo de movimientos vibratorios.

Aplicaciones Prácticas y Relevancia del Estudio

Diseño y Seguridad Estructural

El análisis de la deformación de puentes colgantes mediante ecuaciones diferenciales no es solo un ejercicio teórico, sino una herramienta esencial para garantizar la seguridad durante el diseño y la construcción. Los ingenieros utilizan estos modelos para:

Evaluar la capacidad de carga y resistencia bajo condiciones variables.
Predecir el comportamiento ante eventos inesperados, como ráfagas de viento intensas o picos de tráfico.
Optimizar el uso de materiales y mejorar el rendimiento estructural, lo que a su vez repercute en la durabilidad y eficiencia del puente.

Simulaciones y Validación Experimental

La implementación de simulaciones por computadora, especialmente mediante el Método de Elementos Finitos, permite validar los modelos teóricos. Estas simulaciones proporcionan información detallada sobre:

Distribución local de tensiones y deformaciones.
Identificación de puntos críticos y posibles zonas de fallo.
Optimización del diseño estructural para minimizar efectos resonantes.

La correlación entre resultados simulados y datos obtenidos experimentalmente refuerza la fiabilidad de los modelos matemáticos propuestos y asegura que los puentes diseñados con estos métodos cumplen con los estándares de seguridad y eficiencia requeridos por la ingeniería moderna.

Integración de Factores Ambientales y Dinámicos

Resonancia y Efectos Dinámicos

Uno de los desafíos más complejos en el análisis de puentes colgantes es la identificación y prevención de la resonancia. La resonancia se produce cuando la frecuencia de las cargas dinámicas se encuentra en sintonía con una de las frecuencias naturales de la estructura, amplificando las oscilaciones y, en casos extremos, provocando el pánico estructural, ejemplificado tristemente en el caso del puente de Tacoma Narrows.

Para mitigar estos riesgos, los ingenieros integran factores de amortiguamiento y diseñan sistemas de control que permitan disipar la energía vibratoria, reduciendo la amplitud de oscilación. Este análisis se apoya en la resolución precisa de las ecuaciones diferenciales mediante técnicas tanto analíticas como numéricas.

Efectos del Viento y Cargas Climáticas

El viento es uno de los factores ambientales más influyentes en la dinámica de los puentes colgantes. Mediante la incorporación de términos de fuerza dependientes del tiempo en las ecuaciones diferenciales, se puede simular cómo fluctuaciones en la velocidad y dirección del viento afectan la estructura. Esta capacidad para predecir el comportamiento bajo condiciones climáticas adversas es vital para garantizar la seguridad a largo plazo. Además, se evalúan otros factores como cambios de temperatura y variaciones en la humedad, que pueden alterar las propiedades de los materiales y, por ende, las respuestas estructurales.

Estado Actual y Perspectivas Futuras

Avances en Tecnología y Simulación

La aplicación de ecuaciones diferenciales en el análisis estructural de puentes colgantes es un área en constante evolución. Los avances en métodos computacionales y el desarrollo de software especializado han mejorado significativamente la precisión de las simulaciones, permitiendo a los ingenieros desarrollar modelos que consideran no solo factores mecánicos tradicionales, sino también variables ambientales complejas. Estos desarrollos han contribuido a crear diseños de puentes que son al mismo tiempo eficientes, duraderos y capaces de adaptarse a condiciones externas cambiantes.

Innovaciones en Materiales y Diseño Estructural

Además de los enfoques matemáticos tradicionales, la innovación en materiales de alta resistencia y estructuras inteligentes está revolucionando el campo de la ingeniería civil. Los nuevos materiales permiten reducir el peso y aumentar la capacidad de carga, mientras que los sensores y sistemas de monitoreo en tiempo real facilitan la recopilación de datos para ajustar los modelos predictivos. La integración de estas tecnologías con el análisis basado en ecuaciones diferenciales crea un enfoque holístico para el diseño y mantenimiento de puentes colgantes.
