Explorando el Modelado y Análisis de Puentes con Cálculo Diferencial

Una mirada profunda a la ingeniería estructural basada en ecuaciones diferenciales

Highlights Clave

Aplicación matemática: Uso de ecuaciones diferenciales para predecir deformaciones y tensiones.
Modelado estructural: Integración de técnicas como el método de elementos finitos y análisis dinámico.
Optimización en diseño: Herramientas computacionales y técnicas analíticas para evaluar la seguridad y eficiencia del puente.

Introducción al Análisis por Cálculo Diferencial

El cálculo diferencial es una herramienta fundamental en la ingeniería civil, especialmente en el análisis y diseño de puentes. Mediante el uso de ecuaciones diferenciales, los ingenieros pueden modelar y predecir la respuesta estructural de un puente ante diversas cargas y condiciones ambientales. Este análisis abarca desde la determinación de la curva elástica de las vigas y cables hasta la identificación de tensiones internas, deflexiones y modos de vibración.

Fundamentos Teóricos y Modelado Estructural

Conceptos Básicos y Ecuaciones Diferenciales

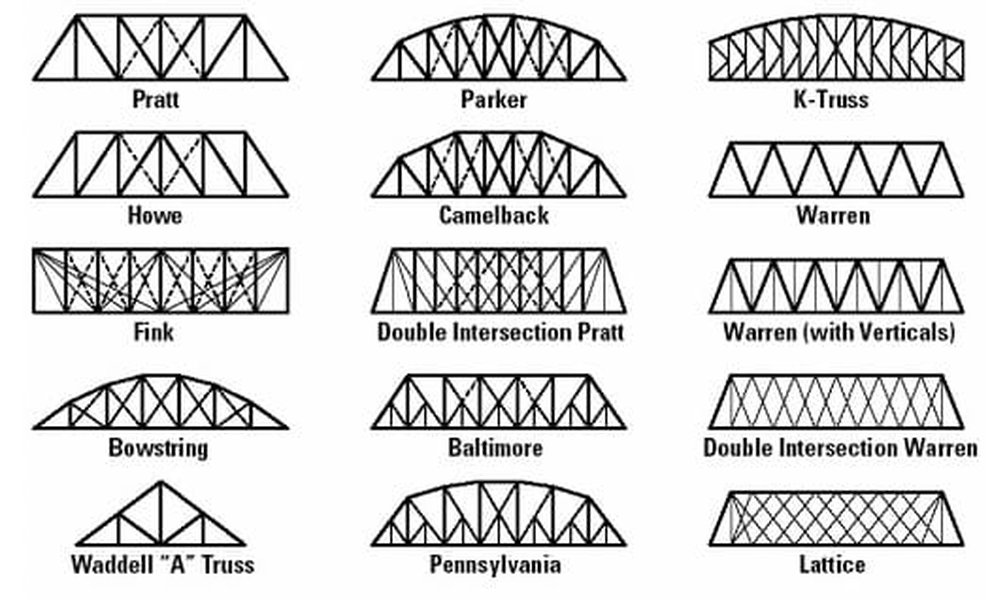

En el modelado de un puente, se parte de la definición de la geometría y las condiciones de contorno. Estos pasos incluyen la selección del tipo de puente, ya sea de vigas, arco, colgante o incluso híbrido, y su posterior descomposición en partes elementales que permitan el análisis diferencial.

Ecuaciones de la Viga y Fundamentos Matemáticos

Al analizar puentes como sistemas de vigas, se utiliza la ecuación de Euler-Bernoulli:

\( EI \frac{d^4y}{dx^4} = -w(x) \)

donde:

\( E \) es el módulo de elasticidad del material.
\( I \) es el momento de inercia de la sección transversal.
\( y \) representa la deflexión de la viga.
\( w(x) \) es la carga distribuida en función de la posición.

Esta ecuación permite describir cómo se curva la viga bajo una carga distribuida, mostrando la importancia del cálculo diferencial en la determinación de la deflexión y las tensiones internas.

Aplicación en Modelado Dinámico

El análisis de un puente no se limita a las condiciones estáticas. En situaciones dinámicas, como el tráfico y las condiciones climáticas adversas (viento o sismos), el cálculo diferencial se utiliza para resolver modelos temporales y espaciales. Las ecuaciones diferenciales parciales que describen la dinámica del puente permiten determinar las formas modales, que son las configuraciones de vibración del puente. Por ejemplo, mediante el método de separación de variables, se puede obtener una solución en la forma:

\( w(x,t) = \phi(x) q(t) \)

donde la función \( \phi(x) \) representa la forma modal y \( q(t) \) describe la evolución temporal de la vibración.

Método de Elementos Finitos (FEM)

En la práctica, el modelo analítico se implementa a través del método de elementos finitos, que divide la estructura en pequeños elementos. Cada uno de estos elementos es evaluado usando ecuaciones diferenciales y técnicas numéricas que permiten obtener soluciones aproximadas de las ecuaciones que rigen el comportamiento estructural.

Análisis de Cargas y Respuesta Estructural

Determinación de Cargas y Condiciones de Borde

El primer paso en el análisis de un puente es identificar todas las cargas que actúan sobre la estructura. Estas cargas se pueden clasificar en:

Cargas estáticas: como el peso propio de la estructura y las cargas muertas.
Cargas dinámicas: producidas por el tráfico, el viento o terremotos que inducen vibraciones y desplazamientos.

Establecer las condiciones de contorno es esencial para el correcto planteamiento de las ecuaciones diferenciales. Dependiendo del diseño del puente, se definirán condiciones empotradas o simplemente apoyadas, afectando directamente a los momentos flectores y fuerzas internas.

Cálculo de Deformaciones y Tensiones

La predicción de la deflexión es fundamental para asegurar que las deformaciones no excedan los límites permitidos por los códigos de diseño. El cálculo diferencial facilita la determinación de estos desplazamientos mediante la integración de las ecuaciones que relacionan carga, momento flector y deflexión.

Además, la evaluación de tensiones y esfuerzos internos se realiza a partir de las derivadas obtenidas del desplazamiento, garantizando que la estructura no presente fallos estructurales ante cargas extremas.

Análisis Dinámico y Modal

El análisis dinámico entra en juego cuando se consideran cargas variables en el tiempo. El modelo dinámico permite predecir la respuesta del puente ante fenómenos como:

Interacción entre vehículos y la estructura.
Respuesta frente a sismos, incluyendo el efecto de acelerogramas de entrada.
Efectos de amortiguamiento que limitan las vibraciones excesivas.

Las soluciones obtenidas del análisis modal proveen información sobre las frecuencias naturales y los modos de vibración, los cuales son cruciales para el diseño de puentes que sean capaces de disipar energía durante eventos dinámicos.

Visualización del Modelo de Análisis

Radar Chart de Evaluación de Factores Críticos

La siguiente gráfica tipo radar ilustra la importancia relativa de diversos factores en el análisis de puentes utilizando cálculo diferencial. Los diferentes parámetros evaluados incluyen rigidez, deflexión, tensiones internas, respuesta dinámica, precisión del modelo y optimización del diseño. Esta representación gráfica permite a los ingenieros identificar áreas críticas que requieren atención especial en el proceso de diseño.

Diagrama Conceptual del Proceso de Modelado

Mapa Mental del Análisis de Puentes

A continuación se muestra un diagrama conceptual tipo mapa mental que destaca las principales etapas y componentes en el modelado y análisis de puentes soportados usando cálculo diferencial. El diagrama visualiza la conexión entre la formulación de ecuaciones, la discretización en elementos finitos, la evaluación de la respuesta ante cargas y la optimización del diseño.

mindmap root["Modelado Puente"] Conceptos "Geometría y Condiciones de Borde" "Ecuaciones Diferenciales" Análisis "Cargas Estáticas y Dinámicas" "Deflexiones y Tensiones" "Análisis Modal" Herramientas "Método de Elementos Finitos" "Simulaciones Numéricas" Optimización "Diseño Eficiente" "Validación y Ajustes"

Resumen Comparativo de Técnicas y Modelos

La siguiente tabla consolida los aspectos fundamentales del uso del cálculo diferencial en el análisis de puentes, integrando las diferentes etapas del modelo, las ecuaciones utilizadas y los métodos de validación del diseño. Este resumen facilita una visión holística del proceso de diseño estructural que integra tanto enfoques teóricos como herramientas computacionales.

Aspecto	Descripción	Herramienta/Modelo
Geometría y Condiciones de Borde	Definición de soportes, rigidez, y parámetros geométricos iniciales	Análisis estructural, software CAD
Ecuaciones Diferenciales	Modelado de deflexiones y tensiones mediante ecuaciones como la de Euler-Bernoulli	Fórmulas matemáticas y métodos analíticos
Análisis Dinámico	Respuestas ante cargas transitorias, vibraciones y análisis modal	Método de separación de variables, elementos finitos (FEM)
Optimización del Diseño	Ajuste y validación del diseño basado en la comparación entre resultados teóricos y simulaciones numéricas	Software de simulación y validación estructural

Aplicaciones Prácticas y Software Relacionado

El análisis de puentes mediante cálculo diferencial se aplica tanto en proyectos de puentes tradicionales como en diseños modernos. Los ingenieros utilizan software especializado como SAP2000, MIDAS Civil, y otros programas de simulación que integran el método de elementos finitos para evaluar con precisión la respuesta de la estructura. Estas herramientas permiten iterar el diseño de manera rápida y predecir el comportamiento del puente ante diversas situaciones, tales como:

Análisis de deflexiones y deformaciones para asegurar la comodidad y seguridad en el puente.
Evaluación de tensiones internas para evitar fallos estructurales y garantizar la integridad del diseño.
Simulación de cargas dinámicas, incluyendo tráfico y actividad sísmica, para evaluar el comportamiento temporal del puente.

Estas aplicaciones ilustran cómo el cálculo diferencial es una herramienta indispensable para anticipar y mitigar problemas potenciales en la estructura, permitiendo ajustes precisos en el diseño y optimizando la eficiencia del proyecto.
