Bridge Netfilter 代碼深度架構分析說明

全面解析 Linux 內核中 bridge netfilter 的架構與功能

深度重點摘要

• 橋接子系統與 Netfilter 的整合實現了二層數據包的過濾與管理。
• 核心架構包括 Netfilter Hooks、ebtables、br_netfilter 模組等關鍵組件。
• Bridge Netfilter 支持多種應用場景，如虛擬化環境的網路隔離與透明防火牆。

基本概念與組件

什麼是 Bridge Netfilter

Bridge Netfilter 是 Linux 內核中 Netfilter 框架的一個模組，允許在二層橋接（Layer 2 Bridge）模式下對數據包進行過濾和操作。它將傳統基於三層（Layer 3）的 Netfilter 功能擴展至橋接接口，實現對經過橋接的以太網幀進行過濾、修改與重定向。

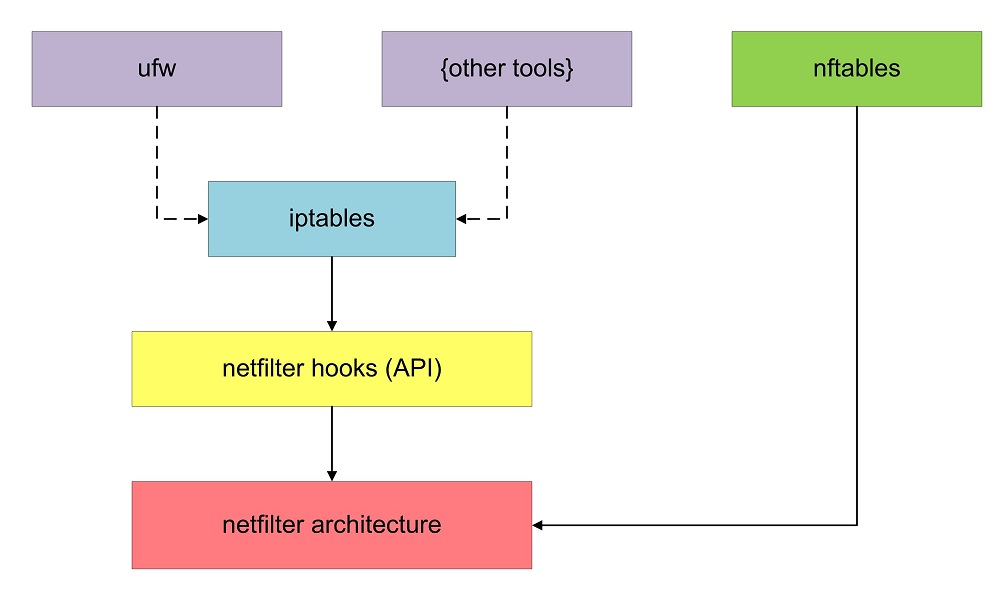

核心組件

• Linux Bridge 子系統： 負責在多個物理或虛擬網路接口之間進行橋接，形成一個單一的交換域（Broadcast Domain）。透過 MAC 地址學習，決定數據包的轉發路徑。
• Netfilter Hooks： Netfilter 框架在內核的網路數據包處理管線中設置的各個鉤子點，允許自定義代碼在特定階段攔截和處理數據包。
• br_netfilter 模組： 將 Netfilter Hooks 擴展到橋接數據包處理路徑中，實現對橋接流量的攔截和過濾。
• ebtables： 與 Netfilter 配合使用的用戶空間工具，專門用於配置橋接狀態下的防火牆規則，類似於 iptables，但針對二層以太網幀。
• iptables 與 nftables： 雖然主要用於三層流量過濾，但在 Bridge Netfilter 的上下文中，這些工具透過 br_netfilter 模組也能夠應用於橋接流量的高層過濾。

工作原理與數據包處理流程

Bridge Netfilter 的工作階段

1. 數據包進入橋設備： 當數據包進入橋接接口時，br_netfilter 模組在 NF_BR_PRE_ROUTING 鉤子點攔截數據包，允許進行初步的過濾和檢查。
2. 本地處理： 若數據包的目的地址屬於本地橋接設備，則在 NF_BR_LOCAL_IN 鉤子點進行處理。
3. 轉發處理： 對於需在橋之間轉發的數據包，NF_BR_FORWARD 鉤子點會被觸發，根據過濾規則決定是否轉發。
4. 數據包發出： 在數據包離開橋接接口之前，NF_BR_POST_ROUTING 鉤子點允許最後的處理，例如 NAT 轉換。

Netfilter Hooks 與處理機制

在數據包的各個處理階段，通過 ebtables 和 iptables 等工具設置的防火牆規則會被應用於上下文中，根據定義的策略對數據包進行接受、丟棄、拒絕、修改或重定向等操作。這些規則基於以太網幀中的各種信息（如 MAC 地址、VLAN 標籤等）來匹配和處理數據包。

封包處理流程詳解

以下是數據包在橋接網路中的詳細處理流程：

1. 數據包進入： 外界數據包從一個物理或虛擬接口進入橋接系統，首先被 Linux Bridge 子系統接收。
2. Pre-Routing 階段： 在 NF_BR_PRE_ROUTING 鉤子點，數據包經過初步的過濾和檢查，例如根據 MAC 地址或 VLAN 標籤匹配規則。
3. Local In 處理： 如果數據包的目的地址屬於本地橋接設備，則在 NF_BR_LOCAL_IN 鉤子點進行處理，應用相關的防火牆規則。
4. 轉發處理： 若數據包需在橋之間轉發，NF_BR_FORWARD 鉤子點將根據定義的規則決定是否允許轉發。
5. Post-Routing 階段： 在 NF_BR_POST_ROUTING 鉤子點，數據包經過最後的處理，如 NAT 轉換，準備離開橋接接口。

配置管理與工具

br_netfilter 模組的啟用與配置

自 Linux kernel 3.18-rc1 起，可以通過以下命令動態載入 br_netfilter 模組：

sudo modprobe br_netfilter

載入後，需配置相關的 sysctl 參數以啟用對各協議的過濾：

echo 1 | sudo tee /proc/sys/net/bridge/bridge-nf-call-iptables
echo 1 | sudo tee /proc/sys/net/bridge/bridge-nf-call-ip6tables
echo 1 | sudo tee /proc/sys/net/bridge/bridge-nf-call-ebtables


這些設置分別啟用 iptables、ip6tables 和 ebtables 對橋接流量的過濾。

使用 ebtables 和 iptables 設置防火牆規則

ebtables 專門用於處理二層以太網幀的過濾。例如，根據 MAC 地址阻擋特定設備：

sudo ebtables -A FORWARD -s 00:11:22:33:44:55 -j DROP

iptables 則處理三層協議的過濾，例如允許特定端口的流量：

sudo iptables -A FORWARD -p tcp --dport 22 -j ACCEPT

配置選項詳解

• bridge-nf-call-iptables：啟用 iptables 對橋接流量的過濾。
• bridge-nf-call-ip6tables：啟用 ip6tables 對橋接流量的過濾。
• bridge-nf-call-ebtables：啟用 ebtables 對橋接流量的過濾。

這些配置位於 /proc/sys/net/bridge/ 目錄下，可以使用 echo 命令進行設置，如上所示。

應用場景與性能考量

常見應用場景

• 虛擬化環境： 在 KVM、Docker 等虛擬化技術中，Bridge Netfilter 用於實現虛擬機間的網路隔離與安全策略，確保不同虛擬實例之間的通信符合安全規範。
• 透明防火牆： 在不改變現有網路拓撲的情況下，對經過橋接的流量進行自主的防火牆控制，實現對內部網路的細粒度管理。
• 混合二層/三層網路： 同時支持基於二層的 ebtables 過濾和基於三層的 iptables 過濾，適應更為複雜的網路需求和安全策略。
• VLAN 控制： 通過橋接和 Netfilter 提供 VLAN 分段支持，增強網路的組織和安全性，適用於需要多租戶隔離的環境。

性能優化與挑戰

在高流量環境下，Bridge Netfilter 可能會導致系統 CPU 負載增加，影響整體性能。以下是一些優化措施：

• 限制過濾規則的數量和複雜度： 過於複雜的規則集會導致匹配和處理延遲，應儘量保持規則簡潔高效。
• 禁用不必要的 Netfilter Hooks： 根據實際需求禁用某些不常用的鉤子點，減少不必要的處理開銷。
• 使用支持硬件卸載的網卡： 部分高階網卡支持 Flow Offloading 或其他硬件加速功能，可以將部分過濾任務轉交給硬件，減輕 CPU 負載。
• 優化鏈表和規則匹配順序： 將常用的規則置於鏈表前端，加快匹配速度。

此外，持續監控系統性能並根據流量特性動態調整配置，有助於保持系統的穩定性與高效性。

安全性考量

Bridge Netfilter 提供靈活的數據包過濾能力，但若配置不當，可能導致安全漏洞。以下是一些安全性最佳實踐：

• 最小權限原則： 僅開啟必要的過濾規則，避免過度放寬防火牆設置。
• 定期更新規則集： 根據實際需求和最新威脅情報，定期審查並更新防火牆規則。
• 使用狀態追蹤（Conntrack）： 啟用連線追蹤功能，防止狀態不明的連線進行數據包傳輸。
• 日誌記錄與監控： 配置適當的日誌記錄，並持續監控異常流量，快速響應潛在的安全事件。

實際案例與實作範例

案例一：虛擬化環境中的網路隔離

在使用 KVM 虛擬化技術時，可以通過 Bridge Netfilter 配置虛擬機間的網路隔離，確保不同租戶的虛擬機之間無法直接通信，除非經過明確允許的路由或過濾規則。

配置步驟如下：

1. 創建橋接接口並啟用 br_netfilter 模組。
2. 配置 ebtables 規則，阻擾不同橋接介面之間的直接通信。
3. 使用 iptables 設定特定流量的允許策略，如允許特定虛擬機訪問外部網路。

# 創建橋接接口
sudo brctl addbr br0
sudo brctl addif br0 eth0

# 啟用 br_netfilter
sudo modprobe br_netfilter
echo 1 | sudo tee /proc/sys/net/bridge/bridge-nf-call-iptables

# 設定 ebtables 規則
sudo ebtables -A FORWARD -i br0 -j DROP

# 設定 iptables 規則
sudo iptables -A FORWARD -i br0 -o br0 -p tcp --dport 22 -j ACCEPT


案例二：透明防火牆配置

在企業網路中，部署透明防火牆可以在不改變現有網路拓撲的情況下，對內部流量進行全面的監控與控制。

配置步驟如下：

1. 設置橋接接口並啟用 br_netfilter。
2. 使用 ebtables 設置二層過濾規則，阻擋不信任的 MAC 地址。
3. 使用 iptables 設定三層過濾規則，根據協議類型和端口號進行精細控制。
4. 配置 NAT 轉換以管理內外網路的地址映射。

# 啟用 br_netfilter 並配置
sudo modprobe br_netfilter
echo 1 | sudo tee /proc/sys/net/bridge/bridge-nf-call-iptables

# 配置 ebtables 規則
sudo ebtables -A FORWARD -m mac --mac-source 00:AA:BB:CC:DD:EE -j ACCEPT
sudo ebtables -A FORWARD -j DROP

# 配置 iptables 規則
sudo iptables -A FORWARD -p tcp --dport 80 -j ACCEPT
sudo iptables -A FORWARD -j DROP

# 配置 NAT
sudo iptables -t nat -A POSTROUTING -o eth0 -j MASQUERADE


未來展望與最佳實踐

向 nftables 過渡

隨著 nftables 的引入與普及，它逐漸取代了傳統的 iptables 提供更靈活和高效的包過濾能力。在 Bridge Netfilter 的上下文中，nftables 同樣能夠提供更豐富的過濾選項和更好的性能優化支持。建議在新部署的系統中優先考慮 nftables，以利用其現代化的特性和優勢。

持續監控與動態調整

網路環境的不斷變化要求防火牆規則具備高度的適應性。通過實施持續監控和動態調整策略，能夠根據流量模式和安全威脅迅速調整防火牆配置，提升整體網路的安全性與穩定性。

整合自動化管理工具

隨著基礎設施即代碼（Infrastructure as Code）概念的普及，使用自動化工具（如 Ansible、Terraform 等）來管理 Bridge Netfilter 的配置能夠顯著提升配置的一致性和可復用性，減少人為錯誤，並加快部署速度。

結論

Bridge Netfilter 作為 Linux 內核中 Netfilter 框架的重要組成部分，通過整合橋接子系統和 Netfilter Hooks，實現了靈活高效的數據包過濾與管理。無論是在虛擬化環境中的網路隔離，還是在透明防火牆中的應用，Bridge Netfilter 都提供了強大的功能支持。然而，隨著系統複雜性的提升，對於性能的優化和規則的精簡亦變得越來越重要。未來，隨著 nftables 等新技術的發展，Bridge Netfilter 的應用可能會進一步演進，滿足日益多樣化的網路安全需求。
