Optimiser la Filtration : Le Guide Danois et le Calcul de la Surface Filtrante

Découvrez les principes et les méthodes pour déterminer la surface optimale de vos systèmes de filtration, en s'inspirant des approches danoises.

Points Clés de la Filtration et du Guide Danois

Qualité de l'eau au Danemark : Le Danemark jouit d'une excellente qualité de l'eau du robinet, rendant souvent les filtres à eau sanitaires superflus, bien que des filtres soient utilisés pour des applications spécifiques comme le chauffage urbain.
Principes de Dimensionnement : Le calcul de la surface filtrante est crucial pour l'efficacité d'un système, qu'il s'agisse de piscines, de traitement des eaux usées ou de filtration industrielle, en se basant sur des paramètres tels que le débit, la vitesse de filtration et la capacité de rétention des solides.
Diversité des Filtres : Il existe une multitude de types de filtres (sable, cartouche, manche, plantés, etc.), chacun ayant des caractéristiques de surface filtrante et des méthodes de calcul spécifiques adaptées à leur application.

La filtration est un processus essentiel dans de nombreux domaines, allant du traitement de l'eau potable à la gestion des eaux usées, en passant par les applications industrielles et domestiques comme les piscines. Le dimensionnement correct d'un filtre, et plus particulièrement le calcul de sa surface filtrante, est fondamental pour assurer son efficacité et sa durabilité. Bien que le Danemark soit réputé pour la qualité de son eau du robinet, ce qui minimise le besoin de filtres sanitaires à domicile, les principes de filtration sont universels et les guides danois en matière de traitement des eaux (comme les directives pour les marais artificiels ou la surveillance de la qualité de l'eau) mettent en lumière des approches rigoureuses et efficaces. Cet exposé détaillera les méthodes de calcul de la surface filtrante, en s'appuyant sur des principes généraux et des exemples pertinents, y compris des références aux pratiques danoises lorsque cela est approprié.

La Qualité de l'Eau au Danemark et le Contexte de la Filtration

Le Danemark est souvent cité pour l'excellente qualité de son eau du robinet, à tel point que, d'un point de vue sanitaire, l'installation d'un filtre à eau domestique n'est généralement pas nécessaire. Cela est le résultat de systèmes de traitement de l'eau performants et d'une surveillance rigoureuse. Cependant, cela ne signifie pas que les filtres sont absents des infrastructures danoises. Au contraire, des filtres à pression en acier inoxydable sont utilisés pour le traitement de l'eau potable, notamment pour des raisons d'hygiène et de sécurité, et des filtres à manche sont employés dans les installations de chauffage urbain pour contrôler la teneur en fer de l'eau, démontrant l'importance de la filtration pour des applications spécifiques.

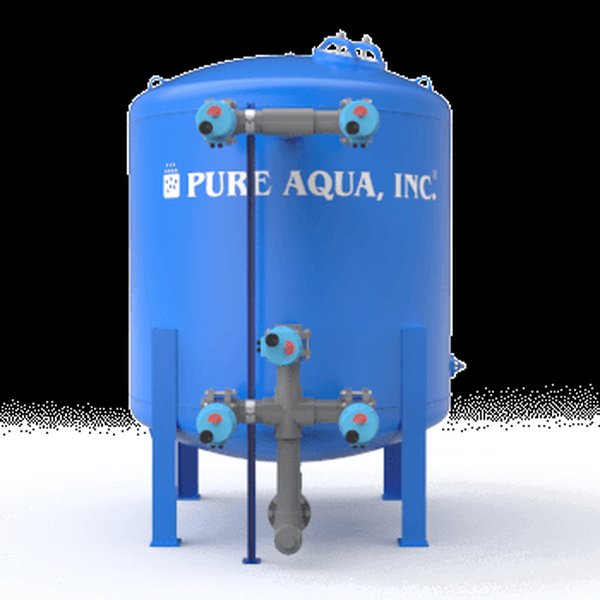

Filtre à réservoir en acier industriel, un exemple de filtre à pression utilisé dans le traitement de l'eau.

Les Directives Danoises en Matière de Traitement des Eaux

Bien qu'il n'y ait pas de "guide danois" unique et facilement accessible pour le calcul général de la surface de filtre, les directives danoises pour les marais artificiels de petite taille sont un exemple de la rigueur et des recommandations qui prévalent dans leur approche de la gestion de l'eau. Ces guides s'alignent souvent sur la bibliographie internationale, soulignant des principes de conception et de dimensionnement basés sur la science et l'expérience. Le service des eaux danois surveille la qualité de l'eau en ligne, garantissant une grande fiabilité de l'approvisionnement, ce qui implique des systèmes de filtration bien dimensionnés et entretenus.

Principes Généraux de Calcul de la Surface Filtrante

Le calcul de la surface filtrante dépend fortement du type de filtre, de son application et des caractéristiques du fluide à filtrer. Les objectifs principaux sont d'assurer un débit suffisant, une rétention efficace des particules et une durée de vie raisonnable du filtre avant le nettoyage ou le remplacement.

Facteurs Clés à Considérer

Plusieurs paramètres sont cruciaux pour déterminer la surface de filtration nécessaire :

Débit (Q) : Le volume de fluide à traiter par unité de temps (ex: m³/h). C'est le point de départ de tout calcul de dimensionnement.
Vitesse de Filtration (v) : Aussi appelée vitesse en fût vide ou vitesse frontale, elle représente le débit par unité de surface filtrante (ex: m/h ou m³/m²/h). C'est un paramètre critique qui influence l'efficacité de la filtration et la durée de vie du filtre. Pour les filtres à sable de piscine, la vitesse de l'eau ne doit généralement pas dépasser 50 m/h. Pour la purification des eaux usées, elle peut varier de 5 à 40 m/h selon la granulométrie du lit filtrant et la charge en matières en suspension.
Concentration en Matières en Suspension (MES) : La quantité de particules à retenir dans le fluide. Une concentration élevée peut nécessiter une surface plus grande ou des cycles de lavage plus fréquents.
Type de Filtre et Médium Filtrant : Différents types de filtres (sable, cartouche, manche, etc.) et de médias filtrants ont des capacités de rétention et des surfaces spécifiques différentes. Par exemple, le tapis japonais et l'hélix sont des médias avec des rapports surface/volume très élevés pour la filtration biologique.
Capacité de Rétention des Solides : La quantité de matières en suspension qu'un filtre peut retenir par unité de surface avant de nécessiter un nettoyage. Pour un filtre à sable, cela peut être de 3 à 6 kg de MES par m² de surface filtrante.
Durée des Cycles de Filtration : La période entre deux lavages ou nettoyages du filtre.

Formules Fondamentales

La formule de base pour calculer la surface filtrante (S) est une relation directe entre le débit (Q) et la vitesse de filtration (v) :

\[ S = \frac{Q}{v} \]

Où :

\( S \) est la surface filtrante nécessaire en m².
\( Q \) est le débit du fluide à filtrer en m³/h.
\( v \) est la vitesse de filtration en m/h (ou m³/m²/h).

Exemple pour une Piscine :
Si une piscine a un volume de 75 m³ et que l'on souhaite renouveler l'eau en 4 heures, le débit minimum nécessaire est :
\( Q = \frac{75 \text{ m}^3}{4 \text{ h}} = 18,75 \text{ m}^3/\text{h} \)
En considérant une vitesse de filtration maximale de 50 m/h pour un filtre à sable :
\( S = \frac{18,75 \text{ m}^3/\text{h}}{50 \text{ m/h}} = 0,375 \text{ m}^2 \)
Il faudrait donc un filtre avec une surface minimale d'environ 0,375 m². Les professionnels recommandent souvent une surface de 0,25 m² par mètre cube d'eau filtré par heure.

Exemple pour la Purification des Eaux Usées :
Pour un volume de 1000 m³/24 heures à purifier avec une vitesse de filtration de 10 m/h, la surface nécessaire serait :
Débit horaire \( Q = \frac{1000 \text{ m}^3}{24 \text{ h}} \approx 41,67 \text{ m}^3/\text{h} \)
Surface filtrante \( S = \frac{41,67 \text{ m}^3/\text{h}}{10 \text{ m/h}} \approx 4,17 \text{ m}^2 \)
Ce calcul simple est la base, mais des facteurs comme la durée des cycles de lavage et le nombre de filtres en parallèle doivent être intégrés pour un dimensionnement précis.

Cas Spécifiques de Calcul de Surface

Filtres à Cartouche pour Piscines

Les filtres à cartouche ont une grande surface filtrante dépliée. Pour une cartouche de 5 m² de surface dépliée, le débit maximum autorisé est de 10 m³/h (soit 2 m³/h par m² de surface filtrante). Dépasser ce débit peut rapidement détériorer la cartouche.

Filtres Plantés de Végétaux (FPV)

Pour le traitement des eaux usées, les FPV, comme ceux décrits dans des guides de conception pour zones tropicales, ont des règles de dimensionnement spécifiques. Par exemple, un guide propose des plans pour un filtre planté collectif (horizontal, à gravier) de 50 m² pour 16 à 20 équivalents-habitants (EH).

Filtres à Manche

Les filtres à manche sont utilisés pour la filtration particulaire et peuvent être conçus avec différents revêtements de surface internes et externes. Leur dimensionnement dépend du débit, de la taille des particules et de la concentration à filtrer.

Filtration en Aquariophilie (Koi)

Pour l'élimination de l'ammoniac (NH4) dans les bassins de koïs, la surface filtrante est calculée en fonction de la quantité de NH4 à éliminer. Par exemple, 5 m² de surface filtrante seraient nécessaires pour éliminer 1 gramme de NH4. Pour des supports comme le tapis japonais, le rapport surface/volume est d'environ 300 m²/m³, et pour l'hélix, il est d'environ 700 m²/m³. Ces ratios sont essentiels pour déterminer le volume de masses filtrantes nécessaires.

La Filtration de Surface et la Filtration en Profondeur

Il est important de distinguer les deux principaux mécanismes de filtration :

Filtration de surface : Les particules sont retenues sur la surface du média filtrant. C'est le cas des tamis, des filtres à cartouche ou des filtres à manche. La séparation des particules s'effectue sur une surface positionnée dans le sens de l'écoulement.
Filtration en profondeur : Les particules sont piégées à l'intérieur de la matrice du média filtrant. Les filtres à sable en sont un exemple typique, où le biofilm sur les grains de sable joue un rôle crucial dans le processus.

Vidéo explicative sur la filtration de surface et la filtration en profondeur. Cette vidéo est très pertinente pour comprendre les différents mécanismes de filtration et comment les filtres agissent pour séparer les particules, ce qui est fondamental pour le calcul de la surface filtrante.

Comprendre la différence entre ces deux types de filtration est essentiel pour le dimensionnement. Par exemple, la capacité de rétention des solides par unité de surface ne sera pas la même pour un filtre à sable (filtration en profondeur) que pour un filtre à poche (filtration de surface).

L'Impact du Filtrage Numérique sur les États de Surface

En métrologie, le terme "filtre" fait référence à des opérations mathématiques utilisées pour analyser les états de surface. Le profil mesuré par un profilomètre est un profil numérique, et des filtres (comme le filtre λs pour la microrugosité et λc pour le filtre principal) sont appliqués pour extraire des informations pertinentes sur la rugosité et l'ondulation. Les filtres passe-bande permettent d'isoler des bandes de fréquences spécifiques pour analyser le comportement de la surface à différentes échelles. Ces concepts, bien que distincts de la filtration physique, partagent la même logique de "séparation" ou "isolement" d'éléments spécifiques pour l'analyse.

Analyse Comparative des Types de Filtres et Leurs Surfaces

Voici un tableau récapitulatif des types de filtres courants et des considérations relatives à leur surface filtrante :

Type de Filtre	Application Principale	Paramètres Clés pour la Surface	Remarques sur le Calcul de Surface
Filtre à Sable	Piscines, traitement de l'eau potable/usée	Débit (m³/h), Vitesse de filtration (m/h)	Surface = Débit / Vitesse de filtration. La vitesse ne doit pas excéder 50 m/h pour les piscines.
Filtre à Cartouche	Piscines (petits volumes), spas, eau domestique	Surface dépliée (m²), Débit maximum autorisé par m²	Débit max. par m² de surface dépliée (ex: 2 m³/h/m²). La surface peut être de plusieurs m².
Filtre à Manche	Filtration industrielle (eau chaude, bains de process)	Débit (m³/h), Taille des particules, Rétention des solides	Conçu pour une filtration partielle de flux. La surface est définie par la taille de la manche.
Filtre Planté de Végétaux (FPV)	Traitement des eaux usées domestiques/collectives	Équivalents-habitants (EH), Surface par EH (ex: 50m² pour 16-20 EH)	Basé sur des règles de dimensionnement spécifiques par habitant ou par volume de traitement.
Filtre Coalescent	Séparation liquide-liquide ou liquide-gaz	Débit (m³/h), Type de fluides, Propriétés de coalescence	La surface est liée à l'efficacité de la séparation des gouttelettes, moins à une surface physique unique.
Filtre DSL	Connexion Internet (ADSL)	Nombre de lignes téléphoniques	Ne possède pas de surface filtrante physique au sens de filtration de particules. Fonctionne comme un filtre de fréquences.

Évaluation des Facteurs d'Influence sur la Performance de Filtration

La performance d'un filtre n'est pas uniquement déterminée par sa surface, mais aussi par une combinaison de facteurs interdépendants. Ce radar chart illustre l'importance relative de divers critères pour une filtration efficace, basée sur les informations recueillies et des analyses. Plus une pointe s'étend loin du centre, plus l'influence du critère est considérée comme élevée.

Ce graphique met en évidence que la vitesse de filtration et la capacité de rétention sont des facteurs prépondérants pour l'efficacité d'un filtre. Un équilibre entre le débit, la taille des particules à éliminer, les coûts d'opération et la facilité d'entretien est essentiel pour un système de filtration optimal.

Ressources et Guides d'Installation

Outre les calculs de surface, il est important de consulter les guides d'installation et les manuels spécifiques à chaque type de filtre pour une mise en œuvre correcte. Des ressources sont disponibles pour l'installation de filtres à eau domestiques (Ecofiltro, Skincare Filter), de filtres DSL pour les connexions internet, ou encore de filtres industriels.

Pour les filtres à eau domestiques, il est souvent conseillé de manipuler l'unité de filtration par les bords et de rincer les cartouches à l'eau froide sans savon.
Les filtres DSL se connectent à la prise téléphonique murale, le câble ADSL reliant ensuite le filtre à la box.
Des manuels sont disponibles pour l'installation de filtres plus complexes comme les EuroGuard Filtre.

Foire Aux Questions (FAQ)

Quelle est la formule de base pour calculer la surface de filtration ?

La formule de base est \( S = \frac{Q}{v} \), où S est la surface filtrante en m², Q est le débit en m³/h, et v est la vitesse de filtration en m/h.

Est-il toujours nécessaire d'avoir un filtre à eau au Danemark ?

Non, d'un point de vue sanitaire, l'eau du robinet au Danemark est généralement de très bonne qualité, ce qui rend l'usage d'un filtre à eau domestique non essentiel. Cependant, des filtres sont utilisés pour des applications spécifiques comme le chauffage urbain ou pour des raisons d'hygiène et de sécurité dans le traitement de l'eau potable.

Comment la vitesse de filtration affecte-t-elle le dimensionnement d'un filtre ?

La vitesse de filtration est cruciale : une vitesse trop élevée peut nuire à l'efficacité de la filtration et détériorer prématurément le média filtrant, tandis qu'une vitesse trop faible pourrait nécessiter une surface de filtre déraisonnablement grande pour un débit donné. Elle doit être adaptée au type de filtre et à l'application.

Quelle est la différence entre filtration de surface et filtration en profondeur ?

La filtration de surface retient les particules sur la surface du média filtrant (ex: filtres à cartouche), tandis que la filtration en profondeur les piège à l'intérieur de la matrice du média (ex: filtres à sable).

Conclusion

Le calcul de la surface filtrante est une étape fondamentale dans la conception et l'optimisation de tout système de filtration. Il implique une compréhension approfondie du débit à traiter, des propriétés du fluide, de la nature des contaminants, et des caractéristiques spécifiques du média filtrant. Bien que le Danemark puisse être un cas particulier en termes de qualité d'eau du robinet, ses infrastructures de traitement de l'eau et ses directives pour des systèmes comme les marais artificiels illustrent une approche rigoureuse et basée sur des principes d'ingénierie solides. En s'appuyant sur les formules de base et en tenant compte des facteurs spécifiques à chaque application, il est possible de dimensionner un filtre de manière efficace pour assurer une performance optimale.
