La détermination de la surface d'un filtre est une étape cruciale dans la conception et l'optimisation des systèmes de filtration, qu'il s'agisse de traitement de l'eau, de filtration de l'air ou de procédés industriels. Bien qu'un "guide danois" spécifique pour la surface de filtre n'ait pas été explicitement mentionné comme un document unique et universellement reconnu, les principes et les applications de filtration observés au Danemark, notamment dans le traitement de l'eau, s'alignent sur les méthodologies internationales standards. Ce guide explore les différentes approches et les facteurs clés pour calculer la surface filtrante, en intégrant les perspectives relevées dans le contexte danois et au-delà.

La Philosophie de Filtration au Danemark : Efficacité et Adaptation

Le Danemark est reconnu pour son engagement envers des solutions de traitement de l'eau efficaces et durables. Les systèmes de purification d'eau par osmose inverse et les stations d'épuration, même décentralisées, sont conçus pour une productivité et une efficacité maximales. Par exemple, la station d'épuration de Skræm, une petite installation décentralisée, est dimensionnée avec une capacité de pompage de 20 m³/h pour 80 bénéficiaires, ce qui suggère une approche de dimensionnement basée sur le débit et le nombre d'utilisateurs plutôt que sur une formule de surface directe universelle. Cela implique que la surface du filtre est une conséquence du débit et des exigences de traitement, en tenant compte de la charge hydraulique.

Considérations Spécifiques aux Filtres à Sable Danois

Les filtres à sable, souvent dotés d'un revêtement en caoutchouc résistant à l'eau de mer dans des régions côtières comme le Danemark, sont des composants essentiels. Leur dimensionnement dépend de facteurs comme la capacité de pompage de la station. Bien qu'une formule directe danoise pour la surface ne soit pas explicitée, les principes de conception sont universels : un débit donné nécessitera une certaine surface filtrante pour maintenir une vitesse de filtration acceptable et éviter le colmatage rapide.

Un filtre à sable utilisé pour la filtration des grosses particules.

Principes Fondamentaux de Calcul de la Surface Filtrante

Le calcul de la surface filtrante repose sur plusieurs paramètres interdépendants, visant à optimiser l'efficacité de la séparation solide-liquide ou la purification de l'air. Que ce soit pour les filtres à manches industriels, les filtres à sable pour l'eau, ou les filtres plantés, la logique de dimensionnement est similaire.

Le Rapport Air/Tissu pour les Filtres à Manches

Dans le domaine de la filtration de l'air, notamment pour les dépoussiéreurs à manches, le "rapport air/tissu" est un paramètre fondamental pour déterminer la surface filtrante. Ce rapport représente la quantité d'air qui traverse le filtre par rapport à la surface du tissu filtrant. Un calcul précis du rapport air/tissu est crucial pour optimiser les performances et l'efficacité de la filtration. Les calculateurs de conception de filtres à manches utilisent ce rapport pour estimer la quantité d'air qui peut être filtrée et l'efficacité du système à capturer les particules de poussière.

Calcul de la Surface pour les Filtres Plantés et Eaux Usées

Pour le traitement des eaux usées domestiques, en particulier avec les filtres plantés de végétaux, la surface nécessaire est souvent déterminée en fonction de l'équivalent-habitant (EH). Plusieurs méthodes de calcul existent, mais une estimation courante suggère une surface de l'ordre de 5 m² par EH pour les filtres à écoulement horizontal. La profondeur des filtres ne doit généralement pas dépasser 50 à 70 cm. Pour les systèmes tropicalisés, le dimensionnement de la filière doit tenir compte de ces surfaces relativement importantes pour garantir l'efficacité de l'épuration.

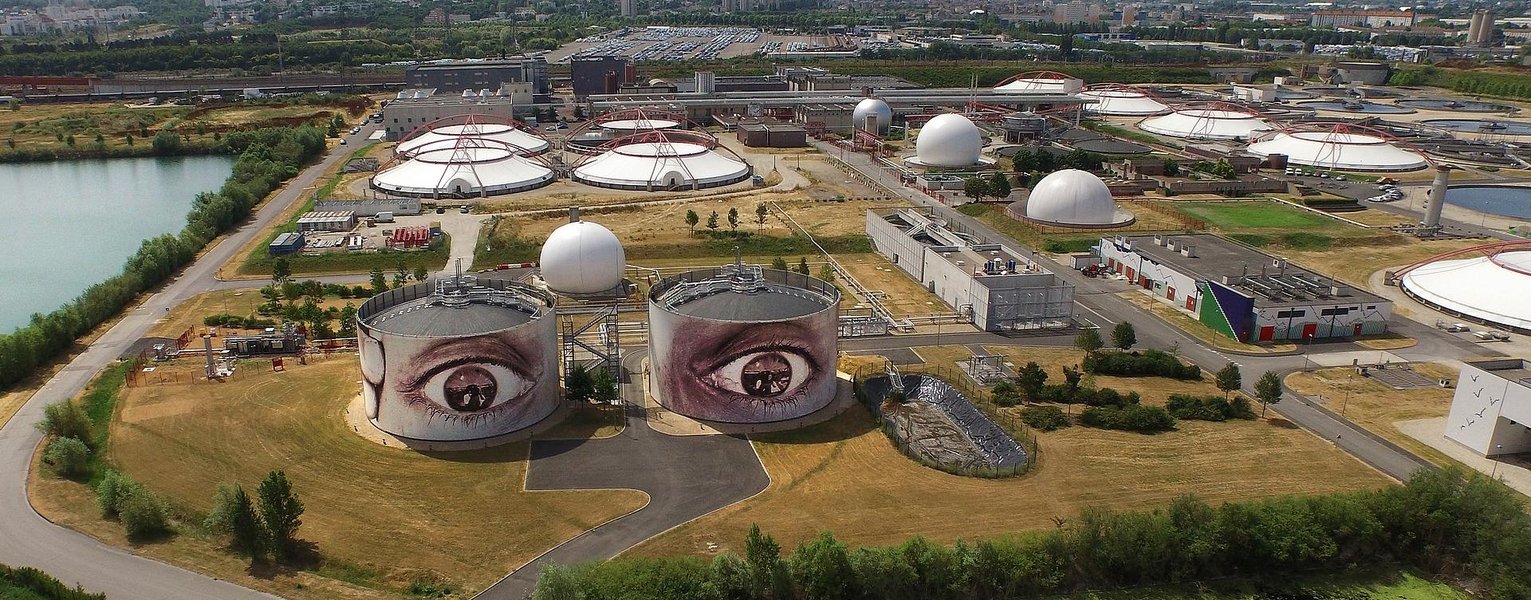

Une usine de traitement des eaux usées, illustrant l'ampleur des infrastructures nécessaires pour la filtration.

Débit et Vitesse de Filtration

La relation entre le débit de fluide à traiter (Q), la surface filtrante (S), et la vitesse de filtration (v) est fondamentale :

\[ Q = S \times v \]

Où :

\(Q\) est le débit volumique (par exemple, en m³/h).
\(S\) est la surface filtrante (en m²).
\(v\) est la vitesse de filtration (en m/h), également appelée vitesse de passage.

Pour les filtres à sable, la vitesse de filtration est souvent choisie entre 5 et 40 m/h, en fonction de la granulométrie du lit filtrant, de la hauteur du lit, de la charge en matières en suspension (MES) et colloïdes, et des cycles de lavage. Une vitesse de filtration trop élevée peut réduire l'efficacité et augmenter le risque de colmatage.

Exemple de Calcul pour un Filtre à Sable

Si un filtre à sable a un débit maximum de 72 m³/h et un diamètre de 0,95 m, sa surface de filtration peut être calculée comme suit :

\[ S = \pi \times (D/2)^2 = \pi \times (0,95/2)^2 \approx 0,708 \text{ m}^2 \]

La vitesse de filtration serait alors :

\[ v = Q / S = 72 \text{ m}^3/\text{h} / 0,708 \text{ m}^2 \approx 101,69 \text{ m/h} \]

Cette vitesse est très élevée et pourrait indiquer un dimensionnement inapproprié ou un type de filtre spécifique capable de supporter de telles vitesses. Pour une piscine, le débit maximum autorisé par m² de surface filtrante est généralement de 2 m³/h.

Filtration en Profondeur vs. Filtration sur Surface

Il est essentiel de distinguer la filtration en profondeur de la filtration sur surface, car elles influencent le calcul de la surface. La filtration en profondeur retient les contaminants non seulement à la surface, mais aussi dans la structure poreuse du média filtrant. Cette méthode est efficace pour les applications à forte charge en impuretés et offre une grande capacité de rétention. La surface effective n'est pas seulement la surface géométrique visible, mais la surface totale des pores internes. La filtration sur surface agit comme un tamis, retenant les particules dont le diamètre est supérieur à la taille des pores directement à la surface du média. Elle est souvent utilisée pour les pré-traitements avant des traitements chimiques ou biologiques. Pour ces filtres, la surface géométrique du média est la principale surface filtrante à considérer.

Comparaison des Caractéristiques des Types de Filtration

Ce graphique radar illustre les performances et caractéristiques relatives des principaux types de filtration discutés, fournissant une vue d'ensemble rapide de leurs avantages et inconvénients selon divers critères. La filtration en profondeur excelle en capacité de rétention et adéquation aux fortes charges, tandis que la filtration sur surface est plus efficace pour les particules fines. Les filtres plantés se distinguent par leur faible coût et leur entretien relativement simple, bien qu'ils puissent être moins performants pour les particules très fines.

Facteurs Influant le Dimensionnement de la Surface Filtrante

Plusieurs éléments doivent être pris en compte pour un dimensionnement précis de la surface de filtration, quelle que soit l'application.

Qualité de l'Eau et Charge en Contaminants

La concentration et la nature des impuretés dans l'eau brute ou l'air à traiter sont déterminantes. Une eau très chargée en MES ou en colloïdes nécessitera une surface filtrante plus grande ou une préfiltration pour éviter un colmatage rapide. L'indice de colmatage de l'eau (SDI) est un bon indicateur pour évaluer l'aptitude de l'eau à être traitée par osmose inverse ou nanofiltration.

Type de Média Filtrant et Granulométrie

Le matériau et la granulométrie du média filtrant (sable, gravier, charbon actif, membranes, tapis japonais, hélix) influencent directement la surface de contact disponible pour la filtration et la vitesse de passage acceptable. Des médias plus fins ou avec une surface spécifique élevée (m²/m³) offrent une meilleure rétention mais peuvent être plus sujets au colmatage.

Pression Différentielle et Colmatage

La pression différentielle à travers le filtre est un indicateur clé de son état. Une augmentation de la pression indique un colmatage. Une surface filtrante plus grande permet généralement de prolonger le temps entre les nettoyages ou remplacements, car la charge est répartie sur une plus grande zone.

Durée de Fonctionnement et Fréquence de Lavage

Pour les systèmes industriels ou les filtres à sable, la durée des cycles de filtration et la fréquence de contre-lavage ou de régénération sont des paramètres à optimiser. Un dimensionnement adéquat de la surface permet d'atteindre des cycles de fonctionnement plus longs avant de nécessiter un nettoyage.

Réflexion sur les Applications Spécifiques de Filtration

Filtration de l'Eau en Aquarium

Pour les aquariums, la filtration est cruciale pour éliminer les déchets et les substances toxiques. La surface de colonisation pour les bactéries bénéfiques est un facteur clé. Les matériaux poreux offrent une grande surface pour la fixation des bactéries, permettant la transformation de l'ammonium en nitrites puis en nitrates. Des supports comme le tapis japonais (300 m²/m³) ou l'hélix (700 m²/m³) sont utilisés pour leur surface spécifique élevée.

Filtres de Piscine

Les filtres de piscine, qu'ils soient à cartouche ou à sable, doivent être dimensionnés pour traiter le volume total de la piscine en un temps donné (le "turn-over"). Le débit maximal autorisé par m² de surface filtrante pour une cartouche est de 2 m³/h.

Filtration des États de Surface (Métrologie)

Dans la métrologie des surfaces, le "filtrage" est une opération numérique essentielle pour séparer les composantes de la surface (rugosité, ondulation, forme). Des filtres passe-haut ou passe-bas sont appliqués pour analyser des échelles de longueurs d'ondes spécifiques. Bien que cela ne concerne pas une "surface physique de filtre", le concept de "cut-off" (longueur d'onde de coupure) est analogue à la taille des pores d'un filtre physique, déterminant quelles informations sont retenues ou éliminées.

Tableau Récapitulatif des Méthodes de Calcul de la Surface Filtrante

Type de Filtre / Application	Méthode de Calcul / Paramètres Clés	Considérations Spécifiques
Filtres à Manche (Air)	Rapport air/tissu (m³/min par m² de tissu). Calculateur de surface de tissu filtrant.	Optimisation de la performance et de l'efficacité de capture des poussières.
Filtres Plantés (Eaux Usées Domestiques)	Basé sur l'équivalent-habitant (EH). Ex: 5 m² par EH pour filtres horizontaux.	Profondeur limitée (50-70 cm). Nécessite des surfaces importantes.
Filtres à Sable (Eau)	Débit d'eau (Q) et vitesse de filtration (v). \(S = Q / v\). Diamètre du filtre.	Vitesse de filtration (5-40 m/h) selon granulométrie, charge en MES, et cycles de lavage.
Aquarium / Filtration Biologique	Surface de colonisation pour bactéries (m²/m³ de support). Ex: Tapis japonais (300 m²/m³), Hélix (700 m²/m³).	Besoin élevé en oxygène pour les bactéries. Débit suffisant pour un bon contact.
Filtres à Cartouche (Piscine)	Débit maximum autorisé par m² de surface filtrante (2 m³/h). Surface dépliée de la cartouche.	Finesse de filtration (40 à 20 microns).
Filtres à Vide à Tambour	Débit de suspension (Q), fréquence de rotation (n), temps de filtration effectif.	Calcul de la surface effective immergée dans la suspension.

Vidéo Pertinente : Comprendre la Filtration de Surface et en Profondeur

Cette vidéo explique la différence entre un filtre de surface et un filtre en profondeur, des concepts fondamentaux pour comprendre le fonctionnement des systèmes de filtration et leur dimensionnement.

La distinction entre la filtration de surface et la filtration en profondeur est essentielle pour le dimensionnement correct d'un filtre. Comme expliqué dans la vidéo, un filtre de surface agit comme un tamis, retenant les particules à sa surface. Sa surface filtrante est principalement la surface géométrique du média. En revanche, un filtre en profondeur retient les particules à travers toute son épaisseur, offrant une capacité de rétention plus élevée pour une même surface apparente, car la filtration se fait dans le volume du média. Comprendre cette différence est crucial pour choisir le bon type de filtre et en calculer la surface nécessaire en fonction de la charge de particules et de l'application visée.

Foire Aux Questions (FAQ)

Qu'est-ce que l'équivalent-habitant (EH) dans le dimensionnement des filtres ?

L'équivalent-habitant (EH) est une unité de mesure de la charge polluante d'une installation, utilisée pour dimensionner les systèmes de traitement des eaux usées. Elle représente la quantité de pollution organique biodégradable émise par jour par une personne. Pour le dimensionnement des filtres plantés, par exemple, la surface requise est souvent exprimée en m² par EH.

Comment la viscosité du fluide affecte-t-elle le débit de filtration ?

Le débit de filtration diminue avec l'augmentation de la viscosité du fluide. Un fluide plus visqueux a plus de mal à traverser les pores du média filtrant, ce qui peut nécessiter une surface filtrante plus grande ou une pression différentielle plus élevée pour maintenir un débit souhaité.

Qu'est-ce qu'un "cut-off" en métrologie de surface ?

En métrologie de surface, un "cut-off" est une longueur d'onde de coupure utilisée dans les filtres numériques (passe-haut ou passe-bas) pour séparer différentes composantes d'un profil ou d'une surface, comme la rugosité et l'ondulation. Il détermine quelles longueurs d'ondes sont incluses ou exclues de l'analyse, permettant d'isoler des caractéristiques de surface spécifiques.

Pourquoi le lavage est-il important pour les filtres ?

Le lavage (ou contre-lavage) est essentiel pour régénérer la capacité de filtration d'un média en éliminant les particules accumulées qui causent le colmatage. Cela prolonge la durée de vie du filtre et maintient son efficacité. La fréquence et l'intensité du lavage sont des facteurs à considérer dans le dimensionnement initial et l'exploitation.

Conclusion

Bien qu'il n'y ait pas un "guide danois" unique et exclusif pour le calcul de la surface des filtres, les pratiques observées au Danemark dans le traitement de l'eau s'inscrivent dans des principes d'ingénierie universels. La détermination de la surface filtrante est un processus complexe qui intègre le débit à traiter, la vitesse de filtration admissible pour le média choisi, la nature et la concentration des contaminants, ainsi que le type de filtration (profondeur ou surface). Pour chaque application, qu'il s'agisse de traitement d'eau potable, d'eaux usées, de filtration d'air ou d'aquaculture, une compréhension approfondie de ces paramètres est essentielle pour concevoir un système efficace, durable et économiquement viable. L'optimisation de la surface garantit non seulement une performance de filtration adéquate mais aussi une maintenance réduite et une meilleure longévité du système.
