Descubre el Secreto Detrás del Voltaje Aplicado en Redes de Condensadores
Un análisis profundo del circuito combinado de condensadores para desvelar Vab.
Aspectos Clave y Conclusiones Principales
- Configuración Mixta: La red se compone de dos ramas: una combinación en paralelo (C1 y C2) y en serie con C3.
- Cálculos de Voltaje: Se utiliza la ley Q = C·V para determinar el voltaje en cada condensador, revelando que Vab es la suma de los voltajes de ambas ramas.
- Resultado Final: Con la carga final en C2 conocida (26,6 μC) y las capacitancias dadas, el voltaje aplicado Vab se calcula en aproximadamente 24,83 V.
Análisis Detallado del Problema
En el circuito de condensadores presentado, se tienen los siguientes valores:
C1 = 6,00 μF, C2 = 3,00 μF, y C3 = 5,00 μF. La carga en C2, luego de que se alcanza el estado estacionario, es de 26,6 μC. El reto consiste en determinar el voltaje aplicado Vab del circuito.
Modelo de Conexión y Configuración del Circuito
La clave para resolver este problema es comprender cómo están conectados los condensadores. La configuración es la siguiente:
1. Combinación en Paralelo (C1 y C2)
Los condensadores C1 y C2 se encuentran conectados en paralelo. Esto implica que el voltaje en ambos es igual, es decir, el mismo voltaje se aplica sobre ellos. Se calcula el voltaje en C2 utilizando la relación:
\( \, Q = C \times V \, \) lo que nos lleva a:
\( \, V_{C2} = \dfrac{Q_{C2}}{C2} = \dfrac{26.6\,\mu C}{3.00\,\mu F} \approx 8.87 \, V \).
2. Combinación en Serie con C3
La rama formada por C1 y C2 en paralelo se conecta en serie con el condensador C3. En una conexión en serie, todos los condensadores comparten la misma carga. Además, la diferencia de potencial total aplicado (Vab) es la suma del voltaje que aparece en la rama en paralelo y el voltaje a través de C3.
Como se ha encontrado el voltaje en la combinación en paralelo utilizando C2, lo denominamos \( V_{\text{ab-12}} \), y éste es de 8.87 V.
3. Cálculo de la Carga en C1 y la Suma Total de la Rama Paralela
Debido a que en una conexión en paralelo se aplica el mismo voltaje, la carga en C1 se calcula como:
\( \, Q_{C1} = C1 \times V_{\text{ab-12}} = 6.00\,\mu F \times 8.87\,V \approx 53.22\,\mu C \).
La carga total de la rama paralela es la suma de las cargas de C1 y C2:
\( \, Q_{\text{total(paralelo)}} = Q_{C1} + Q_{C2} = 53.22\,\mu C + 26.6\,\mu C \approx 79.82\,\mu C \).
4. Determinación del Voltaje a Través de C3
En un circuito en serie, la misma carga circula por cada componente. Por lo tanto, C3 también almacena una carga de 79.82 μC. Utilizando la ley del capacitor:
\( \, V_{C3} = \dfrac{Q_{C3}}{C3} = \dfrac{79.82\,\mu C}{5.00\,\mu F} \approx 15.96 \, V \).
5. Cálculo del Voltaje Aplicado Total (Vab)
Finalmente, el voltaje aplicado Vab en el circuito se obtiene sumando el voltaje en la rama en paralelo (C1 y C2) y el voltaje en C3:
\( \, V_{ab} = V_{\text{ab-12}} + V_{C3} \).
Sustituyendo los valores:
\( \, V_{ab} = 8.87\,V + 15.96\,V \approx 24.83\,V \).
De esta forma, el voltaje aplicado Vab es aproximadamente 24,83 V.
Representación Visual y Análisis Comparativo
La siguiente visualización sintetiza los cálculos y pasos fundamentales, ilustrando cómo se relacionan las distintas ramas del circuito y la distribución de los voltajes en función de las conexiones en serie y paralelo.
Recursos Multimedia para Profundizar en el Tema
Vídeo Explicativo
Observa el siguiente vídeo que explica de manera clara el funcionamiento de los circuitos de condensadores, incluyendo configuraciones serie y paralelo. Esto te ayudará a entender la distribución de voltajes y cargas en el circuito analizado:
Galería de Imágenes Relevantes

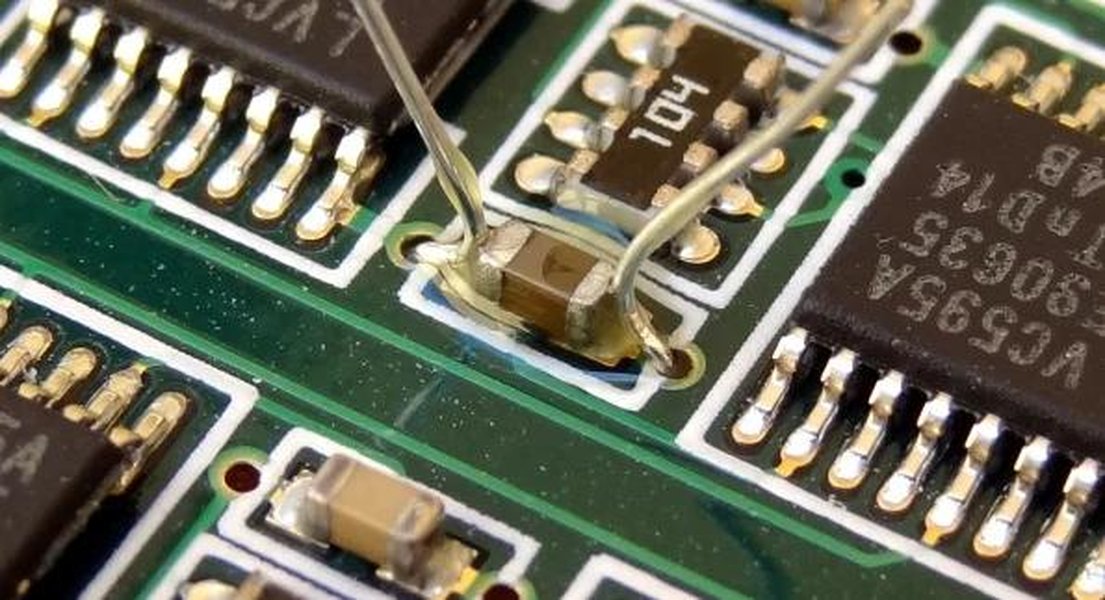

A continuación dos imágenes que representan conceptos claves:
Tabla Resumen de los Cálculos Clave
| Parámetro | Valor | Descripción |
|---|---|---|
| C1 (μF) | 6,00 | Capacitancia del condensador C1, conectado en paralelo |
| C2 (μF) | 3,00 | Capacitancia del condensador C2, con carga conocida |
| C3 (μF) | 5,00 | Capacitancia del condensador conectado en serie con la rama paralela |
| QC2 (μC) | 26,6 | Carga final en C2 |
| VC2 (V) | 8,87 | Voltaje a través de C2 (Q/C2) |
| QC1 (μC) | 53,22 | Carga en C1 (C1 × VC2) |
| QParalelo (μC) | 79,82 | Suma de cargas en C1 y C2 |
| VC3 (V) | 15,96 | Voltaje a través de C3 (Q/C3) |
| Vab (V) | 24,83 | Voltaje aplicado total (VC2 + VC3) |
