Fluidización al Descubierto: ¿Cómo Sólidos Se Transforman en Fluidos Dinámicos?

Explorando las características esenciales que definen este versátil proceso industrial y sus secretos para una eficiencia superior.

Puntos Clave de la Fluidización

Comportamiento pseudofluídico: Las partículas sólidas, suspendidas por un flujo ascendente de fluido (gas o líquido), adquieren movilidad y propiedades similares a las de un líquido, como la capacidad de fluir y ejercer presión hidrostática.
Transferencia optimizada: La intensa mezcla y el amplio contacto íntimo entre las fases sólida y fluida promueven una transferencia de masa y calor excepcionalmente eficiente, crucial en numerosas aplicaciones industriales.
Versatilidad de regímenes: Desde una fluidización suave y particulada hasta un transporte neumático turbulento, los diferentes modos de operación permiten adaptar el proceso a una vasta gama de materiales y objetivos.

Entendiendo la Fluidización: Un Fenómeno Transformador

La fluidización es un proceso físico en el cual un lecho de partículas sólidas adquiere propiedades similares a las de un fluido. Esto se logra al hacer pasar una corriente de un fluido (líquido o gas) ascendentemente a través del lecho de partículas. Cuando la velocidad del fluido alcanza un punto crítico, la fuerza de arrastre del fluido sobre las partículas contrarresta su peso efectivo, haciendo que las partículas se separen, se muevan libremente y queden suspendidas en el fluido. El resultado es una mezcla sólido-fluido que puede ser manipulada como si fuera un líquido denso.

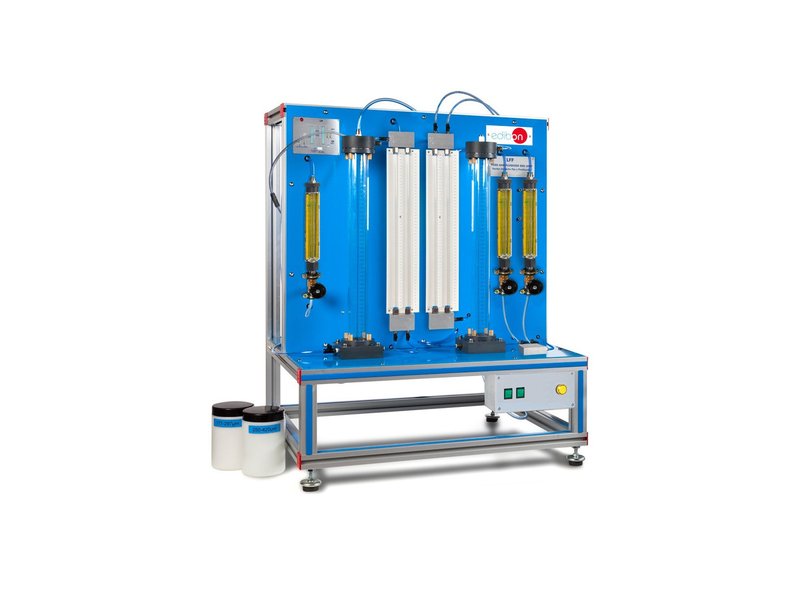

Ilustración de un equipo de laboratorio para el estudio de lechos fijos y fluidizados, mostrando la columna donde ocurre el fenómeno.

Características Fundamentales del Proceso de Fluidización

El comportamiento único de los lechos fluidizados se debe a una serie de características interrelacionadas que definen su dinámica y eficiencia.

1. Suspensión de Partículas y Comportamiento Fluídico

La característica más distintiva es la suspensión de las partículas sólidas. Una vez fluidizado, el lecho se comporta como un líquido: puede fluir bajo la acción de la gravedad, adopta la forma del recipiente que lo contiene y ejerce una presión aparentemente hidrostática. Objetos con menor densidad que la del lecho fluidizado flotarán en su superficie, mientras que los más densos se hundirán.

2. Velocidad Mínima de Fluidización ( \( U_{mf} \) ) y Expansión del Lecho

La transición de un lecho fijo a un lecho fluidizado ocurre a una velocidad superficial del fluido específica, conocida como la velocidad mínima de fluidización ( \( U_{mf} \) ). Por debajo de esta velocidad, el lecho permanece estático. Al alcanzar \( U_{mf} \), la caída de presión a través del lecho se iguala aproximadamente al peso del lecho por unidad de área. A velocidades superiores a \( U_{mf} \), el lecho se expande, aumentando su altura, y las partículas comienzan a moverse vigorosamente. La expansión del lecho es un parámetro importante, aunque su medición precisa puede ser compleja debido al movimiento ondulatorio o la formación de burbujas.

3. Mezcla Excepcional y Uniformidad

Los lechos fluidizados son conocidos por su capacidad para lograr una mezcla rápida y completa de las partículas sólidas. Este movimiento intenso de partículas también conduce a una notable uniformidad de temperatura y composición en todo el lecho. Esta característica es sumamente ventajosa en procesos que involucran reacciones químicas, especialmente aquellas que son altamente exotérmicas o endotérmicas, ya que ayuda a evitar puntos calientes o fríos y asegura condiciones de reacción consistentes.

4. Alta Superficie de Contacto y Transferencia Eficiente

La suspensión de partículas individuales en el fluido crea una enorme área interfacial entre la fase sólida y la fase fluida. Este íntimo contacto, combinado con la alta mezcla, resulta en tasas de transferencia de masa y calor significativamente mejoradas en comparación con los lechos empacados. Esto hace que los lechos fluidizados sean ideales para procesos como secado, recubrimiento de partículas, adsorción y reacciones catalíticas heterogéneas.

5. Regímenes de Fluidización

El comportamiento de un lecho fluidizado varía significativamente con la velocidad del fluido y las propiedades de las partículas y el fluido. Se pueden distinguir varios regímenes:

Fluidización Particulada (Homogénea): Caracterizada por una expansión suave y uniforme del lecho. Las partículas se mueven de forma más o menos individual. Es típica de sistemas líquido-sólido o con partículas sólidas muy finas y de baja densidad en gases (conocidas como partículas Geldart tipo A).
Fluidización Agregativa (Burbujeante): A medida que aumenta la velocidad del gas (especialmente con partículas más grandes o densas, Geldart tipo B y D), el exceso de gas tiende a pasar a través del lecho en forma de burbujas. Estas burbujas ascienden, provocando una agitación considerable y una mezcla intensa, aunque también pueden llevar a un contacto menos eficiente entre el gas y el sólido si el gas dentro de las burbujas bypassa las partículas.
Fluidización con Pistoneo (Slugging): En lechos de diámetro relativamente pequeño, las burbujas pueden crecer hasta ocupar casi toda la sección transversal del lecho, formando "pistones" de gas que se mueven hacia arriba.
Fluidización Turbulenta: A velocidades de gas aún mayores, las burbujas comienzan a romperse y coalescer de forma caótica, y el lecho adquiere una apariencia más violenta y agitada, con una superficie superior menos definida. El contacto gas-sólido mejora respecto al régimen burbujeante.
Fluidización Rápida y Transporte Neumático: A velocidades muy altas, las partículas son arrastradas fuera del lecho por el fluido, lo que da lugar al transporte neumático. Este es el principio de operación de los reactores de lecho fluidizado circulante (CFB).

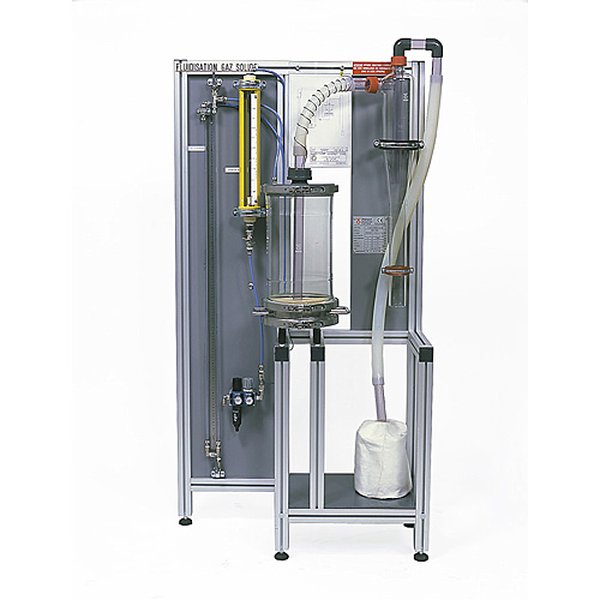

Visualización de la fluidización gas-sólido, donde se aprecia la formación de burbujas ascendiendo a través del lecho de partículas.

6. Caída de Presión Característica

Cuando un fluido atraviesa un lecho de partículas, se produce una caída de presión. En un lecho fijo, esta caída de presión aumenta con el incremento de la velocidad del fluido. Sin embargo, al alcanzar la \( U_{mf} \), la caída de presión se estabiliza y permanece relativamente constante (idealmente igual al peso del lecho por unidad de área) incluso si la velocidad del fluido aumenta más, siempre que el lecho se expanda y no haya un arrastre significativo de partículas.

Factores que Gobiernan la Fluidización

El éxito y la eficiencia de un proceso de fluidización dependen de un delicado equilibrio de múltiples factores:

Propiedades de las Partículas Sólidas

El tamaño, la forma, la densidad y la distribución del tamaño de las partículas son cruciales. Partículas más pequeñas y ligeras generalmente fluidizan a velocidades más bajas. La cohesividad de partículas muy finas (menores a 20-30 µm, tipo C de Geldart) puede dificultar la fluidización, llevando a la formación de canales o "rat-holing".

Propiedades del Fluido

La densidad y la viscosidad del fluido (gas o líquido) influyen directamente en la fuerza de arrastre y, por lo tanto, en la \( U_{mf} \) y el comportamiento del lecho. Los gases, con su baja densidad y viscosidad, tienden a promover la fluidización agregativa (burbujeante), mientras que los líquidos suelen dar lugar a una fluidización particulada más homogénea.

Condiciones Operativas

La velocidad superficial del fluido es el parámetro operativo primario. La temperatura y la presión también pueden afectar las propiedades del fluido (especialmente la densidad y viscosidad del gas) y, por ende, el comportamiento de fluidización. El diseño del distribuidor de fluido en la base del lecho es crítico para asegurar una fluidización uniforme y evitar zonas muertas o mal fluidizadas.

Visualizando los Conceptos Clave de la Fluidización

Para comprender mejor la interrelación de los diferentes aspectos de la fluidización, el siguiente mapa mental resume los conceptos fundamentales, características, factores influyentes, regímenes y aplicaciones comunes.

mindmap root["Fluidización"] id1["Definición:
Proceso donde un fluido
suspende partículas sólidas,
otorgándoles comportamiento fluídico."] id2["Características Clave"] id2a["Comportamiento Pseudofluídico"] id2b["Velocidad Mínima de Fluidización (Umf)"] id2c["Expansión del Lecho"] id2d["Excelente Mezcla de Sólidos"] id2e["Uniformidad de Temperatura y Composición"] id2f["Alta Transferencia de Masa y Calor"] id2g["Formación de Burbujas (Gas-Sólido)"] id2h["Caída de Presión Específica"] id3["Factores Influyentes"] id3a["Propiedades de las Partículas
(tamaño, densidad, forma, tipo Geldart)"] id3b["Propiedades del Fluido
(densidad, viscosidad, velocidad)"] id3c["Diseño del Lecho y Distribuidor"] id4["Regímenes de Fluidización"] id4a["Lecho Fijo (V < Umf)"] id4b["Fluidización Particulada/Homogénea
(líquidos, partículas finas tipo A)"] id4c["Fluidización Agregativa/Burbujeante
(gases, partículas tipo B, D)"] id4d["Fluidización con Pistoneo (Slugging)"] id4e["Fluidización Turbulenta"] id4f["Fluidización Rápida / Transporte Neumático"] id5["Aplicaciones Industriales"] id5a["Reactores Químicos (ej. Craqueo Catalítico Fluidizado - FCC)"] id5b["Secado de Sólidos Granulares y Polvos"] id5c["Combustión en Lecho Fluidizado (Calderas)"] id5d["Granulación y Recubrimiento de Partículas"] id5e["Clasificación y Separación de Sólidos"] id5f["Adsorción y Desorción"]

Este mapa mental ilustra cómo la definición central de la fluidización se ramifica en sus características operativas, los factores que la afectan, los distintos modos en que puede ocurrir (regímenes) y su amplia utilidad en la industria.

Comparativa de Desempeño en Diferentes Regímenes de Fluidización

Los distintos regímenes de fluidización no solo presentan comportamientos hidrodinámicos diferentes, sino que también varían en su efectividad para ciertas operaciones. El siguiente gráfico de radar ofrece una comparación cualitativa del desempeño relativo de tres regímenes principales (Particulada, Burbujeante y Turbulenta/Rápida) en aspectos clave. Los valores son estimaciones relativas en una escala sugerida de 2 a 10 (mayor es mejor, excepto para "Riesgo de Arrastre" donde menor es mejor).

Este gráfico ilustra cómo la fluidización particulada destaca en uniformidad y contacto, pero con menor intensidad de mezcla que los regímenes más turbulentos. La fluidización burbujeante ofrece buena mezcla, pero puede tener limitaciones en la transferencia de masa/calor debido al bypass de gas en burbujas. La fluidización turbulenta/rápida maximiza la mezcla y las tasas de transferencia, pero a costa de una menor estabilidad del lecho y un alto riesgo de arrastre de partículas, lo que requiere sistemas de recuperación de sólidos.

Tabla Comparativa de Regímenes de Fluidización Típicos

La siguiente tabla resume las características distintivas de los principales regímenes de fluidización en función de la velocidad del fluido relativa a la velocidad mínima de fluidización ( \( U_{mf} \) ).

Régimen de Fluidización	Velocidad del Fluido Relativa a \( U_{mf} \)	Comportamiento del Lecho	Características Clave
Lecho Fijo	\( V < U_{mf} \)	Partículas inmóviles, el fluido percola a través de los huecos.	Alta caída de presión que aumenta con la velocidad, sin movimiento de partículas.
Fluidización Particulada (Homogénea)	\( V \ge U_{mf} \) (ligeramente superior)	Expansión uniforme del lecho, partículas se mueven individualmente.	Típica con líquidos o gases con partículas finas y de baja densidad (Geldart A). Mínimas burbujas, excelente contacto.
Fluidización Agregativa (Burbujeante)	\( V > U_{mf} \)	Formación de burbujas de fluido que ascienden por el lecho.	Típica con gases y partículas más grandes (Geldart B, D). Mezcla vigorosa, posible bypass de fluido en burbujas.
Fluidización con Pistoneo (Slugging)	Mayor que burbujeante (en lechos estrechos y profundos)	Burbujas coalescen hasta el diámetro del lecho, formando "pistones".	Fluctuaciones de presión significativas, operación a menudo inestable, puede ser indeseable.
Fluidización Turbulenta	Velocidades significativamente altas	Lecho altamente expandido, caótico, sin burbujas definidas, superficie difusa. Intenso movimiento de sólidos.	Contacto gas-sólido mejorado respecto al burbujeante, inicio de arrastre significativo de partículas. Transición al transporte.
Fluidización Rápida / Transporte Neumático	Velocidades muy altas ( \( V \gg U_{mf} \) )	Partículas son arrastradas fuera del lecho con el fluido de forma continua.	Operación en modo de transporte, requiere ciclones para recuperar sólidos. Usado en reactores de lecho circulante (CFB).

Aplicaciones Industriales de la Fluidización

Gracias a sus características únicas, la fluidización encuentra aplicación en una amplia variedad de procesos industriales:

Reactores Químicos: El craqueo catalítico fluidizado (FCC) en refinerías de petróleo es una de las aplicaciones más importantes. También se usa en la producción de polímeros (como el polietileno), la gasificación de carbón y biomasa, y en reacciones catalíticas diversas.
Secado: Los secadores de lecho fluidizado son eficientes para secar materiales granulares, polvos y pastas, gracias a la excelente transferencia de calor y masa.
Combustión: Las calderas de lecho fluidizado permiten la combustión eficiente de combustibles difíciles como carbones de baja calidad o residuos, con buena captura de contaminantes como el SOx.
Granulación y Recubrimiento: Se utiliza en la industria farmacéutica y alimentaria para producir gránulos de tamaño uniforme o para recubrir partículas con capas protectoras o funcionales.
Transferencia de Calor: Intercambiadores de calor de lecho fluidizado para calentamiento o enfriamiento de sólidos.
Procesos de Separación: Separación de partículas por tamaño o densidad.
Adsorción: Eliminación de contaminantes de corrientes gaseosas o líquidas.

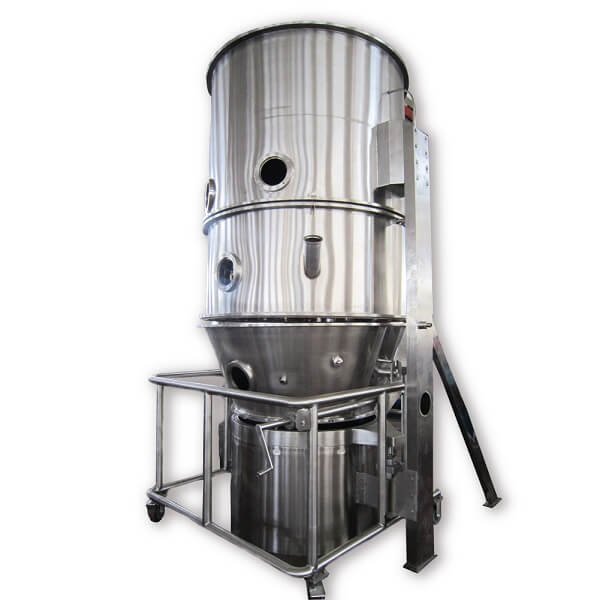

Ejemplo de un secador de lecho fluidizado, una aplicación común de esta tecnología para el procesamiento de materiales sólidos.

Fluidización en Acción: Reactores de Lecho Fluidizado

Los reactores de lecho fluidizado son un pilar en la ingeniería química moderna. Este video proporciona una visión general de sus características y relevancia.

El video "Características generales de los reactores de lecho fluidizado" discute los principios fundamentales que rigen el diseño y operación de estos sistemas. Se destacan ventajas como la excelente uniformidad de temperatura, crucial para controlar reacciones exotérmicas y evitar la formación de puntos calientes que podrían dañar el catalizador o generar subproductos no deseados. También se aborda la alta transferencia de calor y masa, que permite alcanzar altas tasas de conversión. La capacidad de manejar sólidos de forma continua es otra ventaja significativa, facilitando la regeneración de catalizadores o la adición y remoción de material. Estos aspectos hacen de los reactores de lecho fluidizado una opción preferente para muchos procesos catalíticos industriales a gran escala.

Preguntas Frecuentes sobre Fluidización

¿Qué es exactamente la velocidad mínima de fluidización (Umf)? +

Es la velocidad superficial del fluido (calculada como si el reactor estuviera vacío) a la cual la fuerza de arrastre ejercida por el fluido ascendente sobre las partículas iguala el peso efectivo de las partículas en el lecho (peso menos la fuerza de flotación). En este punto crítico, el lecho comienza a expandirse, las partículas adquieren movilidad y se inicia la transición de un lecho fijo a un lecho fluidizado. Por debajo de \( U_{mf} \), las partículas permanecen estáticas.

¿Cuál es la diferencia principal entre la fluidización particulada y la fluidización agregativa? +

La fluidización particulada (u homogénea) se caracteriza por una expansión suave y uniforme del lecho a medida que aumenta la velocidad del fluido. Las partículas se mueven de manera más o menos individual y se dispersan de forma relativamente homogénea. Este régimen es típico de sistemas líquido-sólido o cuando se fluidizan con gases partículas muy finas y ligeras (clasificadas como Geldart A).

En contraste, la fluidización agregativa (o heterogénea/burbujeante) implica la formación de "agregados" o burbujas de fluido (principalmente gas) que contienen pocas o ninguna partícula y que ascienden a través del lecho. Esto provoca una mezcla más vigorosa de los sólidos pero también puede llevar a un contacto menos uniforme entre el fluido y las partículas, ya que parte del fluido puede "bypassar" las partículas al viajar dentro de las burbujas. Es común en sistemas gas-sólido con partículas más grandes o densas (Geldart B y D).

¿Por qué la mezcla intensa es una característica tan valorada en los lechos fluidizados? +

La mezcla intensa asegura una distribución muy uniforme de la temperatura y la concentración de reactivos o productos a lo largo de todo el lecho. Esto es sumamente importante por varias razones:

Control de temperatura: En reacciones químicas exotérmicas (que liberan calor) o endotérmicas (que absorben calor), la mezcla rápida previene la formación de puntos calientes o fríos. Los puntos calientes pueden dañar catalizadores, provocar reacciones secundarias no deseadas o incluso comprometer la seguridad del reactor.
Rendimiento y selectividad: Una temperatura y concentración uniformes ayudan a mantener las condiciones óptimas de reacción en todo el volumen del reactor, lo que puede mejorar el rendimiento del producto deseado y la selectividad hacia este.
Calidad del producto: En procesos como secado, recubrimiento o granulación, la uniformidad asegura que todas las partículas sean tratadas de manera similar, resultando en un producto final con propiedades consistentes (ej. contenido de humedad, espesor de recubrimiento).

¿Qué factores hacen que algunas partículas sean más fáciles de fluidizar que otras? +

La facilidad con la que un conjunto de partículas puede ser fluidizado depende de sus propiedades físicas, clasificadas a menudo según los grupos de Geldart:

Tamaño y Densidad (Grupos de Geldart):
- Tipo A (Aeratable): Partículas con tamaño y densidad intermedios (ej. catalizadores FCC, 20-100 µm). Fluidizan bien con gases, mostrando expansión significativa antes de que comience el burbujeo. Son consideradas las más fáciles de fluidizar de forma controlada.
- Tipo B (Bubbling): Partículas más grandes o densas que las de tipo A (ej. arena, >100 µm). Comienzan a burbujear en cuanto se alcanza la \( U_{mf} \), con poca expansión homogénea previa.
- Tipo C (Cohesive): Partículas muy finas y ligeras (ej. harinas, pigmentos, <20-30 µm). Tienden a ser cohesivas debido a fuerzas interparticulares, lo que dificulta su fluidización. Pueden formar canales o "chimeneas" por donde pasa el gas sin fluidizar el resto del lecho, o incluso ser arrastradas como aglomerados.
- Tipo D (Dense/Deep): Partículas muy grandes o muy densas (ej. grava, perdigones metálicos). Requieren velocidades de gas muy altas para fluidizar y tienden a formar burbujas grandes o entrar en régimen de pistoneo ("slugging").
Forma de la Partícula: Las partículas esféricas tienden a fluidizar más fácilmente y de manera más predecible que las partículas irregulares, angulares o laminares, que pueden trabarse entre sí.
Distribución de Tamaño de Partícula: Una distribución de tamaño amplia puede llevar a la segregación, donde las partículas más finas se concentran en la parte superior del lecho y las más gruesas en la inferior.
