Latar Belakang Causal Loop Diagram

Penjelasan Mendalam Mengenai Dasar dan Aplikasi CLD

complex system diagram in real world setting

Highlight Utama

Pemetaan Hubungan Sebab-Akibat: CLD memvisualisasikan interaksi antar variabel dalam sistem kompleks.
Feedback Loop: Memfasilitasi pemahaman mengenai feedback positif (reinforcing) dan negatif (balancing) dalam sistem.
Aplikasi Luas: Digunakan di berbagai bidang seperti pendidikan, manajemen, kesehatan, lingkungan, dan transportasi.

Pengantar Umum

Causal Loop Diagram (CLD) merupakan alat visual yang dikembangkan dalam kerangka pemodelan sistem dinamis. Alat ini dirancang untuk mengidentifikasi dan memetakan hubungan sebab-akibat antar variabel yang saling berinteraksi dalam suatu sistem yang kompleks. Awalnya dikembangkan seiring dengan munculnya teori sistem dinamis, CLD menjadi alat yang penting dalam menganalisis dinamika sistem, terutama sejak konsep pengembangan sistem oleh Jay Forrester pada tahun 1960-an. Dengan menggunakan CLD, kita dapat menggali bagaimana perubahan pada salah satu variabel dapat memicu perubahan pada variabel lainnya, baik secara langsung maupun tidak langsung.

Sejarah dan Pengembangan CLD

Asal-usul Teoritis

Penggunaan diagram kausal sebagai alat bantu berpikir dimulai dari kajian sistem dinamis, yang ditemukan dalam riset akademis dan aplikasi industri. Konsep CLD muncul sebagai bagian dari upaya untuk memahami hubungan kompleks yang sulit dipecahkan dengan pendekatan linier tradisional. Pada tahun 1960-an, Jay Forrester dan para peneliti lain mengembangkan kerangka kerja sistem dinamis yang turut menginspirasi terciptanya CLD. Dengan mengintegrasikan variabel-variabel esensial serta hubungan sebab-akibat yang menghubungkannya, ilmuwan dan praktisi dapat memperoleh pandangan yang lebih menyeluruh mengenai kompleksitas sistem.

Penerapan Awal dan Perkembangannya

Seiring perkembangan ilmu di bidang manajemen, rekayasa, dan ilmu sosial, CLD turut menunjukkan peran strategisnya. Pada awalnya, aplikasi CLD terbatas pada penelitian akademis, namun cepat menyebar ke berbagai sektor seperti manajemen operasional, pembangunan berkelanjutan, dan studi lingkungan. Hal ini disebabkan oleh kemampuannya untuk membantu menyederhanakan masalah yang tampak rumit dengan menggambarkan aliran pengaruh antara komponen-komponen dalam sebuah sistem.

Komponen Utama dan Konsep Inti

Elemen Utama CLD

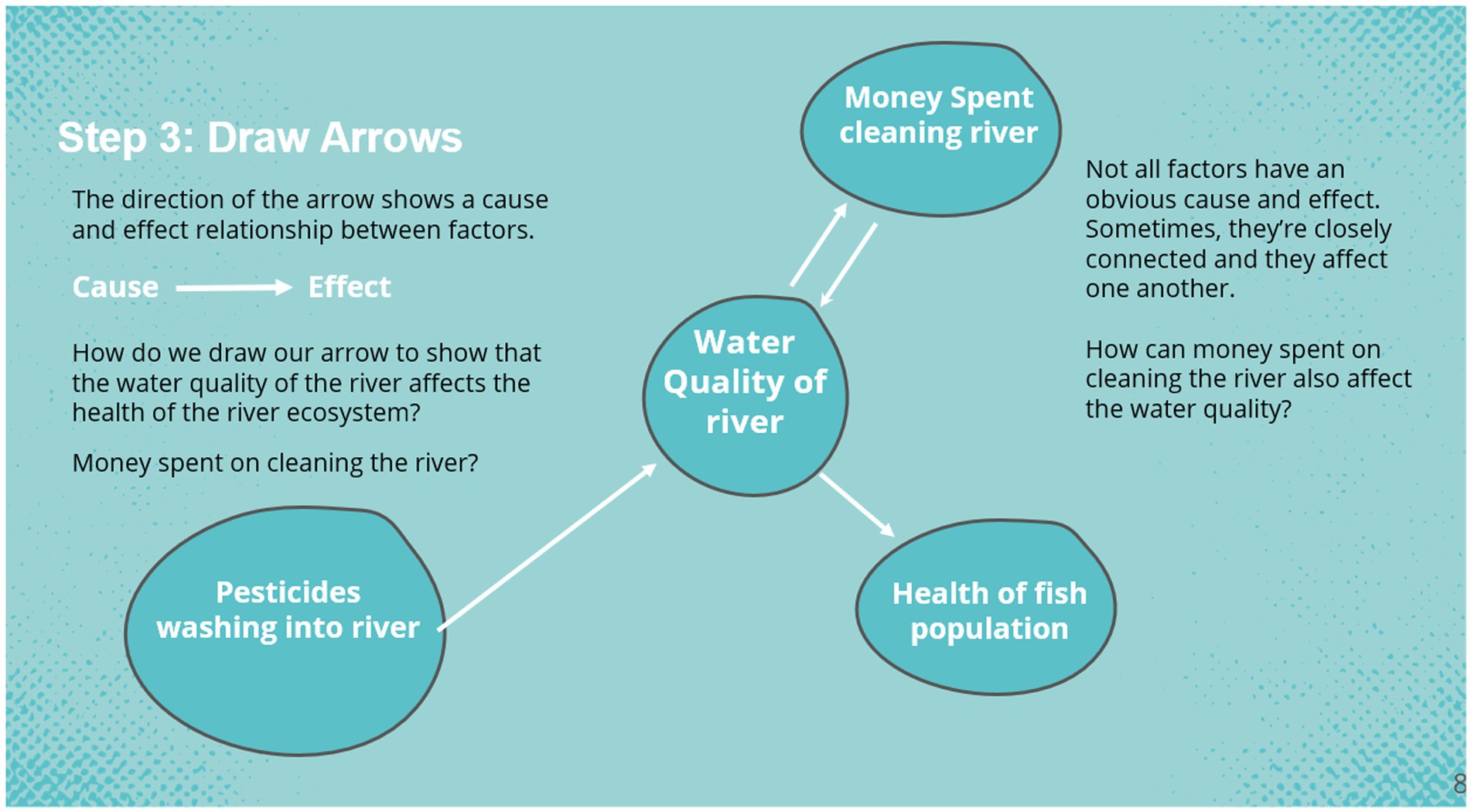

Diagram CLD terdiri dari beberapa komponen utama yang saling berkaitan. Pertama, ada variabel atau faktor yang menjadi elemen dasar dalam suatu sistem. Setiap variabel tersebut biasanya direpresentasikan sebagai node atau titik dalam diagram. Kedua, terdapat panah (arrows) yang menunjukkan hubungan sebab-akibat antar variabel. Panah-panah ini tidak hanya menunjukkan arah hubungan tetapi juga sifat pengaruh—apakah memperkuat (reinforcing) atau menyeimbangkan (balancing).

Feedback Loop

Konsep feedback loop merupakan esensi dari CLD. Terdapat dua jenis utama dalam CLD:

Loop Penguatan/Reinforcing (R): Membuat sebuah siklus yang memperkuat atau memperbesar efek awal; jika satu variabel meningkat, maka variabel lain yang terhubung juga akan meningkat sehingga siklus menjadi semakin kuat.
Loop Penyeimbang/Balancing (B): Menciptakan efek pengendalian yang membantu mempertahankan keseimbangan dalam sistem; perubahan yang terjadi pada satu variabel diimbangi oleh perubahan pada variabel lain yang menurunkan efek tersebut.

Dengan memahami kedua tipe loop ini, analis dapat menentukan titik-titik penyeimbang maupun titik-titik kekuatan yang perlu mendapat perhatian untuk mengatasi permasalahan dalam sistem.

Visualisasi Dinamis

CLD memfasilitasi visualisasi secara keseluruhan mengenai bagaimana variabel-variabel dalam sistem saling berinteraksi, sehingga memudahkan identifikasi pola serta identifikasi potensi masalah. Teknik visualisasi dalam CLD sering kali menggunakan simbol-simbol sederhana namun efektif untuk menggambarkan hubungan yang memiliki dampak signifikan secara kumulatif.

Aplikasi dan Manfaat CLD

Bidang Aplikasi

CLD telah diaplikasikan dalam berbagai bidang, mulai dari analisis lingkungan hingga manajemen operasi organisasi. Berikut adalah beberapa aplikasi utamanya:

Manajemen Sumber Daya dan Lingkungan: CLD membantu dalam merancang strategi pengelolaan lingkungan dengan menganalisis hubungan antar aspek seperti konsumsi sumber daya, emisi, dan pertumbuhan penduduk.
Pendidikan dan Pengembangan Kurikulum: Digunakan untuk memetakan faktor-faktor yang mempengaruhi kualitas pendidikan dan untuk merancang intervensi yang lebih efektif.
Kesehatan Masyarakat: Menerapkan CLD dalam mengidentifikasi penyebab utama masalah kesehatan dan merancang intervensi berbasis sistem.
Industri dan Bisnis: Dalam konteks manajemen operasi, CLD membantu menggambarkan aliran proses dan interaksi antara berbagai departemen untuk meningkatkan efisiensi operasional.
Transportasi dan Mobilitas: Digunakan untuk menganalisis kemacetan lalu lintas dan mencari solusi dengan memahami hubungan antara penggunaan kendaraan, infrastruktur, dan perilaku pengendara.

Manfaat Analitis

Dengan mengadopsi CLD, analis dan pengambil keputusan mendapatkan pemahaman yang lebih utuh tentang tantangan yang kompleks. Manfaat utamanya meliputi:

Identifikasi Akar Masalah: Dengan memetakan variabel dan interaksinya, CLD mempermudah pengidentifikasian akar permasalahan serta faktor-faktor penyebab yang tersembunyi di balik fenomena yang tampak.
Prediksi Dinamika Sistem: Melalui analisa struktur feedback, CLD membantu meramalkan bagaimana sistem akan bereaksi terhadap perubahan tertentu, sehingga intervensi yang dirancang dapat lebih tepat sasaran.
Peningkatan Komunikasi Antar Pemangku Kepentingan: Diagram yang sederhana dan mudah dipahami memudahkan penyampaian ide serta mendapatkan dukungan dari berbagai pihak yang terlibat dalam solusi masalah.
Pengembangan Strategi Intervensi: Memungkinkan perancangan solusi strategis yang mempertimbangkan efek jangka panjang dan dampak lintas sektor, sehingga solusi yang diterapkan lebih efektivitas dan berkelanjutan.

Contoh Penerapan Secara Praktis

Salah satu contoh penerapan CLD yang sering dibahas adalah dalam analisis kemacetan kota besar. Misalnya, dalam studi mengenai kemacetan di Jakarta, CLD digunakan untuk memetakan hubungan antara peningkatan penggunaan kendaraan pribadi, kualitas infrastruktur jalan, dan perilaku pengendara. Dengan visualisasi ini, penentu kebijakan dapat merancang intervensi yang tidak hanya fokus pada penambahan jalan tetapi juga pada regulasi penggunaan kendaraan, pengembangan transportasi umum, serta peningkatan kesadaran keselamatan berkendara.

Visualisasi Melalui Tabel

Berikut adalah tabel yang merangkum beberapa komponen kunci dan aplikasi utama CLD:

Komponen CLD	Deskripsi
Variabel	Elemen dasar yang mewakili faktor atau indikator dalam sistem
Arrows (Panah)	Mengindikasikan hubungan sebab-akibat antar variabel dengan arah pengaruh
Reinforcing Loop (R)	Menggambarkan siklus penguatan yang meningkatkan dampak suatu variabel
Balancing Loop (B)	Menggambarkan siklus penyeimbang yang menahan perubahan berlebihan
Feedback	Mekanisme kontrol internal yang merespon perubahan dan mempengaruhi sistem secara keseluruhan

Pendekatan Sistemik dan Tantangan

Pendekatan Holistik

Salah satu kekuatan utama CLD adalah kemampuannya untuk mendorong pendekatan sistemik dalam memecahkan masalah. Alih-alih memisahkan masalah ke dalam bagian-bagian yang terisolasi, para analis sistem menggunakan CLD untuk melihat gambaran besar. Pendekatan holistik ini memungkinkan para pembuat kebijakan untuk memahami bagaimana berbagai variabel saling berkaitan dan bagaimana intervensi di satu bagian dapat memiliki dampak pada seluruh sistem. Misalnya, dalam kasus pengelolaan limbah, CLD tidak hanya berfokus pada jumlah sampah yang dihasilkan, tetapi juga mengkaji pengaruh aspek pendidikan masyarakat, kebijakan pemerintah, dan infrastruktur daur ulang.

Tantangan Implementasi

Walaupun CLD memiliki banyak manfaat, terdapat pula tantangan dalam penerapannya. Salah satunya adalah identifikasi variabel yang relevan, terutama dalam sistem yang sangat kompleks. Mungkin terdapat banyak faktor tersembunyi yang sulit diukur secara langsung. Lebih jauh, memvisualisasikan hubungan sebab-akibat dalam sistem dinamis membutuhkan keahlian untuk menafsirkan data kualitatif menjadi bentuk diagram yang informatif. Keterbatasan data dan pemahaman konseptual terkadang menimbulkan ambiguitas dalam penentuan arah dan kekuatan hubungan antar variabel. Meski demikian, dengan kolaborasi antara ahli dari berbagai disiplin ilmu, penerapan CLD dapat disempurnakan untuk menghasilkan model yang akurat.

Keterkaitan dengan Teori Sistem dan Studi Kasus

Relevansi dengan Teori Sistem

CLD tidak berdiri sendiri sebagai alat analisis, melainkan merupakan bagian penting dari pendekatan sistem yang lebih luas. Konsep-konsep seperti feedback dan perilaku adaptif sistem telah lama dibahas dalam teori sistem. Studi-studi dalam sistem dinamis, baik di bidang teknik, ekonomi, maupun sosial, telah mengkonfirmasi pentingnya interaksi non-linear antar komponen. Dengan mengadopsi prinsip-prinsip teori sistem, CLD memberikan kerangka kerja yang memungkinkan pemahaman mendalam tentang bagaimana sistem bereaksi terhadap intervensi tertentu dengan cara yang tidak selalu linear.

Analisis Studi Kasus

Studi kasus yang menggunakan CLD pun menunjukkan betapa efektifnya alat ini dalam memecahkan masalah dunia nyata. Misalnya, pada studi tentang manajemen lalu lintas di kota metropolitan, CLD digunakan untuk mengidentifikasi hubungan antara peningkatan jumlah kendaraan, penurunan kualitas transportasi umum, dan dampaknya terhadap emisi karbon. Diagram tersebut mengungkapkan bahwa perbaikan infrastruktur transportasi umum, meskipun tampak sederhana, dapat memicu efek domino yang signifikan dalam mengurangi kemacetan dan polusi udara. Demikian pula, dalam bidang pendidikan, diagram kausal membantu sekolah dan institusi pendidikan untuk memahami berbagai faktor yang mempengaruhi prestasi siswa, mulai dari metode pengajaran hingga keterlibatan orang tua.

Metode Pembuatan dan Interpretasi CLD

Langkah-langkah Pemodelan

Pembuatan CLD umumnya dilakukan melalui tahapan-tahapan sistematis. Langkah pertama adalah identifikasi elemen-elemen kunci dalam sistem. Setelah variabel-variabel tersebut dikenal, analis akan menentukan bagaimana tiap variabel saling mempengaruhi. Proses ini biasanya melibatkan sesi diskusi kelompok, workshop, atau wawancara dengan para ahli. Selanjutnya, hubungan antara variabel digambarkan dengan panah yang menunjukkan arah dan sifat pengaruh—apakah bersifat memperkuat atau menyeimbangkan.

Tahapan berikutnya melibatkan validasi dari diagram tersebut. Akurasi CLD sangat bergantung pada keandalan data yang diperoleh dan keahlian dalam menginterpretasikan hubungan sebab-akibat. Oleh karena itu, iterasi dan pendekatan kolaboratif sangat penting agar diagram yang dihasilkan benar-benar mencerminkan dinamika sistem yang sebenarnya.

Interpretasi Diagram

Setelah CLD selesai dibuat, langkah selanjutnya adalah melakukan interpretasi mendalam. Interpretasi ini melibatkan peninjauan kembali diagram untuk mengidentifikasi loop-loop feedback utama dan titik-titik kritis yang dapat berfungsi sebagai leverage points, yakni titik-titik dengan potensi perubahan terbesar. Para analis dapat menggunakan informasi ini untuk merancang strategi intervensi yang lebih efektif, mengoptimalkan penggunaan sumber daya, atau mengantisipasi efek samping dari perubahan kebijakan.

Pentingnya Kolaborasi dan Interdisipliner

Kerja Sama Multi-Disiplin

Salah satu aspek penting dari penerapan CLD adalah keterlibatan pemangku kepentingan dari berbagai disiplin ilmu. Mengingat kompleksitas sistem yang dianalisis, ide dan pengetahuan dari berbagai latar belakang—seperti ekonomi, teknik, psikologi, dan studi lingkungan—sangat diperlukan. Kolaborasi ini tidak hanya memperkaya pemahaman terhadap sistem, namun juga mendukung terciptanya solusi yang lebih komprehensif dan inovatif. Dalam konteks kebijakan publik, misalnya, kolaborasi antara ahli lingkungan, perencana kota, dan masyarakat sangat penting guna menghasilkan solusi yang tidak hanya teknis tetapi juga sosial dan ekonomi.

Kendala dan Rekomendasi

Beberapa kendala sering kali muncul selama proses pembuatan dan interpretasi CLD, misalnya perbedaan persepsi antar pemangku kepentingan, keterbatasan data, dan kesulitan dalam menginterpretasikan feedback loop yang sangat kompleks. Untuk mengatasi masalah ini, rekomendasi terbaik adalah melakukan verifikasi silang dan menerapkan metode partisipatif untuk memastikan bahwa setiap variabel dan hubungan yang digambarkan telah mendapat validasi dari beberapa pihak. Selain itu, penggunaan perangkat lunak pemodelan sistem dapat membantu dalam mensimulasikan dinamika sistem untuk melihat potensi perilaku jangka panjang yang tidak terlihat secara langsung pada diagram statis.

Integrasi CLD dalam Riset dan Implementasi Kebijakan

Manfaat Riset dan Kebijakan

Dalam dunia riset dan kebijakan publik, CLD memiliki peran strategis untuk menjembatani gap antara teori dan praktik. Melalui pemahaman mendalam terhadap dinamika sistem, para peneliti dapat mengembangkan model-model prediktif yang lebih akurat. Di sisi lain, para pembuat kebijakan dapat menggunakan diagram tersebut sebagai dasar untuk perumusan strategi intervensi yang holistik. Contohnya, dalam pengembangan kebijakan energi terbarukan, CLD dapat mengidentifikasi hubungan antara adopsi teknologi, regulasi pemerintah, dan penerimaan masyarakat sehingga solusi yang dihasilkan dapat mengakomodasi semua aspek tersebut.

Integrasi CLD dalam riset mempromosikan pendekatan yang multifaset dalam melihat masalah, di mana variabel-variabel tidak diperlakukan secara terisolasi tetapi sebagai bagian dari sistem yang kompleks. Hal ini memungkinkan terciptanya strategi intervensi yang lebih adaptif dan responsif terhadap perubahan kondisi di lapangan.

Peran Teknologi dan Software dalam Pemodelan

Teknologi modern telah membuka peluang lebih luas dalam penerapan CLD. Berbagai perangkat lunak dan tools sistem dinamis telah dikembangkan untuk membantu pembuatan dan analisis CLD. Software semacam ini menyediakan fitur visualisasi interaktif yang memungkinkan pengguna untuk mensimulasi berbagai scenario dan melihat efeknya secara real-time. Dengan demikian, CLD tidak hanya berfungsi sebagai alat perencanaan konseptual, tetapi juga sebagai basis simulasi dinamis yang memandu pengambilan keputusan yang lebih baik.

Referensi dan Sumber Daya Tambahan

Untuk memperdalam pemahaman mengenai CLD, berikut adalah beberapa referensi dan sumber daya tambahan yang dapat membantu:
