セル電圧均等化の精密制御：電圧ばらつき標準偏差10mV以下達成への道

バッテリーパックを構成する個々のセル電圧のばらつきは、全体の性能低下、寿命短縮、さらには安全性にも影響を及ぼす重要な課題です。この電圧ばらつきを極めて小さいレベル、具体的には標準偏差で10mV以下に抑えることは、高性能バッテリーシステムの実現に向けた重要な技術目標とされています。本稿では、セル電圧均等化回路の動作原理と、この10mVという目標値に関連する研究文献の知見をまとめ、その重要性と実現に向けたアプローチを深く掘り下げます。

重要ポイント：セル電圧均等化と10mV目標

安全性と寿命の向上： セル間の電圧ばらつきを10mV以下に抑えることで、特定のセルへの過充電や過放電を防ぎ、バッテリー全体の安全性向上と長寿命化に大きく貢献します。
性能の最大化： 電圧が均一化されることで、バッテリーパックが持つ本来の容量を最大限に活用でき、充放電効率も向上します。これにより、システム全体のパフォーマンスが最適化されます。
先進技術による実現： LC直列回路方式などのアクティブセルバランス技術や、高度なバッテリーマネジメントシステム（BMS）の制御により、10mV以下の精密な電圧均等化が研究・開発されています。

なぜセル電圧のばらつきを標準偏差10mV以下に抑えるのか？

精密な電圧管理の重要性

多数のセルを直列・並列に接続して構成されるバッテリーパックでは、製造時のわずかな特性の違いや使用環境、充放電サイクル中の化学変化の進行度合いにより、個々のセル電圧にばらつきが生じます。このばらつきが大きくなると、以下のような問題が発生します。

容量低下： パック全体の充放電は、最も早く上限電圧に達するセル、または最も早く下限電圧に達するセルによって制限されます。結果として、まだ余力のある他のセルが十分に活用されず、実効的なバッテリー容量が減少します。
劣化の加速： 特定のセルが繰り返し過充電や過放電に近い状態に晒されると、そのセルの劣化が他のセルよりも早く進行します。これがパック全体の寿命を短縮させる原因となります。
安全性の低下： 極端な電圧のばらつきは、過充電による発熱・発火や、過放電による内部短絡などのリスクを高める可能性があります。

これらの問題を解決するため、セル電圧均等化回路が導入されます。特に、電圧のばらつきを標準偏差で10mV以下という非常に厳しい基準で管理することは、バッテリーのポテンシャルを最大限に引き出し、長期的な信頼性と安全性を確保するための鍵となります。多くの研究や技術開発において、この10mVという数値は、高性能バッテリーシステムにおける理想的な状態を示す一つの指標として参照されています。

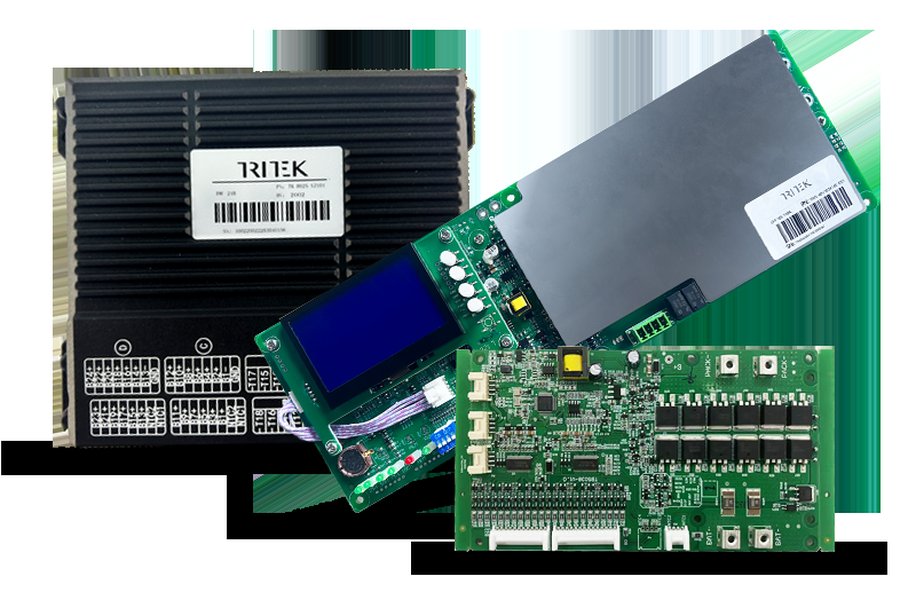

バッテリーマネジメントシステム(BMS)はセル電圧均等化を含む多数の電池保護・制御機能を提供します。

10mV以下の電圧ばらつき達成に向けた技術的アプローチ

均等化回路の種類と特徴

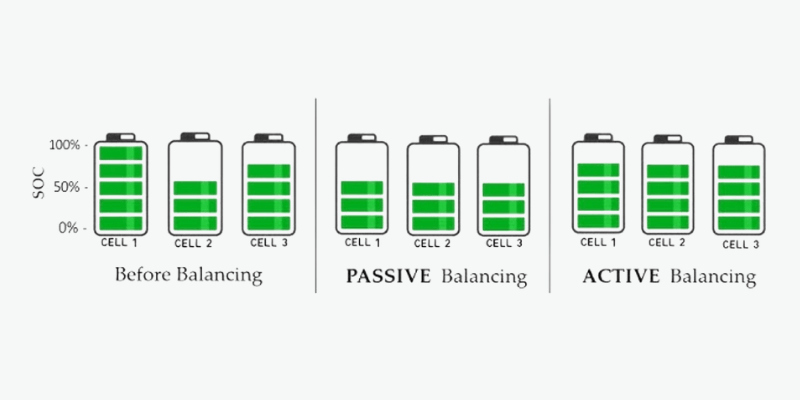

セル電圧のばらつきを10mV以下という高精度で抑制するためには、効果的な均等化回路技術が不可欠です。主な均等化方式には、パッシブ方式とアクティブ方式があります。

パッシブ均等化方式

パッシブ均等化は、電圧が高いセルのエネルギーを抵抗器を通じて熱として放出し、他のセルとの電圧差を縮小する方式です。回路構成が比較的単純で低コストな点が利点ですが、エネルギー効率が低く、特に大きな電流での均等化や高精度な電圧制御には限界があります。10mV以下の精密な均等化を目指す場合、発熱の問題や均等化速度の遅さが課題となることがあります。

アクティブ均等化方式

アクティブ均等化は、電圧の高いセルから低いセルへエネルギーを能動的に移動させる方式です。コンデンサ、インダクタ、またはトランスを利用してセル間で電荷を融通します。パッシブ方式に比べてエネルギー効率が高く、より迅速かつ精密な電圧均等化が可能です。10mV以下の目標達成には、このアクティブ方式、特に以下のような回路が有望とされています。

LC直列回路方式： 特定のセルとLC直列回路をスイッチで接続し、共振現象を利用してセル間で効率的にエネルギーを移動させる技術です。複数の研究で、この方式を用いることで電圧ばらつきの標準偏差を10mV以下に抑えるシミュレーション結果や実験結果が報告されています。適切なセル切替周期（TCC）や電流制御が、高精度な均等化を実現する鍵となります。
その他アクティブ方式： フライバックコンバータ型、双方向コンバータ型など、様々なアクティブバランス回路が提案されており、それぞれが効率や均等化速度、回路規模の面で特徴を持っています。

バッテリーマネジメントシステム（BMS）の役割

これらの均等化回路は、バッテリーマネジメントシステム（BMS）によって統合的に制御されます。BMSは各セルの電圧、温度、電流を常時監視し、得られた情報に基づいて均等化回路の動作を最適化します。リチウムイオン電池などでは、セル間の最大電圧差を10mV以内に保つことが推奨されるケースもあり、BMSはこのような精密な制御目標を達成するための頭脳として機能します。AIやIoT技術との連携により、BMSの機能はさらに高度化し、より効果的なセルバランス制御が期待されています。

研究開発の動向とシミュレーションによる検証

多くの学術論文や技術報告では、シミュレーションと実験を通じて、様々な均等化回路の性能が評価されています。特に「標準偏差10mV以下」という目標は、均等化性能のベンチマークとしてしばしば用いられます。

シミュレーション事例： PSIMなどの回路シミュレータを用いた研究では、LC直列回路方式などの均等化回路が、初期に大きなばらつきがあったセル電圧群を、時間経過とともに標準偏差10mV以下に収束させる様子が示されています。均等化電流からセル電圧の大小関係を推定し、電圧センサーなしで均等化時間を短縮する手法も提案されています。
実証研究： 博士論文や学術発表では、設計された均等化回路が実際に10mV以下の電圧ばらつきを達成できることが実験的に検証され、これによりバッテリーのサイクル寿命が延長されることなどが報告されています。例えば、「LC直列回路方式セル電圧均等化回路における多重線形回帰を用いたバッテリ等価直列抵抗の推定」といった研究では、電圧ばらつきを10mV以下に抑えることの有効性が示されています。

これらの研究は、10mV以下という高い目標が技術的に達成可能であり、それがバッテリー性能向上に直結することを示唆しています。

セル電圧均等化技術の性能比較

各方式の強みと課題

セル電圧均等化には様々な方式があり、それぞれにメリット・デメリットが存在します。以下のレーダーチャートは、代表的な均等化方式について、いくつかの重要な評価軸でその特性を視覚的に比較したものです。「精度（10mV目標達成度）」は、電圧ばらつきを標準偏差10mV以下に抑える能力を示しています。その他、「効率」、「コスト」、「回路複雑度」、「均等化速度」を評価軸としています（各軸の数値が高いほど、その点で優れている、または高いことを示します）。

このチャートから、LC直列共振方式やアクティブインダクタ方式は、10mV以下の精密な電圧均等化（精度）や均等化速度、効率の面で優れているものの、コストや回路の複雑度ではパッシブ方式に劣る傾向があることが読み取れます。目的に応じた最適な方式の選択が重要です。

セル電圧均等化と10mV目標の関連概念

全体像の把握

セル電圧均等化、特に標準偏差10mV以下という目標は、多岐にわたる技術要素と関連しています。以下のマインドマップは、このテーマに関連する主要な概念とその関係性を整理したものです。

mindmap root["セル電圧均等化
(標準偏差 < 10mV目標)"] id1["重要性"] id1a["安全性向上
(過充電/過放電防止)"] id1b["性能最大化
(容量フル活用)"] id1c["長寿命化
(劣化抑制)"] id2["均等化方式"] id2a["パッシブ方式
(抵抗バイパス)"] id2aa["利点: 低コスト、単純"] id2ab["課題: 低効率、低精度"] id2b["アクティブ方式
(エネルギー移動)"] id2ba["LC直列回路方式"] id2bb["容量結合方式"] id2bc["インダクタ/トランス方式"] id2bd["利点: 高効率、高精度"] id2be["課題: 高コスト、複雑"] id3["技術的要素"] id3a["バッテリーマネジメントシステム (BMS)"] id3b["電圧・温度センシング"] id3c["制御アルゴリズム"] id3d["スイッチング素子"] id4["研究開発と評価"] id4a["シミュレーション (PSIM等)"] id4b["実験による検証"] id4c["標準偏差10mVの達成事例"] id4d["サイクル寿命試験"] id5["応用分野"] id5a["電気自動車 (EV)"] id5b["エネルギー貯蔵システム (ESS)"] id5c["携帯電子機器"]

このマインドマップは、10mV以下の電圧ばらつきを目指すセル電圧均等化が、バッテリーの基本的な性能（安全性、効率、寿命）に直結し、それを実現するための多様な技術（パッシブ/アクティブ方式、BMS）が存在すること、そして研究開発が進められていることを示しています。

標準偏差10mV以下を目標とする研究事例

文献に見る具体的な取り組み

セル電圧のばらつきを標準偏差10mV以下に抑えるという目標は、多くの研究で取り上げられています。以下の表は、関連する研究や技術的アプローチの例をまとめたものです。

研究/技術的アプローチ	主な内容・特徴	標準偏差10mV以下への言及・成果
LC直列回路方式セル電圧均等化回路（佐藤大記氏ら, 詳細文献D参照）	蓄電セルの電圧差を最小化するためのシミュレーションを実施。セル切替周期(TCC)の最適化により均等化時間と標準偏差の関係を分析。	適切なTCC設定により、電圧ばらつきの標準偏差が10mV以下になることをシミュレーションで示唆。電解コンデンサやスイッチ特性を考慮。
LC直列回路方式（多重線形回帰を用いた等価直列抵抗推定, 詳細文献C参照）	多数直列接続されたセルの電圧ばらつき抑制と、バッテリーの等価直列抵抗(ESR)を高精度に推定する手法を組み合わせる研究。	シミュレーションおよび実験において、セル電圧ばらつきを標準偏差10mV以下に抑制することに成功。これによりサイクル寿命延長や安全動作保証に繋がるとしている。
バランス制御回路のシミュレーション（詳細文献C参照）	各種バランス制御回路の動作をシミュレーションし、時間経過に伴うセル電圧ばらつきの変化を評価。	シミュレーション結果として、各セルの電圧ばらつきが10mV以下まで十分に減少することが示され、効果的な負荷分散が行われていると評価。
電圧センサーなし均等化電流からの電圧大小関係推定（LC直列回路, 詳細文献B参照）	LC直列回路方式において、均等化電流の挙動から各セル電圧の大小関係を推定し、電圧センサーなしで均等化時間を短縮する手法。	提案手法により、均等化時間を効果的に短縮しつつ、セル電圧のばらつきを目標値（例：10mV以内）に制御できる可能性を示唆。
セル電圧均等化回路の有用性向上に関する研究（博士論文, 詳細文献C,D参照）	均等化回路の設計課題を詳細に検討し、標準偏差10mV以下への実現可能性を理論と実験で追求。	シミュレーション結果として、標準偏差が10mV以下に低減されることを詳細に示し、その実用的意義を論じている。
