Desentrañando los Secretos de la Fluidización: Una Guía Completa sobre sus Clases y Comportamientos

Explore cómo las partículas sólidas pueden comportarse como fluidos y las diversas formas en que este fenómeno transforma las industrias.

La fluidización es un fascinante proceso físico y de ingeniería donde un lecho de partículas sólidas adquiere propiedades similares a las de un fluido. Esto se logra al pasar una corriente ascendente de un fluido (líquido o gas) a través de las partículas con la velocidad suficiente para suspenderlas y permitir su movimiento libre. Este fenómeno no solo es un concepto académico, sino una piedra angular en numerosas aplicaciones industriales, desde la producción de combustibles hasta la fabricación de productos farmacéuticos.

Puntos Clave sobre las Clases de Fluidización

Diversidad de Regímenes: La fluidización no es un estado único, sino que abarca múltiples regímenes (como burbujeante, turbulenta, de transporte) dictados por la velocidad del fluido y las propiedades de las partículas.
Clasificación de Geldart: Las partículas se categorizan en cuatro grupos (A, B, C, D) según su tamaño y densidad, lo que predice su comportamiento de fluidización y es crucial para el diseño de reactores.
Importancia Industrial: Cada clase de fluidización tiene aplicaciones específicas, optimizando procesos como reacciones catalíticas, secado, recubrimiento y transporte de sólidos.

¿Qué es la Fluidización?

La fluidización ocurre cuando un fluido (gas o líquido) fluye hacia arriba a través de un lecho de partículas sólidas. A medida que la velocidad del fluido aumenta, se alcanza un punto crítico donde la fuerza de arrastre ejercida por el fluido sobre las partículas iguala su peso aparente. En este punto, conocido como la velocidad mínima de fluidización (Umf), las partículas comienzan a suspenderse y el lecho se expande. Si la velocidad del fluido aumenta aún más, las partículas se mueven vigorosamente, y el sistema sólido-fluido en su conjunto se comporta como un líquido denso, exhibiendo propiedades como la capacidad de fluir, ejercer presión hidrostática y mantener una superficie horizontal.

La ecuación de Ergun es fundamental para describir la caída de presión a través de un lecho fijo de partículas y predecir la velocidad mínima de fluidización. Esta ecuación considera tanto el flujo laminar como el turbulento:

\[ \frac{\Delta P}{L} = \frac{150 \mu (1-\epsilon)^2 v_s}{\epsilon^3 d_p^2 \phi_s^2} + \frac{1.75 (1-\epsilon) \rho_f v_s^2}{\epsilon^3 d_p \phi_s} \]

Donde:

\( \Delta P \) es la caída de presión a través del lecho.
\( L \) es la altura del lecho.
\( \mu \) es la viscosidad dinámica del fluido.
\( \epsilon \) es la porosidad del lecho (fracción de vacío).
\( v_s \) es la velocidad superficial del fluido (velocidad si el lecho estuviera vacío).
\( d_p \) es el diámetro promedio de las partículas.
\( \phi_s \) es el factor de esfericidad de las partículas.
\( \rho_f \) es la densidad del fluido.

En el punto de fluidización mínima, la caída de presión a través del lecho es igual al peso de las partículas por unidad de área.

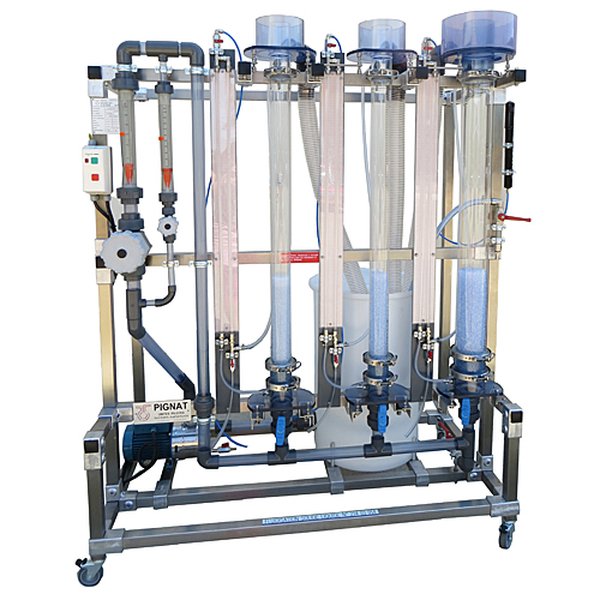

Esquema de un sistema de fluidización sólido-líquido

Ilustración de un equipo de fluidización para sistemas sólido-líquido.

Clasificación de las Partículas según Geldart

Una de las clasificaciones más influyentes para predecir el comportamiento de la fluidización de partículas por gases fue propuesta por D. Geldart. Esta clasificación divide las partículas en cuatro grupos (A, B, C y D) basándose en la diferencia de densidad entre el sólido y el fluido \((\rho_s - \rho_f)\) y el tamaño medio de partícula \(d_p\).

Grupos de Geldart

Grupo A (Aireables)

Estas partículas son finas (típicamente entre 20 y 100 µm) y/o de baja densidad (menor a 1400 kg/m³). Cuando se fluidizan con gases, el lecho se expande considerablemente y de manera homogénea a velocidades superiores a la Umf antes de que comience el burbujeo. La fluidización es suave y las burbujas, una vez formadas, ascienden más rápido que el gas intersticial.

Grupo B (Burbujeantes o Arenosas)

Comprenden partículas de tamaño y densidad intermedios (típicamente entre 40 y 500 µm y densidades entre 1400 y 4000 kg/m³). La arena es un ejemplo clásico. En este grupo, el burbujeo comienza en o muy cerca de la Umf. Las burbujas son generalmente grandes y su velocidad es comparable a la del gas intersticial.

Grupo C (Cohesivas)

Son partículas muy finas y/o de baja densidad (generalmente < 30 µm), como el talco o la harina. Las fuerzas interparticulares (fuerzas de van der Waals) son significativas comparadas con las fuerzas hidrodinámicas, lo que dificulta su fluidización. Tienden a formar canales o "chimeneas" por donde pasa el gas, o el lecho puede levantarse como un tapón. Se requieren ayudas externas como vibración o agitación para lograr una buena fluidización.

Grupo D (Densas o de Chorreo)

Estas son partículas grandes (mayores a 600 µm) y/o muy densas. Se fluidizan con dificultad y tienden a formar lechos de chorro (spouted beds) si el gas se introduce por una única boquilla central. Se requiere un alto flujo de gas. Las burbujas que se forman ascienden más lentamente que el gas intersticial. Ejemplos incluyen granos de café o pellets de mineral.

Regímenes o Tipos de Fluidización

A medida que la velocidad del gas a través de un lecho de partículas (generalmente del Grupo A o B de Geldart) aumenta más allá de la Umf, se observan diferentes regímenes de fluidización. Estos regímenes se distinguen por el comportamiento de las burbujas, la mezcla de sólidos y la transferencia de calor y masa.

Principales Regímenes de Fluidización Gas-Sólido

1. Lecho Fijo (Fixed Bed)

A velocidades de fluido por debajo de Umf, las partículas permanecen en reposo, y el fluido simplemente percola a través de los intersticios. No hay fluidización.

2. Fluidización Particulada o Suave (Particulate or Smooth Fluidization)

Se observa principalmente en sistemas líquido-sólido y con partículas del Grupo A de Geldart a velocidades justo por encima de Umf. El lecho se expande de manera uniforme y homogénea con un aumento en la velocidad del fluido, y las partículas mantienen una separación relativamente constante. El burbujeo es mínimo o inexistente.

3. Fluidización Burbujeante (Bubbling Fluidization)

Es el régimen más común para partículas de los Grupos A y B de Geldart. A medida que la velocidad del gas aumenta, el exceso de gas más allá del necesario para la fluidización mínima pasa a través del lecho en forma de "burbujas" o vacíos que contienen muy pocas partículas. Estas burbujas provocan una mezcla vigorosa de los sólidos.

4. Fluidización de Pistoneo o "Slugging" (Slugging Fluidization)

Si el lecho es lo suficientemente profundo y estrecho en relación con el tamaño de las burbujas, estas pueden crecer hasta ocupar casi toda la sección transversal del recipiente. Estas grandes burbujas, o "pistones" (slugs), ascienden empujando masas de sólidos por encima de ellas. Esto puede causar fluctuaciones de presión significativas.

5. Fluidización Turbulenta (Turbulent Fluidization)

Al aumentar aún más la velocidad del gas, el régimen de burbujeo da paso a un estado más caótico y menos definido. Las burbujas comienzan a romperse y coalescer rápidamente, y la distinción entre la fase de emulsión (sólidos densamente empaquetados) y la fase de burbuja se vuelve difusa. Hay un contacto gas-sólido más uniforme y altas tasas de transferencia de calor y masa.

6. Fluidización Rápida o de Transporte (Fast Fluidization / Transport Regime)

A velocidades de gas muy altas, las partículas son arrastradas fuera del lecho a una tasa significativa. La superficie superior del lecho denso desaparece, y se forma una fase diluida y dispersa de sólidos en toda la altura del recipiente. Este régimen es la base de los reactores de lecho fluidizado circulante (CFB), donde los sólidos arrastrados son capturados por ciclones y devueltos al lecho.

Fluidización Líquido-Sólido

En la fluidización con líquidos, el comportamiento suele ser de fluidización particulada. El lecho se expande de manera más uniforme y homogénea a medida que aumenta la velocidad del líquido, sin la formación prominente de burbujas que se observa en los sistemas gas-sólido. Esto se debe a la menor diferencia de densidad entre el líquido y las partículas, y a la mayor viscosidad del líquido.

Comparación de Regímenes de Fluidización

Los diferentes regímenes de fluidización ofrecen distintas ventajas según la aplicación deseada. El siguiente gráfico de radar compara cualitativamente algunos regímenes de fluidización gas-sólido comunes en función de características clave. Una puntuación más alta indica una mayor intensidad o efectividad en esa característica.

Este gráfico ilustra cómo, por ejemplo, la fluidización rápida ofrece una alta transferencia de calor/masa y opera a altas velocidades, pero también implica un mayor arrastre de partículas y complejidad de diseño (por los sistemas de recirculación de sólidos). La fluidización burbujeante es un compromiso más equilibrado para muchas aplicaciones.

Mapa Mental de las Clases de Fluidización

Para visualizar mejor la interrelación entre los diferentes conceptos de fluidización, el siguiente mapa mental organiza las principales clases y regímenes.

mindmap root["Clases de Fluidización"] id1["Clasificación de Partículas (Geldart)"] id1a["Grupo A (Aireables)
Expansión suave,
luego burbujeo"] id1b["Grupo B (Burbujeantes)
Burbujeo desde Umf"] id1c["Grupo C (Cohesivas)
Difícil de fluidizar,
canalización"] id1d["Grupo D (Densas)
Chorreo,
burbujas grandes y lentas"] id2["Regímenes de Fluidización (Gas-Sólido)"] id2a["Lecho Fijo
(V < Umf)"] id2b["Fluidización Particulada/Suave
(V > Umf, Grupo A)"] id2c["Fluidización Burbujeante
(Formación de burbujas)"] id2d["Fluidización de Pistoneo (Slugging)
(Burbujas grandes en lechos estrechos)"] id2e["Fluidización Turbulenta
(Régimen caótico, burbujas se rompen)"] id2f["Fluidización Rápida/Transporte
(Alto arrastre, lecho circulante)"] id3["Fluidización Líquido-Sólido"] id3a["Principalmente Particulada
Expansión homogénea"] id4["Variables Clave"] id4a["Velocidad del Fluido"] id4b["Propiedades de las Partículas
(tamaño, densidad, forma)"] id4c["Propiedades del Fluido
(densidad, viscosidad)"] id4d["Diseño del Reactor/Contenedor"]

Este mapa mental destaca cómo la clasificación de Geldart influye en los regímenes de fluidización observados y cómo la naturaleza del fluido (gas o líquido) también dicta el comportamiento del lecho.

Tipos de Fluidización y Aplicaciones Industriales

La elección del tipo o régimen de fluidización depende críticamente de la aplicación industrial específica. A continuación, se presenta una tabla que resume algunos tipos de fluidización, sus características clave y ejemplos de aplicaciones:

Tipo/Régimen de Fluidización	Fluido Común	Características Principales	Aplicaciones Industriales Típicas
Lecho Fluidizado Estable (Particulada)	Líquido; Gas (con partículas Grupo A)	Expansión homogénea del lecho, mezcla suave, buena uniformidad de temperatura.	Lavado o lixiviación de sólidos, algunas reacciones catalíticas, secado de materiales sensibles.
Fluidización Burbujeante	Gas	Formación de burbujas de gas, buena mezcla de sólidos, buena transferencia de calor.	Craqueo catalítico de petróleo (FCC), combustión en lecho fluidizado (carbón, biomasa), gasificación, secado de sólidos robustos, tostación de minerales.
Fluidización Turbulenta	Gas	Movimiento intenso y caótico, excelente contacto gas-sólido, altas tasas de transferencia de calor y masa.	Reactores químicos intensivos, combustión de alta eficiencia, gasificación avanzada.
Fluidización Rápida (Lecho Circulante - CFB)	Gas	Alto arrastre de sólidos, necesidad de sistema de recirculación (ciclones), excelente control de temperatura, puede manejar partículas de diferentes tamaños.	Combustión a gran escala (centrales eléctricas), craqueo catalítico, producción de cemento, procesos de gasificación y pirólisis.
Lecho Fluidizado Vibrado/Pulsado	Gas	Se aplica vibración o pulsación al lecho o al fluido para mejorar la fluidización de partículas cohesivas (Grupo C) o para evitar aglomeración.	Secado y granulación en industria farmacéutica y alimentaria, recubrimiento de partículas.
Lecho de Chorreo (Spouted Bed)	Gas	Formación de un chorro central de gas que arrastra partículas hacia arriba, movimiento cíclico de sólidos. Adecuado para partículas grandes o irregulares (Grupo D).	Secado de granos y semillas, recubrimiento de tabletas, granulación, tratamiento de residuos.

Esta tabla muestra la versatilidad de la tecnología de fluidización, adaptándose a una amplia gama de materiales y objetivos de proceso.

Granuladora de lecho fluidizado industrial

Ejemplo de una granuladora industrial que utiliza tecnología de lecho fluidizado para la industria.

Explorando los Tipos de Fluidización en Video

Para una comprensión más dinámica de los diferentes comportamientos de los lechos fluidizados, el siguiente video ofrece una excelente visualización y explicación de la fluidización particulada y la fluidización burbujeante. Observar estos fenómenos en acción puede ayudar a consolidar los conceptos teóricos.

El video muestra claramente cómo, en la fluidización particulada (típica de sistemas líquido-sólido o con partículas Geldart A a bajas velocidades de gas), el lecho se expande de manera uniforme. En contraste, la fluidización burbujeante (común en sistemas gas-sólido con partículas Geldart A y B) se caracteriza por la formación y ascenso de burbujas de gas, lo que induce una mezcla más vigorosa de las partículas sólidas. Esta distinción es fundamental para el diseño y operación de reactores y otros equipos de lecho fluidizado.

Preguntas Frecuentes sobre Clases de Fluidización

¿Cuál es la diferencia fundamental entre la fluidización particulada y la agregativa (burbujeante)? +

La fluidización particulada se caracteriza por una expansión homogénea del lecho a medida que aumenta la velocidad del fluido, con las partículas manteniéndose relativamente separadas y distribuidas de manera uniforme. Es típica de sistemas líquido-sólido o con partículas Geldart A fluidizadas por gas a bajas velocidades. En contraste, la fluidización agregativa (o burbujeante) ocurre principalmente en sistemas gas-sólido, donde el exceso de gas pasa a través del lecho en forma de burbujas. Esto conduce a una mezcla más heterogénea pero vigorosa de los sólidos.

¿Cómo influye la clasificación de Geldart en la elección de un reactor de lecho fluidizado? +

La clasificación de Geldart es crucial porque predice cómo se comportarán las partículas al ser fluidizadas por un gas. Por ejemplo:

Grupo A: Ideales para reactores que requieren una fluidización suave y una buena calidad de mezcla antes del burbujeo, como en algunos procesos catalíticos o de recubrimiento.
Grupo B: Se adaptan bien a reactores de lecho fluidizado burbujeante o turbulento, como los utilizados en combustión o gasificación, donde se busca una mezcla vigorosa.
Grupo C: Requieren diseños especiales (ej. con vibración, agitación o gas a alta velocidad) o no son aptas para fluidización convencional debido a su cohesividad.
Grupo D: Son más adecuadas para lechos de chorreo (spouted beds) o lechos fluidizados de alta velocidad, debido a su tamaño y densidad.

Por lo tanto, conocer el grupo de Geldart de las partículas es un primer paso esencial en el diseño del reactor.

¿Qué ventajas ofrecen los lechos fluidizados circulantes (CFB) sobre los burbujeantes? +

Los lechos fluidizados circulantes (CFB), que operan en el régimen de fluidización rápida, ofrecen varias ventajas sobre los lechos burbujeantes convencionales, especialmente para procesos a gran escala:

Mejor contacto gas-sólido: La alta turbulencia y la ausencia de burbujas grandes y lentas promueven un contacto más eficiente.
Mayor uniformidad de temperatura: La intensa mezcla de sólidos a lo largo de toda la altura del reactor minimiza los puntos calientes.
Flexibilidad de combustible/materia prima: Pueden manejar partículas de diferentes tamaños y propiedades, así como combustibles difíciles.
Mejor control de emisiones: Facilitan la adición de sorbentes para capturar contaminantes como el SOx.
Alta capacidad de procesamiento (turn-down ratio): Pueden operar eficientemente en un amplio rango de cargas.

Sin embargo, los CFB son más complejos y costosos debido al sistema de recirculación de sólidos (ciclones y válvulas de retorno).

¿Es siempre el gas el fluido utilizado en la fluidización industrial? +

No, aunque la fluidización gas-sólido es la más común en muchas aplicaciones a gran escala (como el craqueo catalítico, la combustión y el secado), la fluidización líquido-sólido también tiene aplicaciones importantes. Se utiliza en procesos como la lixiviación (extracción de un componente soluble de un sólido mediante un disolvente líquido), el lavado de partículas, reacciones catalíticas en fase líquida, y en biorreactores donde las células o enzimas están inmovilizadas en partículas fluidizadas por un medio líquido. La fluidización con líquidos tiende a ser más homogénea (particulada) que con gases.
