揭秘CO变乙酸：电催化还原技术的革新之路

深入探索将一氧化碳高效转化为高价值乙酸的尖端催化剂、卓越性能与未来前景。

一氧化碳（CO）电催化还原为乙酸（CH₃COOH）是当前电化学和可持续化学领域的研究热点。该技术旨在将廉价易得的C1小分子CO转化为具有更高经济价值的C2化学品——乙酸，对于实现碳资源的高效利用、缓解温室气体排放以及发展绿色化学合成路线具有至关重要的意义。许多研究表明，通过先将CO₂电还原为CO，再将CO进一步还原为乙酸的串联或两步法策略，往往能获得更高的乙酸产率和选择性。

核心洞察

催化剂多样性与性能突破： 多种催化剂如铜基、铜钯合金、银铜氧化物、分子催化剂及MOF衍生材料等在CO电还原制乙酸方面展现出巨大潜力，部分催化剂已实现超过70%的法拉第效率和数百mA cm⁻²的电流密度。
串联催化策略的优势： 相较于CO₂直接还原，CO₂→CO→乙酸的两步串联催化路径被认为是实现高选择性乙酸合成的有效途径，能更好地调控中间产物并抑制副反应。
面临挑战与未来方向： 尽管进展显著，提高乙酸选择性、催化剂长期稳定性、能量效率以及降低产物分离成本仍是关键挑战。未来研究将聚焦于新型催化剂设计、反应机理的深入理解和工业级电解系统优化。

CO电催化还原制乙酸：关键催化剂体系概览

科研人员在探索高效、高选择性地将CO电催化还原为乙酸的道路上，开发并优化了多种催化剂材料。这些催化剂在结构、组成及催化机理上各具特色，共同推动了该领域的发展。

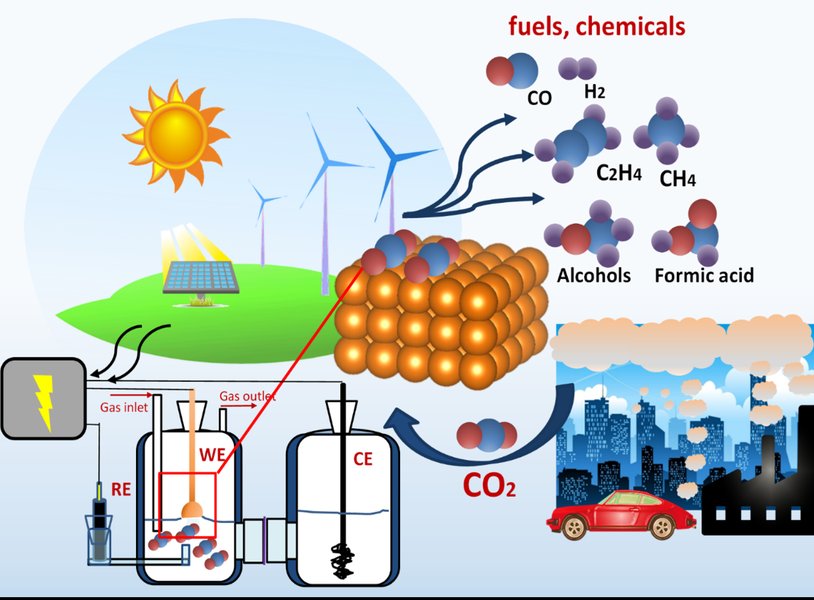

CO和CO₂电化学还原转化为化学品示意图。图片展示了电催化过程如何将这些碳氧化物转化为有价值的产物。

铜（Cu）基催化剂

铜基催化剂因其独特的促进C-C偶联反应的能力，成为CO电还原生成乙酸等C2+产物的首选材料之一。通过调控铜纳米颗粒的尺寸、形貌、晶面以及引入氧化物相（如氧化亚铜Cu₂O），可以显著影响产物的选择性和活性。

典型铜基催化剂实例：

三维树枝状铜-氧化亚铜复合材料： 通过原位还原电沉积的铜配合物制备，能够有效地将CO₂（通常先转化为CO）还原为乙酸和乙醇等C2产物。
胺终端修饰的树枝状铜纳米颗粒： 这种修饰能够增强*CO中间体在催化剂表面的覆盖率，从而促进乙酸的生成。
纳米级立方铜催化剂： 与固态电解质结合使用，或在特定条件下与Cd结合，可实现高效CO电还原，乙酸法拉第效率（FE）可达70%以上，部分电流密度超过150 mA cm⁻²。
堆垛层错铜催化剂： 在100-500 mA cm⁻²的较宽电流密度范围内，对乙酸产物展现出非常高的选择性。

尽管铜基催化剂前景广阔，但直接从CO₂还原到乙酸时，其活性和选择性常受限于*CO中间体表面覆盖率低以及乙烯酮中间体生成效率不高等问题。

铜-钯（Cu-Pd）合金催化剂

原子有序的铜-钯金属间化合物因其独特的双金属协同效应，在CO电还原制乙酸领域表现突出。这类催化剂通常含有高密度的Cu-Pd对作为活性位点。

性能优势：

富集表面*CO覆盖率： 有利于后续的C-C偶联。
稳定乙烯酮中间体： 乙烯酮是形成乙酸的关键中间体，其稳定性对提高乙酸选择性至关重要。
抑制析氢反应（HER）： 减少副反应，提高电流利用率。

研究表明，精心设计的Cu-Pd催化剂在高达425 mA cm⁻²的电流密度下，乙酸的法拉第效率可以达到70%。通过调控Cu原子在Pd载体上的分布，甚至可以实现CO到乙酸的路径切换。

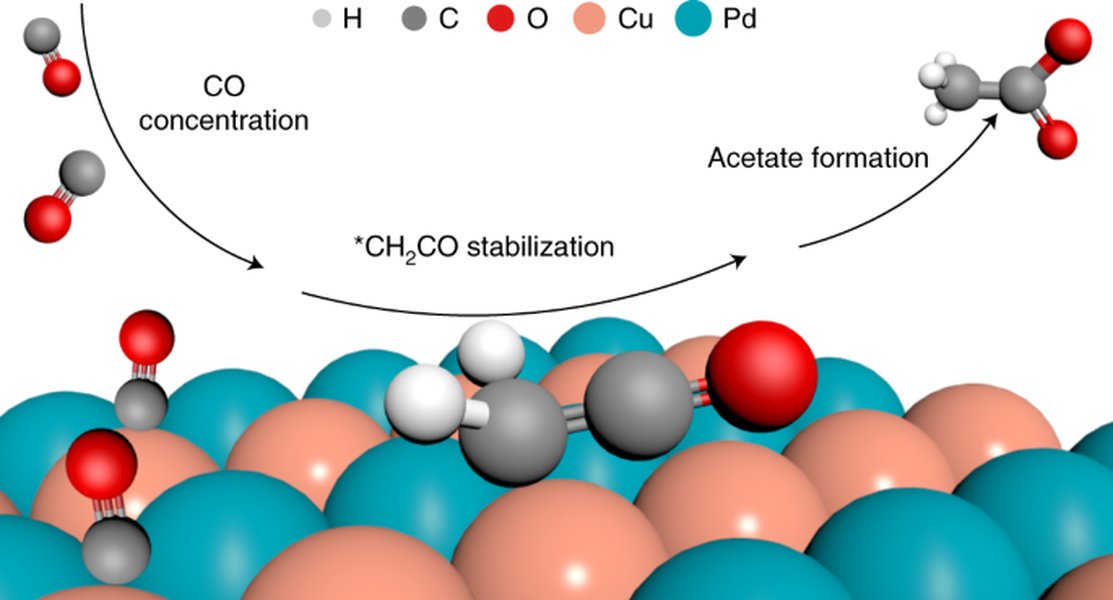

展示了在有序Cu-Pd合金催化剂上，CO通过调控中间体吸附被选择性电还原为乙酸的过程。

银-氧化铜（Ag-CuO）复合催化剂

针对CO₂直接电合成乙酸时CO₂易发生交叉渗透（crossover）的问题，研究人员开发了基于级联催化（cascade catalysis）策略的Ag-CuO复合催化剂。该策略首先利用银将CO₂高效电还原为CO，随后CO在氧化铜位点上进一步被还原为乙酸。

特点：

有效分离CO₂还原和CO还原步骤，降低副反应。
乙酸法拉第效率可达约60%。
反应条件相对温和。

分子催化剂

分子催化剂，如金属卟啉或金属酞菁配合物，具有明确的活性中心结构，易于进行机理研究和结构调控。例如，固定在碳纸电极上的分子锰(III)-卟啉配合物，能在中等酸性水溶液（pH 6）中将CO₂（或其衍生产物CO）电化学还原为乙酸，选择性可达63%，周转频率（TOF）为8.25 h⁻¹。电化学还原产生的Mn(II)物种被认为是活性物种，能够结合CO₂并稳定还原中间体，促进乙酸生成。

金属有机框架（MOF）衍生催化剂

通过热转化特定金属有机框架（如MIL-88B）得到的催化剂，通常含有Fe、Co、Ni等金属的双活性位点。这类材料在LiI等助催化剂的协同作用下，可以在水相中于150°C条件下高效地将CO₂（间接通过CO）转化为乙酸，乙酸产率可高达590.1 mmol/g cat.·L，选择性超过80%。功能化的MOF纳米片中原位生成的氢键微环境也能增强CO₂电还原性能。

其他值得关注的催化剂体系

锡（Sn）基催化剂： 通过调控锡的尺寸（从单原子到纳米晶），可以控制CO₂向乙酸、乙醇和甲酸等不同产物的转化。
氮掺杂纳米金刚石（N-doped Nanodiamond）： 作为一种高效的非金属电催化剂，在氮掺杂纳米金刚石/硅棒阵列（NDD/Si RA）上进行CO₂还原，对乙酸的生成显示出潜力。
铜-金（Cu-Au）修饰的硼掺杂金刚石（BDD）电极： 在流动电解池系统中使用，可以加速乙酸的生产速率并降低CO₂的还原电位。
镉-铜（Cd-Cu）电极： 在加压电解系统下，通过位点选择性质子化策略，可实现CO电还原制乙酸。技术经济分析表明，在150 mA cm⁻²电流密度下，其生产成本具有竞争力。
单原子铜（Single-Atom Cu）催化剂： 研究发现，在CO电还原过程中，第二壳层中的磷配位可以促进单原子铜催化剂向乙酸的生成。
稀释银铜合金催化剂： 在高压强电催化条件下，一氧化碳可被高效还原为乙酸，最高选择性（法拉第效率）达91%，能量转化效率34%，系统稳定运行时间可达820小时。

催化剂性能评估指标

评估CO电催化还原制乙酸的催化剂性能时，通常关注以下几个关键指标：

法拉第效率（Faradaic Efficiency, FE）： 指用于生成目标产物乙酸的电荷量占通过体系总电荷量的百分比。FE越高，表明催化剂对乙酸的选择性越好，副反应越少。
电流密度（Current Density, J）： 单位电极面积上通过的电流强度，通常以mA cm⁻²或A cm⁻²表示。高电流密度意味着更快的反应速率和乙酸生产效率，对工业化应用至关重要。
选择性（Selectivity）： 生成的乙酸在所有碳基产物中所占的摩尔或质量百分比。
产率（Yield）： 单位时间、单位催化剂质量（或电极面积）产生的乙酸量。
过电位（Overpotential）： 实际反应电位与理论平衡电位之差。较低的过电位意味着驱动反应所需的额外能量较少，能量效率更高。
稳定性（Stability）： 催化剂在长时间电解过程中保持其催化活性和选择性的能力，通常通过连续运行时间或循环次数来评估。
能量效率（Energy Efficiency, EE）： 综合考虑了法拉第效率和操作电压，反映了电能转化为化学能的整体效率。
周转频率（Turnover Frequency, TOF）： 单位时间单位活性位点上目标产物的生成速率，用于评估催化剂的本征活性。

不同催化剂体系性能比较雷达图

下图旨在通过雷达图的形式，对几种代表性的CO电催化还原制乙酸催化剂体系在关键性能维度上进行一个概念性的比较。这些评估是基于当前研究文献中的普遍趋势和报道，数值（1-10，越高代表表现越优，成本效益除外，越高代表成本效益越好）仅为示意，具体数值会因实验条件和催化剂制备方法的不同而有差异。该图表可以帮助我们直观理解不同催化剂类型的相对优势和待改进之处。

代表性催化剂性能总结表

下表总结了文献中报道的一些代表性CO电催化还原制乙酸的催化剂及其关键性能参数，旨在提供一个简明的参考。请注意，这些数值可能因具体的实验条件、电解池设计和催化剂制备方法而有所不同。

催化剂类型	主要特点/机理	乙酸法拉第效率 (FE %)	电流密度 (mA cm⁻²)	稳定性/其他备注	参考文献/关键点
铜基催化剂 (如纳米立方铜)	促进C-C偶联，调控表面原子排列和缺陷	可达60-70+%	>150 (部分电流密度)	通过位点选择性质子化可抑制HER；稳定性可达200小时以上	[Nature Commun. 2024, Nat. Catal. 2022]
铜-钯 (Cu-Pd) 合金	原子有序Cu-Pd对，富集*CO，稳定乙烯酮中间体	~70%	高达425	抑制HER；稳定性良好，可维持150小时以上	[Nat. Catal. 2022]
银-铜氧化物 (Ag-CuO) 复合催化剂	级联催化：CO₂→CO (Ag)，CO→乙酸 (CuO)	~60%	N/A (总电流密度)	有效降低CO₂跨膜问题；反应条件温和	[Nat. Sustain. 2023]
锰(III)-卟啉配合物 (分子催化剂)	Mn(II)为活性物种，结合CO₂/CO并稳定中间体	~63% (对乙酸选择性)	适中 (TOF 8.25 h⁻¹)	在中酸性水溶液(pH 6)中工作	[Angew. Chem. Int. Ed. 2020]
热转化MOF衍生催化剂 (如Fe/Fe₃O₄)	Fe、Co、Ni等双活性位点，LiI助催化	>80% (选择性)	N/A (产率590 mmol/g cat·L)	高温水相反应 (150°C)	[Nat. Commun. 2023]
稀释银铜合金	高压强电催化	高达91%	N/A (总电流密度)	能量转化效率34%，稳定820小时	华中科技大学庞元杰团队
Cd-Cu电极	加压电解，位点选择性质子化	N/A (技术经济分析)	150 (用于成本分析)	技术经济分析显示成本低于市场平均价	[Nat. Commun. 2024]

CO电催化还原制乙酸技术总览思维导图

为了更系统地理解CO电催化还原为乙酸这一复杂过程，下面的思维导图从核心技术出发，梳理了其涉及的关键方面，包括主要的催化剂类型、衡量其表现的性能指标、当前面临的技术挑战以及未来的发展方向。这有助于我们构建一个关于该技术的整体认知框架。

mindmap root["CO电催化还原为乙酸"] id1["催化剂类型"] id1a["铜 (Cu) 基催化剂
- 纳米结构铜
- 铜氧化物复合
- 掺杂/合金化铜"] id1b["铜-钯 (Cu-Pd) 合金
- 原子有序结构
- 双金属协同"] id1c["银-铜氧化物 (Ag-CuO)
- 级联催化"] id1d["分子催化剂
- 金属卟啉/酞菁
- 精确活性位点"] id1e["MOF衍生催化剂
- 双活性位点
- 助催化剂协同"] id1f["其他金属基催化剂
- Sn基, Cd-Cu, Cu-Au"] id1g["非金属催化剂
- 氮掺杂纳米金刚石"] id2["核心性能指标"] id2a["法拉第效率 (FE)"] id2b["电流密度 (J)"] id2c["选择性 (Selectivity)"] id2d["稳定性 (Stability)"] id2e["能量效率 (EE)"] id2f["过电位 (Overpotential)"] id3["面临的挑战"] id3a["乙酸选择性不高
- 多种C产物竞争"] id3b["催化剂稳定性不足
- 易失活、结构变化"] id3c["电流密度和能量效率
- 工业化需求高"] id3d["反应机理不完全清晰
- 关键中间体识别困难"] id3e["产物分离与提纯
- 成本高、工艺复杂"] id4["未来发展方向"] id4a["新型高效催化剂设计
- 原子精度、多功能集成"] id4b["深入理解反应机理
- 原位表征、理论计算"] id4c["优化电解池与工艺
- 流动池、气体扩散电极"] id4d["串联催化策略
- CO₂→CO→乙酸高效转化"] id4e["技术经济分析与放大
- 降低成本、推动应用"]

关键挑战与未来展望

尽管CO电催化还原制乙酸的研究已取得令人鼓舞的进展，但要实现工业化应用仍面临诸多挑战。

当前面临的主要挑战

乙酸选择性不高： CO电还原通常伴随多种碳氢化合物（如乙烯、乙醇、甲烷等）和析氢反应的发生，如何精准调控反应路径，提高对目标产物乙酸的选择性是核心难题。
催化剂稳定性有待提高： 许多高效催化剂在长时间、高电流密度下运行时容易发生失活、结构演变或活性组分流失，这限制了其在实际应用中的寿命。
电流密度和能量效率： 虽然实验室已实现较高的电流密度，但要达到工业生产的经济性要求，仍需进一步提升，同时必须优化反应条件以提高整体能量效率，降低运行成本。
反应机理尚不完全清晰： CO电还原为乙酸涉及复杂的多步电子和质子转移过程，以及多种可能的中间体。对反应机理的深入理解是理性设计更优催化剂的基础。
产物分离和提纯成本高： 电解反应通常在水相电解液中进行，生成的乙酸浓度较低，需要从复杂的混合物中分离和提纯，这一过程能耗高且成本不菲。

该视频讨论了用于化学品和食品生产的CO₂电解系统，其中提到了CO电还原过程中乙酸的形成，为理解相关电催化过程提供了背景。

未来发展方向

针对上述挑战，未来的研究将主要集中在以下几个方面：

开发新型催化剂： 设计和合成具有更高活性、选择性和稳定性的新型电催化剂，例如具有精确控制的活性位点、优化的电子结构和强抗毒化能力的材料。探索单原子、双原子催化剂，以及具有特定纳米结构或缺陷工程的材料。
深入机理研究： 结合原位/操作谱学表征技术（如XAS, Raman, FTIR, DEMS）和密度泛函理论（DFT）计算，揭示关键反应中间体、活性位点结构和反应路径，为催化剂的理性设计提供理论指导。
优化电解反应器与工艺： 开发新型电解池结构，如气体扩散电极（GDE）反应器、膜电极组件（MEA）和流动池，以改善传质、降低欧姆损耗、提高电流密度和产物浓度。同时优化操作条件，如电解质组成、pH、温度和压力。
探索串联催化系统： 进一步发展CO₂到CO再到乙酸的串联电催化系统，通过解耦不同反应步骤，实现对各步反应的精细调控，从而最大化乙酸的整体产率和选择性。
关注产物分离与系统集成： 研究高效、低成本的乙酸分离提纯技术，并进行全面的技术经济评估和生命周期分析，推动实验室成果向工业化应用转化。

通过持续的科研攻关和技术创新，CO电催化还原制乙酸技术有望为实现碳中和目标、构建可持续的化学品生产体系做出重要贡献。

常见问题解答 (FAQ)

CO电催化还原制乙酸与CO₂电催化还原有何主要区别？ +

主要区别在于起始反应物和反应路径。CO₂电催化还原通常首先需要将CO₂活化并还原为*CO中间体，然后*CO再进一步参与后续的C-C偶联等反应生成乙酸。而CO电催化还原直接以CO为起始物，省去了CO₂到CO的转化步骤。理论上，从CO出发可能更容易控制产物选择性，因为避免了CO₂还原到甲酸盐、甲烷等其他C1产物的竞争路径。然而，两者都面临着如何高效、高选择性地生成乙酸并抑制析氢等副反应的挑战。许多研究也采用串联策略，即先将CO₂高效还原为CO，再将CO提纯后或原位进行电催化还原为乙酸。

为什么铜基催化剂在CO电催化制乙酸中如此重要？ +

铜基催化剂因其独特的电子结构和与CO及其衍生物种的适中结合能，在CO电催化还原领域扮演着核心角色，尤其擅长促进C-C偶联反应，这是生成乙酸等C2+产物的关键步骤。铜的不同晶面、缺陷位点、纳米结构（如颗粒大小、形貌）以及与其他金属的合金化或与氧化物的复合，都能显著影响*CO的吸附、活化以及后续中间体的转化路径，从而调控产物的选择性和活性。例如，研究表明特定铜位点能够有效稳定乙烯酮等关键中间体，促进乙酸的生成。因此，对铜基催化剂的深入研究和改性是提升CO制乙酸性能的重要方向。

提高CO电催化制乙酸选择性的主要策略有哪些？ +

提高乙酸选择性的策略多种多样，主要包括：

催化剂设计：通过调控催化剂的组成（如双金属合金、核壳结构）、形貌、晶面、缺陷工程和配位环境来优化*CO及关键中间体（如*OCCO*, *CHxCO*, 乙烯酮）的吸附能和转化路径。
电解质工程：调整电解液的阳离子、阴离子、pH值、浓度和添加剂（如LiI助催化剂），以影响反应物溶解度、离子迁移、界面电场和中间体稳定性。
操作条件优化：精确控制电极电位、电流密度、温度和CO分压，以导向乙酸生成的有利反应路径。
反应器设计：采用气体扩散电极（GDE）、流动池等先进反应器，改善传质，提高局部CO浓度，抑制副反应。
串联催化：如先将CO₂高选择性还原为CO，再将CO高效还原为乙酸，分步优化，提高最终产物选择性。
表面修饰与功能化：利用有机配体、聚合物或离子液体修饰催化剂表面，改变局部微环境，调控反应选择性。

CO电催化制乙酸的工业应用前景如何？ +

CO电催化制乙酸展现出良好的工业应用前景，尤其在碳中和背景下，利用可再生能源驱动的电催化过程将CO（可来源于工业尾气或CO₂转化）转化为高附加值的乙酸，具有重要的经济和环境意义。乙酸是重要的平台化学品，广泛应用于溶剂、聚合物单体（如醋酸乙烯酯）和食品添加剂等领域。尽管目前该技术尚处于研发和中试阶段，面临选择性、稳定性、能效和成本等挑战，但随着催化剂材料的突破、电解池设计的优化以及对反应机理认识的加深，其工业化潜力正逐步显现。部分研究已在较高电流密度下实现了高选择性和高稳定性，技术经济分析也表明其成本有望与传统工艺竞争。实现规模化、低成本的CO电催化制乙酸将为化学工业的绿色转型提供一条可行路径。
