揭秘电催化CO₂制甲醇的效率巅峰：哪些催化剂表现最佳？

深入探索不同类型电催化剂在将二氧化碳转化为甲醇过程中的最高法拉第效率及其关键影响因素。

将温室气体二氧化碳（CO₂）电催化还原为高附加值的甲醇（CH₃OH）是应对气候变化和能源危机的一条重要途径。该过程的核心在于高效且高选择性的电催化剂。评估催化剂性能的关键指标之一是法拉第效率（Faradaic Efficiency, FE），它代表了用于生成目标产物（甲醇）的电荷量占总通过电极电荷量的百分比。越高的法拉第效率意味着催化剂对甲醇的选择性越好，副反应越少。

核心洞察：甲醇法拉第效率的关键突破

非金属催化剂表现突出： 非金属磷化硼（BP）纳米颗粒在特定条件下展现了目前报道的最高甲醇法拉第效率，达到了惊人的92.0%。
高压条件下的优异性能： Mo₂C修饰的氮掺杂碳纳米管（Mo₂C/N-CNT）在40 atm CO₂的高压条件下，甲醇法拉第效率可达80.4%。
材料设计与反应条件至关重要： 催化剂的组成、结构、电解质种类、施加电位以及反应压力和温度等都是决定法拉第效率的关键因素。

各类电催化剂的最高甲醇法拉第效率概览

电催化CO₂还原制甲醇是一个复杂的多电子多质子参与的反应过程 (CO₂ + 6H⁺ + 6e⁻ → CH₃OH + H₂O)。不同类型的催化剂由于其独特的电子结构和表面性质，在催化活性和产物选择性上表现出显著差异。以下将详细介绍各类主流电催化剂在甲醇生成方面的最高法拉第效率记录。

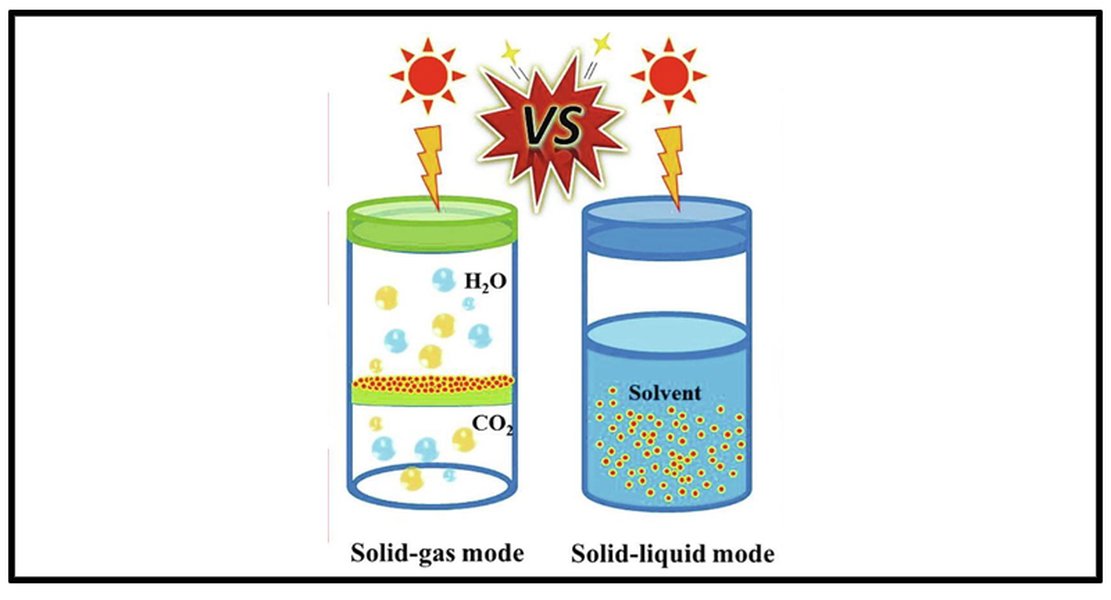

示意图：CO₂电催化还原通常在定制的反应装置中进行，涉及液相或气固界面反应。

1. 非金属基电催化剂

磷化硼 (BP) 纳米颗粒：引领潮流

近年来，非金属电催化剂因其潜在的低成本和独特的催化性能而备受关注。其中，磷化硼（BP）纳米颗粒表现尤为出色。研究表明，在0.1 M KHCO₃电解液中，于-0.5 V (vs. RHE 或 SHE) 的电位下，BP纳米颗粒催化CO₂还原生成甲醇的法拉第效率可以达到92.0%。这一优异性能归因于B和P位点之间的协同作用，有效促进了CO₂的吸附和活化，并稳定了关键的反应中间体，从而高度选择性地将CO₂转化为甲醇。这是目前公开报道中最高的甲醇法拉第效率之一。

2. 金属碳化物基电催化剂

Mo₂C/N-CNT：高压下的高效选择

过渡金属碳化物，特别是钼基碳化物，已被证明在CO₂电还原中具有良好的活性。由巩金龙团队设计的Mo₂C修饰的氮掺杂碳纳米管（Mo₂C/N-CNT）催化剂，在相对苛刻的40个标准大气压（atm）的CO₂条件下，以及-1.1 V (vs. SHE) 的电位下，能够实现高达80.4%的甲醇法拉第效率。高压条件有助于提高CO₂在催化剂表面的浓度和溶解度，从而促进反应进行。氮掺杂则可能改善了碳纳米管的导电性并提供了额外的活性位点。

3. 铜基电催化剂

铜（Cu）是唯一已知能够将CO₂电催化还原为多种碳氢化合物和含氧化合物的单质金属元素，因此在CO₂还原研究中占据核心地位。对于甲醇的生成，铜基催化剂也展现出一定的潜力。

Ag,S-Cu₂O/Cu 复合催化剂：协同增效

韩布兴院士团队通过原位双掺杂策略构建的Ag,S-Cu₂O/Cu电催化剂，在使用1-丁基-3-甲基咪唑四氟硼酸盐/H₂O作为电解质的H型电池中，甲醇的法拉第效率可达到67.4%。该研究指出，阴离子S能够有效调节催化剂的电子结构和形貌，而阳离子Ag则抑制了竞争性的析氢反应，它们与主体材料Cu₂O/Cu的协同作用显著提高了甲醇的选择性和电流密度（高达122.7 mA cm⁻²）。

Cu-BTC 衍生催化剂：氧化态调控

由金属有机框架（MOF）如Cu-BTC热解衍生的铜基催化剂，也表现出不错的甲醇选择性。据报道，这类催化剂可以实现约45%的甲醇法拉第效率。其催化活性被认为与Cu(0)和Cu(I)氧化态物种的协同作用有关，这些不同价态的铜位点能够有效地吸附和转化CO₂及其中间产物。

4. 钯基电催化剂

钯（Pd）及其合金在电催化领域，特别是在加氢反应中表现出色。在CO₂还原方面，Pd基催化剂也显示出一定的甲醇生成能力。

纯钯催化剂

研究表明，在特定条件下，例如在-0.24 V (vs. RHE) 电位下，纯Pd催化剂可以达到约54.8% ±2%的甲醇法拉第效率。

Pd/TiO₂ 负载催化剂（含助剂）

将Pd负载于TiO₂纳米管上，并在电解液中添加吡啶作为助剂，可以在-0.5 V的电位下将甲醇的法拉第效率提升至约30%。这表明通过载体效应和添加有机分子助剂可以调控Pd基催化剂的产物选择性。

5. 分子催化剂

CoPc/CNT 复合材料：初期活性与稳定性挑战

分子催化剂，如金属酞菁配合物，因其明确的活性中心和可调的分子结构而受到关注。例如，钴酞菁（CoPc）负载于碳纳米管（CNT）上的复合催化剂（CoPc/CNT），在中性电解液（如KHCO₃）中，于-0.94 V (vs. RHE) 的电位下，甲醇的初始法拉第效率可以超过40%。然而，分子催化剂通常面临稳定性问题，长时间反应后（例如超过5小时），其甲醇转化效率可能会急剧下降，这主要是由于分子结构的降解或脱附。

催化剂性能比较：雷达图分析

为了更直观地比较几种代表性催化剂在电催化CO₂制甲醇方面的综合性能，我们构建了以下雷达图。该图基于已报道的数据和普遍认知，对催化剂在最高甲醇法拉第效率（FE）、选择性（对甲醇）、运行稳定性、实现高电流密度的潜力以及反应条件的苛刻程度（数值越低代表条件越温和）等多个维度进行了评估。请注意，部分评估具有一定的概念性，旨在提供一个相对比较的视角。

图表解读：

磷化硼 (BP) 纳米颗粒 在甲醇法拉第效率和选择性方面表现最为突出，且反应条件相对温和。
Mo₂C/N-CNT 催化剂在高压下能达到很高的甲醇FE和选择性，但在反应条件苛刻度上评分较高。
Ag,S-Cu₂O/Cu 在甲醇FE和电流密度潜力方面表现良好，但可能需要特殊的离子液体电解质。
CoPc/CNT 分子催化剂初始FE尚可，但其稳定性是主要瓶颈。

电催化CO₂制甲醇关键参数速查表

下表总结了不同类型电催化剂在特定条件下所达到的最高甲醇法拉第效率，为研究人员提供一个快速参考。

催化剂类型	具体催化剂	最高甲醇FE (%)	关键反应条件
非金属基	磷化硼 (BP) 纳米颗粒	92.0	-0.5 V (vs. RHE/SHE), 0.1M KHCO₃ 电解液
金属碳化物	Mo₂C/N-CNT	80.4	40 atm CO₂ 压力, -1.1 V (vs. SHE)
铜基 (复合)	Ag,S-Cu₂O/Cu	67.4	1-丁基-3-甲基咪唑四氟硼酸盐/H₂O 电解质, 电流密度 122.7 mA cm⁻²
钯基	纯 Pd 催化剂	54.8 (±2)	-0.24 V (vs. RHE)
铜基 (MOF衍生)	Cu-BTC 衍生催化剂	~45	Cu(0)/Cu(I) 协同作用
分子催化剂	CoPc/CNT	>40 (初期)	-0.94 V (vs. RHE), 中性电解质, 稳定性有待提高
氧化物负载/基	Pd/TiO₂ + 吡啶	~30	0.01 mol·L⁻¹ 吡啶助剂, -0.5 V

影响法拉第效率的关键因素图谱

电催化CO₂还原制甲醇的法拉第效率受到多种因素的复杂影响。下面的思维导图概述了主要的催化剂类型、它们达到的代表性法拉第效率，以及影响这一关键性能指标的核心因素和未来发展方向。

mindmap root["电催化CO₂还原制甲醇 (FE_CH₃OH)"] id1["关键指标: 法拉第效率"] id2["主要催化剂类型"] id2a["非金属基"] id2a1["磷化硼 (BP): 92.0%"] id2b["金属碳化物"] id2b1["Mo₂C/N-CNT: 80.4% (高压)"] id2c["铜基"] id2c1["Ag,S-Cu₂O/Cu: 67.4%"] id2c2["Cu-BTC衍生: ~45%"] id2d["钯基"] id2d1["纯Pd: 54.8%"] id2d2["Pd/TiO₂ + 吡啶: ~30%"] id2e["分子催化剂"] id2e1["CoPc/CNT: >40% (初期，稳定性低)"] id3["影响FE的关键因素"] id3a["催化剂材料与微观结构
(组成、缺陷、晶面、尺寸效应)"] id3b["反应条件
(施加电位、CO₂压力、温度)"] id3c["电解质
(pH值、离子种类与浓度、溶剂效应)"] id3d["反应中间体的吸附与稳定性"] id3e["传质过程
(CO₂溶解与扩散)"] id4["挑战与未来展望"] id4a["提高催化剂的长期稳定性"] id4b["实现大电流密度下的高法拉第效率"] id4c["降低过电位，提高能量效率"] id4d["设计更廉价、地球储量丰富的催化剂"] id4e["反应器工程与规模化应用"]

思维导图解读：该图清晰展示了从催化剂类型及其效率，到影响这些效率的复杂因素，再到该领域面临的挑战和未来发展方向的逻辑脉络。理解这些相互关联的要素对于设计下一代高效CO₂还原催化剂至关重要。

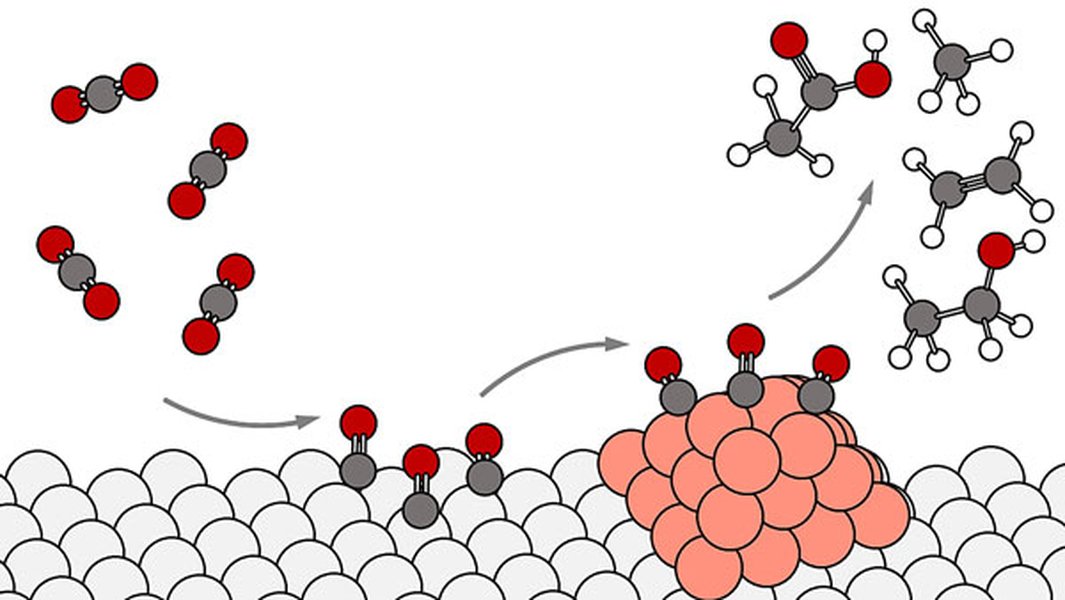

示意图：CO₂电催化还原涉及复杂的串联反应步骤和多种可能的中间体，理解其机理是提升选择性的关键。

常见问题解答 (FAQ)

问：什么是法拉第效率 (Faradaic Efficiency)？

答：法拉第效率（FE）是电化学反应中衡量电流利用效率的一个重要参数。具体到电催化CO₂还原制甲醇，它指的是在反应过程中，用于生成目标产物甲醇所消耗的电荷量（或电子数）占通过电极的总电荷量（或总电子数）的百分比。计算公式为：

FE_甲醇 (%) = (生成甲醇所需的电荷量 / 总通过电荷量) × 100%

或者等效地：

FE_甲醇 (%) = (n × F × N_甲醇 / Q_总) × 100%

其中，n 是甲醇生成反应转移的电子数（对于CO₂ → CH₃OH，n=6），F 是法拉第常数 (约 96485 C/mol)，N_甲醇是生成的甲醇的摩尔数，Q_总是反应过程中通过的总电荷量（单位：库仑）。

法拉第效率越高，意味着更多的电能被有效地用于生产目标产物甲醇，而副反应（如析氢反应HER、生成CO、甲酸等其他产物）所消耗的电能越少，因此催化剂对甲醇的选择性也越高。

问：为什么提高甲醇的法拉第效率如此重要？

答：提高甲醇的法拉第效率至关重要，主要有以下几个原因：

提高产物选择性：高法拉第效率意味着催化剂能更精准地将CO₂转化为甲醇，减少了副产物的生成。这简化了后续产物的分离和提纯过程，降低了生产成本。
提高能源效率：电催化过程需要消耗电能。法拉第效率越高，单位电能产生的甲醇就越多，从而提高了整个系统的能源利用效率，使得过程更经济、更环保。
降低碳排放强度：如果电催化所用的电能来自可再生能源，那么高法拉第效率地将CO₂转化为甲醇可以有效实现碳的负排放或碳中和。例如，有研究指出，将法拉第效率从25%提高到50%，可以将CO₂排放强度降低三分之一。
经济可行性：对于工业化应用而言，高法拉第效率是实现经济可行性的前提之一。只有当目标产物的产率足够高，才能弥补设备投资和运营成本。

问：在电催化CO₂还原制甲醇中，实现高法拉第效率面临哪些常见挑战？

答：实现高法拉第效率的甲醇生产面临诸多挑战：

竞争性析氢反应 (HER)：在水性电解液中，析氢反应是CO₂还原的主要竞争反应，尤其是在较高负电位下，HER往往更占优势，从而降低了CO₂还原产物的法拉第效率。
多产物选择性：CO₂还原可以生成多种产物，如CO、甲酸、乙烯、乙醇等。控制反应路径，使之高度选择性地生成甲醇（一个6电子转移产物）而非其他C1或C2+产物，技术难度较大。
催化剂稳定性：许多高效的催化剂在长时间的电催化反应过程中可能会发生失活、结构变化或活性组分流失，导致法拉第效率和电流密度下降。
高过电位需求：CO₂分子相对稳定，其活化通常需要较高的过电位，这不仅增加了能耗，也可能促进副反应。
传质限制：CO₂在水性电解液中的溶解度较低，导致反应物供应不足，尤其是在大电流密度下，传质限制会显著影响反应速率和法拉第效率。
机理理解不足：CO₂到甲醇的转化涉及复杂的表面反应步骤和多种中间体，对其详细机理的理解仍不完全，这限制了理性设计高效催化剂的能力。

问：除了甲醇，电催化CO₂还原还能生成哪些重要产物？它们的法拉第效率如何？

答：电催化CO₂还原可以生成多种有价值的化学品和燃料，其产物选择性高度依赖于催化剂材料、电解质和反应条件。除了甲醇，常见的重要产物包括：

一氧化碳 (CO)：是合成气的重要组分，可用于费托合成等。许多催化剂（如Au, Ag, Zn基材料，以及一些MOF衍生的In-Cu双金属氧化物和双功能共价有机框架）可以实现非常高的CO法拉第效率，部分报道接近甚至超过95-97%。
甲酸/甲酸盐 (HCOOH/HCOO⁻)：是一种重要的化工原料和储氢介质。铋（Bi）基、锡（Sn）基和铟（In）基催化剂对甲酸盐的选择性较高。例如，纳米结构的树突状铋催化剂生成甲酸的最大法拉第效率可达96.4%；ZnIn₂S₄结构在工业级电流密度下（300 mA cm⁻²）稳定催化生成甲酸盐，法拉第效率保持在97%左右。
乙烯 (C₂H₄)：是一种重要的石化原料。铜（Cu）基催化剂是目前唯一能有效将CO₂还原为多碳产物（如乙烯、乙醇）的材料，但其选择性控制仍具挑战性，乙烯的法拉第效率可以达到60-70%甚至更高，但通常伴随其他C2+产物和甲烷。
乙醇 (C₂H₅OH)：是一种清洁燃料和化工溶剂。同样主要由铜基催化剂产生，其法拉第效率通常低于乙烯，但也有研究报道可达到40-50%以上。
甲烷 (CH₄)：也是铜基催化剂在深度还原CO₂时可能产生的C1产物之一。

总体而言，C1产物（如CO、甲酸）通常更容易实现高法拉第效率和选择性，而C2+产物（如乙烯、乙醇）以及甲醇的生成由于涉及更复杂的C-C偶联或多步质子-电子转移，其选择性控制难度更大。
