Загадочная Ошибка Bad_CommunicationError в CODESYS OPC UA: Как Найти и Устранить Причину?
Полное руководство по диагностике и решению проблемы недоступности OPC UA сервера на ПЛК CODESYS 3.5.
Столкнулись с ошибкой Bad_CommunicationError (0x80050000) при попытке подключиться к OPC UA серверу, работающему на ПЛК под управлением CODESYS 3.5? Эта ошибка сигнализирует о "низкоуровневом сбое связи" и может быть вызвана множеством причин, от проблем с сетью до тонкостей настройки безопасности. Давайте разберемся в возможных источниках проблемы и способах их устранения.
Ключевые Моменты
- Проблемы с Сетью и Брандмауэрами: Неверный IP/порт или блокировка трафика часто являются первопричиной.
- Конфликты Безопасности и Сертификатов: Недоверенные сертификаты или несовпадающие политики безопасности – одна из самых частых причин этой ошибки.
- Конфигурация Сервера в CODESYS: Неправильные настройки сервера, символов или прав доступа в среде CODESYS могут препятствовать подключению.
Понимание Ошибки Bad_CommunicationError (0x80050000)
Что Скрывается за "Низкоуровневым Сбоем Связи"?
Код ошибки 0x80050000 (Bad_CommunicationError) в стандарте OPC UA является общим индикатором того, что клиент не смог установить или поддерживать базовое коммуникационное соединение с сервером. Это может произойти на самых ранних этапах попытки подключения, еще до обмена данными приложения, или во время сессии, если связь прервалась. В контексте CODESYS 3.5 это часто указывает на проблемы на уровне TCP/IP соединения, настройки безопасности (TLS/сертификаты) или конфигурации самого OPC UA сервера на ПЛК.

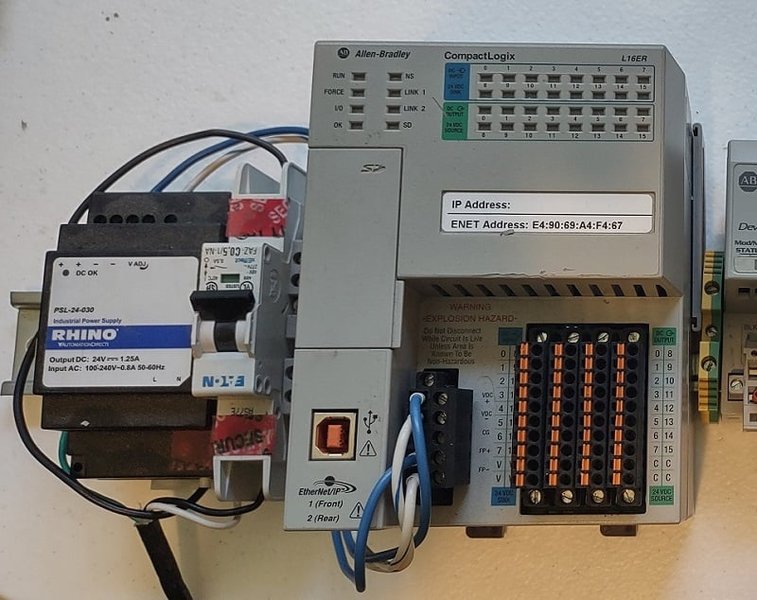

ПЛК (Программируемый Логический Контроллер) является ядром системы автоматизации, и его OPC UA сервер обеспечивает связь с другими системами.
Основные Причины Недоступности Сервера и Ошибки 0x80050000
Давайте подробно рассмотрим наиболее вероятные причины возникновения этой ошибки при работе с CODESYS 3.5.
1. Проблемы Сетевого Подключения и Брандмауэры
Фундамент Связи: Доступность по Сети
Прежде всего, необходимо убедиться в базовой сетевой доступности ПЛК с OPC UA сервером со стороны клиента:
- Неверный IP-адрес или Порт: Убедитесь, что в настройках клиента указан правильный IP-адрес ПЛК и порт OPC UA сервера. Стандартный порт — 4840, но он может быть изменен в конфигурации CODESYS.
- Блокировка Брандмауэром: Брандмауэры (файрволы) на клиентском ПК, на самом ПЛК (если он имеет встроенный брандмауэр) или на промежуточных сетевых устройствах (маршрутизаторах, коммутаторах) могут блокировать TCP-порт, используемый OPC UA (например, 4840). Проверьте правила брандмауэров и при необходимости добавьте разрешающее правило.
- Общие Сетевые Проблемы: Физические проблемы (поврежденный кабель), неправильные настройки IP-адресации (маска подсети, шлюз), конфликты IP-адресов или проблемы с маршрутизацией в сложных сетях также могут быть причиной. Проверьте возможность выполнить команду `ping` с клиента на IP-адрес ПЛК.
- VPN и NAT: Если клиент и сервер находятся в разных сетях, соединенных через VPN или NAT, убедитесь, что настройки VPN/NAT корректны и обеспечивают прохождение трафика OPC UA.

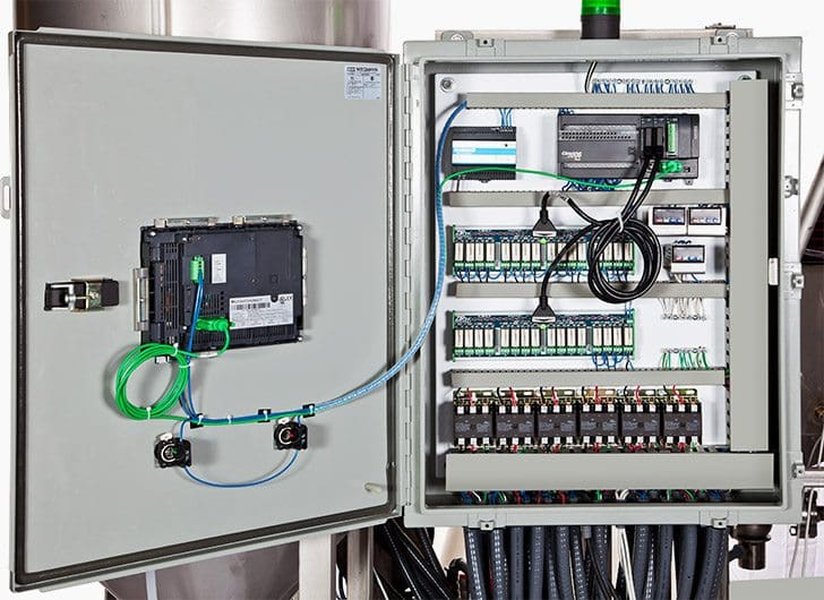

Правильное физическое подключение и сетевые настройки - основа стабильной работы OPC UA.
2. Проблемы с Сертификатами Безопасности и Доверием
Ключ к Защищенному Соединению: Сертификаты
OPC UA активно использует X.509 сертификаты для аутентификации сервера и клиента, а также для шифрования данных. Проблемы с сертификатами — очень частая причина ошибки Bad_CommunicationError, особенно при использовании безопасных режимов подключения (Sign, SignAndEncrypt):
- Отсутствие Доверия: Клиент должен доверять сертификату сервера, а сервер — сертификату клиента (если клиентская аутентификация по сертификату включена). Это означает, что сертификат другой стороны (или его корневой центр сертификации) должен быть помещен в соответствующее хранилище доверенных сертификатов.
- На клиенте (например, UaExpert): Сертификат сервера CODESYS нужно импортировать в список доверенных.
- На сервере (ПЛК CODESYS): Сертификат клиента нужно импортировать в список доверенных сертификатов сервера OPC UA в конфигурации CODESYS. Для управления сертификатами в CODESYS может потребоваться установка и использование специального "Security Agent".
- Недействительные или Просроченные Сертификаты: Убедитесь, что используемые сертификаты действительны и не истек срок их действия.
- Несоответствие Имени Хоста: Сертификат сервера обычно выдается на конкретное имя хоста или IP-адрес. Если клиент подключается по адресу, не указанному в сертификате, проверка может завершиться неудачей.
- Проблемы Генерации/Установки: Сертификаты должны быть правильно сгенерированы и установлены как на сервере, так и на клиенте. В CODESYS для этого могут использоваться встроенные инструменты или Security Agent.
- Синхронизация Времени: Некорректное время на клиенте или сервере может привести к проблемам при проверке срока действия сертификатов.
Визуализация Аспектов Безопасности OPC UA
Следующая диаграмма иллюстрирует ключевые элементы, связанные с безопасностью OPC UA, включая сертификаты и политики, которые необходимо проверить при ошибке Bad_CommunicationError.
3. Несоответствие Политик Безопасности
Согласование Правил Игры
Клиент и сервер должны договориться об использовании совместимой политики безопасности (Security Policy) и режима безопасности сообщения (Message Security Mode). Если клиент пытается подключиться с использованием политики или режима, которые сервер не поддерживает или не разрешает, соединение не будет установлено.
- Проверьте, какие политики безопасности (например, `None`, `Basic256Sha256`, `Aes128_Sha256_RsaOaep`) включены и разрешены на сервере OPC UA в CODESYS.
- Убедитесь, что клиент настроен на использование одной из этих поддерживаемых политик и соответствующего режима (None, Sign, SignAndEncrypt).
- Начните с самой простой политики (например, `None`, если это допустимо для диагностики) и постепенно повышайте уровень безопасности, чтобы локализовать проблему.
4. Конфигурация Сервера OPC UA в CODESYS
Настройки на Стороне ПЛК
Неправильная конфигурация самого сервера OPC UA в проекте CODESYS также может быть причиной ошибки:
- Сервер Не Активен: Убедитесь, что OPC UA сервер включен в конфигурации устройства CODESYS.
- Конфигурация Символов: Переменные ПЛК, которые должны быть доступны через OPC UA, необходимо опубликовать через конфигурацию символов (Symbol Configuration) и убедиться, что для них установлены соответствующие права доступа (чтение/запись).
- Настройки Конечной Точки (Endpoint): Проверьте URL конечной точки сервера, который использует клиент. Убедитесь, что эта конечная точка активна и правильно настроена в CODESYS.
- Управление Пользователями (CODESYS 3.5 SP17+): Начиная с SP17, CODESYS ввел более строгую систему управления пользователями устройства. Доступ к OPC UA серверу может требовать настройки прав пользователей на уровне устройства, даже для анонимного доступа. Проверьте настройки "Device User Management".
- Лимиты Ресурсов/Подключений: OPC UA сервер в CODESYS может иметь ограничение на максимальное количество одновременных клиентских подключений (например, параметр `MaxClients` в конфигурационных файлах). Если лимит достигнут, новые клиенты не смогут подключиться и могут получить ошибку связи. Также высокая загрузка ЦП или нехватка памяти ПЛК могут влиять на стабильность работы OPC UA стека.
Конфигурация символов в CODESYS определяет, какие данные ПЛК будут доступны через OPC UA.
5. Проблемы на Стороне Клиента
Настройки Клиентского Приложения
- Неправильный URL Конечной Точки: Клиент может пытаться подключиться к несуществующему или неверно указанному URL сервера.
- Неподдерживаемые Настройки: Клиент может быть настроен на использование режима безопасности или аутентификации, который сервер не поддерживает.
- Проблемы Клиентского ПО: В редких случаях ошибка может быть связана с багом в самом клиентском приложении OPC UA. Попробуйте использовать другой клиент (например, UaExpert) для проверки.
6. Проблемы с Версиями ПО и Внутренние Ошибки
Совместимость и Стабильность
- Несовместимость Версий: Могут существовать проблемы совместимости между версией OPC UA стека на сервере (CODESYS runtime) и клиентом.
- Ошибки в Runtime CODESYS: Внутренние ошибки или баги в реализации OPC UA сервера в конкретной версии CODESYS runtime могут приводить к сбоям связи. Проверьте наличие обновлений для CODESYS и runtime ПЛК.
Диагностика: Вероятность Причин и Сложность Устранения
Оценка Факторов Возникновения Ошибки
Не все причины одинаково вероятны или легко диагностируемы. Представленная ниже диаграмма показывает относительную оценку вероятности возникновения проблемы и сложности ее диагностики для основных категорий причин ошибки Bad_CommunicationError.
Как видно из диаграммы, проблемы с сертификатами и брандмауэрами являются высоковероятными причинами, при этом диагностика сертификатов может быть сложнее, чем простая проверка сети. Ошибки в ПО или неявные проблемы с конфигурацией пользователей могут быть менее вероятны, но их сложнее всего выявить.
Пошаговое Руководство по Устранению Неполадок
Систематический Подход к Решению Проблемы
Для эффективного поиска причины ошибки Bad_CommunicationError рекомендуется следовать систематическому плану диагностики:
| Шаг | Действие | Инструменты / Методы | На что обратить внимание |
|---|---|---|---|
| 1 | Проверка базовой сети | ping, telnet (на порт 4840), проверка кабелей |
Доступен ли IP-адрес ПЛК? Открыт ли порт 4840 (Telnet должен подключаться)? Нет ли очевидных проблем с сетью? |
| 2 | Проверка брандмауэров | Настройки брандмауэра Windows/Linux, сетевого оборудования | Существуют ли правила, блокирующие TCP-порт 4840 (или другой используемый порт) для входящих/исходящих соединений на клиенте, сервере или маршрутизаторе? |
| 3 | Диагностика с помощью UaExpert | Клиент UaExpert | Попробовать подключиться. UaExpert часто дает более подробные сообщения об ошибках, особенно связанных с сертификатами или политиками безопасности. Проверить лог сообщений в UaExpert. |
| 4 | Упрощение настроек безопасности | Настройки клиента и сервера CODESYS | Временно (только для диагностики!) попробовать подключиться с политикой безопасности `None` (без шифрования и подписи) и анонимной аутентификацией. Если это сработает, проблема точно в настройках безопасности/сертификатах. |
| 5 | Проверка и управление сертификатами | UaExpert (управление сертификатами), CODESYS Security Screen / Security Agent | Убедиться, что сертификат сервера CODESYS находится в доверенных у клиента. Убедиться, что сертификат клиента (если используется) находится в доверенных на сервере CODESYS. Проверить сроки действия сертификатов. |
| 6 | Проверка конфигурации сервера CODESYS | Среда разработки CODESYS (Device Tree, Symbol Configuration, Task Manager) | Включен ли OPC UA сервер? Опубликованы ли нужные символы? Правильно ли настроены конечные точки? Нет ли ошибок в логгере ПЛК (Online -> Logger)? Настроены ли права пользователей (для SP17+)? |
| 7 | Проверка лимитов и ресурсов | Логи CODESYS, мониторинг ресурсов ПЛК, конфигурационные файлы (`CODESYSControl.cfg` или аналогичные) | Нет ли сообщений о превышении лимита подключений (`MaxClients`)? Не перегружен ли ПЛК (ЦП, память)? |
| 8 | Анализ сетевого трафика | Wireshark | (Продвинутый шаг) Захватить трафик между клиентом и сервером во время попытки подключения. Это может показать, на каком этапе обрывается TCP-соединение или TLS-рукопожатие. |
| 9 | Перезагрузка и Обновление | - | Перезагрузить ПЛК и клиентское приложение. Проверить наличие обновлений для CODESYS IDE, CODESYS runtime ПЛК и клиентского ПО. |
Визуальное Руководство: Настройка Сертификатов в CODESYS
Обеспечение Безопасного Соединения
Правильная настройка сертификатов является критически важным шагом для устранения ошибки Bad_CommunicationError при использовании защищенных соединений. Следующее видео демонстрирует процесс генерации и управления сертификатами для OPC UA сервера в среде CODESYS, что поможет вам проверить и исправить настройки на вашем ПЛК.
В видео рассматриваются шаги по созданию сертификата сервера, его экспорту и потенциальному импорту клиентских сертификатов, что необходимо для установления доверительных отношений между клиентом и сервером OPC UA в CODESYS.
