備用電源技術比較：UPS、BBU 與超級電容

深入解析三種關鍵備用電源解決方案的優勢與限制

重要亮點

UPS (不斷電系統) 主要用於應對短暫的電力中斷和電壓不穩，提供足夠的時間讓設備安全關機或啟動發電機。傳統上多採用電池作為儲能媒介。
BBU (備援電池模組) 類似於UPS，但通常更強調快速充電和整合性，常用於大型電子設備，如伺服器和AI系統。NVIDIA GB300 系統即採用BBU作為新的備份解決方案。
超級電容 (Supercapacitors/Ultracapacitors) 在快速充放電、長壽命週期和寬廣的工作溫度範圍方面表現卓越，適合需要短時間高功率輸出的應用，但能量密度較低，不適合長時間備份。

不斷電系統 (UPS) 的角色與特性

不斷電系統 (UPS) 在電力供應不穩定時扮演著至關重要的角色，尤其是在任務關鍵型的應用中。它們的主要功能是在市電中斷或發生電壓異常時，提供一個平穩、不間斷的電力來源，讓連接的設備能夠持續運行一段時間，或有足夠的時間執行安全的關機程序，甚至等待發電機啟動。傳統的UPS系統主要依賴電池來儲存能量，其中鉛酸電池因其成熟的技術和相對較低的成本而廣泛應用。然而，隨著技術的發展，鋰離子電池等新型電池技術也在UPS系統中越來越普及，提供了更高的能量密度和更長的壽命。

UPS系統的優勢在於其成熟的技術和廣泛的應用，能夠提供從幾分鐘到數小時不等的備份時間，適用於各種規模的應用，從個人電腦到大型資料中心。不同的UPS架構（如在線式、離線式、線互動式）也提供了不同等級的電力保護。然而，傳統電池在壽命、維護和對環境溫度的敏感性方面存在一些限制。

備援電池模組 (BBU) 的崛起

備援電池模組 (BBU) 作為一種備用電源解決方案，與UPS的功能有相似之處，但通常更聚焦於特定的應用場景，尤其是在大型或高密度電子設備中。BBU 的設計往往更為緊湊，並強調與主系統的深度整合以及快速充電能力。例如，NVIDIA在其GB300電源系統中選擇BBU作為新的備份解決方案，原因之一就是BBU具有比傳統UPS系統更快的充電速度。

BBU 通常用於提供短時間的電力支援，以應對微小的電力波動或在系統切換到其他備用電源（如發電機）之間的間隙。它們在伺服器、存儲系統和高性能計算設備等對電力穩定性要求極高的領域得到應用。BBU 的模組化設計也使其在擴展和維護方面更具彈性。

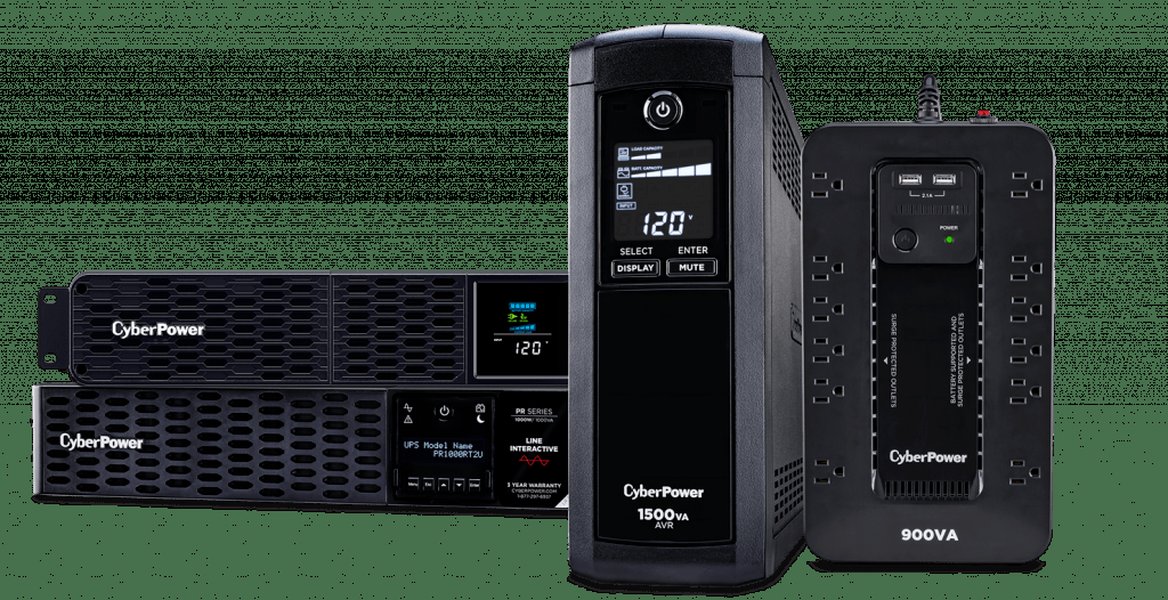

典型的 UPS 系統外觀

超級電容：快速響應的電力儲存

超級電容，又稱超電容或雙電層電容器 (EDLC)，是介於傳統電容器和電池之間的一種電化學儲能裝置。它們以其極高的電容值而聞名，比傳統電解電容器高出數千倍，使其能夠儲存比普通電容器多得多的能量。與電池相比，超級電容的主要優勢在於其出色的功率密度和極長的循環壽命。

超級電容能夠以極快的速度充電和放電，這使得它們非常適合需要短時間內提供高功率輸出的應用，例如在電力中斷的瞬間提供電力，直到備用發電機啟動，或在電壓驟降時提供電壓穩定。它們的循環壽命可達數十萬甚至數百萬次充放電循環，遠遠超過傳統電池的壽命。

此外，超級電容的工作溫度範圍通常比電池寬，對極端溫度的敏感性較低，這使得它們可以在更惡劣的環境中運行，例如高溫的資料中心或戶外設備。它們通常也比電池更安全，不易發生熱失控等問題，並且環保性較好，不含鉛、 cadmium 等有害物質。

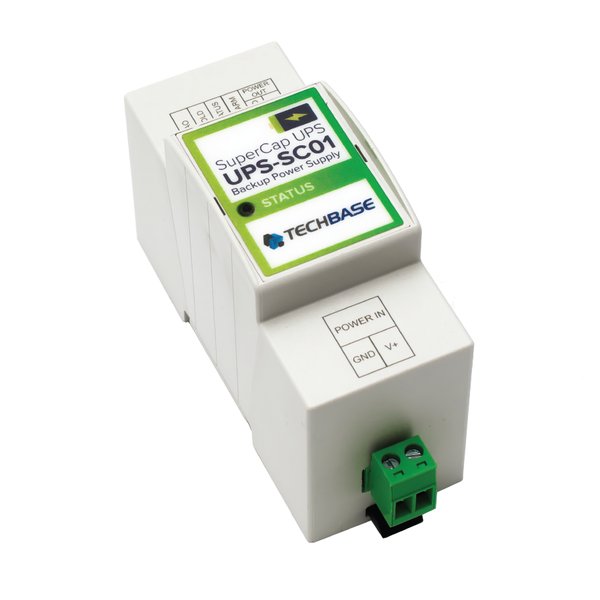

超級電容模組外觀

三種技術的比較與應用場景

為了更清楚地理解 UPS、BBU 和超級電容的優缺點，我們可以從幾個關鍵維度進行比較：

能量密度與功率密度

能量密度是指單位體積或單位質量所儲存的能量，而功率密度是指單位體積或單位質量所能輸出的最大功率。電池，尤其是鋰離子電池，通常具有較高的能量密度，適合需要長時間備份的應用。超級電容則具有極高的功率密度，適合需要快速釋放能量的應用。UPS 和 BBU 作為系統，其整體的能量和功率特性則取決於其內部使用的具體儲能技術（通常是電池或超級電容）。

循環壽命

循環壽命是指設備在性能顯著下降之前可以經歷的充放電循環次數。超級電容在這方面具有壓倒性優勢，其循環壽命通常是電池的數百甚至數千倍。這使得超級電容成為需要頻繁充放電應用中的理想選擇，例如在電壓波動頻繁的環境中提供“ride-through”能力。

超級電容計算示意圖

成本

通常來說，超級電容的單位能量儲存成本目前仍高於傳統電池，尤其是鉛酸電池。然而，由於超級電容的長壽命和低維護需求，從總體擁有成本 (TCO) 的角度來看，在某些應用中，超級電容可能更具成本效益。BBU 和 UPS 的成本則因其規模、功能和內部儲能技術的不同而差異很大。

工作溫度範圍

超級電容通常比電池具有更寬廣的工作溫度範圍，對高溫和低溫的耐受性更好。這減少了對環境控制（如空調）的需求，降低了運行成本，並提高了系統在惡劣環境中的可靠性。

維護

與需要定期檢查、補水（對某些電池類型而言）和更換的電池相比，超級電容通常需要較少的維護，主要限於連接的視覺檢查和緊固。

備份時間

由於能量密度較低，超級電容系統提供的備份時間通常較短，一般在幾秒到幾十秒之間，足以應對短暫的電力中斷或在發電機啟動前提供過渡電力。傳統電池UPS則可以提供更長的備份時間，從幾分鐘到數小時不等。

下表總結了這三種備用電源技術的關鍵特性：

特性	UPS (使用電池)	BBU	超級電容
能量密度	較高	中等偏高	較低
功率密度	中等	中等偏高	非常高
循環壽命	中等 (數百至數千次)	中等至較高	非常長 (數十萬至數百萬次)
充電速度	較慢	較快	非常快
放電特性	電壓相對穩定	電壓相對穩定	電壓線性下降
工作溫度範圍	較窄，對高溫敏感	中等	寬廣
維護需求	較高 (電池更換)	中等	較低
典型備份時間	數分鐘至數小時	數秒至數分鐘	數秒至數十秒
成本 (單位能量)	中等偏低	中等偏高	較高
自放電率	較低	較低	較高 (每天10-20%)

超級電容在 UPS 系統中的潛力

雖然超級電容不適合提供長時間的備份電力，但它們在 UPS 系統中有著巨大的潛力，尤其是在需要應對短暫電力中斷和電壓不穩的應用中。將超級電容整合到 UPS 系統中可以帶來多項優勢：

延長壽命： 超級電容的長壽命意味著 UPS 系統的儲能部分無需像傳統電池那樣頻繁更換，降低了總體擁有成本和維護負擔。
更好的高溫性能： 超級電容對溫度的敏感性較低，可以在高溫環境中穩定運行，減少了對冷卻系統的依賴，特別是在資料中心等高熱環境中。
快速響應： 超級電容能夠快速響應電力變化，提供即時的電力支援，有效處理電壓驟降和瞬時中斷。
環保： 與某些電池類型相比，超級電容不含鉛等有害物質，更符合環保要求。

一些製造商已經開始提供基於超級電容的 UPS 解決方案，這些系統專門設計用於提供短時間的高功率備份，例如在發電機啟動期間提供電力過渡。這些系統特別適用於對電力品質要求極高且能夠在短時間內啟動其他備用電源的應用場景。

這個雷達圖直觀地展示了 UPS（使用電池）、BBU 和超級電容在不同性能維度上的相對表現。可以看出，超級電容在功率密度、循環壽命和充電速度方面表現突出，而 UPS（使用電池）在能量密度和典型備份時間方面具有優勢。BBU 則在各方面表現相對平衡。

應用場景的選擇考量

選擇哪種備用電源技術取決於具體的應用需求和優先順序。以下是一些考量因素：

所需的備份時間： 如果只需要幾秒到幾十秒的備份時間來應對瞬時中斷或啟動發電機，超級電容是個有吸引力的選擇。如果需要數分鐘甚至數小時的備份時間，則傳統電池 UPS 更為適合。
充放電頻率： 對於需要頻繁充放電的應用（如電壓穩定），超級電容的長循環壽命是一個顯著優勢。
環境條件： 在高溫或低溫等惡劣環境中，超級電容的溫度耐受性使其成為更好的選擇。
總體擁有成本： 雖然超級電容的初始成本可能較高，但其長壽命和低維護需求可能降低長期的總體擁有成本。
空間和重量限制： 超級電容通常比提供相同功率的電池更輕巧緊湊，這在空間受限的應用中是一個優勢。

在某些情況下，結合使用不同技術可能是一個理想的解決方案，例如將超級電容用於提供短時高功率“ride-through”能力，並將電池用於提供長時間備份。
