Protocollo I2C: Guida Completa e Dettagliata

Esplora in profondità il funzionamento, le caratteristiche e le applicazioni del protocollo I2C

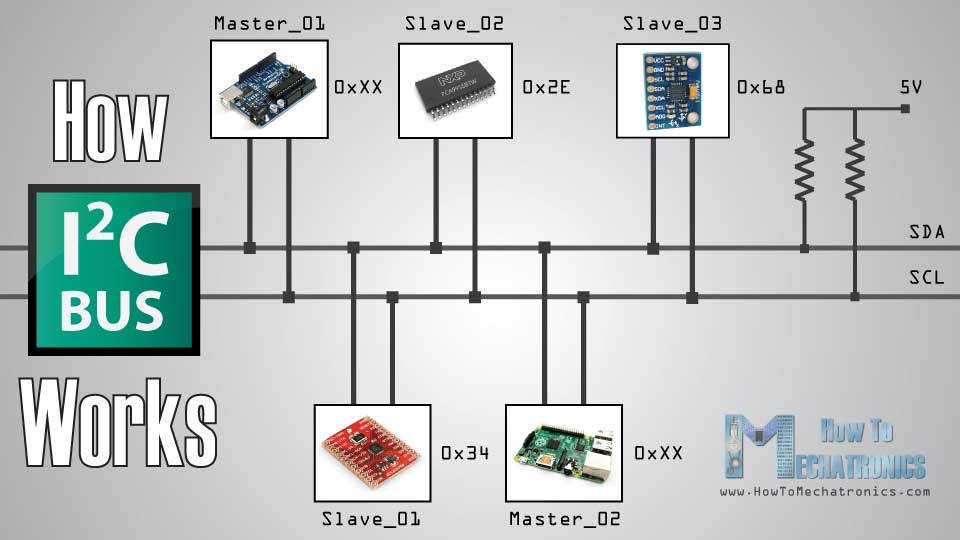

I2C communication setup

Principali Punti Chiave

  • Architettura Master-Slave: Gestisce la comunicazione tra dispositivi tramite un master e più slave.
  • Velocità di Trasmissione Variabile: Supporta diverse modalità di velocità per adattarsi a varie esigenze applicative.
  • Semplicità e Flessibilità: Richiede solo due linee di comunicazione, facilitando l'espandibilità dei sistemi.

Introduzione al Protocollo I2C

Il protocollo I2C (Inter-Integrated Circuit) è un protocollo di comunicazione seriale sincrono standardizzato che permette la comunicazione tra microcontrollori e periferiche su brevi distanze, tipicamente all'interno di una stessa scheda di circuito stampato (PCB). Sviluppato da Philips Semiconductor nel 1982, l'I2C è diventato uno standard de facto nell'industria elettronica grazie alla sua semplicità, flessibilità e capacità di supportare numerosi dispositivi sulla stessa linea di comunicazione.

Caratteristiche Principali del Protocollo I2C

Architettura Master-Slave

L'I2C opera su un'architettura master-slave, dove uno o più dispositivi master controllano la comunicazione e uno o più dispositivi slave rispondono alle richieste del master. Il master è responsabile di generare il segnale di clock e di avviare le comunicazioni, mentre gli slave rispondono ai comandi del master utilizzando un indirizzo univoco.

Linee di Comunicazione

Il protocollo I2C utilizza solo due linee di comunicazione:

  • SDA (Serial Data Line): Trasporta i dati bidirezionali tra i dispositivi.
  • SCL (Serial Clock Line): Fornisce il segnale di clock necessario per sincronizzare la trasmissione dei dati.

Entrambe le linee sono di tipo open-drain, il che significa che solo uno dei dispositivi può tirare le linee verso il basso, mentre un resistor di pull-up le tiene normalmente in stato alto.

Indirizzamento

Ogni dispositivo slave sull'I2C bus possiede un indirizzo univoco, che può essere a 7 o 10 bit. Questo indirizzamento consente di collegare fino a 128 dispositivi su una linea utilizzando indirizzi a 7 bit, o fino a 1024 dispositivi con indirizzi a 10 bit. L'indirizzo è fondamentale per il master al fine di indirizzare correttamente il dispositivo slave desiderato.

Modalità di Velocità

L'I2C supporta diverse modalità di velocità di trasmissione, adattandosi a varie necessità applicative:

  • Standard Mode: Fino a 100 kbit/s.
  • Fast Mode: Fino a 400 kbit/s.
  • Fast Mode Plus: Fino a 1 Mbit/s.
  • High-Speed Mode: Fino a 3,4 Mbit/s.
  • Ultra-Fast Mode: Fino a 5 Mbit/s.

Le diverse modalità permettono di bilanciare la velocità di trasferimento dati con il consumo energetico e la complessità del design del circuito.

Consumo Energetico

Grazie alla sua semplicità e al basso numero di linee utilizzate, l'I2C è particolarmente adatto per applicazioni a basso consumo energetico. Questo lo rende ideale per dispositivi alimentati a batteria o sistemi embedded che richiedono efficienza energetica.

Supporto Multi-Master e Multi-Slave

Il protocollo I2C supporta configurazioni multi-master, consentendo a più master di controllare il bus e di comunicare con i dispositivi slave. Questo aumenta la flessibilità e la scalabilità del sistema, sebbene richieda una gestione accurata dell'arbitraggio e della collisione sul bus.


Funzionamento del Protocollo I2C

La comunicazione I2C avviene in sequenze ben definite di eventi e condizioni. Di seguito è riportato un dettaglio del processo di comunicazione:

1. Start Condition (Condizione di Inizio)

La comunicazione inizia con il master che invia una start condition, abbassando la linea SDA mentre la linea SCL è alta. Questo segnala a tutti i dispositivi presenti sul bus che una nuova comunicazione sta per iniziare.

2. Indirizzamento dello Slave

Dopo la start condition, il master invia l'indirizzo del dispositivo slave con cui intende comunicare, seguito da un bit che indica se la comunicazione sarà in modalità lettura (READ) o scrittura (WRITE). L'indirizzamento può essere a 7 o 10 bit, a seconda della configurazione del dispositivo.

3. Acknowledgment (ACK)

Il dispositivo slave riconosce l'indirizzo inviato rispondendo con un bit di acknowledgment (ACK). Questo bit è fondamentale per confermare che il dispositivo ha ricevuto correttamente l'indirizzo e che è pronto a scambiare dati.

4. Trasmissione dei Dati

Dopo l'ACK, i dati vengono trasferiti in pacchetti di 8 bit. Ogni byte di dati è seguito da un bit di ACK da parte del ricevente. A seconda della direzione della comunicazione, il master può inviare dati allo slave o richiedere dati dallo slave.

5. Stop Condition (Condizione di Fine)

La comunicazione termina con il master che invia una stop condition, alzando la linea SDA mentre la linea SCL è alta. Questo segnala a tutti i dispositivi che la comunicazione è conclusa e il bus I2C è libero per nuove comunicazioni.

Diagramma del Processo di Comunicazione

Di seguito un diagramma semplificato che illustra il flusso di comunicazione I2C:

<!-- Diagramma di esempio -->
<table border="1">
    <tr><th>Fase</th><th>Descrizione</th></tr>
    <tr><td>Start Condition</td><td>Master invia start condition</td></tr>
    <tr><td>Indirizzo Slaves</td><td>Master invia indirizzo slave + R/W</td></tr>
    <tr><td>ACK</td><td>Slave risponde con ACK</td></tr>
    <tr><td>Trasferimento Dati</td><td>Dati trasferiti byte per byte</td></tr>
    <tr><td>ACK</td><td>Ricevente invia ACK dopo ogni byte</td></tr>
    <tr><td>Stop Condition</td><td>Master invia stop condition</td></tr>
</table>

Vantaggi del Protocollo I2C

  • Semplicità: Richiede solo due linee di comunicazione, riducendo la complessità del cablaggio.
  • Flessibilità: Supporta una vasta gamma di dispositivi sulla stessa linea, permettendo espansioni facili del sistema.
  • Compatibilità: È ampiamente supportato da molti produttori di componenti elettronici, facilitando l'integrazione di diverse periferiche.
  • Basso Consumo Energetico: Ideale per applicazioni a batteria grazie al suo design efficiente.
  • Scalabilità: Può gestire fino a 1024 dispositivi con indirizzamento a 10 bit.

Svantaggi del Protocollo I2C

  • Latenza: Le configurazioni multi-master possono introdurre ritardi nella comunicazione.
  • Limitazioni di Distanza: Progettato per brevi distanze, generalmente inferiori a un metro.
  • Velocità Inferiore Rispetto ad Altri Protocolli: Meno performante in termini di trasferimento dati rispetto a protocolli come SPI.
  • Complessità nell'Implementazione Multi-Master: Richiede una gestione accurata dell'arbitraggio e delle collisioni.

Applicazioni Comuni del Protocollo I2C

  • Sensori e Accelerometri: Utilizzato in dispositivi come sensori di temperatura, umidità, pressione e movimento.
  • Memorie EEPROM e Flash: Per la memorizzazione di dati e configurazioni.
  • Display LCD e OLED: Per la visualizzazione di informazioni in dispositivi elettronici.
  • Moduli RTC (Real-Time Clock): Per mantenere il tempo in sistemi embedded e dispositivi IoT.
  • Dispositivi Embedded e Sistemi IoT: Facilita la comunicazione tra microcontrollori e vari moduli periferici.
  • Elettronica di Consumo: Utilizzato in elettrodomestici, smartphone e altri dispositivi consumer.
  • Settore Automotive: Per la comunicazione tra unità di controllo del motore, sensori e altri componenti del veicolo.

Caratteristiche Avanzate del Protocollo I2C

Clock Stretching

Il clock stretching permette ai dispositivi slave di richiedere più tempo per elaborare i dati mantenendo la linea SCL bassa. Questo meccanismo assicura che il master non invii dati troppo rapidamente per lo slave, migliorando l'affidabilità della comunicazione in presenza di dispositivi con tempi di risposta variabili.

Arbitrage e Collision Handling

Nelle configurazioni multi-master, può accadere che più master tentino di controllare il bus simultaneamente. Il protocollo I2C include meccanismi di arbitrage e collision handling per determinare quale master ottiene il controllo del bus senza interrompere la comunicazione o causare errori.

Indirizzamento Dinamico

In alcune implementazioni, l'indirizzo dei dispositivi slave può essere assegnato dinamicamente, permettendo una maggiore flessibilità nella configurazione del sistema senza la necessità di impostare indirizzi fisici fissi.

Implementazione del Protocollo I2C

Configurazione Hardware

Per implementare l'I2C, sono necessarie due resistenze di pull-up sulle linee SDA e SCL. Questi resistori mantengono le linee in stato alto quando non sono attivamente tirate basse dai dispositivi. La scelta del valore dei resistori dipende dalla velocità di comunicazione e dalla capacità del bus.

Interfaccia Software

La maggior parte dei microcontrollori moderni include supporto hardware per l'I2C, facilitando l'implementazione tramite librerie e API specifiche. Le librerie comuni gestiscono le sequenze di start, stop, read, write e acknowledgment, semplificando lo sviluppo del software.

Gestione degli Errori

È essenziale implementare meccanismi di gestione degli errori, come il controllo dell'Acknowledgment e il timeout delle operazioni, per garantire una comunicazione affidabile. La rilevazione di errori consente al sistema di reagire in caso di problemi di comunicazione, come collisioni o dispositivi non rispondenti.

Confronto con Altri Protocolli di Comunicazione

Per comprendere meglio le caratteristiche uniche dell'I2C, è utile confrontarlo con altri protocolli di comunicazione come SPI (Serial Peripheral Interface) e UART (Universal Asynchronous Receiver-Transmitter).

Caratteristica I2C SPI UART
Numero di Linee 2 (SDA, SCL) 4 (MOSI, MISO, SCLK, SS) 2 (TX, RX)
Architettura Master-Slave Master-Slave Punto a Punto
Velocità Fino a 5 Mbps Fino a 50 Mbps Fino a 1 Mbps
Indirizzamento Sì, 7 o 10 bit No, utilizza chip select No, punto a punto
Complessità Media Bassa Bassa
Uso Comuni Sensori, EEPROM, Display Storage, Display ad alta velocità Comunicazioni seriali tra computer e periferiche

Considerazioni nella Scelta del Protocollo

La scelta tra I2C, SPI e UART dipende dalle esigenze specifiche dell'applicazione, come la velocità di trasferimento dati, il numero di dispositivi, la distanza di comunicazione e la complessità del sistema. L'I2C è preferibile quando si richiedono molteplici dispositivi sulla stessa linea con una complessità minima del cablaggio, mentre SPI è ideale per applicazioni ad alta velocità e UART per comunicazioni punto a punto semplici.


Applicazioni Avanzate e Tendenze Future

I2C nei Sistemi IoT

Con l'espansione dell'Internet delle Cose (IoT), l'I2C gioca un ruolo cruciale nella comunicazione tra sensori, attuatori e microcontrollori. La sua capacità di gestire numerosi dispositivi con un cablaggio minimo lo rende ideale per ambienti con limitate risorse fisiche.

Integrazione con Microcontrollori Avanzati

Molti microcontrollori moderni integrano supporto hardware avanzato per l'I2C, che include funzionalità come buffering dei dati, generazione automatica di segnali di clock e gestione degli errori, riducendo il carico sul processore principale e migliorando l'efficienza del sistema.

Sicurezza nella Comunicazione I2C

Con l'aumentare delle applicazioni connesse, è diventato importante implementare misure di sicurezza nelle comunicazioni I2C. Ciò include l'autenticazione dei dispositivi slave, la cifratura dei dati trasmessi e la protezione contro gli attacchi di man-in-the-middle, garantendo la sicurezza e l'integrità dei dati scambiati.

Evoluzioni Tecnologiche

Le future evoluzioni del protocollo I2C prevedono un aumento delle velocità di trasferimento, miglioramenti nell'efficienza energetica e l'integrazione con protocolli wireless per estendere le capacità di comunicazione oltre i limiti fisici tradizionali. Questi sviluppi mirano a rendere l'I2C ancora più versatile e adatto a nuove applicazioni emergenti.

Conclusione

Il protocollo I2C rimane una scelta affidabile e versatile per la comunicazione tra microcontrollori e dispositivi periferici in una vasta gamma di applicazioni elettroniche. La sua semplicità, flessibilità e capacità di gestire numerosi dispositivi con un cablaggio minimo lo rendono ideale per sistemi embedded, IoT e altre applicazioni moderne. Nonostante alcune limitazioni in termini di velocità e distanza, l'I2C continua a evolversi per soddisfare le esigenze crescenti dell'industria elettronica, mantenendo la sua posizione come uno dei protocolli di comunicazione più utilizzati e apprezzati.
