Componentes Internos de la Computadora Conectados a la Tarjeta Madre

Explorando la columna vertebral de tu sistema informático

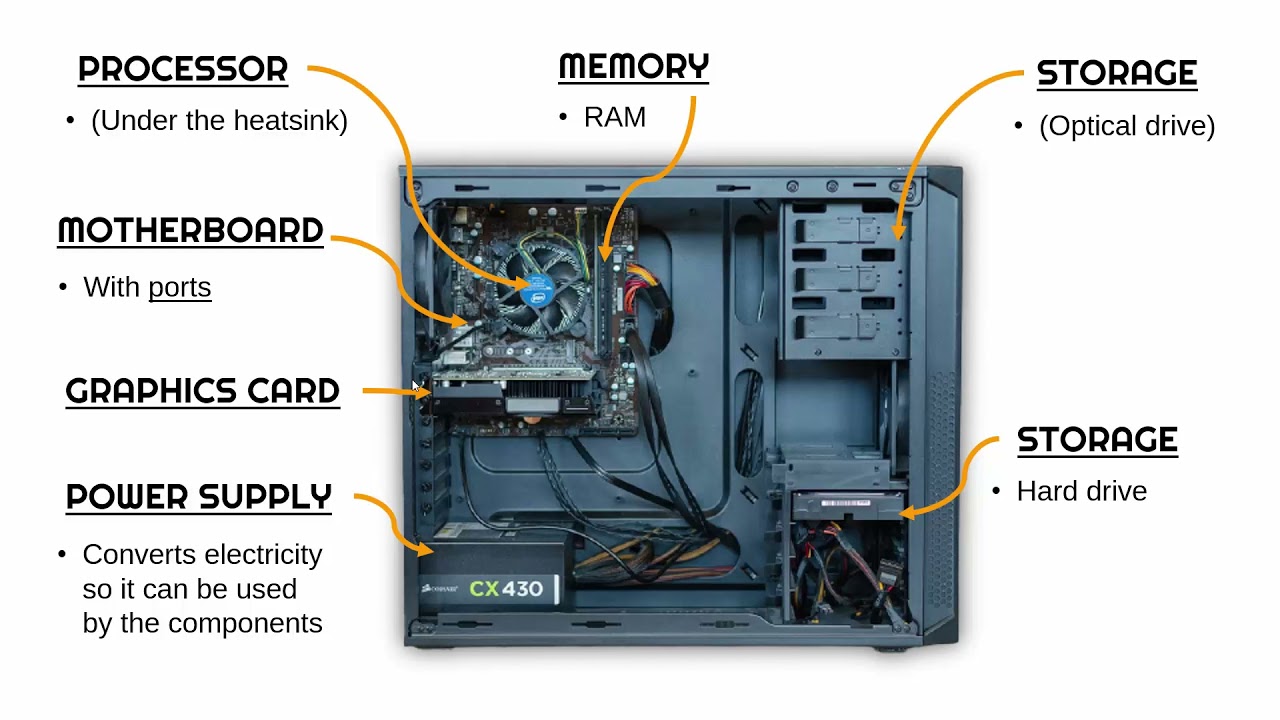

motherboard components computer interior

Principales Aspectos a Destacar

Interconexión y Comunicación: La tarjeta madre facilita la comunicación eficiente entre todos los componentes internos.
Gestión de Energía: Proporciona la energía necesaria para el funcionamiento óptimo de cada componente.
Expansibilidad y Actualización: Permite la incorporación de componentes adicionales y actualizaciones para mejorar el rendimiento.

Introducción

La tarjeta madre, también conocida como placa base o motherboard, es el componente central de una computadora. Actúa como el principal circuito impreso que conecta y coordina todos los componentes internos, permitiendo que trabajen juntos de manera armoniosa y eficiente. Sin la tarjeta madre, una computadora no podría operar, ya que es responsable de distribuir energía, datos y comandos a todos los demás componentes del sistema.

Componentes Internos Conectados a la Tarjeta Madre

Unidad Central de Procesamiento (CPU)

La CPU, o Unidad Central de Procesamiento, es el cerebro de la computadora. Se conecta a la tarjeta madre a través de un zócalo específico, conocido como CPU Socket. La CPU es responsable de interpretar y ejecutar las instrucciones de los programas, realizando cálculos y procesando datos. La eficiencia y velocidad de la CPU son cruciales para el rendimiento general del sistema.

Memoria de Acceso Aleatorio (RAM)

La memoria RAM es esencial para el almacenamiento temporal de datos y programas que la CPU necesita acceder rápidamente. Se conecta a la tarjeta madre mediante ranuras denominadas DIMM Slots. La cantidad y velocidad de la RAM determinan la capacidad del sistema para manejar múltiples tareas y aplicaciones simultáneamente, influenciando directamente la fluidez y rapidez de las operaciones informáticas.

Chipset

El chipset es un conjunto de circuitos integrados que gestionan la comunicación entre la CPU, la memoria RAM y otros componentes periféricos. Tradicionalmente, el chipset se divide en dos partes: el Northbridge y el Southbridge, aunque en diseños más modernos, estas funciones están integradas en un solo chip. El chipset determina las capacidades de expansión y las velocidades de transferencia de datos dentro del sistema.

Ranuras de Expansión

Las ranuras de expansión, como PCI y PCI Express (PCIe), permiten la conexión de tarjetas de expansión que mejoran y amplían las capacidades del sistema. Estas tarjetas pueden incluir tarjetas gráficas, tarjetas de sonido, tarjetas de red y otras interfaces especializadas. Las ranuras PCIe, en particular, ofrecen mayores velocidades de transferencia de datos, siendo ideales para componentes de alto rendimiento como las tarjetas gráficas avanzadas.

Unidades de Almacenamiento

Los dispositivos de almacenamiento, como los discos duros (HDD) y las unidades de estado sólido (SSD), se conectan a la tarjeta madre a través de puertos SATA o interfaces M.2. Estos dispositivos almacenan datos de manera permanente, incluyendo el sistema operativo, aplicaciones y archivos personales. Las SSD, especialmente, ofrecen velocidades de lectura y escritura significativamente superiores a las de los HDD, mejorando notablemente los tiempos de arranque y carga de aplicaciones.

BIOS/UEFI

El BIOS (Sistema Básico de Entrada/Salida) o UEFI (Interfaz de Firmware Extensible Unificada) es un firmware almacenado en un chip de memoria no volátil en la tarjeta madre. Su función principal es iniciar el sistema al encender la computadora, verificar y configurar el hardware, y cargar el sistema operativo. El BIOS/UEFI también permite a los usuarios ajustar configuraciones de hardware a través de un menú de configuración.

Conectores de Alimentación

Los conectores de alimentación, como los conectores ATX y ATX 12V, suministran la energía necesaria para operar la tarjeta madre y sus componentes conectados. Estos conectores aseguran una distribución estable y adecuada de la energía eléctrica, protegiendo los componentes de posibles fluctuaciones y garantizando un funcionamiento fiable del sistema.

Tarjeta Gráfica

La tarjeta gráfica, ya sea integrada en la CPU o como una tarjeta de expansión dedicada, se conecta a la tarjeta madre a través de una ranura PCIe. Su principal función es procesar y generar las señales de video que se muestran en el monitor. Las tarjetas gráficas dedicadas ofrecen un rendimiento superior en tareas gráficas intensivas, como juegos, edición de video y diseño 3D.

Sistema de Refrigeración

Los sistemas de refrigeración, incluyendo ventiladores y disipadores de calor, se conectan a la tarjeta madre mediante conectores específicos (como CPU_FAN y SYS_FAN). Mantener una temperatura adecuada es crucial para el rendimiento y la durabilidad de los componentes internos, evitando el sobrecalentamiento y asegurando un funcionamiento estable del sistema.

Batería CMOS

La batería CMOS es una pequeña pila que alimenta la memoria CMOS, la cual almacena la configuración del BIOS/UEFI y la hora del sistema cuando la computadora está apagada. Esta batería asegura que la configuración del sistema se mantenga intacta y que la hora y fecha sean precisas, incluso sin una fuente de energía externa.

Puertos Traseros

Los puertos traseros de la tarjeta madre incluyen una variedad de interfaces que permiten la conexión de periféricos externos, como puertos USB, puertos de audio, puertos de red y otros conectores especializados. Estos puertos facilitan la interacción del usuario con la computadora, permitiendo la conexión de dispositivos como teclados, ratones, impresoras, monitores y unidades de almacenamiento externas.

Conectores del Panel Frontal

Los conectores del panel frontal permiten la conexión de los botones de encendido, reinicio y LEDs del panel frontal del chasis de la computadora. Estos conectores aseguran que el usuario pueda interactuar fácilmente con el sistema, controlando funciones básicas como el encendido y apagado del equipo.

Tabla de Componentes y Funciones

Componente	Función Principal	Conector en la Tarjeta Madre
CPU	Ejecutar instrucciones y procesar datos	Zócalo del CPU
RAM	Almacenamiento temporal de datos y programas	Ranuras DIMM
Chipset	Gestionar comunicaciones entre CPU, RAM y periféricos	Integrado en la placa base
Tarjeta Gráfica	Procesar y generar señales de video	Ranura PCIe x16
SSD/HDD	Almacenamiento permanente de datos y programas	Puertos SATA/M.2
BIOS/UEFI	Iniciar el sistema y gestionar configuraciones de hardware	Integrado en la placa base
Conectores de Alimentación	Suministrar energía a la placa base y componentes	Conectores ATX/ATX 12V

Expansibilidad y Actualización

La tarjeta madre no solo sirve para conectar los componentes básicos de una computadora, sino que también ofrece opciones de expansión y actualización. Las ranuras de expansión permiten agregar tarjetas adicionales que mejoran las capacidades del sistema, como tarjetas de sonido de alta calidad, controladores de red avanzados, tarjetas de captura de video y más. Esta modularidad facilita la personalización del sistema según las necesidades específicas del usuario, permitiendo actualizaciones sencillas a medida que emergen nuevas tecnologías.

Gestión de Energía

La gestión de energía es una función crítica de la tarjeta madre. A través de sus conectores de alimentación, distribuye la energía eléctrica de manera eficiente y estable a todos los componentes internos. Además, la tarjeta madre incorpora mecanismos para regular el voltaje y proteger los componentes de posibles sobrecargas o fluctuaciones. Una adecuada gestión de energía no solo asegura el funcionamiento óptimo del sistema, sino que también prolonga la vida útil de los componentes.

Interconexión y Comunicación

La tarjeta madre es el centro neurálgico de la interconexión entre los distintos componentes de la computadora. Utiliza buses de datos y líneas de señal para facilitar la comunicación rápida y eficiente entre la CPU, la RAM, el almacenamiento y los periféricos. La velocidad y ancho de banda de estos buses determinan la rapidez con la que puede transferirse la información dentro del sistema, afectando directamente al rendimiento global de la computadora.

Sistema de Refrigeración

Mantener una temperatura adecuada es crucial para el funcionamiento estable de la computadora. La tarjeta madre proporciona conectores para sistemas de refrigeración, incluyendo ventiladores y disipadores de calor, que ayudan a disipar el calor generado por componentes como la CPU y la GPU. Un sistema de refrigeración eficiente previene el sobrecalentamiento, evitando posibles daños y asegurando un rendimiento continuo y confiable.

Importancia de la Selección de la Tarjeta Madre

Elegir la tarjeta madre adecuada es fundamental para construir un sistema informático equilibrado y eficiente. Factores como el tipo de zócalo de la CPU, el soporte para la memoria RAM, las opciones de expansión disponibles, y las características de gestión de energía deben ser considerados cuidadosamente. Una tarjeta madre bien seleccionada no solo garantiza compatibilidad con los componentes actuales, sino que también ofrece posibilidad de futuras actualizaciones, maximizando la inversión a largo plazo.

Conclusión

En resumen, la tarjeta madre es el corazón de cualquier computadora, conectando y coordinando una variedad de componentes esenciales que permiten el funcionamiento eficiente del sistema. Desde la CPU y la memoria RAM hasta las opciones de expansión y gestión de energía, cada elemento conectado a la tarjeta madre juega un papel crucial en el rendimiento y la capacidad general del equipo. Comprender cómo interactúan estos componentes no solo es fundamental para el ensamblaje y mantenimiento de computadoras, sino también para optimizar su rendimiento y adaptabilidad a las necesidades cambiantes de los usuarios. La evolución constante de la tecnología informática resalta la importancia de una tarjeta madre versátil y robusta, capaz de integrar y soportar las innovaciones que definen el funcionamiento de las computadoras modernas.
