Desentrañando los Secretos del Control: ¿Cómo la Retroalimentación Modela Nuestros Sistemas?

Una inmersión profunda en el mecanismo que permite a los sistemas autoajustarse para alcanzar la precisión y estabilidad deseadas.

Aspectos Destacados del Control por Retroalimentación

Autocorrección Dinámica: Los sistemas de control por retroalimentación utilizan la información de su propia salida para detectar desviaciones (errores) respecto a un objetivo y realizar ajustes continuos, mejorando la precisión y adaptabilidad.
Estabilidad y Precisión Mejoradas: La retroalimentación negativa, el tipo más común, es crucial para mantener la estabilidad del sistema, minimizar el impacto de perturbaciones externas y reducir los efectos de no linealidades o variaciones en los componentes.
Aplicaciones Universales: Este principio no se limita a la ingeniería; se encuentra en sistemas biológicos (homeostasis), procesos industriales, tecnología (termostatos, control de crucero), e incluso en la administración y la economía.

¿Qué es el Control por Retroalimentación?

Definición y Principios Fundamentales

El control como un sistema de retroalimentación, también conocido como realimentación o control en bucle cerrado, es un mecanismo fundamental en el cual la salida de un sistema se mide y se reintroduce a la entrada para influir y ajustar su comportamiento. El objetivo principal es mantener la variable de salida del sistema en un valor deseado, conocido como punto de referencia o consigna (setpoint), a pesar de las perturbaciones externas o cambios internos.

Este proceso implica una comparación continua entre el estado actual del sistema (la salida medida) y el estado deseado. La diferencia entre estos dos valores, denominada "señal de error", es utilizada por un controlador para generar una acción correctiva que modifica la entrada del sistema, buscando minimizar dicho error y, por ende, llevar la salida al valor deseado.

Componentes Clave de un Sistema de Retroalimentación

Un sistema de control por retroalimentación típico se compone de varios elementos interconectados:

Proceso (o Planta): Es el sistema físico o proceso cuyo comportamiento se desea controlar (por ejemplo, un motor, un horno, un reactor químico).
Sensor (Elemento de Medición): Dispositivo que mide la variable de salida actual del proceso (por ejemplo, un termómetro, un tacómetro, un sensor de presión).
Punto de Referencia (Setpoint): Es el valor deseado para la variable de salida.
Comparador (Detector de Error): Compara la señal de salida medida por el sensor con el punto de referencia y calcula la diferencia (error).
Controlador: Es el "cerebro" del sistema. Procesa la señal de error y determina la acción de control necesaria para corregir la desviación.
Actuador (Elemento de Control Final): Dispositivo que implementa la acción de control decidida por el controlador, modificando directamente una entrada del proceso (por ejemplo, una válvula, un calentador, un motor).

Diagrama de un sistema de control retroalimentado

Diagrama ilustrativo de un sistema de control retroalimentado, mostrando sus componentes principales y el flujo de señales.

¿Cómo Funciona el Bucle de Retroalimentación?

El Ciclo de Corrección Continua

El funcionamiento de un sistema de control por retroalimentación se basa en un ciclo cerrado y continuo de medición, comparación y corrección. Este "bucle de realimentación" permite al sistema adaptarse dinámicamente a las condiciones cambiantes y mantener el rendimiento deseado.

Medición: El sensor monitorea constantemente la variable de salida del proceso.
Comparación: La salida medida se envía al comparador, donde se resta del valor de referencia para obtener la señal de error. Si la salida es igual a la referencia, el error es cero.
Procesamiento: El controlador recibe la señal de error y, basándose en su lógica de control (por ejemplo, proporcional, integral, derivativo - PID), calcula la acción de control adecuada.
Actuación: El actuador recibe la señal del controlador y la traduce en una acción física que ajusta una entrada del proceso (por ejemplo, abrir más una válvula, aumentar la potencia de un calentador).
Respuesta del Proceso: El ajuste en la entrada del proceso provoca un cambio en su salida.
Repetición: El sensor mide la nueva salida, y el ciclo se repite, permitiendo al sistema converger hacia el punto de referencia y mantenerse allí.

Este ciclo asegura que cualquier desviación del valor deseado, ya sea por perturbaciones externas (cambios en la carga, temperatura ambiente) o internas (desgaste de componentes), sea detectada y corregida automáticamente.

Mapa Conceptual del Sistema de Control por Retroalimentación

El siguiente mapa mental visualiza los componentes interconectados y el flujo de información dentro de un sistema de control por retroalimentación típico. Comienza con el punto de referencia deseado y sigue a través del proceso, la medición de la salida, la comparación para generar una señal de error, y la acción del controlador para ajustar el sistema, cerrando así el bucle.

mindmap root["Sistema de Control por Retroalimentación"] id1["Entrada del Sistema"] id1_1["Punto de Referencia (Setpoint)
Valor Deseado"] id2["Componentes Centrales"] id2_1["Comparador
(Calcula Error = Referencia - Salida Medida)"] id2_2["Controlador
(Procesa Error, Decide Acción)"] id2_3["Actuador
(Ejecuta Acción de Control)"] id2_4["Proceso/Planta
(Sistema a Controlar)"] id3["Salida del Sistema"] id3_1["Variable de Salida
(Resultado Actual del Proceso)"] id4["Bucle de Retroalimentación"] id4_1["Sensor
(Mide Variable de Salida)"] id4_2["Señal de Retroalimentación
(Información de Salida hacia Entrada)"] id5["Perturbaciones
(Factores Externos/Internos que Afectan al Proceso)"] id6["Objetivo Principal"] id6_1["Minimizar Error"] id6_2["Mantener Estabilidad"] id6_3["Alcanzar y Mantener Consigna"] id6_4["Rechazar Perturbaciones"]

Tipos Fundamentales de Retroalimentación

La retroalimentación puede clasificarse principalmente en dos tipos, según cómo la señal de salida reingresada afecta al sistema: negativa y positiva.

Retroalimentación Negativa: La Clave de la Estabilidad

Funcionamiento y Ejemplos

La retroalimentación negativa es el tipo más común y fundamental en los sistemas de control. Su característica principal es que la acción correctiva generada se opone a la desviación detectada. Es decir, si la salida es mayor que el valor de referencia, la retroalimentación negativa actuará para disminuirla, y viceversa. Esto tiene un efecto estabilizador, ayudando al sistema a mantener el equilibrio y la precisión alrededor del punto de referencia.

Ventajas Clave:

Estabilidad: Reduce las oscilaciones y ayuda a mantener el sistema en un estado de equilibrio.
Precisión: Permite alcanzar y mantener la salida muy cerca del valor deseado.
Reducción de Sensibilidad: Disminuye el impacto de las variaciones en los parámetros del sistema y de las perturbaciones externas.
Linealización: Puede compensar no linealidades inherentes al proceso.

Ejemplos Comunes:

Termostato: Si la temperatura de una habitación sube por encima del valor設定, el termostato apaga la calefacción (o enciende el aire acondicionado). Si baja, enciende la calefacción.
Control de Crucero en un Automóvil: Si el coche disminuye la velocidad en una pendiente ascendente, el sistema aumenta la aceleración para mantener la velocidad seleccionada.
Homeostasis Biológica: La regulación de la temperatura corporal, los niveles de glucosa en sangre o la presión arterial en los seres vivos son ejemplos de retroalimentación negativa.
Válvula de Flotador: Un ejemplo histórico, usado por los griegos, que regula el nivel del agua en un tanque cerrando la entrada cuando el nivel es alto.

Retroalimentación Positiva: Impulso y Crecimiento

Funcionamiento y Ejemplos

En la retroalimentación positiva, la señal de salida reingresada refuerza o amplifica la desviación original. Si la salida aumenta, la retroalimentación positiva la hará aumentar aún más, y si disminuye, la hará disminuir más. Este tipo de retroalimentación tiende a alejar al sistema del equilibrio y puede conducir a un crecimiento exponencial o a la inestabilidad (oscilaciones crecientes o saturación).

Aunque menos común en sistemas de control diseñados para la estabilidad, la retroalimentación positiva tiene aplicaciones específicas:

Procesos de Crecimiento: En reacciones en cadena (como una explosión nuclear) o en ciertos procesos biológicos (como las contracciones uterinas durante el parto, donde la oxitocina liberada estimula más contracciones).
Conmutación Rápida: En circuitos electrónicos como los comparadores con histéresis (triggers de Schmitt) para asegurar una conmutación limpia y evitar rebotes.
Osciladores: Algunos circuitos osciladores utilizan retroalimentación positiva para generar señales periódicas.

En muchos sistemas de control, la retroalimentación positiva no controlada es indeseable, ya que puede llevar al sistema a estados extremos o inoperables.

Tabla Comparativa: Retroalimentación Negativa vs. Positiva

La siguiente tabla resume las diferencias clave entre los dos tipos principales de retroalimentación en sistemas de control:

Característica	Retroalimentación Negativa	Retroalimentación Positiva
Efecto Principal	Estabiliza el sistema, reduce el error y las desviaciones.	Amplifica la desviación, puede desestabilizar el sistema.
Objetivo Común	Mantener el sistema en o cerca de un punto de ajuste (setpoint). Regulación.	Impulsar un cambio rápido, crecimiento exponencial o conmutación.
Respuesta al Error/Desviación	Contrarresta la desviación (acción correctiva opuesta).	Refuerza la desviación (acción correctiva en la misma dirección).
Estabilidad del Sistema	Generalmente aumenta la estabilidad y robustez.	Puede disminuir la estabilidad, llevar a oscilaciones, saturación o comportamiento caótico si no se controla.
Ejemplos Típicos	Termostato, control de crucero, piloto automático, homeostasis (regulación de glucosa, temperatura corporal).	Reacciones en cadena, avalanchas, pánico colectivo, contracciones del parto, algunos osciladores electrónicos.
Uso Predominante en Control	Fundamental y extensamente utilizada para regulación y seguimiento.	Menos común para control de estabilidad; usada en aplicaciones específicas donde se busca amplificación o conmutación.

Análisis Comparativo de Tipos de Retroalimentación

Este gráfico de radar ilustra una comparación cualitativa entre la retroalimentación negativa y positiva en función de varios atributos clave del sistema de control. La retroalimentación negativa generalmente sobresale en aspectos como la estabilidad y la precisión, cruciales para la regulación. En contraste, la retroalimentación positiva puede impulsar una respuesta rápida y un crecimiento significativo, pero a menudo a expensas de la estabilidad inherente del sistema.

Ventajas Significativas del Control por Retroalimentación

Los sistemas de control que incorporan retroalimentación ofrecen numerosas ventajas sobre los sistemas de lazo abierto (sin retroalimentación):

Mayor Precisión: Al comparar continuamente la salida real con la deseada y corregir el error, se logra una mayor exactitud en el mantenimiento del punto de referencia.
Rechazo de Perturbaciones: Son capaces de compensar los efectos de perturbaciones externas e internas imprevistas que podrían desviar la salida del valor deseado.
Mejora de la Estabilidad: La retroalimentación negativa, en particular, tiende a estabilizar los sistemas, incluso aquellos que serían inestables en lazo abierto.
Reducción de la Sensibilidad a Variaciones de Parámetros: Hacen que el comportamiento del sistema sea menos dependiente de las variaciones en las características de sus componentes (por ejemplo, debido al envejecimiento o cambios ambientales).
Mejora de la Respuesta Transitoria y de Régimen Permanente: Permiten modelar la respuesta del sistema para que sea más rápida, con menos sobreimpulso o para eliminar errores en estado estacionario.
Adaptabilidad: Pueden ajustarse a cambios en las condiciones del entorno o del propio sistema, manteniendo un rendimiento óptimo.
Reducción de Efectos No Lineales: La retroalimentación puede ayudar a linealizar el comportamiento de sistemas que intrínsecamente no son lineales.

Desafíos y Consideraciones en la Implementación

A pesar de sus ventajas, el diseño e implementación de sistemas de control por retroalimentación presentan ciertos desafíos:

Complejidad y Costo: Requieren componentes adicionales como sensores y controladores, lo que puede aumentar la complejidad y el costo del sistema.
Potencial de Instabilidad: Un diseño inadecuado del controlador, especialmente con retardos significativos en el bucle de retroalimentación, puede llevar a oscilaciones o inestabilidad, incluso con retroalimentación negativa.
Ruido en la Medición: Los sensores pueden introducir ruido en la señal de retroalimentación, lo que podría ser amplificado por el controlador si no se filtra adecuadamente, afectando el rendimiento.
Necesidad de Modelado Preciso: Un buen diseño de control a menudo requiere un modelo matemático razonablemente preciso del proceso a controlar, lo cual puede ser difícil de obtener para sistemas complejos.
Ajuste del Controlador (Tuning): Encontrar los parámetros óptimos del controlador (por ejemplo, ganancias PID) para un rendimiento deseado puede ser un proceso iterativo y desafiante.

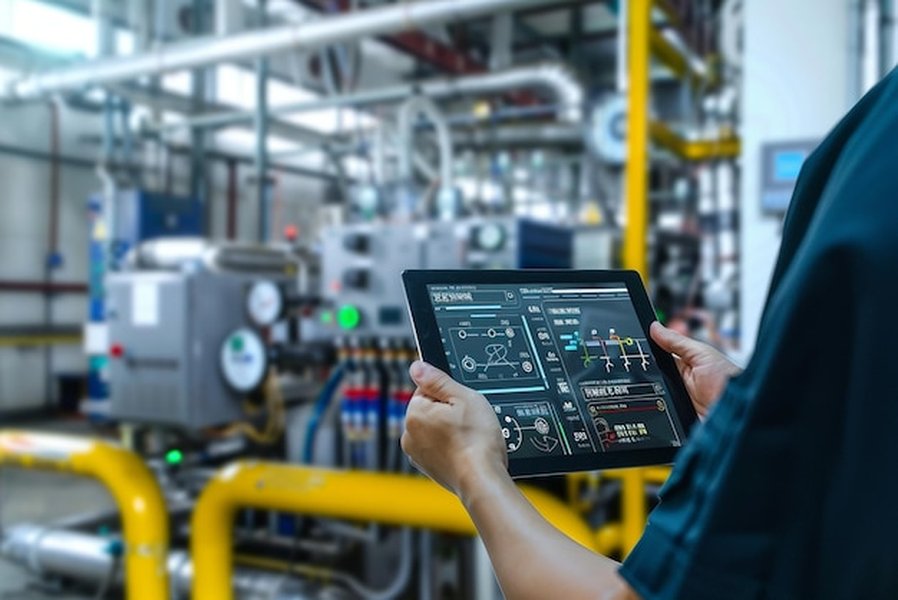

Control industrial inteligente mediante tablet y automatización

La implementación de sistemas de control por retroalimentación es fundamental en la industria moderna para optimizar procesos y asegurar la calidad.

Aplicaciones Prácticas en Diversos Campos

El principio del control por retroalimentación es omnipresente y se aplica en una vasta gama de disciplinas:

Ingeniería y Tecnología

Control de Procesos Industriales: Regulación de temperatura, presión, flujo, nivel y composición en plantas químicas, refinerías, y centrales eléctricas.
Automoción: Control de crucero, sistemas de frenado antibloqueo (ABS), control de estabilidad electrónico (ESC), control de tracción, y gestión del motor.
Aeroespacial: Sistemas de piloto automático en aeronaves, control de actitud de satélites y guiado de cohetes.
Robótica: Control de posición y movimiento de brazos robóticos, navegación de robots móviles.
Electrónica de Consumo: Termostatos en electrodomésticos, sistemas de control de volumen automático en equipos de audio, enfoque automático en cámaras.
Sistemas de Climatización (HVAC): Mantenimiento de temperatura y humedad en edificios.

Biología y Sistemas Naturales

Homeostasis: Mecanismos fisiológicos que mantienen estables las condiciones internas del cuerpo (temperatura, pH sanguíneo, niveles de glucosa, presión arterial). Por ejemplo, la liberación de insulina para reducir el azúcar en sangre es un sistema de retroalimentación negativa.
Regulación Poblacional: Interacciones depredador-presa pueden exhibir ciclos de retroalimentación.
Procesos Ecológicos: Ciclos de nutrientes y balances energéticos en ecosistemas.

Economía y Administración

Política Monetaria: Los bancos centrales ajustan las tasas de interés (entrada) en respuesta a indicadores económicos como la inflación y el desempleo (salidas) para estabilizar la economía.
Gestión de Inventarios: Las empresas ajustan los niveles de producción y pedidos basándose en las ventas actuales y los niveles de stock.
Control de Calidad: Se toman muestras de la producción (salida), se comparan con estándares (referencia) y se ajustan los procesos si se detectan desviaciones.
Evaluación del Desempeño: En administración, la retroalimentación sobre el desempeño de los empleados se utiliza para corregir y mejorar su rendimiento.

Este video ofrece una introducción visual y conceptual al funcionamiento de los sistemas de control por retroalimentación y la obtención de la función de transferencia a lazo cerrado, fundamental en la teoría de control.

Preguntas Frecuentes (FAQ)

¿Cuál es la diferencia principal entre un sistema de control de lazo abierto y uno de lazo cerrado (con retroalimentación)? ▾

Un sistema de control de lazo abierto no utiliza la información de la salida para ajustar su acción de control. Simplemente ejecuta una acción predeterminada basada en la entrada de referencia, sin saber si el resultado fue el esperado. Es como un tostador que funciona por un tiempo fijo sin importar si el pan está más o menos tostado.

En cambio, un sistema de control de lazo cerrado (con retroalimentación) mide la salida, la compara con la referencia y utiliza la diferencia (error) para ajustar continuamente su acción. Esto le permite corregir desviaciones y adaptarse a perturbaciones. Un ejemplo es un horno con termostato que ajusta el calor para mantener la temperatura deseada.

¿Por qué la retroalimentación negativa es más común en los sistemas de control? ▾

La retroalimentación negativa es más común porque su naturaleza es inherentemente estabilizadora. Actúa para contrarrestar las desviaciones de la salida respecto al valor deseado, ayudando al sistema a mantener el equilibrio, la precisión y la robustez frente a perturbaciones. La mayoría de las aplicaciones de control buscan mantener un estado o seguir una trayectoria, lo cual se logra eficazmente con este tipo de retroalimentación.

¿Puede un sistema tener tanto retroalimentación positiva como negativa? ▾

Sí, algunos sistemas complejos, especialmente en biología (por ejemplo, la regulación hormonal) o en ingeniería avanzada, pueden incorporar múltiples bucles de retroalimentación, algunos positivos y otros negativos. A menudo, la retroalimentación negativa domina para mantener la estabilidad general, mientras que bucles de retroalimentación positiva pueden activarse bajo condiciones específicas para lograr respuestas rápidas o transiciones de estado, usualmente contenidos o limitados por otros mecanismos de control.

¿Cuáles son los componentes esenciales de un sistema de control por retroalimentación? ▾

Los componentes esenciales son:

Proceso (o Planta): El sistema que se está controlando.
Sensor: Mide la variable de salida del proceso.
Punto de Referencia (Setpoint): El valor deseado para la salida.
Comparador: Calcula el error (diferencia entre la referencia y la salida medida).
Controlador: Decide la acción correctiva basada en el error.
Actuador: Implementa la acción de control sobre el proceso.

¿Existen desventajas en el uso de sistemas de control por retroalimentación? ▾

Sí, algunas desventajas o desafíos incluyen:

Mayor complejidad y costo: Debido a la necesidad de sensores, controladores y lógica de control.
Potencial de inestabilidad: Si el controlador no está bien diseñado o si hay retardos significativos en el bucle, el sistema puede volverse inestable y oscilar.
Ruido de los sensores: El ruido en la señal medida puede ser amplificado si no se maneja adecuadamente, afectando el rendimiento.
Necesidad de ajuste (tuning): Los parámetros del controlador deben ajustarse correctamente para lograr el rendimiento deseado, lo cual puede ser un proceso complejo.
