Anwendungen und Vorteile von Copper Plating mit Laser-Kontaktöffnung

Erfahren Sie, wie Laser-Technologie und Kupferplattierung traditionelle Verfahren revolutionieren

Highlights

Hohe Präzision: Lasertechnologien ermöglichen präzise und kontrollierte Kontaktöffnungen für feine Metallisierung.
Kosteneffizienz und Materialeinsparung: Selektives Aufbringen von Kupfer reduziert Materialaufwand und Kosten.
Vielfältige Anwendungsbereiche: Von Solarzellen über Elektronik bis hin zu Medizintechnik lassen sich Vielseitigkeitsvorteile realisieren.

Einleitung

Die Kombination von Copper Plating (Kupferbeschichtung) mit Laser-Kontaktöffnung stellt eine innovative Alternative zu herkömmlichen metallisierungsverfahren dar. Diese Technologie wird zunehmend in diversen Industriezweigen eingesetzt, um feine und präzise Strukturen herzustellen. Insbesondere in der Solarzellentechnologie, in der Elektronik sowie in anderen High-Tech-Anwendungen erweist sich die Integration von Laser-Technologien als bahnbrechend. Im Folgenden werden detailliert Anwendungen, technische Vorteile und wirtschaftliche Aspekte dieser Technologie beschrieben.

Anwendungen von Copper Plating mit Laser-Kontaktöffnung

Solarzellentechnologien

TOPCon (Tunnel Oxide Passivated Contact) Solarzellen

Bei der Herstellung von TOPCon-Solarzellen wird eine Kombination aus Laser-Kontaktöffnung (LCO) und Plattierung mit Nickel/Kupfer/ Silber genutzt, um hochleitfähige und sehr schmale Gitterlinien zu erzeugen. Laser werden präzise eingesetzt, um Lupen im Antireflexions- (ARC-) Schicht zu öffnen, sodass nachfolgend dünne Kupferschichten aufgebracht werden können. Dieser Prozess ermöglicht eine Verringerung des Abschattungsverlusts und reduziert gleichzeitig den Kontaktwiderstand, was die Energieumwandlungseffizienz der Solarzellen verbessert.

Heterojunction (HJT) Solarzellen

Auch in HJT-Solarzellen wird die Kombination aus Laser Pattern Transfer und Copper Plating eingesetzt. Durch den Einsatz von Lasern können sehr feine und komplexe Kontaktmuster erzeugt werden, die letztendlich zu einer verbesserten elektrischen Leistung und Ermöglichung von bifazialen Zellarchitekturen führen. Die effiziente Metallisierung optimiert nicht nur die Kontakte, sondern trägt auch zu einer besonderen Anpassungsfähigkeit an verschiedene Zelltypen und Bauelemente bei.

Elektronik und Leiterplattenfertigung

Selektive Fertigung von Kupferspuren

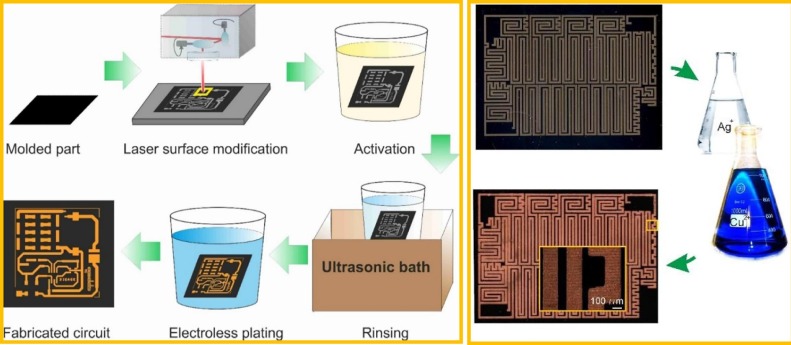

In der Elektronik, insbesondere bei der Herstellung von Leiterplatten (PCBs) und flexiblen elektronischen Geräten, wird das Verfahren zur selektiven Kupferplattierung mit Hilfe von Laser-Technologie genutzt. Laser indizieren Bereiche auf Polymeroberflächen, die anschließend elektrochemisch mit Kupfer beschichtet werden. Dieser Prozess liefert präzise Leiterbahnen mit geringem Materialverbrauch und ermöglicht schnelle Prototypenfertigungen. Die hohe Präzision der Laserbearbeitung sorgt für eine minimale Breite der Kupferleiter, was wesentlich zur Miniaturisierung moderner Elektronik beiträgt.

3D-Druck und additive Fertigung

Bei der additiven Fertigung und im 3D-Druck werden ebenfalls Verfahren genutzt, bei denen Laser-Technologie und anschließende Copper Plating integrierte Verbundmaterialien mit elektrischen Leitfähigkeitseigenschaften schaffen. Diese Methode ermöglicht die Herstellung von Bauteilen, die sowohl strukturelle Stabilität als auch hervorragende elektrische Eigenschaften bieten, was für flexible elektronische Geräte und integrierte Wärmeableitungssysteme von Bedeutung ist.

Weitere industrielle und medizintechnische Anwendungen

Medizintechnik

In der Medizintechnik wird das Verfahren zur Kupferplattierung zunehmend eingesetzt, um die elektrisch leitfähigen Oberflächen von medizinischen Instrumenten und Geräten zu optimieren. Chirurgische Instrumente, die mit einem Kupferüberzug versehen sind, profitieren von verbesserten Leitfähigkeits- und antibakteriellen Eigenschaften. Die Verwendung von Lasern ermöglicht eine sehr kontrollierte Beschichtung, wodurch die Dicke und Einheitlichkeit der Kupferschicht genau gesteuert werden kann.

Oberflächenveredelung in der Fertigung

Neben der Herstellung von hochpräzisen Elektronikbauteilen findet Copper Plating Anwendung bei der Oberflächenveredelung von Bauteilen aus Edelstahl oder anderen Legierungen. Laserassistierte Plattierung bietet hier den entscheidenden Vorteil, dass nur spezifische Bereiche gezielt beschichtet werden, was zu einer verbesserten Haftung und einer optimierten Oberflächenstruktur führt. Dieses Verfahren wird vor allem in der Automobilindustrie und im Maschinenbau genutzt, wo es auf Qualität und Beständigkeit der Oberflächen ankommt.

Technische und wirtschaftliche Vorteile

Präzision und Effizienz

Hohe Präzision der Laser-Kontaktöffnung

Bei traditionellen Verfahren zur Öffnung von Kontakten, wie Siebdruck oder chemische Ätzprozesse, ist oft eine gewisse Toleranz und größere Kontaktgrößen unvermeidlich. Im Gegensatz dazu ermöglicht der Einsatz von Lasern:

Erzeugung von extrem feinen Kontaktöffnungen (zum Teil bis zu 3–10 µm breit), wodurch eine höhere Auflösung und eine geringere Kontaktresistenz erzielt wird.
Minimierung von Materialverlust und Vermeidung von unerwünschten chemischen Prozessen.
Optimale Anpassung an unterschiedlichste strukturelle Anforderungen in der Fertigung durch digitale und wiederholbare Prozesse.

Optimierte Leitfähigkeit

Kupfer ist bekannt für seine exzellenten elektrischen und thermischen Leitungseigenschaften. Durch die präzise Anwendung mittels Laser kann die Kupferabscheidung exakt an den Stellgliedpunkten erfolgen, wodurch:

Der Kontaktwiderstand signifikant reduziert und die Leistungsfähigkeit des jeweiligen Bauteils gesteigert wird.
Eine homogene und dünne Schicht entsteht, die dennoch robust genug ist, um elektrischen Strömen und Wärme standzuhalten.

Kosteneffizienz und Umweltaspekte

Reduzierter Materialverbrauch

Traditionelle Verfahren zur Metallisierung verteilen das beschichtende Material häufig flächendeckend, was zu einem enormen Materialverbrauch führt. Im Vergleich dazu ermöglicht die Laser-unterstützte Methode:

Gezieltes Aufbringen von Kupfer, sodass nur die tatsächlich zu leitenden Bereiche beschichtet werden.
Eine signifikante Reduktion von Materialabfällen, was den Gesamtprozess wirtschaftlicher und ressourcenschonender macht.

Kosteneffizienz und Produktionsgeschwindigkeit

Die Kombination aus Laser-Kontaktöffnung und Copper Plating verkürzt den Fertigungsprozess, da:

Weniger Prozessschritte benötigt werden, und herkömmliche, zeitaufwändige chemische Behandlungsmethoden entfallen.
Die Notwendigkeit von teuren Edelmetallen wird reduziert, da Kupfer eine kostengünstige und breit verfügbare Alternative darstellt.
Die geringeren Prozesszeiten und Materialeinsparungen zu einem wettbewerbsfähigen Herstellungsverfahren führen.

Verbesserte Oberflächenqualität und zusätzliche Nutzen

Oberflächenveredelung

Die kontrollierte Plattierung mit Kupfer durch Laser nicht nur die Kontaktqualität, sondern wirkt sich auch positiv auf das ästhetische Erscheinungsbild aus. Eine gleichmäßige Schicht verbessert die Haftung weiterer Beschichtungen und kann als Zwischenlage dienen, um spezielle Beschichtungen aufzubringen. Dies ist besonders in der Automobilindustrie und bei hochwertigen elektronischen Bauteilen von Bedeutung.

Antibakterielle Eigenschaften

Neben den technischen Vorteilen besitzt Kupfer von Natur aus antibakterielle Eigenschaften. Dies eröffnet weitere Anwendungsfelder insbesondere in der Medizintechnik, wo sterile und hygienische Bedingungen von entscheidender Bedeutung sind. Mit einer präzisen Lasersteuerung wird gewährleistet, dass jedem Kontaktbereich die gewünschten Eigenschaften zugeschrieben werden können.

Zusammenfassung in Tabellenform

Anwendungsbereich	Beschreibung	Hauptvorteile
Solarzellen (TOPCon, HJT)	Präzise Laser-Kontaktöffnung zur Erzeugung von engen, hochleitfähigen Gitterlinien.	Reduzierter Kontaktwiderstand, höhere Effizienz, geringere Abschattung
Elektronik und Leiterplatten	Selektive Fertigung von Kupferspuren auf Polymeroberflächen und anderen Substraten.	Hohe Präzision, Weniger Materialverbrauch, schnelle Prototypenerstellung
3D-Druck / Additive Fertigung	Integration von Kupferplattierungen zur Schaffung leitfähiger Verbundmaterialien.	Integrierte elektrische Eigenschaften, verbesserte Wärmeableitung
Medizintechnik	Präzise Beschichtung von medizinischen Instrumenten für verbesserte Leitfähigkeit und Hygiene.	Antibakterielle Eigenschaften, kontrollierte Schichtdicken
Oberflächenveredelung	Gezielte Kupferbeschichtung zur Verbesserung der Haftung und Ästhetik weiterer Schichten.	Optimierte Oberflächenqualität, Zwischenlage für weitere Beschichtungen

Detaillierte Analyse und Diskussion

Technische Herausforderungen und Lösungsansätze

Präzisionsanforderungen

Die Integration von Laser-Technologien zur Öffnung von Kontakten stellt hohe Anforderungen an die Präzision und Wiederholgenauigkeit der Prozesse. Vor allem in der Fertigung von Solarzellen, wo selbst kleinste Abweichungen zu erheblichen Leistungsverlusten führen können, ist die Genauigkeit der Lasersysteme von zentraler Bedeutung. Moderne Lasersysteme sind in der Lage, Öffnungen mit Breiten von 3 bis 10 µm zu erzeugen – eine Größe, die kontinuierlich optimiert und überwacht werden muss. So sorgt die direkte, digitale Steuerung in Kombination mit modernster Sensorik für eine nahezu ideale Prozessführung. Dies ermöglicht nicht nur höchste Leistungswerte, sondern reduziert auch den Ausschuss während der Produktion signifikant.

Materialwechselwirkungen

Ein weiterer technisch anspruchsvoller Aspekt betrifft die Wechselwirkung zwischen Laserstrahlen und den zu beschichtenden Materialien. Die Laserenergie muss exakt dosiert werden, um einerseits die notwendige Lokalisierung der Kontaktöffnung zu erzielen und andererseits unerwünschte Beschädigungen der Oberfläche zu vermeiden. Im Vergleich zu chemischen Ätzprozessen bietet der Laser den Vorteil, dass er physikalisch und ohne den Einsatz aggressiver Substanzen arbeitet. Dies führt zu einer umweltfreundlicheren Prozessführung, da schädliche Chemikalien weitestgehend eliminiert werden konnten.

Wirtschaftliche Vorteile und Umwelteinflüsse

Prozessökonomie

Die wirtschaftliche Attraktivität des Laser-gestützten Copper Plating liegt in erster Linie in der signifikanten Verkürzung der Produktionszyklen und der Reduzierung von Material- und Energieverbrauch. Traditionelle Beschichtungsverfahren erfordern oft aufwendige Nachbehandlungen und umfangreiche Chemikalieneinsätze, während die Laser-Methode gezielt und mit minimalem Abfall operiert. Die kostengünstigen Eigenschaften von Kupfer im Vergleich zu anderen metallischen Beschichtungen wie Silber oder Gold erlauben es, die Fertigungskosten weiter zu senken.

Umweltfreundlichkeit

Die methodische Reduktion des Einsatzes von Chemikalien und Lösungsmitteln macht diese Technologie auch unter ökologischen Gesichtspunkten attraktiv. Durch den gezielten Energieeinsatz mittels Laser wird die gesamte Prozessumgebung sauberer und sicherer, was langfristig zu einer Verringerung der Umweltbelastung beiträgt. Zudem reduziert die Minimierung von Abfallprodukten die nachträgliche Entsorgung und senkt somit indirekt die betrieblichen Kosten.

Marktentwicklung und Zukunftspotenziale

Breiter Einsatz in unterschiedlichen Industrien

Während sich die Anwendung von Copper Plating mit Laser-Kontaktöffnung zunächst in hochspezialisierten Branchen wie der Photovoltaik und der Elektronik etablierte, ist das Potenzial für weitere Industrien erheblich. Durch die fortschreitende Digitalisierung und der stetigen Verbesserung der Lasertechnologien wird erwartet, dass sich dieser Prozess auch in traditionellen Fertigungsbereichen durchsetzen kann. Insbesondere in der additiven Fertigung (3D-Druck) und bei der Oberflächenveredelung komplexer Bauteile werden zukünftig noch vielseitigere Einsatzmöglichkeiten realisiert.

Innovationsperspektiven

Weiterentwicklungen in den Bereichen Lasersysteme und Prozessautomatisierung könnten die Einsatzmöglichkeiten von Copper Plating noch weiter ausdehnen, indem sie interaktive Steuerungen und adaptives Verfahren kombinieren. Diese Entwicklungen führen zu einer noch höheren Präzision, verbesserten reproduzierbaren Prozessen und einem erweiterten Anwendungsspektrum, das auch neue Marktsegmente erschließen wird. Vor allem in der Forschung und Entwicklung, aber auch in industriellen Serienanwendungen, wird die Technologie als kosteneffiziente und leistungsfähige Methode anerkannt, die das Potenzial hat, viele konventionelle Fertigungsprozesse zu revolutionieren.

Schlussfolgerung und finale Gedanken

Die Kombination aus Copper Plating und Laser-Kontaktöffnung stellt ein zukunftsweisendes Verfahren dar, welches zahlreiche Vorteile gegenüber herkömmlichen metallisierungsverfahren bietet. Besonders in der Herstellung von Solarzellen – sei es in der TOPCon- oder HJT-Technologie – ermöglicht diese Methode eine hohe Präzision, reduzierte Materialverluste und somit eine Verbesserung der Gesamtleistung. Auch in anderen Bereichen wie der Elektronik, Leiterplattenfertigung, additiven Fertigung sowie der Medizintechnik zeigt sich, dass die gezielte Laseranwendung zu einer effizienteren, wirtschaftlicheren und umweltfreundlicheren Produktion beiträgt.

Technisch spricht vieles für diese moderne Methode: Der Einsatz von Lasern erlaubt feine und äußerst präzise Kontaktöffnungen, während die darauf folgende Kupferbeschichtung zu einer signifikanten Verbesserung der elektrischen Eigenschaften führt. Neben den technischen Vorteilen spielt die ökonomische Seite eine wichtige Rolle, da geringerer Materialverbrauch und verkürzte Prozesszeiten zu einer Senkung von Herstellungskosten führen. Darüber hinaus wird mit der Reduktion chemischer Substanzen ein umweltfreundlicherer Herstellungsprozess gefördert – ein Aspekt, der in Zeiten zunehmender Umweltauflagen immer an Bedeutung gewinnt.

Insgesamt zeigt sich, dass die Integrationsmöglichkeit von Laser-Kontaktöffnung bei der Kupferplattierung nicht nur ein bedeutender Fortschritt in der Fertigungstechnik ist, sondern auch zukunftsweisende Perspektiven für diverse Industriezweige eröffnet. Die kontinuierliche Verbesserung der Anwendungsbereiche und der damit verbundenen Technologien bietet eine spannende Aussicht auf zukünftige Innovationen und eine anhaltende Wettbewerbsfähigkeit in internationalen Märkten.
