Les Couches Minces Semiconductrices

Exploration approfondie des avancées et applications des films semiconducteurs

Principaux Points à Retenir

Techniques de Dépôt Diversifiées : Les méthodes comme CVD, PVD, et sputtering sont essentielles pour la création de couches minces avec des propriétés spécifiques.
Applications Multiples : Des dispositifs électroniques avancés aux cellules photovoltaïques, les couches minces semiconductrices sont au cœur des technologies modernes.
Défis Technologiques : L’optimisation de la qualité cristalline et le contrôle de la composition chimique sont cruciaux pour améliorer les performances des dispositifs.

Introduction aux Couches Minces Semiconductrices

Les couches minces semiconductrices sont des films d'épaisseur réduite, généralement de l'ordre de quelques nanomètres à quelques micromètres, composés de matériaux semi-conducteurs tels que le silicium, le germanium, ou des composés III-V comme le nitrure de gallium (GaN). Ces couches sont fondamentales dans la fabrication de divers dispositifs électroniques et optoélectroniques, permettant la miniaturisation et l'amélioration des performances des composants.

Définition et Composition

Matériaux Utilisés

Les couches minces semiconductrices sont constituées de matériaux spécifiques qui offrent des propriétés électroniques et optiques adaptées aux applications visées. Parmi les matériaux couramment utilisés figurent :

Silicium (Si)
Germanium (Ge)
Composés III-V tels que nitrure de gallium (GaN) et aluminium gallium nitrure (AlGaN)
Composés II-VI comme l'oxyde de zinc (ZnO)

Ces matériaux peuvent être déposés sous forme monocristalline, polycristalline ou amorphe, selon les exigences de l'application et les méthodes de dépôt employées.

Techniques de Dépôt des Couches Minces

Méthodes de Dépôt Principales

La fabrication des couches minces semiconductrices repose sur diverses techniques de dépôt, chacune offrant des avantages spécifiques en termes de contrôle de l'épaisseur, de la composition chimique et de la microstructure. Les principales méthodes incluent :

Dépôt Chimique en Phase Vapeur (CVD)

Le CVD est une méthode largement utilisée pour déposer des couches minces avec une grande uniformité et pureté. Elle implique la réaction de précurseurs gazeux sur le substrat, permettant un contrôle précis de la composition chimique et de l'épaisseur des films.

Dépôt Physique en Phase Vapeur (PVD)

Le PVD comprend des techniques telles que l'évaporation thermique et la pulvérisation cathodique (sputtering). Ces méthodes sont particulièrement adaptées pour déposer des couches métalliques ou céramiques avec une grande pureté.

Techniques Avancées

Des techniques comme l'épitaxie par faisceau d'électrons, l'ablation laser et le dépôt par ALD (Atomic Layer Deposition) permettent une précision extrême dans la fabrication des couches minces, essentielle pour les dispositifs à haute performance.

Tableau des Techniques de Dépôt

Technique	Avantages	Applications
CVD	Grande uniformité, contrôle chimique précis	Cellules photovoltaïques, dispositifs optoélectroniques
PVD	Haute pureté, adapté aux couches métalliques	Circuits intégrés, revêtements protecteurs
ALD	Précision nanométrique, excellent contrôle d'épaisseur	Dispositifs électroniques avancés, nanotechnologies
Évaporation Laser	Déposition rapide, adapté aux matériaux complexes	Films multicouches, dispositifs haute énergie

Propriétés des Couches Minces Semiconductrices

Caractéristiques Électroniques et Optiques

Les couches minces semiconductrices présentent des propriétés uniques dues à leur faible épaisseur, notamment :

Effet de Confinement Quantique : À très faible épaisseur, les propriétés électroniques comme la bande interdite peuvent être modifiées, permettant l'adaptation des caractéristiques optiques et électriques des matériaux.
Contrôle de la Microstructure : La taille des grains, l’orientation cristalline et les défauts présents influencent fortement les performances des dispositifs fabriqués.
Propriétés de Surface et d’Interface : Un rapport surface/volume élevé signifie que les interactions aux interfaces entre la couche mince et le substrat ou les couches adjacentes jouent un rôle crucial dans la conduction électrique et d’autres propriétés.

Avantages des Couches Minces

L’utilisation de couches minces semiconductrices offre plusieurs avantages significatifs :

Miniaturisation des composants électroniques
Contrôle précis des propriétés électroniques et optiques
Possibilité de créer des structures multicouches complexes

Applications des Couches Minces Semiconductrices

Dispositifs Électroniques

Les couches minces semiconductrices sont essentielles dans la fabrication de dispositifs électroniques avancés tels que les transistors, les circuits intégrés et les diodes électroluminescentes (LED). Elles permettent un contrôle précis des propriétés électriques, facilitant la miniaturisation et l'amélioration des performances des composants.

Optoélectronique et Photonique

Dans le domaine optoélectronique, les couches minces sont utilisées pour fabriquer des lasers, des capteurs optiques et des systèmes de communication à fibres optiques. Elles permettent d’optimiser la transmission ou l’absorption de la lumière sur différentes longueurs d’onde, améliorant ainsi l'efficacité et la performance des dispositifs.

Cellules Photovoltaïques

Les cellules solaires à couches minces, telles que celles à base de silicium amorphe, CIGS (cuivre, indium, gallium, sélénium) ou CdTe (tellurure de cadmium), offrent des avantages en termes de flexibilité, de légèreté et de coût. Elles sont particulièrement adaptées pour les applications nécessitant des panneaux solaires légers et flexibles.

Capteurs et Dispositifs Flexibles

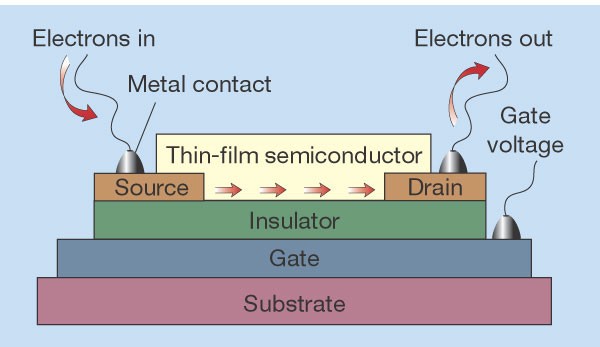

Les couches minces semiconductrices permettent la fabrication de dispositifs souples et intégrables dans des systèmes portables ou vestimentaires. Par exemple, les transistors à couche mince (TFT) sont utilisés dans les écrans plats et les dispositifs portables, offrant une grande flexibilité et une faible consommation d'énergie.

Biosciences et Matériaux

Dans les biosciences, les couches minces semiconductrices sont utilisées dans des instruments tels que les microscopes électroniques et les spectromètres à rayons X, grâce à leur transparence optique et leur stabilité chimique. Elles jouent également un rôle clé dans les technologies spintroniques, qui exploitent le spin des électrons pour développer de nouveaux dispositifs de stockage et de traitement de l'information.

Défis et Recherches en Cours

Optimisation de la Qualité Cristalline

Pour améliorer les performances des dispositifs utilisant des couches minces semiconductrices, il est crucial d’optimiser la qualité cristalline des films. Cela implique la réduction des défauts cristallins, qui peuvent agir comme des pièges pour les porteurs de charge, diminuant ainsi l'efficacité des dispositifs.

Contrôle de la Composition Chimique

Le contrôle précis de la composition chimique des couches minces est essentiel pour garantir leurs propriétés électroniques et optiques. Des recherches continuent d'être menées pour améliorer la compatibilité des matériaux et contrôler la diffusion des éléments entre la couche et le substrat.

Amélioration des Procédés de Dépôt

Les procédés de dépôt doivent être optimisés pour assurer la reproductibilité et la croissance à grande échelle des couches minces semiconductrices à un coût réduit. Cela est particulièrement important pour l'industrialisation des technologies basées sur ces matériaux.

Avantages des Couches Minces Semiconductrices

Flexibilité et Miniaturisation

Les couches minces semiconductrices permettent la création de dispositifs électroniques et optiques plus petits et plus flexibles. Cette miniaturisation est essentielle pour le développement des technologies portables et intégrées.

Contrôle Précis des Propriétés

Le dépôt de couches minces permet un contrôle précis des propriétés électroniques et optiques des matériaux, ce qui est crucial pour la performance et l'efficacité des dispositifs finaux.

Conclusion

Les couches minces semiconductrices représentent une avancée technologique majeure, jouant un rôle central dans de nombreuses applications modernes, de l'électronique à l'optoélectronique en passant par les énergies renouvelables. Les techniques de dépôt avancées et l'optimisation continue des propriétés des matériaux permettent de repousser les limites de ce qui est possible, ouvrant la voie à des dispositifs plus performants et plus compacts. Cependant, des défis subsistent, notamment en termes de contrôle de la qualité cristalline et de la composition chimique, nécessitant des recherches et des innovations continues pour maximiser le potentiel de ces matériaux.
