铜铈协同新突破：Cu/CeO2 催化剂如何高效将 CO 转化为乙酸？

深入解析 Cu/CeO2 催化剂在电催化一氧化碳还原制备高价值乙酸方面的最新进展和关键机制。

核心洞见

界面工程是关键: Cu 和 CeO2 之间的特殊界面结构，特别是氧空位的存在，极大地提升了 CO 吸附、水分解和 C-C 耦合效率，从而优先生成乙酸。
高效率与高选择性: 经过优化的 Cu/CeO2 催化剂（如原子层 Cu 或 Ce 单原子修饰）已实现超过 60% 甚至 70% 的乙酸法拉第效率（FE），并在较高电流密度下稳定运行。
可持续化学潜力: 该技术为利用工业废气或 CO2 转化而来的 CO，通过可再生电力生产高价值化学品乙酸提供了前景广阔的绿色路径。

Cu/CeO2 催化剂：CO 电还原制乙酸的关键

Cu/CeO2 复合催化剂，由纳米尺寸的铜（Cu）与二氧化铈（CeO2）构成，已成为电催化领域的研究热点，特别是在将一氧化碳（CO）转化为增值化学品方面展现出卓越潜力。与传统的铜基催化剂相比，Cu/CeO2 利用了两种材料间的独特协同效应，显著提高了目标产物——乙酸（CH3COOH 或其盐形式，乙酸盐）的选择性和产率。

界面工程的核心作用

Cu/CeO2 催化剂性能的核心在于其精心设计的界面。研究表明，Cu 与 CeO2 接触的区域形成了独特的活性位点。例如，将原子级分散的铜层喷涂到 CeO2 纳米棒上，或在铜表面修饰铈单原子（Ce-SAs），都能构建出高效的 Cu/CeO2 界面。这些界面不仅影响反应物分子的吸附能，还能调控反应中间体的稳定性，引导反应路径朝向乙酸生成。

铜与铈的协同

在界面处，Cu 原子与 CeO2 中的铈原子（特别是存在氧空位时的 Ce³⁺ 离子）发生强相互作用，形成如 Cu-O-Ce 或 Cu-Ce(Ov) 结构。这种协同作用被认为是提高催化活性的关键。它能有效稳定反应中的关键中间体，并促进后续的 C-C 键偶联，这是生成乙酸等 C2+ 产物的必要步骤。

CeO2 的独特贡献

CeO2 不仅仅是惰性载体，它在催化过程中扮演着积极角色。CeO2 具有储存和释放氧的能力，其表面富含氧空位（Oxygen Vacancies, Ov）。

氧空位的作用

氧空位是 CeO2 表面的缺陷位点，已被证明对催化反应至关重要。在 CO 电还原反应中，氧空位可以：

促进水分子的吸附和解离：为反应提供必要的质子（H⁺）和氢原子（*H）。研究发现，Cu-Ce(Ov) 位点能显著降低水分解的能垒。
稳定关键中间体：如 *CO 或 *COOH，防止它们过快地被还原或脱附。
调节 Cu 的电子态：通过界面相互作用，CeO2 可以调节邻近 Cu 原子的电子密度，优化其对 CO 和其他中间体的吸附强度，抑制竞争反应（如析氢反应 HER）。

反应机理揭秘：从 CO 到乙酸的转化路径

将 CO 电催化还原为乙酸是一个涉及多个电子和质子转移步骤的复杂过程。Cu/CeO2 催化剂通过其独特的结构和电子特性，有效地引导了这一转化。

界面协同效应

如前所述，Cu/CeO2 界面是反应的核心区域。Cu 的 C-C 偶联能力与 CeO2 提供的优化微环境相结合，产生了显著的协同效应。CeO2 装饰的 Cu 界面位点增强了 CO 的吸附和转化。同时，界面处的水分子活化为后续的加氢步骤提供了反应物。

电子结构调控

CeO2 通过其氧化还原特性（Ce⁴⁺/Ce³⁺ 转换）和与 Cu 的强相互作用，能够精细调控 Cu 活性位点的电子结构。例如，Ce 单原子可以降低双相 Cu 的电子密度，从而改变界面处的水合离子（如 K⁺·H₂O）结构，减少表面 *H 覆盖度，这被认为有利于乙酸的选择性生成。

关键中间体与 C-C 耦合

普遍认为，CO 首先吸附在 Cu 位点上形成 *CO。随后，*CO 可能经历二聚化形成 *OCCO 中间体，或者与来自水分解的 *H 结合形成 *CHO 或 *COH。乙酸的形成需要 C-C 键的生成，这通常涉及到 *CO 或其衍生物的偶联。Cu/CeO2 界面被认为能够有效促进这一关键的 C-C 偶联步骤，并稳定后续的多碳中间体，最终通过加氢和/或氧化步骤生成乙酸。

例如，一种可能的路径涉及 *CO 与 *CHx 物种（可能源自另一个 *CO 分子或 CO₂（如果存在））的耦合，形成 *OCCOH 或类似的 C2 中间体，最终生成乙酸。Cu/CeO2 界面上的氧空位和 Cu-Ce 协同位点在稳定这些中间体、降低反应能垒方面发挥着重要作用。

催化剂设计与性能突破

为了最大化 Cu/CeO2 体系的潜力，研究人员开发了多种精巧的催化剂结构。

原子层与单原子策略

原子层 Cu@CeO2： 通过精确控制，将原子级厚度的 Cu 层沉积在 CeO2 纳米棒等载体上。这种结构最大化了 Cu-CeO2 的界面接触面积，显著提升了活性和选择性。
Ce 单原子修饰 Cu： 将孤立的 Ce 原子锚定在 Cu 催化剂表面（如 Ce-SAs/Cu）。这种设计利用 Ce 原子的独特性质来调控 Cu 的催化行为，例如通过调节界面水结构来提高乙酸选择性，尤其在脉冲电解条件下表现优异。
沸石限域 Cu 团簇： 将 Cu 单原子或小团簇限制在沸石等多孔材料的孔道内，再结合 CeO2。这种方法有助于提高催化剂的稳定性，防止活性位点团聚，并已在工业级电流密度下实现了长时间稳定的 CO 到乙酸转化。
固溶体策略： 将 Cu 离子（如 Cu²⁺）掺入 CeO2 晶格形成固溶体。这有助于在反应条件下稳定 Cu 的活性价态，抑制其过度还原为 Cu⁰，从而保持对乙酸的高选择性。

性能指标：效率与选择性

这些先进的 Cu/CeO2 催化剂在 CO 电还原制乙酸方面取得了令人瞩目的成果：

高法拉第效率 (FE)： 多项研究报道，乙酸的 FE 可以稳定超过 50%，最高记录甚至达到 62.4%（原子层 Cu@CeO2）和 70%（Ce-SAs/Cu，脉冲电解）。
高周转频率 (TOF)： 例如，原子层 Cu-CeO2 催化剂的 TOF 可达 1477 h⁻¹，远高于传统的 Cu 纳米颗粒或纯 CeO2。
高电流密度运行： 催化剂能够在 50-150 mA cm⁻² 甚至更高的电流密度下保持高选择性。例如，有报道称在 700 mA cm⁻² 下稳定运行 10 小时。

不同 Cu/CeO2 催化剂性能对比

下表总结了几种代表性 Cu/CeO2 催化剂在 CO 电还原制乙酸方面的性能特点：

催化剂类型	主要特征	乙酸最大 FE (%)	工作电流密度 (mA cm⁻²)	稳定性/其他特点
原子层 Cu@CeO2 纳米棒	最大化 Cu-CeO2 界面	62.4	50-150	TOF 高达 1477 h⁻¹
Ce 单原子修饰 Cu (Ce-SAs/Cu)	界面水结构调控	~70 (脉冲电解)	未具体说明，但高选择性	脉冲电解下性能优异
Cu/CeO2 异质二聚体	增强 CO₂ -> COOH 转化 (CO₂RR 相关)	~62 (CO₂RR)	~100	降低反应能垒
沸石限域 Cu 团簇 (与 CeO2 结合)	高稳定性，防团聚	~65	1000 (1 A cm⁻²)	>1000 小时稳定运行 (工业级电流)

注意：部分数据可能来源于 CO₂ 电还原研究，但其机理和催化剂设计与 CO 电还原密切相关。

稳定性与工业应用潜力

稳定性是催化剂走向实际应用的关键。研究表明，通过结构设计（如固溶体、沸石限域）可以有效提高 Cu/CeO2 催化剂的稳定性，防止在高电流或长期运行中发生失活或相重构。特别是沸石限域 Cu 团簇在 1 A cm⁻² 的工业级电流密度下稳定运行超过 1000 小时，展示了其巨大的应用潜力。这为利用可再生能源将 CO 或 CO₂ 转化为乙酸等大宗化学品提供了技术基础。

催化剂性能多维度评估

为了更直观地比较不同催化剂在 CO 电还原制乙酸方面的综合性能，我们可以使用雷达图进行评估。下图基于现有研究结果，对几种代表性催化剂（原子层 Cu/CeO2、Ce 单原子修饰 Cu/CeO2、沸石限域 Cu 以及传统 Cu 催化剂）在乙酸选择性、法拉第效率、稳定性、电流密度耐受性和（预估）成本效益五个维度上进行了相对评估。数值越高代表该维度表现越好（注意：成本效益为逆向指标，数值越高代表成本越低/效益越好）。

影响 CO 制乙酸效率的关键因素

Cu/CeO2 催化 CO 电还原为乙酸的性能受到多种因素的综合影响。下面的思维导图概述了主要的控制因素及其相互关联，帮助理解优化该过程的复杂性。

mindmap root["Cu/CeO2 催化 CO 还原制乙酸
(Cu/CeO2 Catalyzed CO Reduction to Acetate)"] ["催化剂结构
(Catalyst Structure)"] ["Cu 负载量/分散度
(Cu Loading/Dispersion)"] ["CeO2 形貌/晶面
(CeO2 Morphology/Facets)"] ["界面结构
(Interface Structure)"] ["载体材料 (如沸石)
(Support Material (e.g., Zeolite))"] ["界面性质
(Interface Properties)"] ["氧空位浓度
(Oxygen Vacancy Concentration)"] ["Cu-Ce 协同效应
(Cu-Ce Synergy)"] ["Cu 电子态
(Cu Electronic State)"] ["表面吸附特性
(Surface Adsorption Properties)"] ["操作条件
(Operating Conditions)"] ["施加电位
(Applied Potential)"] ["电解质 (pH, 阳离子)
(Electrolyte (pH, Cations))"] ["温度
(Temperature)"] ["压力 (CO 分压)
(Pressure (CO Partial Pressure))"] ["电解模式 (直流/脉冲)
(Electrolysis Mode (DC/Pulsed))"] ["反应机理
(Reaction Mechanism)"] ["CO 吸附与活化
(CO Adsorption & Activation)"] ["水分解
(Water Dissociation)"] ["C-C 耦合步骤
(C-C Coupling Step)"] ["关键中间体稳定性
(Stability of Key Intermediates)"] ["竞争反应 (HER, CH4, C2H4)
(Competing Reactions (HER, CH4, C2H4))"]

二氧化铈 (CeO2) 的奇妙世界

要理解 Cu/CeO2 催化剂的优异性能，深入了解 CeO2 本身的特性至关重要。CeO2，即二氧化铈，是一种独特的稀土氧化物，在催化、燃料电池、传感器等领域有着广泛应用。其关键特性在于其独特的电子结构和表面化学性质，尤其是形成氧空位的能力。

下面的视频将带您探索 CeO2 的迷人特性及其在不同技术中的应用，这有助于我们理解它为何能在 CO 电还原反应中与 Cu 产生如此强大的协同效应，促进乙酸的高效生成。

电催化反应装置掠影

电催化 CO 或 CO2 还原的研究通常在专门设计的电解池或气体扩散电极（Gas Diffusion Electrode, GDE）装置中进行。这些装置能够确保气态反应物（如 CO）有效地到达催化剂表面，并与电解液中的离子进行反应，同时控制施加的电位和测量产生的电流及产物。以下图片展示了用于此类研究的典型实验装置概念图。

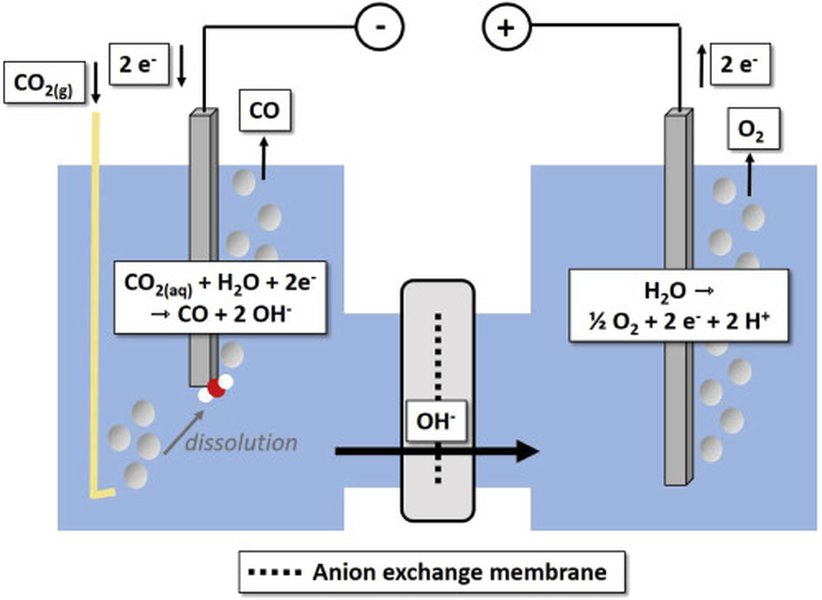

电化学 CO2 还原电极概念图 — 图 1：电化学气体还原反应的电极界面示意图 (图片来源: ScienceDirect)

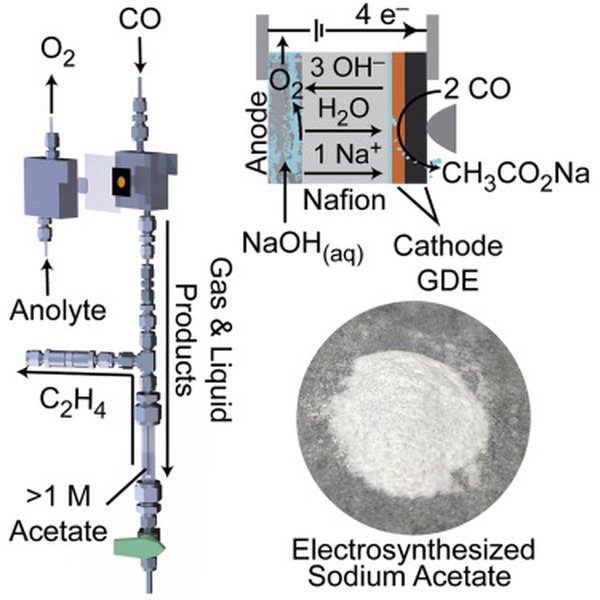

图 2：用于 CO 电解产生乙酸的气体扩散电解装置示意图 (图片来源: ScienceDirect)

这些装置的设计对于实现高电流密度和高选择性的电催化转化至关重要。气体扩散层（GDL）允许多相界面（气-液-固）的形成，最大化反应物传输和活性位点的利用率。理解这些实验装置有助于更好地解读和评估 Cu/CeO2 等催化剂的性能数据。

挑战与展望

尽管 Cu/CeO2 催化剂在 CO 电还原制乙酸方面取得了显著进展，但仍面临一些挑战：

选择性控制： 虽然乙酸选择性已大幅提高，但在高电流密度下，仍然会伴随产生其他 C1（如甲烷 CH₄）或 C2+（如乙烯 C₂H₄、乙醇 C₂H₅OH）产物，以及析氢反应（HER）。进一步提高单一产物乙酸的选择性仍是重要目标。
长期稳定性： 在工业应用要求的高电流密度和长时间运行条件下，催化剂可能会发生结构演变或活性位点中毒，导致性能下降。需要开发更稳健的催化剂结构和操作策略。
机理理解： 尽管已提出多种可能的反应路径和活性位点模型，但精确的原子级反应机理，特别是 C-C 偶联步骤的具体细节，仍需通过原位/操作谱学技术和理论计算进一步阐明。
放大生产： 将实验室规模的研究成果放大到工业规模生产，需要解决电极制备、电解槽设计、产物分离纯化等工程技术问题。

未来研究方向可能包括：

通过更精密的界面调控和缺陷工程（如氧空位类型和浓度控制）进一步优化选择性。
开发新型载体材料或保护层，提高催化剂在高电流下的稳定性。
结合先进的原位表征技术（如原位拉曼光谱、X射线吸收光谱）和计算模拟，深入揭示反应机理。
探索脉冲电解、流动电解槽等新型电解技术，以提高效率和选择性。

克服这些挑战将推动 Cu/CeO2 催化剂在 CO 电化学转化领域的实际应用，为实现碳循环和可持续化学品生产做出贡献。

常见问题解答 (FAQ)

▶ Cu/CeO2 催化剂中，界面为什么如此重要？

Cu/CeO2 界面是催化活性的核心区域。这里的 Cu 原子和 CeO2（特别是氧空位）发生强烈的电子和结构相互作用。这种相互作用可以：

改变 Cu 的电子态，优化其对 CO 和反应中间体的吸附能。
促进水分子的分解，提供反应所需的质子。
稳定关键的 C2 中间体，引导反应向生成乙酸的方向进行。
抑制副反应，如析氢反应。

可以说，没有优化的界面结构，就无法实现高效、高选择性的 CO 向乙酸转化。

▶ 目前 Cu/CeO2 催化 CO 制乙酸面临的主要挑战是什么？

主要挑战包括：

选择性仍需提高： 尤其是在高电流密度下，如何进一步抑制甲烷、乙烯、乙醇等副产物的生成，实现接近 100% 的乙酸选择性。
长期稳定性： 催化剂在严苛的工业条件下（高电流、长时间）可能会失活，需要提高其结构和化学稳定性。
机理认识深化： 对复杂的反应网络和关键步骤的原子级理解仍不完全，限制了理性设计更优催化剂的能力。
工程放大： 如何将实验室成果高效、经济地放大到工业规模，涉及电极制造、反应器设计、产物分离等复杂问题。

▶ 这个过程离商业化应用还有多远？

虽然 Cu/CeO2 催化剂在实验室研究中展现出巨大潜力，例如在工业级电流密度下实现了超过 1000 小时的稳定运行，但距离大规模商业化应用仍有距离。关键挑战在于：

成本： 高性能催化剂的制备成本、电解过程的能耗以及后续产物分离纯化的成本需要进一步降低。
效率与寿命： 需要在保证高选择性的同时，进一步提高能量转换效率，并确保催化剂和电解槽具有足够长的使用寿命以满足工业需求。
系统集成： 需要开发完整的工业流程，包括 CO 来源（如 CO2 捕获与转化）、电解系统和产物处理系统。

尽管如此，鉴于其在可持续化学和碳利用方面的前景，该技术正吸引着大量的研究投入，商业化进程有望在未来几年取得突破。

▶ CO 电还原与 CO2 电还原有何关系？

CO 电还原和 CO2 电还原是密切相关的两个过程。

CO2 电还原： 是指直接将 CO2 作为原料进行电化学转化。在许多催化剂（尤其是铜基催化剂）上，CO2 首先被还原为 CO (*CO 中间体)，然后 CO 再进一步转化为甲烷、乙烯、乙醇、乙酸等多碳产物。因此，CO 是 CO2 电还原生成 C2+ 产物的关键中间体。
CO 电还原： 是指直接以 CO 作为原料进行电化学转化。研究 CO 电还原有助于更深入地理解 CO2 还原过程中 CO 中间体的后续转化步骤，排除 CO2 活化步骤的干扰，从而更精确地研究 C-C 偶联等关键反应。

因此，针对 CO 电还原的研究成果（如 Cu/CeO2 对乙酸的高选择性）对于指导和优化 CO2 电还原制备高价值化学品具有重要意义。
