Explorando la Curva Característica del Diodo en Física Universitaria: Un Recorrido por Sears Zemansky Volumen 2

Descubriendo la relación voltaje-corriente de un componente electrónico fundamental en el reconocido texto.

Aspectos Clave sobre el Diodo y su Curva Característica en Sears Zemansky

Comportamiento Unidireccional: El diodo permite el paso de corriente eléctrica principalmente en una sola dirección, una propiedad fundamental para su uso en rectificación.
Regiones de Operación Distintas: La curva característica ilustra claramente cómo el diodo se comporta de manera diferente según la polarización aplicada: polarización directa (conducción) y polarización inversa (bloqueo).
Tensión Umbral: Existe un voltaje mínimo, conocido como tensión umbral, que debe superarse en polarización directa para que el diodo comience a conducir significativamente.

El estudio de los componentes electrónicos es esencial en el campo de la física y la ingeniería, y el diodo semiconductor es uno de los elementos más fundamentales. Comprender su comportamiento es crucial para analizar y diseñar circuitos electrónicos. Una herramienta clave para visualizar este comportamiento es la curva característica del diodo, que representa la relación entre la tensión aplicada a través del dispositivo y la corriente que fluye a través de él. El libro "Física Universitaria" de Sears y Zemansky, en su duodécima edición del Volumen 2, es un texto ampliamente reconocido que aborda estos temas con detalle, proporcionando una base sólida para los estudiantes.

El Diodo: Un Componente Esencial

El diodo es un dispositivo semiconductor con dos terminales, conocido como ánodo y cátodo. Su característica principal es su capacidad para permitir que la corriente fluya en un sentido (polarización directa) mientras bloquea significativamente el flujo de corriente en el sentido opuesto (polarización inversa). Esta propiedad unidireccional lo hace indispensable en una amplia gama de aplicaciones, desde la rectificación de corriente alterna a corriente continua hasta su uso en circuitos lógicos y de protección.

Funcionamiento Básico del Diodo

A nivel fundamental, el funcionamiento de un diodo se basa en la unión de dos tipos de material semiconductor: uno dopado con impurezas que crean un exceso de electrones (material de tipo n) y otro dopado con impurezas que crean una deficiencia de electrones, o "huecos" (material de tipo p). La región de interfaz entre estos dos materiales se conoce como unión p-n. Cuando se aplica una tensión externa a través de esta unión, se influye en el movimiento de los portadores de carga (electrones y huecos) a través de ella.

La Curva Característica I-V del Diodo

La curva característica tensión-corriente (I-V) de un diodo es una representación gráfica que muestra cómo varía la corriente que atraviesa el diodo en función de la tensión aplicada a través de él. Esta curva es fundamental para comprender el comportamiento del diodo en diferentes condiciones de polarización.

Región de Polarización Directa

Cuando se aplica una tensión positiva al ánodo con respecto al cátodo (polarización directa), el diodo permite el paso de una corriente significativa. Sin embargo, la conducción no comienza inmediatamente al aplicar una tensión positiva. Existe una pequeña tensión, conocida como tensión umbral (aproximadamente 0.7 V para diodos de silicio y 0.3 V para diodos de germanio), por debajo de la cual la corriente es muy pequeña. Una vez que la tensión aplicada supera esta tensión umbral, la corriente a través del diodo aumenta exponencialmente con pequeños incrementos de voltaje.

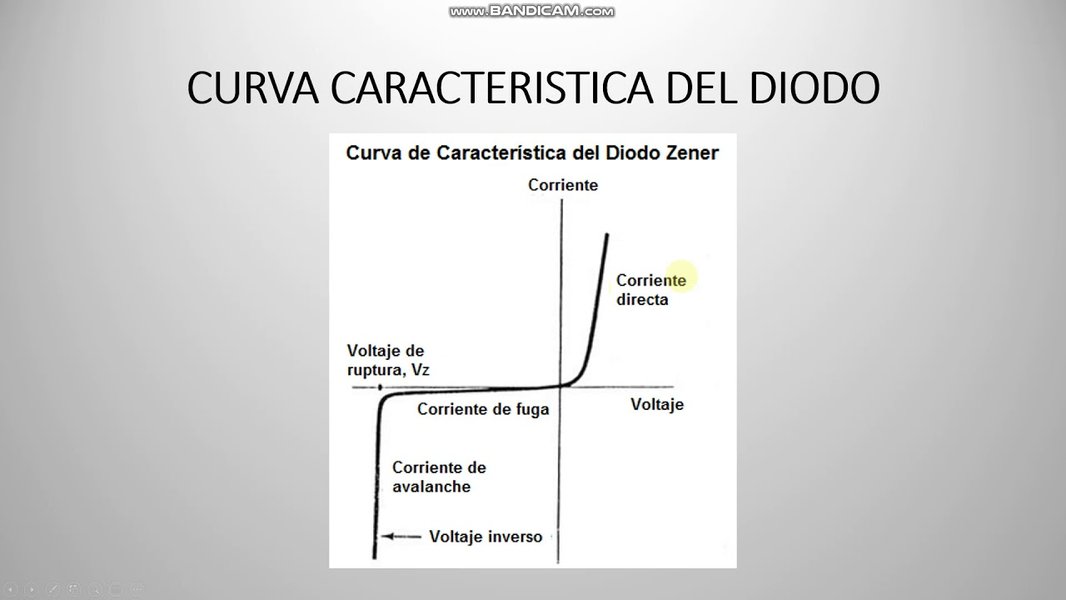

Ilustración típica de la curva característica tensión-corriente de un diodo semiconductor.

Región de Polarización Inversa

Cuando se aplica una tensión positiva al cátodo con respecto al ánodo (polarización inversa), el diodo se comporta idealmente como un circuito abierto y bloquea el paso de la corriente. En la práctica, una pequeña corriente de fuga, conocida como corriente de saturación inversa, fluye a través del diodo en esta región. Esta corriente es generalmente muy pequeña y casi independiente de la tensión inversa aplicada, hasta que se alcanza la tensión de ruptura inversa. Si la tensión inversa excede este valor, el diodo puede sufrir una ruptura y permitir que fluya una corriente inversa significativa, lo que puede dañar el dispositivo si la corriente no se limita.

Región de Ruptura Inversa

Como se mencionó, en polarización inversa, si la tensión aplicada alcanza o supera la tensión de ruptura, se produce un aumento abrupto en la corriente inversa. Este fenómeno puede ser destructivo para el diodo si no está diseñado para operar en esta región (como es el caso de los diodos Zener, que sí están diseñados para operar en la región de ruptura para regular voltaje).

La Curva Característica del Diodo en Sears Zemansky Volumen 2, Duodécima Edición

El libro "Física Universitaria" de Sears y Zemansky es conocido por su tratamiento detallado de los principios de la física, incluyendo los componentes electrónicos. La duodécima edición del Volumen 2 aborda temas relacionados con el electromagnetismo y la física moderna, donde el estudio de los semiconductores y dispositivos como el diodo es relevante.

Si bien no se proporciona un número de página específico en las fuentes para la duodécima edición del Volumen 2, las referencias sugieren consistentemente que el comportamiento del diodo semiconductor, incluida su curva característica, se discute en capítulos relacionados con la electrónica o los semiconductores. Dada la estructura típica de este tipo de libros de texto, es probable que la discusión sobre el diodo y su curva característica se encuentre en una sección dedicada a los dispositivos semiconductores dentro de los capítulos que cubren la electricidad y la electrónica.

Posible Ubicación del Contenido

Basándonos en la organización común de los libros de física universitaria que cubren estos temas, es muy probable que la información sobre la curva característica del diodo en la duodécima edición del Volumen 2 de Sears Zemansky se encuentre en un capítulo o sección dedicada a:

Electrónica básica o componentes electrónicos.
Semiconductores y uniones p-n.
Circuitos con diodos.

Es recomendable revisar el índice del Volumen 2 para identificar los capítulos que abordan estos temas. Dentro de esos capítulos, las secciones que describen el funcionamiento del diodo semiconductor y sus propiedades eléctricas son los lugares más probables para encontrar la discusión y la representación gráfica de la curva característica I-V.

Representación Matemática de la Curva Característica

La curva característica del diodo puede describirse matemáticamente mediante la ecuación de Shockley para el diodo ideal:

\[ I_D = I_S \left( e^{\frac{V_D}{nV_T}} - 1 \right) \]

Donde:

\( I_D \) es la corriente del diodo.
\( I_S \) es la corriente de saturación inversa.
\( V_D \) es la tensión a través del diodo.
\( n \) es el factor de idealidad (aproximadamente 1 para diodos de germanio y 2 para diodos de silicio).
\( V_T \) es la tensión térmica, dada por \( V_T = \frac{kT}{q} \), donde \( k \) es la constante de Boltzmann, \( T \) es la temperatura absoluta en Kelvin, y \( q \) es la magnitud de la carga del electrón.

Esta ecuación muestra el comportamiento exponencial de la corriente en polarización directa por encima de la tensión umbral y la pequeña corriente de saturación inversa en polarización inversa.

Aplicaciones de los Diodos

La característica unidireccional del diodo lo hace fundamental en numerosas aplicaciones:

Rectificación

Una de las aplicaciones más comunes es la rectificación, donde los diodos se utilizan para convertir corriente alterna (AC) en corriente continua (DC). Esto es esencial en las fuentes de alimentación para dispositivos electrónicos que requieren un voltaje constante.

Regulación de Voltaje

Los diodos Zener, que están diseñados para operar en la región de ruptura inversa, se utilizan comúnmente para regular y estabilizar el voltaje en un circuito.

Protección de Circuitos

Los diodos pueden usarse para proteger componentes sensibles de sobretensiones o polaridades inversas accidentales.

Circuitos Lógicos

Aunque hoy en día se utilizan más los transistores, los diodos también pueden formar parte de circuitos lógicos básicos.

Modelos de Aproximación del Diodo

Para simplificar el análisis de circuitos, a menudo se utilizan modelos de aproximación para el diodo, dependiendo del nivel de precisión requerido:

Modelo Ideal

En el modelo ideal, el diodo se considera un interruptor perfecto: un circuito cerrado en polarización directa y un circuito abierto en polarización inversa.

Modelo de Tensión Umbral

Este modelo mejora el modelo ideal al incluir la tensión umbral. En polarización directa, el diodo se comporta como una fuente de voltaje constante igual a la tensión umbral en serie con un interruptor cerrado.

Modelo Completo

Este modelo utiliza la ecuación de Shockley y considera resistencias internas para una mayor precisión, aunque es más complejo para el análisis de circuitos.

La elección del modelo de diodo a utilizar depende de la aplicación específica y del nivel de precisión requerido en el análisis del circuito. El libro "Física Universitaria" probablemente aborda estos diferentes modelos para ayudar a los estudiantes a simplificar el análisis cuando sea apropiado.

Comparación de Diodos

Existen diferentes tipos de diodos, cada uno con características y aplicaciones específicas. La curva característica puede variar ligeramente entre ellos. Algunos ejemplos incluyen:

Diodos Rectificadores: Diseñados para la conversión de AC a DC.
Diodos Zener: Utilizados para regulación de voltaje.
Diodos Emisores de Luz (LEDs): Emiten luz cuando se polarizan directamente.
Diodos Schottky: Tienen una caída de tensión directa más baja y una conmutación más rápida.

Recursos Adicionales Relacionados con Sears Zemansky Volumen 2

Para complementar el estudio de la curva característica del diodo y otros temas abordados en el Volumen 2 de "Física Universitaria" de Sears y Zemansky, existen varios recursos útiles, incluyendo manuales de soluciones y videos que resuelven ejercicios específicos del libro.

A continuación, se presenta una tabla que resume algunos de los temas principales cubiertos en el Volumen 2 de "Física Universitaria":

Área de Estudio	Temas Clave
Electromagnetismo	Campo eléctrico, Ley de Gauss, Potencial eléctrico, Capacitancia, Corriente y resistencia, Circuitos de corriente continua, Campo magnético, Fuentes de campo magnético, Inducción electromagnética, Inductancia, Circuitos de corriente alterna, Ondas electromagnéticas.
Óptica	Naturaleza de la luz, Óptica geométrica, Interferencia, Difracción.
Física Moderna	Relatividad, Fotones y ondas de materia, Mecánica cuántica, Física atómica, Física nuclear, Física de partículas.

La curva característica del diodo encajaría naturalmente dentro de los capítulos relacionados con la corriente, la resistencia y los circuitos de corriente continua, o en una sección específica sobre dispositivos semiconductores, que es parte de la electrónica, a menudo tratada en el contexto del electromagnetismo y la física moderna.

Video Relacionado: Explorando Problemas de Física Universitaria

Aunque no se enfoca específicamente en la curva característica del diodo, el siguiente video ofrece una idea del tipo de ejercicios y discusiones que se pueden encontrar en el Volumen 2 de "Física Universitaria" de Sears y Zemansky. Los ejercicios de física universitaria a menudo requieren la aplicación de los principios teóricos, como el comportamiento del diodo, para resolver problemas prácticos de circuitos.

Este video presenta la resolución de un ejercicio del Capítulo 21 del Volumen 2 de la 13ª edición, que trata sobre campo eléctrico. Si bien el tema específico no es la curva del diodo, ilustra el nivel de profundidad y el tipo de problemas que se abordan en el libro.

Preguntas Frecuentes sobre el Diodo y su Curva Característica

¿Qué es la tensión umbral de un diodo?

La tensión umbral es la mínima diferencia de potencial que debe aplicarse a través de un diodo en polarización directa para que comience a conducir corriente de manera significativa. Para los diodos de silicio, este valor es típicamente alrededor de 0.7 voltios.

¿Cómo se comporta un diodo en polarización inversa?

En polarización inversa, idealmente un diodo bloquea el paso de la corriente, comportándose como un circuito abierto. En la práctica, una pequeña corriente de fuga fluye hasta que se alcanza la tensión de ruptura inversa.

¿Por qué es importante la curva característica del diodo?

La curva característica es crucial porque proporciona una representación visual del comportamiento del diodo en diferentes condiciones de voltaje y corriente, lo que es fundamental para analizar y diseñar circuitos electrónicos que utilizan diodos.

¿En qué parte del libro Sears Zemansky Volumen 2, Duodécima Edición, puedo encontrar información sobre el diodo?

Si bien no se puede determinar el número de página exacto sin el libro, la información sobre el diodo y su curva característica se encontraría en un capítulo o sección dedicada a la electrónica, los semiconductores o los circuitos de corriente continua dentro del Volumen 2.
