إتقان التصميم الإنشائي للواجهات الزجاجية والكلادينج: دليل شامل باستخدام الكود الأمريكي

اكتشف المسار المتكامل للتعلم العملي وتطبيق الكود الأمريكي ACI 318 في تصميم وحسابات الواجهات المعمارية الحديثة.

أبرز النقاط الجوهرية

فهم الكود الأمريكي ACI 318: يُعد الكود الأمريكي ACI 318 المرجع الأساسي لتصميم المنشآت الخرسانية المسلحة، وهو حجر الزاوية في أي تصميم إنشائي يدعم الواجهات الزجاجية والكلادينج.
الحسابات الإنشائية للواجهات: تتطلب الواجهات الزجاجية والكلادينج حسابات دقيقة لمقاومة الرياح والضغط وتحديد سماكات المواد وأنظمة التثبيت، مع استخدام برامج متخصصة مثل ETABS وSAP2000.
التعلم العملي والموارد: يفضل الجمع بين الدورات التدريبية المتخصصة، الكتب المرجعية، والنماذج الحسابية الجاهزة لتطبيق المفاهيم النظرية على مشاريع واقعية.

تُعد الواجهات الزجاجية والكلادينج من العناصر المعمارية الحديثة التي تضفي جمالاً ووظيفية على المباني. إن تصميم هذه الواجهات وتنفيذها يتطلب دقة عالية وحسابات إنشائية متقدمة لضمان سلامتها ومتانتها، خاصة في مواجهة الظروف البيئية المتغيرة مثل أحمال الرياح والزلازل. لتعلم كيفية العمل بالكود الأمريكي للتصميم وعمل الحسابات الإنشائية للواجهات الزجاجية والكلادينج، يجب اتباع مسار تعليمي منظم يجمع بين الفهم النظري والتطبيق العملي.

ركائز الفهم: الكود الأمريكي ACI 318

الكود الأمريكي، وتحديداً كود معهد الخرسانة الأمريكي (ACI 318)، هو مجموعة من المعايير والمواصفات التي تُستخدم في تصميم وتنفيذ وفحص المنشآت الخرسانية. يُعد هذا الكود مرجعاً أساسياً للمهندسين المدنيين حول العالم، ويوضح كيفية تصميم الأنظمة الإنشائية المختلفة مثل الأساسات، الأعمدة، الأسطح، الجدران، والجسور. فهم هذا الكود ضروري لأي تصميم يدعم الواجهات المعمارية الحديثة.

مفاهيم أساسية وتطبيقية للكود الأمريكي

لتعلم العمل بالكود الأمريكي لتصميم المنشآت الخرسانية، يمكنك الاستفادة من المصادر المتنوعة المتاحة. ابدأ بدراسة الكود ACI 318 بإصدار حديث (مثل ACI 318-19 أو ACI 318M-14)، مع التركيز على فهم كيفية التعامل مع الأحمال، القوى، مقاومة المواد، والتفاصيل الإنشائية المطلوبة للكلادينج والواجهات الزجاجية. يشمل ذلك:

تحديد الأحمال: فهم كيفية تحديد أنواع الأحمال المؤثرة، مثل وزن الزجاج، ضغط الرياح، أو أحمال الزلازل، وفقاً لمتطلبات الكود.
تصميم العناصر الإنشائية: استخدام المعادلات والمبادئ الموضحة في ACI 318 لحساب القوى في العناصر الإنشائية التي تدعم الواجهات، مثل الأعمدة والكمرات الخرسانية.
فحص السلامة: التأكد من أن التصميم يضمن سلامة الهيكل الداعم للواجهة ضد مختلف القوى الخارجية.

أدوات وبرامج مساعدة

تُعد البرامج الهندسية المتخصصة أدوات لا غنى عنها في تطبيق الكود الأمريكي وإجراء الحسابات الإنشائية بدقة. من أبرز هذه البرامج:

**Autodesk Revit:** لنمذجة المعلومات البنائية (BIM) وتصميم الواجهات ثلاثية الأبعاد.
**ETABS وSAP2000:** لتحليل وتصميم الهياكل الإنشائية المعقدة، بما في ذلك حسابات الأحمال الزلزالية والرياح.
**SAFE وCSI COL:** لتصميم الأساسات والأعمدة الخرسانية وفقاً للكود الأمريكي.
**STAAD Pro وANSYS:** لتنفيذ حسابات إنشائية دقيقة للواجهات الزجاجية والكلادينج.

الحسابات الإنشائية المتخصصة للواجهات الزجاجية والكلادينج

تُعد الواجهات الزجاجية والكلادينج جزءاً لا يتجزأ من التصميم المعماري الحديث، وتتطلب حسابات إنشائية دقيقة لضمان أدائها وسلامتها. تتضمن هذه الحسابات دمج متطلبات الكود الأمريكي مع المعايير الخاصة بالمواد المستخدمة في الواجهات.

تصميم الواجهات الزجاجية

تُستخدم الواجهات الزجاجية لإضفاء الفخامة والأناقة على المباني، وتوفر إضاءة طبيعية وإطلالة مذهلة. تشمل تركيبات واجهات الزجاج استخدام الزجاج بأنواع مختلفة، وقد يصل سمك الزجاج إلى 12 أو 24 ملم في واجهات الفريمليس سبايدر. تعتمد مقاطع الألمنيوم الداخلية التي تحمل الزجاج على ارتفاع الواجهة والحسابات الإنشائية، وتتراوح عادةً من 13 سم إلى 24 سم.

الحسابات الأساسية للواجهات الزجاجية

مقاومة الرياح والضغط: يجب أن تتحمل الواجهات الزجاجية أحمال الرياح والضغط الناتجة عنها. يتطلب ذلك حسابات هندسية إنشائية دقيقة لضمان مقاومة الواجهة لهذه القوى وإعطاء عمر أطول لها.
سمك الزجاج: تحديد السمك المناسب للزجاج (مثلاً 12 مللي أو 24 مللي) بناءً على أحمال الرياح والارتفاع ومعايير السلامة.
أنظمة التثبيت: تصميم نقاط التثبيت ودعامات الزجاج لضمان استقرار الواجهة.

تستخدم الشركات المتخصصة أحدث برمجيات حساب الزجاج الهيكلي لتقديم حلول معقدة وزجاجية هيكلية، مع التركيز على الدقة الشديدة عند التثبيت وتجنب الأخطاء، خاصة عند أخذ القياسات.

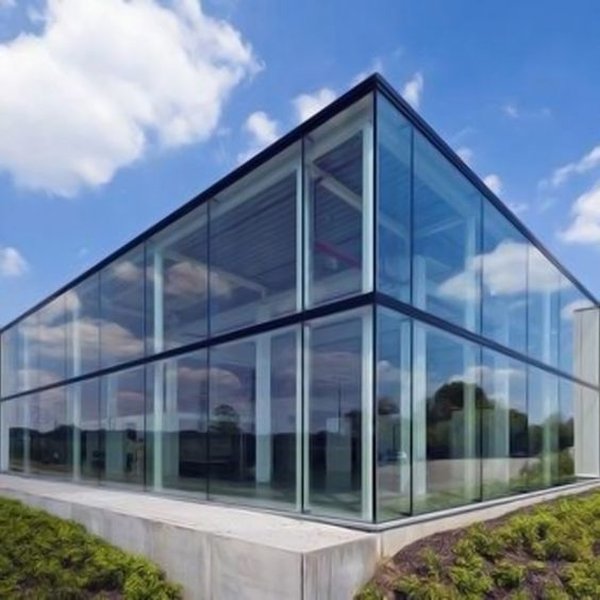

واجهة زجاجية حديثة لمبنى إداري تبرز جمال التصميم العصري.

تصميم الكلادينج (Cladding)

الكلادينج هو عبارة عن ألواح ألمنيوم مصنعة من طبقتين من الألمنيوم يفصل بينهما طبقة من المواد العازلة ومجموعة من المواد الأخرى مثل البولي إيثيلين والفينيل والبوليسترين. يتم طلاء هذه الألواح بدهان من البولي فلوريد أو بمادة الفلوروكربون لتكون مقاومة للعوامل الجوية. يُستخدم الكلادينج لتغطية واجهات المباني لما يتمتع به من مميزات عديدة، بما في ذلك المظهر الجذاب، العزل الحراري والصوتي، ومقاومة الحريق (تتوفر منتجات مقاومة للحريق A2-B1).

الحسابات الأساسية للكلادينج

اختيار المواد: توريد مواد الكلادينج بجودة عالية وبالكميات المطلوبة لضمان نتائج تركيب متينة وجذابة، مع مطابقة للمواصفات القياسية.
تصميم التركيب: يتطلب تركيب الكلادينج خبرة في التصميم والتنفيذ لضمان المظهر الجمالي والحماية الإضافية للمبنى.
الشاسيهات المعدنية: في بعض الحالات، يتطلب تركيب الكلادينج شاسيهات حديدية لدعمه وتثبيته على جسم المبنى. يجب حساب هذه الشاسيهات لضمان تحملها للأحمال.

فريق يقوم بتركيب ألواح الكلادينج على واجهة مبنى، مع التركيز على الدقة في التثبيت.

أهمية النوتة الحسابية

سواء كانت الواجهة زجاجية أو كلادينج، فإن عمل نوتة حسابية (Calculation Sheet) ضروري للغاية. هذه النوتة توثق جميع الحسابات الإنشائية اللازمة لتصميم وتثبيت هذه الواجهات، وتضمن أن التصميم يتوافق مع الأكواد والمعايير الهندسية المعمول بها. النوتة الحسابية للواجهات تتطلب في الغالب استخدام برامج هندسية متخصصة مثل ETABS، وتتضمن تفصيلاً للأحمال (مثل أحمال الرياح)، وتحليل العناصر الإنشائية، وتصميم نقاط التثبيت لضمان استقرار الواجهة وسلامتها.

المسار التعليمي والتدريب العملي

لتحقيق الإتقان في هذا المجال، يجب اتباع مسار تعليمي شامل يجمع بين الدراسة النظرية والتدريب العملي المكثف.

التعلم الذاتي والموارد

الكتب والمراجع: يوجد العديد من الكتب والمراجع التي تشرح الكود الأمريكي ACI 318، بعضها متوفر باللغة العربية. هذه الكتب تغطي مبادئ تصميم المنشآت الخرسانية المسلحة بأسلوب مبسط ودقيق، وتتضمن مسائل تصميمية للأجزاء الإنشائية المختلفة.
ملخصات الكود: تتوفر ملخصات للكود الأمريكي ACI 318-19، والتي تلخص المتطلبات الهندسية للمنشآت الخرسانية المسلحة.
المنصات التعليمية: تقدم بعض المنصات التعليمية دورات لتعلم تصميم المنشآت الخرسانية حسب الكود الأمريكي بطريقة يدوية والتعرف على المعادلات واشتقاقاتها.

الدورات التدريبية المتخصصة

لتعميق الفهم وتطوير المهارات التطبيقية، يُنصح بالالتحاق بدورات تدريبية ودبلومات متخصصة في التصميم الإنشائي بحسب الكود الأمريكي:

دبلومات متكاملة في التصميم الإنشائي طبقاً للكود الأمريكي، والتي تغطي التصميم اليدوي لكافة العناصر الإنشائية وشرح البرامج الأساسية للتحليل الإنشائي مثل SAFE وETABS وCSI COL وAutoCAD.
دورات تدريبية أونلاين على منصات مثل Udemy أو منصات عربية تقدم محتوى موجه للمهندس المدني.

شرح حساب أحمال الرياح على المنشآت وفق الكود الأمريكي، وهو جزء حيوي من تصميم الواجهات.

هذا الفيديو يقدم شرحًا مفصلًا لكيفية حساب أحمال الرياح بناءً على الكود الأمريكي. فهم هذه الأحمال ضروري للغاية في تصميم الواجهات الزجاجية والكلادينج، حيث أن الرياح تشكل قوة رئيسية يجب أن تتحملها هذه الواجهات لضمان سلامة المبنى واستقراره على المدى الطويل. يوضح الفيديو المبادئ الأساسية التي يجب على المهندس الإنشائي معرفتها لتطبيقها في حسابات تصميم الواجهات بدقة وفعالية.

التمرين العملي والمشاريع

لتطوير المهارات العملية، قم بممارسة وتطبيق ما تعلمته من خلال عمل مشاريع صغيرة ثم متقدمة. يمكنك البدء بـ "نماذج نوتة حسابية" متوفرة بصيغ PDF أو Word لكي تتعلم كيفية إعداد النماذج الحسابية. هذه النماذج تساعدك على التعرف على ما هو مطلوب من مدخلات ومخرجات حسابية وخطوات التصميم. كما يُنصح بالانضمام إلى مناقشات ومنتديات محترفين في مجال التصميم الإنشائي لتبادل الخبرات وتحسين المهارات.

مقارنة بين الواجهات الزجاجية والكلادينج

لتوضيح الفروقات والمتطلبات الإنشائية لكل نوع من الواجهات، نقدم مقارنة شاملة:

الميزة/العنصر	الواجهات الزجاجية	الكلادينج (Cladding)
المواد الأساسية	الزجاج بأنواعه (سيكوريت، استركشرال)، مقاطع ألمنيوم داعمة.	ألواح ألمنيوم مركبة (ACM) من طبقتين ألمنيوم وطبقة عازلة (بولي إيثيلين، فينيل، بوليسترين).
السمك النموذجي	من 12 ملم إلى 24 ملم للزجاج، ومقاطع ألمنيوم من 13 سم إلى 24 سم.	يعتمد على نوع الكلادينج، ويستخدم نظام شاسيهات معدنية للدعم.
الجمالية والوظيفية	توفر إضاءة طبيعية مثالية، إطلالة بانورامية، ومظهر عصري فاخر.	مظهر جذاب ومتنوع، عزل حراري وصوتي، ومقاومة للحريق (A2-B1).
الحسابات الإنشائية	مقاومة الرياح والضغط، تحديد سمك الزجاج، تصميم نقاط التثبيت، تحليل هيكلي للزجاج.	حساب الاستقرار، تحليل الأحمال، تصميم الشاسيهات المعدنية، مراعاة العزل.
البرامج المستخدمة	برامج متخصصة في حساب الزجاج الهيكلي، بالإضافة إلى ETABS وSAP2000.	ETABS، SAP2000، وبرامج تصميم الهياكل المعدنية.
التحديات الرئيسية	دقة القياسات والتثبيت، اختيار الزجاج المناسب لتحمل الظروف الجوية.	الالتزام بالمواصفات القياسية، تصميم الشاسيهات الداعمة، مقاومة الحريق.

المهارات اللازمة للتصميم الإنشائي للواجهات

يتطلب التصميم الإنشائي للواجهات الزجاجية والكلادينج مجموعة من المهارات المتقدمة، تتراوح بين الفهم النظري العميق للكود الأمريكي والقدرة على استخدام البرامج الهندسية المتخصصة بكفاءة.

يمثل هذا المخطط الراداري مجموعة المهارات الأساسية المطلوبة لإتقان التصميم الإنشائي للواجهات الزجاجية والكلادينج، مع مقارنة بين مستوى المهارة المطلوب ومثال افتراضي لمستوى مهارة حالي. يوضح المخطط أن فهم الكود الأمريكي وإعداد النوتات الحسابية هي من أعلى المهارات المطلوبة، بينما يعتبر تصميم الواجهات الزجاجية والكلادينج مهارات متخصصة تتطلب خبرة عالية.

مسار التعلم والتخصص في تصميم الواجهات

يتطلب التخصص في تصميم الواجهات الزجاجية والكلادينج اتباع مسار تعليمي متدرج وشامل، يهدف إلى بناء فهم عميق وتطبيق عملي للمفاهيم الهندسية.

mindmap root["مسار تعلم تصميم الواجهات الزجاجية والكلادينج"] Introduction["المقدمة والأساسيات"] A1["فهم الكود الأمريكي ACI 318"] A2["مفاهيم الأحمال والقوى"] A3["مبادئ التصميم الإنشائي"] Software["إتقان البرامج الهندسية"] B1["ETABS & SAP2000"] B2["Revit & AutoCAD"] B3["برامج حساب الزجاج الهيكلي"] GlassFacades["تصميم الواجهات الزجاجية"] C1["أنواع الزجاج وسماكاته"] C2["حسابات الرياح والضغط للزجاج"] C3["أنظمة التثبيت والإنشاءات الزجاجية"] CladdingFacades["تصميم واجهات الكلادينج"] D1["أنواع ألواح الكلادينج"] D2["تصميم الشاسيهات المعدنية"] D3["العزل الحراري والصوتي"] Calculations["إعداد النوتات الحسابية"] E1["نماذج نوتات جاهزة"] E2["توثيق الحسابات"] E3["التحقق من المعايير"] ContinuousLearning["التعلم المستمر والخبرة"] F1["دورات تدريبية متخصصة"] F2["مشاريع وتطبيقات عملية"] F3["المشاركة في المنتديات الهندسية"]

يستعرض هذا المخطط الذهني المسار الشامل لتعلم تصميم الواجهات الزجاجية والكلادينج. يبدأ المسار بفهم الكود الأمريكي ACI 318 ومفاهيم الأحمال والقوى، ثم ينتقل إلى إتقان البرامج الهندسية المتخصصة. بعد ذلك، يتفرع إلى التخصص في تصميم الواجهات الزجاجية والكلادينج، مع التركيز على إعداد النوتات الحسابية. ينتهي المسار بالتعلم المستمر وتطبيق الخبرات من خلال الدورات والمشاريع العملية.

الأسئلة الشائعة

ما هو الكود الأمريكي ACI 318 ولماذا هو مهم في تصميم الواجهات؟

الكود الأمريكي ACI 318 هو المرجع الأساسي لتصميم المنشآت الخرسانية المسلحة. هو مهم في تصميم الواجهات لأنه يوفر المعايير والمتطلبات اللازمة لتصميم الهياكل الداعمة (مثل الأعمدة والكمرات الخرسانية) التي تحمل الواجهات الزجاجية والكلادينج، وبالتالي يضمن سلامة واستقرار المبنى ككل.

ما هي أبرز البرامج الهندسية المستخدمة في حسابات الواجهات؟

أبرز البرامج هي ETABS وSAP2000 للتحليل الإنشائي العام، Autodesk Revit للنمذجة ثلاثية الأبعاد، وSAFE وCSI COL لتصميم عناصر الخرسانة. بالإضافة إلى ذلك، تستخدم الشركات المتخصصة برمجيات مخصصة لحساب الزجاج الهيكلي وتحليل ألواح الكلادينج.

هل أحتاج إلى معرفة التصميم اليدوي أم أن البرامج كافية؟

يُفضل بشدة أن تكون لديك معرفة قوية بالتصميم اليدوي والمفاهيم النظرية للكود، لأن ذلك يساعدك على فهم مخرجات البرامج بشكل صحيح وتحديد الأخطاء المحتملة. البرامج هي أدوات مساعدة وليست بديلاً عن الفهم الهندسي العميق.

ما هي أهمية النوتة الحسابية في مشاريع الواجهات؟

النوتة الحسابية هي وثيقة رسمية توضح جميع الحسابات الإنشائية التي تم إجراؤها لتصميم الواجهة. تضمن هذه النوتة توافق التصميم مع الأكواد والمعايير الهندسية، وتعد مرجعاً أساسياً للمراجعة والتدقيق من قبل الجهات المختصة.

خاتمة

يتطلب احتراف التصميم الإنشائي للواجهات الزجاجية والكلادينج فهماً عميقاً للكود الأمريكي ACI 318، بالإضافة إلى القدرة على تطبيق الحسابات الإنشائية باستخدام البرامج الهندسية المتخصصة. من خلال الجمع بين الدراسة النظرية، الدورات التدريبية المتخصصة، والممارسة العملية عبر النماذج والمشاريع، يمكن للمهندس أن يكتسب المهارات اللازمة لتصميم وتنفيذ هذه الواجهات بدقة وكفاءة، مما يضمن سلامة المباني وجمالها.
