Раскрываем Тайны Статора: Как Вычислить Его Сопротивление?
Подробное руководство по определению активного сопротивления статора синхронного генератора с использованием ключевых параметров.
Определение активного сопротивления обмотки статора синхронного генератора является важной задачей для анализа его рабочих характеристик, расчета потерь, оценки тепловых режимов и анализа переходных процессов, особенно при коротких замыканиях. Это значение, хотя зачастую и невелико по сравнению с реактивными сопротивлениями, играет существенную роль в точных инженерных расчетах.
Ключевые Моменты для Понимания
- Фундаментальная Связь: Активное сопротивление статора напрямую связано со сверхпереходным индуктивным сопротивлением и соответствующей постоянной времени короткого замыкания.
- Важность Точных Данных: Для корректного расчета необходимо использовать точные каталожные данные генератора, включая значения реактансов и постоянных времени.
- Влияние Частоты: Угловая частота сети является неотъемлемой частью формулы расчета, связывая индуктивные сопротивления с индуктивностями.
Основные Понятия и Параметры
Прежде чем перейти к методике расчета, давайте определим ключевые параметры, которые будут использоваться:

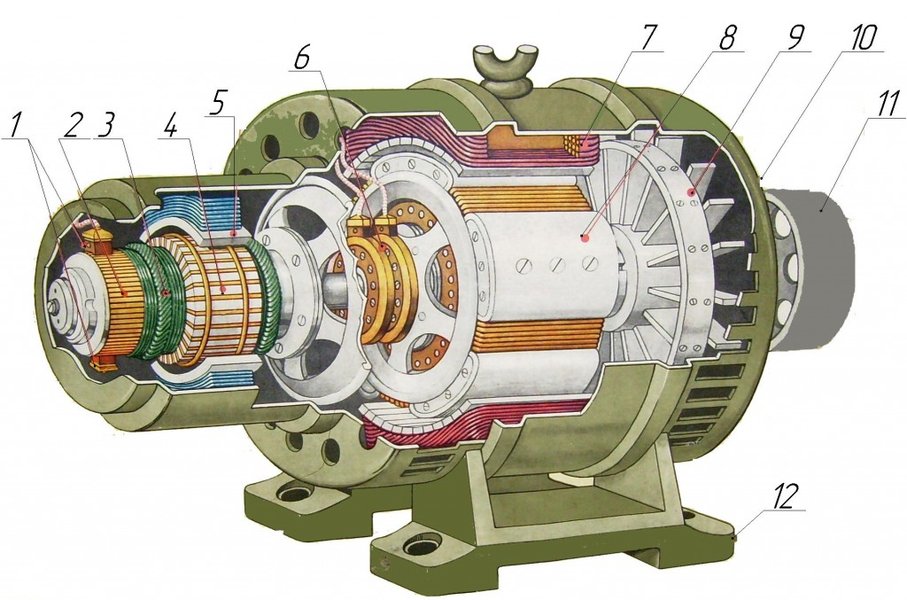

Устройство синхронного генератора, показывающее статор и ротор.
- Активное сопротивление статора (\(r_a\) или \(R_s\)): Это омическое сопротивление проводников обмотки статора. Измеряется в Омах (Ом).
- Индуктивные сопротивления (Реактансы):
- Сверхпереходное индуктивное сопротивление по продольной оси (\(x''_d\) или \(X''_d\)): Характеризует генератор в начальный момент короткого замыкания. Обычно указывается в относительных единицах (о.е.) или Омах.
- Переходное индуктивное сопротивление по продольной оси (\(x'_d\) или \(X'_d\)): Используется для анализа переходных процессов после затухания сверхпереходных составляющих.
- Синхронное индуктивное сопротивление по продольной оси (\(x_d\) или \(X_d\)): Характеризует генератор в установившемся режиме.
- Постоянная времени короткого замыкания:
- Постоянная времени короткого замыкания по продольной оси (сверхпереходная, \(T''_d\)): Характеризует скорость затухания апериодической составляющей тока короткого замыкания в сверхпереходном режиме. Измеряется в секундах (с).
- Аналогичные постоянные времени существуют для переходного режима (например, \(T'_d\), \(T'_{d0}\)). Обозначение \( \tau \) также часто используется как общая временная константа.
- Угловая частота (\(\omega\)): Связана с номинальной частотой сети \(f\) (обычно 50 Гц или 60 Гц) формулой: \[ \omega = 2 \pi f \] Измеряется в радианах в секунду (рад/с). Для \(f = 50 \text{ Гц}\), \( \omega \approx 314.16 \text{ рад/с}\).
Методика Определения Сопротивления Статора
Активное сопротивление статора \(r_a\) можно определить, используя связь между постоянной времени короткого замыкания, соответствующим индуктивным сопротивлением и угловой частотой.
Формула Расчета
Для сверхпереходного режима по продольной оси, формула для расчета активного сопротивления статора \(r_a\) выглядит следующим образом:
\[ r_a = \frac{x''_d}{\omega \cdot T''_d} \]Где:
- \(r_a\) – активное сопротивление обмотки статора (Ом).
- \(x''_d\) – сверхпереходное индуктивное сопротивление статора по продольной оси (Ом).
- \(\omega\) – угловая частота сети (рад/с).
- \(T''_d\) – постоянная времени короткого замыкания по продольной оси (сверхпереходная) (с).
В более общем виде, если используется общая постоянная времени \(\tau\) и соответствующий реактанс \(X\), индуктивность \(L\) контура определяется как \(L = X / \omega\). Тогда, поскольку \(\tau = L / R\), сопротивление \(R\) (в нашем случае \(r_a\)) можно найти как:
\[ R = \frac{L}{\tau} = \frac{X / \omega}{\tau} = \frac{X}{\omega \cdot \tau} \]Важно использовать согласованные пары реактанса и постоянной времени (например, сверхпереходные \(X''_d\) и \(T''_d\), или переходные \(X'_d\) и \(T'_d\)).
Пошаговый Алгоритм Расчета
Шаг 1: Сбор Исходных Данных
Найдите в каталожных данных синхронного генератора или в его паспортных характеристиках следующие значения:
- Сверхпереходное индуктивное сопротивление по продольной оси (\(x''_d\)).
- Постоянная времени короткого замыкания по продольной оси (\(T''_d\)).
- Номинальная частота сети (\(f\)).
- Если \(x''_d\) дано в относительных единицах (о.е.), также потребуются номинальное напряжение (\(U_н\)) и номинальная полная мощность (\(S_н\)) генератора для перевода в Омы. Базовое сопротивление \(Z_б\) рассчитывается как \(Z_б = U_н^2 / S_н\). Тогда \(x''_d \text{ [Ом]} = x''_d \text{ [о.е.]} \cdot Z_б\).
Шаг 2: Определение Угловой Частоты
Рассчитайте угловую частоту \(\omega\) по формуле \(\omega = 2 \pi f\).
Шаг 3: Перевод Единиц (При Необходимости)
Убедитесь, что все единицы согласованы:
- Реактанс (\(x''_d\)) должен быть в Омах.
- Постоянная времени (\(T''_d\)) должна быть в секундах (если дана в миллисекундах, мс, переведите: 1 мс = 0.001 с).
Шаг 4: Расчет Активного Сопротивления Статора
Подставьте полученные значения в формулу:
\[ r_a = \frac{x''_d \text{ [Ом]}}{\omega \text{ [рад/с]} \cdot T''_d \text{ [с]}} \]Пример Расчета
Допустим, для синхронного генератора известны следующие параметры:
- \(x''_d = 0.15 \text{ о.е.}\)
- \(T''_d = 0.025 \text{ с}\)
- Номинальное напряжение \(U_н = 6300 \text{ В}\) (линейное)
- Номинальная полная мощность \(S_н = 10 \text{ МВА} = 10 \cdot 10^6 \text{ ВА}\)
- Номинальная частота \(f = 50 \text{ Гц}\)
1. Расчет базового сопротивления \(Z_б\):
\[ Z_б = \frac{U_н^2}{S_н} = \frac{(6300 \text{ В})^2}{10 \cdot 10^6 \text{ ВА}} = \frac{39690000}{10000000} = 3.969 \text{ Ом} \]2. Перевод \(x''_d\) в Омы:
\[ x''_d \text{ [Ом]} = x''_d \text{ [о.е.]} \cdot Z_б = 0.15 \cdot 3.969 \text{ Ом} = 0.59535 \text{ Ом} \]3. Расчет угловой частоты \(\omega\):
\[ \omega = 2 \pi f = 2 \pi \cdot 50 \text{ Гц} \approx 314.159 \text{ рад/с} \]4. Расчет активного сопротивления статора \(r_a\):
\[ r_a = \frac{x''_d \text{ [Ом]}}{\omega \cdot T''_d} = \frac{0.59535 \text{ Ом}}{314.159 \text{ рад/с} \cdot 0.025 \text{ с}} = \frac{0.59535}{7.853975} \text{ Ом} \approx 0.0758 \text{ Ом} \]Таким образом, активное сопротивление статора составляет примерно 0.0758 Ом.

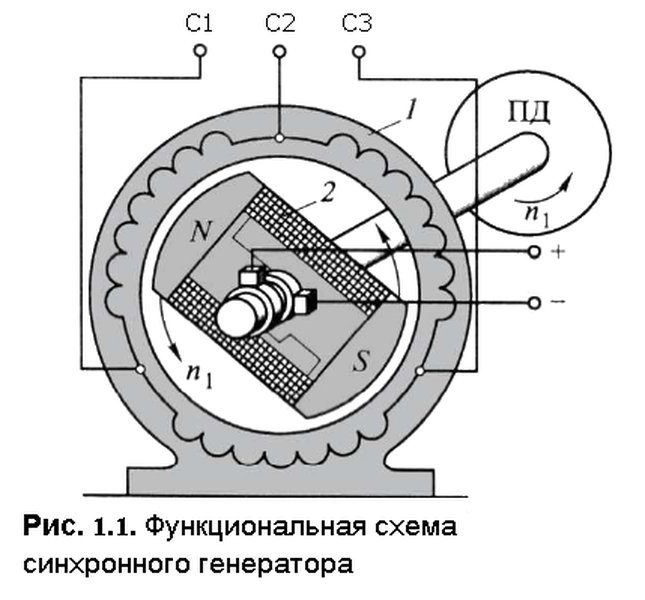

Упрощенная схема обмоток синхронного генератора.
Визуализация Взаимосвязей Параметров
Для лучшего понимания того, как различные параметры синхронного генератора влияют на расчет его сопротивления статора и общую производительность, рассмотрим следующую диаграмму:
ra = X / (ω * T)"] id2b["Угловая Частота
ω = 2πf"] id2c["Индуктивность (при необходимости)
L = X / ω"] id3["Важные Аспекты"] id3a["Согласование Единиц
(Ом, с, рад/с)"] id3b["Выбор Соответствующих
X и T"] id3c["Температурная Коррекция ra"] id3d["Значение ra для Анализа
(Потери, КЗ, Нагрев)"] id4["Результат"] id4a["Значение ra в Омах"]
Эта ментальная карта иллюстрирует ключевые компоненты, необходимые для определения сопротивления статора: начиная от сбора каталожных данных, применения расчетных формул, учета важных аспектов, таких как согласование единиц и температурная коррекция, и заканчивая получением итогового значения \(r_a\).
Сравнительная Оценка Факторов, Влияющих на Расчет
Точность определения сопротивления статора зависит от нескольких факторов. Представленная ниже радарограмма отражает относительную важность различных аспектов при выполнении расчетов. Шкала от 1 (минимальное влияние) до 5 (максимальное влияние).
Эта диаграмма подчеркивает, что наиболее критичными являются точность исходных каталожных данных для реактансов (X) и постоянных времени (T), а также правильный выбор соответствующей пары этих параметров для анализа (например, сверхпереходные \(X''_d\) и \(T''_d\) для начальных токов КЗ). Корректный перевод относительных единиц в абсолютные (Омы) также играет значительную роль. Учет рабочей температуры важен для уточнения, так как сопротивление проводников зависит от температуры, хотя в базовой формуле это не отражено напрямую, но может потребоваться коррекция. Точность измерения частоты сети обычно высока и оказывает меньшее прямое влияние на погрешность, если частота стабильна.
Таблица Ключевых Параметров
Для удобства, сведем основные параметры, используемые в расчетах, в таблицу:
| Параметр | Обозначение | Описание | Типичные Единицы | Источник Данных |
|---|---|---|---|---|
| Активное сопротивление статора | \(r_a\), \(R_s\) | Омическое сопротивление обмотки статора | Ом | Расчетное значение |
| Сверхпереходное индуктивное сопротивление по продольной оси | \(x''_d\), \(X''_d\) | Реактанс в начальный момент КЗ | о.е., Ом | Каталог генератора |
| Переходное индуктивное сопротивление по продольной оси | \(x'_d\), \(X'_d\) | Реактанс в переходном режиме КЗ | о.е., Ом | Каталог генератора |
| Синхронное индуктивное сопротивление по продольной оси | \(x_d\), \(X_d\) | Реактанс в установившемся режиме | о.е., Ом | Каталог генератора |
| Сверхпереходная постоянная времени КЗ по продольной оси | \(T''_d\) | Время затухания апериодической составляющей тока в сверхпереходном режиме | с, мс | Каталог генератора |
| Переходная постоянная времени КЗ по продольной оси | \(T'_d\), \(T'_{d0}\) | Время затухания в переходном режиме | с, мс | Каталог генератора |
| Номинальная частота сети | \(f\) | Частота переменного тока в сети | Гц | Стандарт сети, каталог |
| Угловая частота | \(\omega\) | \(2 \pi f\) | рад/с | Расчетное значение |
| Номинальное напряжение | \(U_н\) | Номинальное рабочее напряжение генератора | В, кВ | Каталог генератора |
| Номинальная полная мощность | \(S_н\) | Номинальная полная мощность генератора | ВА, кВА, МВА | Каталог генератора |
Дополнительные Соображения
Температурная Коррекция
Активное сопротивление проводников зависит от температуры. Каталожные данные обычно приводятся для определенной температуры (например, 20°C или 75°C). Если расчетное сопротивление \(r_a\) получено для одной температуры, а требуется значение для другой, можно использовать формулу температурной коррекции:
\[ r_{T_2} = r_{T_1} \cdot (1 + \alpha \cdot (T_2 - T_1)) \]Где:
- \(r_{T_1}\) – сопротивление при температуре \(T_1\).
- \(r_{T_2}\) – сопротивление при температуре \(T_2\).
- \(\alpha\) – температурный коэффициент сопротивления материала обмотки (для меди \(\alpha \approx 0.0039 \text{ 1/°C}\)).
Важно уточнить, для какой температуры даны каталожные значения \(X\) и \(T\), и при необходимости скорректировать полученное значение \(r_a\) к рабочей температуре генератора.
Практическое Применение и Испытания
Хотя данный метод позволяет рассчитать \(r_a\) на основе каталожных данных, прямое измерение сопротивления обмоток постоянному току также входит в программу приемо-сдаточных испытаний синхронных генераторов. Сравнение расчетных и измеренных значений может быть полезным для верификации параметров.
Видео о проверке обмоток альтернатора. Хотя оно может не охватывать напрямую расчет сопротивления через постоянные времени, оно дает общее представление о работе с обмотками генератора.
Представленное видео "Проверка обмоток альтернатора. Генератор 5Квт" демонстрирует общие подходы к проверке состояния обмоток генератора. Хотя оно не фокусируется на теоретическом расчете активного сопротивления статора из каталожных данных, как описано выше, оно иллюстрирует практическую сторону работы с генераторами, включая оценку целостности обмоток. Понимание физического состояния обмоток является важным дополнением к теоретическим расчетам параметров.
Часто Задаваемые Вопросы (FAQ)
Что такое активное сопротивление статора?
Активное сопротивление статора (\(r_a\)) – это омическое сопротивление материала проводников (обычно меди или алюминия), из которых изготовлена обмотка статора синхронного генератора. Оно вызывает потери энергии в виде тепла (джоулевы потери) при протекании тока через обмотку.
Почему важно знать активное сопротивление статора?
Знание \(r_a\) необходимо для:
- Расчета потерь мощности в статоре и общего КПД генератора.
- Определения нагрева обмоток статора и оценки теплового режима.
- Точного анализа переходных процессов, включая токи короткого замыкания и динамическую устойчивость.
- Моделирования работы генератора в энергосистеме.
Что такое постоянная времени короткого замыкания (\(T''_d\), \(T'_d\))?
Постоянная времени короткого замыкания характеризует скорость затухания переходных составляющих тока (апериодической и периодической) при возникновении короткого замыкания. Например, \(T''_d\) (сверхпереходная) связана с быстрыми процессами в демпферных обмотках и обмотке возбуждения, а \(T'_d\) (переходная) – преимущественно с обмоткой возбуждения после затухания сверхпереходных токов. Она определяется отношением индуктивности соответствующего контура к его активному сопротивлению.
Какие реактансы используются в расчетах синхронного генератора?
В зависимости от анализируемого режима используются различные реактансы:
- Сверхпереходный реактанс (\(x''_d\)): Используется для расчета начального ударного тока короткого замыкания.
- Переходный реактанс (\(x'_d\)): Используется для расчета токов короткого замыкания через несколько периодов после его возникновения, когда сверхпереходные процессы затухли.
- Синхронный реактанс (\(x_d\)): Используется для анализа установившихся режимов работы генератора.
Существуют также аналогичные реактансы по поперечной оси (\(x''_q\), \(x'_q\), \(x_q\)).
Как температура влияет на активное сопротивление статора?
Активное сопротивление металлических проводников (например, меди в обмотках статора) увеличивается с ростом температуры. Это связано с увеличением тепловых колебаний атомов в кристаллической решетке, что затрудняет движение свободных электронов. Для точных расчетов необходимо либо использовать сопротивление, приведенное к рабочей температуре генератора, либо корректировать значение, полученное для стандартной температуры, с помощью температурного коэффициента сопротивления.
Рекомендуемые Запросы для Дальнейшего Изучения
- Каковы практические методы измерения активного сопротивления обмоток синхронных машин на месте эксплуатации?
- Как схема соединения фазных обмоток статора (звезда или треугольник) влияет на расчет его эквивалентного сопротивления?
- Как учесть активное сопротивление статора при расчете полных потерь мощности и КПД синхронного генератора?
- Каким образом наличие и конструкция демпферных обмоток влияют на сверхпереходные реактансы и постоянные времени синхронного генератора?
