デジタルストレージオシロスコープ（DSO）完全ガイド：波形を読み解く力を手に入れる

信号の可視化から高度な解析まで、DSOの仕組みと活用法を徹底解説

デジタルストレージオシロスコープ（DSO）は、現代の電子計測において不可欠なツールです。高速で変化する電気信号を正確に捉え、デジタルデータとして保存・解析することで、アナログオシロスコープでは難しかった詳細な分析を可能にします。このガイドでは、あなたが学ばれたDSOの基本的な仕組みから応用的な活用法までを、より深く、体系的に掘り下げて解説します。

主要なポイント

デジタル変換とメモリ： DSOは入力されたアナログ信号をA/D変換器でデジタルデータに変換し、内蔵メモリに保存します。これにより、一度捉えた波形を後から詳細に分析したり、繰り返し表示したりすることが可能です。
高度な信号処理： 入力信号の減衰調整（アッテネーション）や、AC/DCカップリングによる成分分離など、精確な測定のための信号調整機能が充実しています。
多彩な解析機能： 単純な波形観測にとどまらず、リサジュー図形を用いた位相差測定、RC回路などを用いた周波数特性評価、FFTによる周波数スペクトル分析など、高度な解析が可能です。

DSOの核心：仕組みを理解する

アナログ波形からデジタルデータへ：A/D変換の魔法

DSOの心臓部とも言えるのがA/D（アナログ-デジタル）変換器です。入力された連続的なアナログ電圧信号は、ここで一定の時間間隔（サンプリング周期）で標本化（サンプリング）され、その瞬間の電圧値がデジタル値（量子化）に変換されます。

サンプリングレート

1秒間に何回サンプリングを行うかを示す値で、単位はS/s（サンプル毎秒）です。測定したい信号の最高周波数の少なくとも2倍（理想的には5倍以上）のサンプリングレートが必要です（ナイキスト定理）。これが不足すると、元の信号とは異なる周波数の波形が表示される「エイリアシング」が発生します。

垂直分解能

電圧値をどれだけ細かくデジタル値で表現できるかを示す指標で、通常ビット数で表されます（例：8ビット、10ビット、12ビット）。分解能が高いほど、微小な電圧変化も捉えることができます。

時間を捉えるデジタルメモリ：レコード長の重要性

A/D変換されたデジタルデータは、波形メモリ（アクイジションメモリ）に連続的に保存されます。このメモリの容量を「レコード長」と呼び、単位はポイント（pts）やサンプル（S）で表されます。レコード長が大きいほど、同じサンプリングレートでより長時間の波形を捉えることができます。また、同じ時間幅を表示する場合でも、レコード長が大きければより高い実効サンプリングレートを維持でき、波形の詳細を失わずに観測できます。

\( \text{捕捉時間} = \frac{\text{レコード長}}{\text{サンプリングレート}} \)

例えば、1GS/sのサンプリングレートで1Mポイントのレコード長を持つDSOは、1ミリ秒間の波形データを詳細に記録できます。

データ処理と表示：インテリジェンスの活用

メモリに保存されたデータは、内蔵のマイクロプロセッサによって処理され、液晶ディスプレイなどの画面に波形として表示されます。プロセッサは、電圧や周波数などの自動測定、カーソルを用いた特定点の値読み取り、波形演算（加算、減算、FFTなど）、表示のスケーリングなど、多彩な機能を実現します。

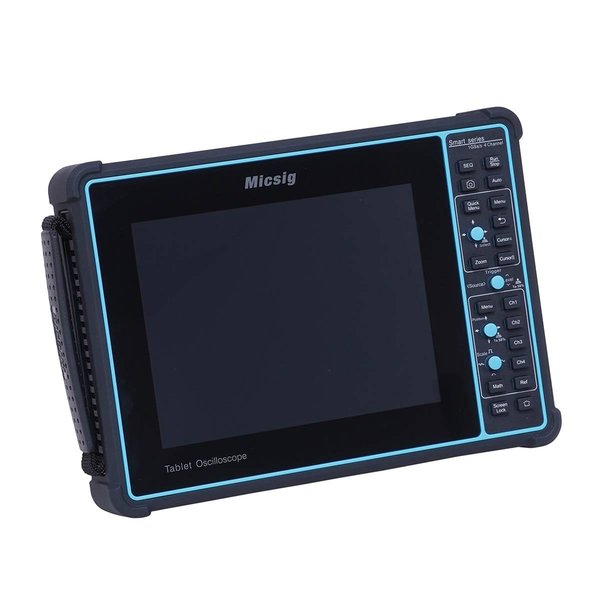

一般的なデジタルストレージオシロスコープ

入力をマスターする：正確な測定のための信号調整

DSOの性能を最大限に引き出すには、入力信号を適切に調整することが不可欠です。

表示を最適化：垂直軸と水平軸の調整

垂直軸（電圧軸）

「V/div」（ボルト・パー・ディビジョン）設定で、画面の縦軸一目盛りあたりの電圧値を調整します。信号の振幅全体が画面内に収まり、かつできるだけ大きく表示されるように設定するのが基本です。オフセット（表示位置の上下移動）も調整できます。

水平軸（時間軸）

「s/div」（セコンド・パー・ディビジョン）設定で、画面の横軸一目盛りあたりの時間幅を調整します。観測したい信号の周期や変化に合わせて、波形の全体像や特定の部分を拡大表示できます。

信号レベルを合わせる：減衰（アッテネーション）とプローブ

オシロスコープの入力部やプローブには、入力信号の電圧レベルを減衰させる機能があります。これは、測定器の入力電圧範囲を超える大きな信号を測定したり、測定器の入力インピーダンスが回路に与える影響を低減したりするために使用されます。

オシロスコーププローブ

信号を測定対象からオシロスコープ本体へ伝達するための重要なアクセサリです。一般的に「10:1」（テン・トゥ・ワン）プローブがよく用いられます。これは信号を1/10に減衰させるもので、入力インピーダンスが高くなるため、測定対象の回路への負荷を軽減する効果があります。使用するプローブの種類（1x, 10xなど）に合わせて、オシロスコープ側の設定も正しく行う必要があります。

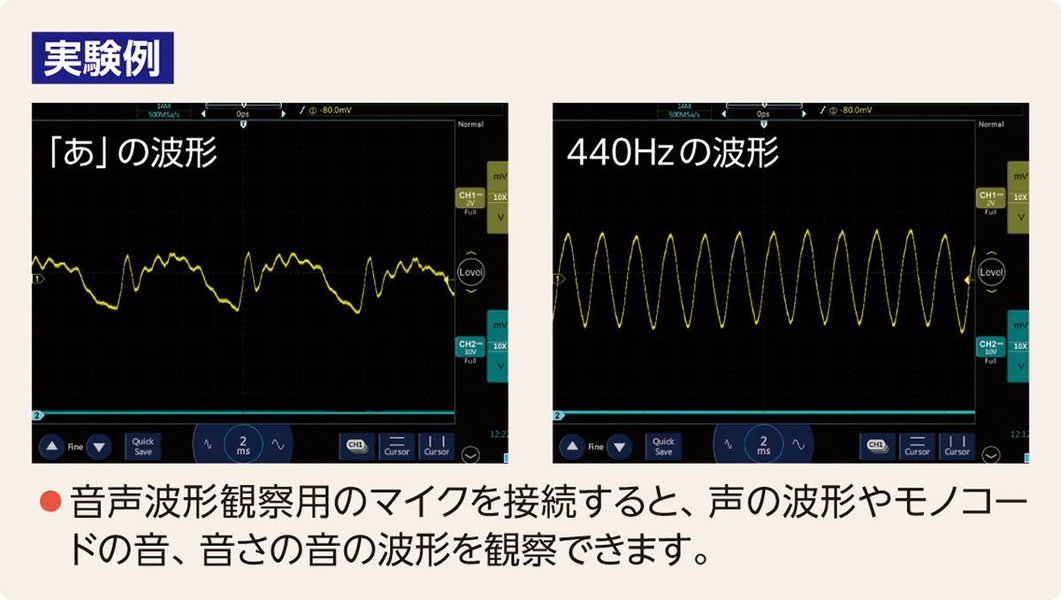

オシロスコープのプローブと接続例

信号成分に注目：AC/DCカップリング

入力カップリングは、測定したい信号成分に応じて選択します。

DCカップリング: 信号に含まれる直流（DC）成分と交流（AC）成分の両方を通過させます。信号全体の電圧レベルや、DCオフセットを含めた波形を見たい場合に使用します。
ACカップリング: 信号の交流成分のみを通過させ、直流成分をカットします。微小なAC信号が大きなDC電圧に重畳している場合（例：電源ラインのリップルノイズ）などに、AC成分だけを拡大して観測するのに便利です。
GNDカップリング: 入力を内部的に接地（0V）します。画面上で0Vレベル（グラウンド基準）を確認・調整するために使用します。

DSOで高度な解析を解き放つ

DSOは単なる波形表示装置ではありません。そのデジタル処理能力を活かした高度な解析機能が、電気信号の深い理解を助けます。

位相と周波数を視覚化：リサジュー図形

DSOの「X-Yモード」を使用すると、2つの入力信号の関係性を視覚的に捉えることができます。チャンネル1（CH1）の信号をY軸（垂直軸）に、チャンネル2（CH2）の信号をX軸（水平軸）に入力すると、画面にはリサジュー図形と呼ばれる特徴的なパターンが描画されます。

この図形の形状から、2つの信号間の周波数比や位相差を読み取ることができます。例えば、2つの信号が同じ周波数であれば、位相差に応じて円、楕円、または直線が表示されます。位相差 \(\theta\) は、楕円がY軸と交わる点の高さ（B）とY軸方向の最大振幅（A）から、 \( \theta = \arcsin\left(\frac{B}{A}\right) \) のようにして求めることができます（形状による）。これは、回路の位相特性を評価する際などに非常に有用です。

位相差によって変化するリサジュー図形の例（画像は三相全波整流回路に関連するものですが、リサジュー図形の概念を示しています）

回路の応答を探る：周波数特性評価

ご指摘のあったRC直列回路のような基本的なフィルタ回路の周波数特性を評価する際にも、DSOは強力なツールとなります。ファンクションジェネレータなどから周波数を変化させた正弦波を回路に入力し、DSOで入力信号と出力信号の振幅と位相差を測定します。周波数を掃引しながら測定を繰り返すことで、回路が特定の周波数帯域をどの程度通過させ（振幅特性）、位相をどれだけ変化させるか（位相特性）をプロットできます。

例えば、RCローパスフィルタの場合、カットオフ周波数 \( f_c = \frac{1}{2\pi RC} \) で出力振幅が入力の約70.7% (-3dB) になり、位相が-45°遅れることをDSOで確認できます。 \[ f_c = \frac{1}{2\pi RC} \]

捉えにくい瞬間を捉える：トリガリングとシングルショット

オシロスコープが安定した波形を表示できるのは「トリガ」機能のおかげです。トリガは、入力信号が特定の条件（例：特定の電圧レベルを立ち上がりエッジで通過）を満たした瞬間に、波形の掃引（データ収集）を開始する機能です。これにより、繰り返し波形を画面上の同じ位置に重ねて表示させ、静止したように見せることができます。

また、DSOはメモリを備えているため、電源投入時の突入電流や、まれに発生するグリッチのような一回限りの現象（シングルショットイベント）も捉えることができます。適切なトリガ設定を行い、「シングル」モードで待機させることで、イベント発生時の波形を確実にメモリに記録し、後で詳細に分析することが可能です。

DSO応用分野の概観：マインドマップ

以下のマインドマップは、DSOの基本原理から応用的な解析機能、そしてそれらが活用される分野までを視覚的にまとめたものです。DSOがいかに多機能で、様々な計測ニーズに応えるツールであるかを示しています。

mindmap root["デジタルストレージオシロスコープ (DSO)"] id1["基本原理"] id1a["アナログ-デジタル変換 (A/D)"] id1a1["サンプリング"] id1a2["量子化 (分解能)"] id1b["波形メモリ (レコード長)"] id1b1["データ保存"] id1b2["シングルショット捕捉"] id1c["プロセッサ"] id1c1["データ処理"] id1c2["自動測定"] id1c3["表示制御"] id2["入力調整"] id2a["垂直軸 (電圧)"] id2a1["V/div 設定"] id2b["水平軸 (時間)"] id2b1["s/div 設定"] id2c["カップリング"] id2c1["DC"] id2c2["AC"] id2c3["GND"] id2d["プローブ"] id2d1["減衰比 (1x, 10x)"] id2d2["帯域幅整合"] id3["高度な解析機能"] id3a["トリガリング"] id3a1["波形安定化"] id3a2["イベント捕捉"] id3b["リサジュー図形 (X-Yモード)"] id3b1["位相差測定"] id3b2["周波数比測定"] id3c["周波数特性評価"] id3c1["フィルタ解析 (例: RC回路)"] id3d["演算機能"] id3d1["FFT (周波数スペクトル)"] id3d2["数学演算"] id4["主要スペック"] id4a["周波数帯域幅"] id4b["最大サンプルレート"] id4c["最大レコード長"] id4d["垂直分解能"] id4e["チャンネル数"] id5["応用分野"] id5a["電子回路設計"] id5b["デバッグ・トラブルシューティング"] id5c["製造検査"] id5d["教育・研究"]

DSO選びのポイント：主要性能指標

DSOを選ぶ際には、測定対象や目的に合わせていくつかの重要な性能指標を考慮する必要があります。以下のレーダーチャートは、異なる応用分野において各スペックがどの程度重要視されるか（10段階評価、主観的な目安）を示しています。

周波数帯域幅 (Bandwidth): オシロスコープが信号の振幅を本来の3dB（約70.7%）まで正確に測定できる最高周波数。測定したい信号の最高周波数成分の3～5倍の帯域幅が推奨されます。
サンプルレート (Sample Rate): 1秒あたりのA/D変換回数。帯域幅と並び、信号の再現性を決める重要な要素です。
レコード長 (Record Length): 一度の捕捉でメモリに保存できるサンプル点の数。長いほど、高速サンプリングを維持したまま長時間の現象を捉えられます。
垂直分解能 (Resolution): 電圧軸の細かさ。高いほど、微小な信号変化を精密に捉えられます。
チャンネル数 (Channels): 同時に測定できる入力信号の数。通常2または4チャンネルですが、それ以上のモデルもあります。

DSOの活躍の場：実践的な応用例

DSOはその多機能性から、様々な分野で活用されています。

応用分野 (Application)	主な利用機能 (Key Features Used)
電子回路のデバッグ	マルチチャンネル表示、高度なトリガ機能、カーソル測定、波形演算、シングルショット捕捉
フィルタやアンプの設計・評価	周波数特性評価（FFTやボード線図機能）、位相差測定（X-Yモード）、立ち上がり/立ち下がり時間測定
電源回路のノイズ解析	FFTによる周波数スペクトル分析、高分解能モード、ACカップリング、ロングメモリ
シリアル通信の検証	高速サンプリング、プロトコルデコード機能、アイパターン解析（対応機種）
教育・基礎実験	基本的な波形観測、自動測定機能、リサジュー図形表示、PC接続によるデータ保存・レポート作成

以下のビデオは、オシロスコープの基本的な概念と、最新のデジタルオシロスコープがどのように機能するかを簡潔に解説しています。DSOの全体像を掴むのに役立ちます。

ビデオ：10分でわかるオシロスコープ (テクトロニクス)

よくある質問 (FAQ)

デジタルストレージオシロスコープ（DSO）とは何ですか？ +

DSOは、入力された電気信号（電圧の時間変化）をアナログ-デジタル変換器（A/D変換器）でデジタルデータに変換し、それを内部のメモリに記憶（ストレージ）するタイプのオシロスコープです。これにより、高速な信号や一度しか発生しない単発現象も捉え、保存したデータを後から詳細に解析することが可能です。

DSOはアナログオシロスコープとどう違いますか？ +

アナログオシロスコープは入力信号を直接ブラウン管（CRT）に描画するため、リアルタイム性に優れますが、波形の保存や複雑な解析は困難です。一方、DSOは信号をデジタル化してメモリに保存するため、波形データの保存、PCへの転送、数値測定、演算処理（FFTなど）、単発現象の捕捉といった点で優れています。現在ではオシロスコープの主流はDSOとなっています。

DSOの「サンプルレート」とは何ですか？なぜ重要ですか？ +

サンプルレートは、1秒間にアナログ信号をデジタル値に変換する回数を示す指標です（単位: S/s または Sa/s）。この値が高いほど、高速な信号変化をより忠実に捉えることができます。測定したい信号の最高周波数に対してサンプルレートが低いと、元の信号とは異なる波形として表示されてしまう「エイリアシング」という現象が起こるため、十分なサンプルレートを持つDSOを選ぶことが重要です。

ACカップリングとDCカップリングはいつ使い分けるべきですか？ +

DCカップリングは、信号の直流成分と交流成分の両方を見たい場合、信号の絶対的な電圧レベルを知りたい場合に使用します。一般的な信号観測ではまずDCカップリングを使います。
ACカップリングは、直流電圧に重畳した微小な交流成分（リップルやノイズなど）だけを拡大して観測したい場合に使用します。直流成分がカットされるため、交流成分を詳細に見ることができます。

リサジュー図形は何のために使いますか？ +

リサジュー図形は、主に2つの信号間の周波数比と位相差を視覚的に測定するために使用されます。DSOのX-Yモードで、一方の信号をX軸、もう一方をY軸に入力して表示させます。図形の形状（直線、円、楕円、複雑な曲線）から、これらの関係性を素早く把握することができます。特に、信号間の位相ずれを確認したい場合に便利です。
