Desentrañando los Secretos del ADN: ¿Cómo Funciona la Electroforesis?

La electroforesis de ADN es una piedra angular en los laboratorios de biología molecular, genética y bioquímica. Esta potente técnica permite a los científicos separar, visualizar y analizar fragmentos de ADN basándose en propiedades fundamentales como el tamaño y la carga eléctrica. Es una herramienta indispensable para una vasta gama de aplicaciones, desde la investigación básica hasta el diagnóstico clínico y la ciencia forense.

Puntos Clave sobre la Electroforesis de ADN

Separación por Tamaño y Carga: Aprovecha la carga negativa inherente del ADN para moverlo a través de un gel poroso mediante un campo eléctrico. Los fragmentos más pequeños migran más rápido que los grandes.
Visualización Esencial: Requiere tinción con agentes intercalantes (como alternativas seguras al bromuro de etidio) para visualizar las bandas de ADN separadas bajo luz UV o azul, permitiendo el análisis de tamaño y cantidad.
Aplicaciones Diversas: Es fundamental para analizar productos de PCR, identificar fragmentos de ADN, diagnosticar enfermedades genéticas, realizar pruebas de paternidad, ciencia forense (huella genética) y clonación molecular.

Principios Fundamentales: La Danza Eléctrica del ADN

La magia detrás de la electroforesis reside en la física básica y la química del ADN. Entender estos principios es clave para interpretar los resultados y optimizar la técnica.

El Motor: Carga Eléctrica y Campo Eléctrico

El esqueleto de fosfato del ADN le confiere una carga neta negativa a pH neutro. Cuando se sumerge un gel que contiene ADN en una solución tampón conductora y se aplica una corriente eléctrica, estas moléculas cargadas negativamente son repelidas por el electrodo negativo (cátodo) y atraídas hacia el electrodo positivo (ánodo). Esta migración dirigida es la fuerza motriz de la separación.

El Filtro: La Matriz del Gel

El gel actúa como un tamiz molecular tridimensional. Está compuesto por una red de polímeros (generalmente agarosa o poliacrilamida) que crea poros a través de los cuales deben navegar las moléculas de ADN.

Tipos de Geles

Geles de Agarosa: Son los más comunes para la electroforesis de ADN de rutina. La agarosa, un polisacárido extraído de algas marinas, forma una matriz con poros relativamente grandes, ideal para separar fragmentos de ADN de tamaño mediano a grande (desde unos 100 pares de bases (pb) hasta varias kilobases (kb)). La concentración de agarosa (típicamente 0.7% a 2%) determina el tamaño de los poros y, por lo tanto, el rango de separación óptimo. Concentraciones más altas separan mejor fragmentos pequeños, mientras que concentraciones más bajas son adecuadas para fragmentos grandes.
Geles de Poliacrilamida (PAGE): Ofrecen una mayor resolución y son capaces de separar fragmentos de ADN muy pequeños (incluso diferencias de un solo par de bases) y también se usan para proteínas. La poliacrilamida forma poros más pequeños y uniformes que la agarosa. Sin embargo, la preparación es más compleja y el acrilamida no polimerizada es una neurotoxina, requiriendo precauciones de seguridad.

El Resultado: Separación por Tamaño

Aunque todas las moléculas de ADN tienen la misma relación carga/masa (aproximadamente), su velocidad de migración a través del gel depende críticamente de su tamaño (longitud). Los fragmentos más pequeños serpentean más fácilmente a través de los poros del gel y, por lo tanto, viajan más lejos desde el punto de partida (pozo) en un tiempo determinado. Los fragmentos más grandes encuentran más resistencia, se mueven más lentamente y permanecen más cerca de los pozos.

El Entorno Controlado: Solución Tampón

El gel y la cámara de electroforesis se llenan con una solución tampón (buffer), como TAE (Tris-acetato-EDTA) o TBE (Tris-borato-EDTA). Este tampón cumple dos funciones cruciales:

Mantiene un pH estable, esencial para conservar la carga negativa del ADN y la integridad del sistema.
Conduce la corriente eléctrica a través del gel.

El Procedimiento Detallado: Paso a Paso

Realizar una electroforesis de ADN implica una secuencia de pasos cuidadosos para asegurar una separación y visualización adecuadas.

1. Preparación del Gel

Se pesa la cantidad adecuada de polvo de agarosa y se disuelve en el volumen requerido de tampón de electroforesis (TAE o TBE) calentando la mezcla (generalmente en un microondas) hasta que la solución sea clara. Se deja enfriar ligeramente antes de añadir un agente intercalante (opcional en este paso, puede hacerse después) como SYBR Safe o GelRed (alternativas más seguras al tradicional bromuro de etidio). La solución de gel se vierte en un molde con un peine insertado en un extremo. El peine crea los pozos donde se cargarán las muestras. El gel se deja solidificar a temperatura ambiente.

2. Preparación de las Muestras

Las muestras de ADN (por ejemplo, productos de PCR, ADN plasmídico digerido con enzimas de restricción, ADN genómico fragmentado) se mezclan con un "tampón de carga" (loading dye o loading buffer). Este tampón contiene:

Glicerol o sacarosa: Aumenta la densidad de la muestra, ayudándola a hundirse en el pozo acuoso dentro del gel.
Colorantes de seguimiento: Como el azul de bromofenol o el xileno cianol. Estos colorantes migran a través del gel a velocidades predecibles (aunque diferentes del ADN) y permiten monitorizar visualmente el progreso de la electroforesis sin necesidad de ver el ADN directamente. No tiñen el ADN.

Es crucial incluir un "marcador de peso molecular" o "escalera de ADN" (DNA ladder) en uno de los pozos. Esta es una mezcla de fragmentos de ADN de tamaños conocidos que migrarán junto con las muestras problema, sirviendo como una regla para estimar el tamaño de los fragmentos desconocidos.

3. Carga de Muestras y Electroforesis

Una vez solidificado el gel, se retira el peine cuidadosamente, dejando los pozos. El gel se coloca en la cubeta o tanque de electroforesis y se cubre completamente con tampón de electroforesis (el mismo usado para hacer el gel). Las muestras preparadas (y el marcador) se pipetean con cuidado en los pozos. Se cierra la tapa de la cubeta y se conecta a una fuente de alimentación. Se aplica un voltaje constante (por ejemplo, 80-150 V). El ADN comenzará a migrar hacia el electrodo positivo.

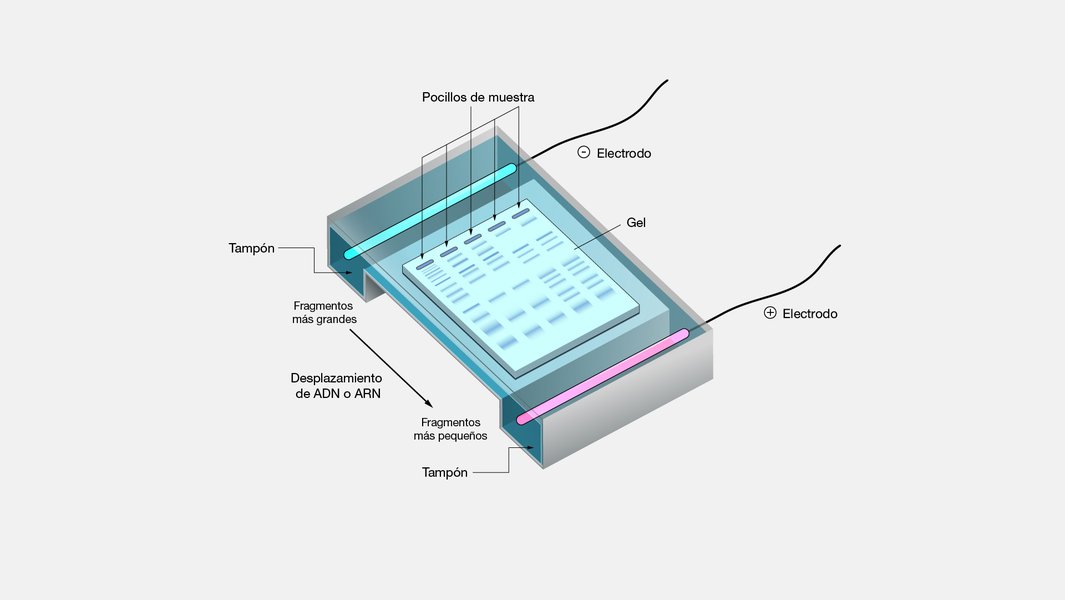

Diagrama de electroforesis en gel
Diagrama ilustrando la migración del ADN en un gel de electroforesis.

4. Tinción y Visualización

La electroforesis se detiene cuando el colorante de seguimiento de migración más rápida ha recorrido una distancia adecuada (generalmente, 2/3 a 3/4 de la longitud del gel). Si el agente intercalante no se añadió al gel, este se sumerge en una solución de tinción (por ejemplo, bromuro de etidio o una alternativa más segura) y luego, opcionalmente, en agua para eliminar el exceso de tinte (lavado).

El gel se coloca sobre un transiluminador UV (para bromuro de etidio) o un transiluminador de luz azul (para SYBR Safe/GelRed). El agente intercalante, unido al ADN, fluoresce bajo la luz apropiada, revelando el ADN como bandas. Cada banda representa una población de moléculas de ADN del mismo tamaño.

5. Análisis e Interpretación

Se fotografía el gel para documentación. El tamaño de los fragmentos en las muestras problema se estima comparando su posición (distancia migrada) con la de las bandas del marcador de peso molecular. La intensidad o brillo de una banda puede dar una indicación cualitativa o semicuantitativa de la cantidad de ADN presente en esa banda.

Comparativa de Geles: Agarosa vs. Poliacrilamida

La elección entre un gel de agarosa y uno de poliacrilamida depende principalmente del tamaño de los fragmentos de ADN que se desean separar y la resolución requerida. El siguiente gráfico radar compara estas dos matrices en varios aspectos clave, basándose en una evaluación general (escala 1-10, donde 10 es mejor/más alto).

Como ilustra el gráfico, la agarosa destaca por su facilidad de uso, seguridad y capacidad para separar fragmentos grandes, siendo ideal para la mayoría de aplicaciones rutinarias como la verificación de productos de PCR. La poliacrilamida, en cambio, es la elección cuando se necesita una resolución extremadamente alta para fragmentos pequeños, como en la secuenciación o el análisis fino de mutaciones, a pesar de ser más compleja y requerir mayores precauciones.

Visualización Conceptual: Mapa Mental de la Electroforesis de ADN

Para consolidar la comprensión de los componentes clave de la electroforesis de ADN, el siguiente mapa mental organiza visualmente los conceptos principales, desde los principios básicos hasta sus variadas aplicaciones.

mindmap root["Electroforesis de ADN"] id1["Principios"] id1a["Carga Negativa del ADN"] id1b["Campo Eléctrico"] id1c["Matriz Porosa (Gel)"] id1c1["Agarosa"] id1c2["Poliacrilamida"] id1d["Separación por Tamaño"] id1e["Solución Tampón"] id2["Procedimiento"] id2a["Preparación del Gel"] id2b["Preparación Muestra + Tampón Carga"] id2c["Carga en Pozos (+ Marcador)"] id2d["Aplicación Corriente"] id2e["Migración del ADN"] id2f["Tinción y Visualización"] id2g["Análisis (Tamaño/Cantidad)"] id3["Aplicaciones Clave"] id3a["Análisis Productos PCR"] id3b["Verificación Clonación/Digestión"] id3c["Diagnóstico Genético
(Mutaciones, Enfermedades)"] id3d["Ciencia Forense
(Huella Genética)"] id3e["Purificación de Fragmentos"] id3f["Estudios de Expresión (ARN)"] id3g["Southern/Northern Blotting"] id4["Factores Influyentes"] id4a["Concentración del Gel"] id4b["Voltaje Aplicado"] id4c["Tipo de Tampón"] id4d["Tiempo de Corrida"] id4e["Conformación del ADN"] id5["Tipos Principales"] id5a["Gel de Agarosa"] id5a1["Fragmentos Grandes/Medianos"] id5a2["Uso Rutinario"] id5b["Gel de Poliacrilamida (PAGE)"] id5b1["Fragmentos Pequeños"] id5b2["Alta Resolución"] id5b3["Secuenciación"]

Este mapa mental resume la interconexión de los elementos que definen la electroforesis de ADN, mostrando cómo los principios fundamentales guían el procedimiento práctico para lograr una amplia gama de aplicaciones científicas y diagnósticas.

Demostración Práctica: Electroforesis en Acción

Ver el proceso en acción puede solidificar la comprensión de la técnica. El siguiente video del Instituto de Química Orgánica General (IQOG-CSIC) ofrece una excelente demostración visual de la electroforesis de ADN en gel de agarosa, cubriendo los pasos clave desde la preparación del gel hasta la visualización de los resultados.

Este video ilustra claramente cómo se manejan los materiales, se prepara el gel, se cargan las muestras y cómo se interpretan finalmente las bandas de ADN separadas, proporcionando un contexto práctico a los conceptos teóricos discutidos.

Aplicaciones Versátiles de la Electroforesis de ADN

La capacidad de separar fragmentos de ADN por tamaño hace que la electroforesis sea una herramienta increíblemente versátil con aplicaciones en casi todas las áreas de la biología molecular y la genética.

Investigación y Biología Molecular

Verificación de PCR: Confirmar si una reacción de PCR ha producido el fragmento de ADN esperado y estimar su tamaño.
Análisis de Enzimas de Restricción: Verificar si el ADN (p. ej., un plásmido) ha sido cortado correctamente por enzimas de restricción, generando fragmentos de tamaños predecibles.
Purificación de ADN: Aislar un fragmento de ADN específico cortando la banda correspondiente del gel para su uso posterior (p. ej., clonación, secuenciación).
Estudio de Interacciones ADN-Proteína: Técnicas como el ensayo de retardo en gel (EMSA) utilizan la electroforesis para detectar si una proteína se une a un fragmento de ADN específico, ya que el complejo ADN-proteína migra más lentamente.

Diagnóstico Clínico y Genético

Detección de Mutaciones: Identificar deleciones o inserciones grandes que alteran el tamaño de un gen o fragmento.
Diagnóstico de Enfermedades por Expansión de Repeticiones: Enfermedades como la de Huntington son causadas por expansiones de secuencias repetitivas (trinucleótidos). La electroforesis puede determinar el tamaño del fragmento que contiene la repetición, indicando la presencia de la expansión patológica.
Identificación de Patógenos: Detectar la presencia de ADN viral o bacteriano específico en muestras clínicas después de una PCR.
Oncología: Analizar alteraciones genéticas en células tumorales, como la inestabilidad de microsatélites.

Ciencia Forense y Pruebas de Identidad

Huella Genética (DNA Fingerprinting): Comparar patrones de fragmentos de ADN (especialmente de regiones variables como los STRs - Short Tandem Repeats) entre muestras de la escena del crimen y sospechosos, o en pruebas de paternidad.

Biotecnología

Control de Calidad: Evaluar la integridad y tamaño de ADN plasmídico, productos de síntesis génica, etc.
Clonación Molecular: Verificar la inserción correcta de un fragmento de ADN en un vector de clonación.

La siguiente tabla resume algunas de las aplicaciones más importantes:

Aplicación	Propósito Principal	Ejemplo Específico
Análisis de PCR	Verificar amplificación y tamaño del producto	Confirmar la presencia de un gen de 500 pb tras PCR
Diagnóstico Genético	Detectar alteraciones genéticas asociadas a enfermedades	Identificar expansiones de trinucleótidos en la enfermedad de Huntington
Huella Genética	Comparar perfiles de ADN para identificación	Análisis forense de STRs, pruebas de paternidad
Clonación Molecular	Verificar construcciones genéticas	Confirmar la ligación de un inserto en un plásmido mediante digestión y electroforesis
Purificación de ADN	Aislar fragmentos específicos del gel	Extraer una banda de ADN para secuenciación posterior
Análisis de Restricción	Mapear o verificar ADN mediante cortes enzimáticos	Confirmar el patrón de corte de un plásmido

Ventajas y Limitaciones

Ventajas

Relativamente Simple y Rápida: El procedimiento básico es fácil de aprender y realizar, y los resultados pueden obtenerse en cuestión de horas.
Económica: Los reactivos y equipos básicos para la electroforesis en gel de agarosa son relativamente baratos en comparación con otras técnicas moleculares.
Visualización Directa: Permite ver directamente los fragmentos de ADN separados.
Versátil: Aplicable a una amplia gama de tamaños de ADN y diversas aplicaciones.
Escalable: Se pueden analizar múltiples muestras simultáneamente en un solo gel.

Limitaciones

Resolución Limitada (Agarosa): Los geles de agarosa estándar pueden no resolver fragmentos que difieren en tamaño por solo unos pocos pares de bases, especialmente si son grandes. PAGE ofrece mejor resolución pero es más compleja.
Sensibilidad: Requiere una cantidad mínima de ADN para que las bandas sean visibles.
Toxicidad (Bromuro de Etidio): El bromuro de etidio, un tinte tradicional, es un potente mutágeno y requiere manejo y eliminación cuidadosos. Las alternativas más seguras (SYBR Safe, GelRed) son preferibles pero pueden ser más caras.
No Informativa sobre Secuencia: Solo proporciona información sobre el tamaño (y cantidad aproximada) del fragmento, no sobre su secuencia de nucleótidos.
Artefactos: Factores como sobrecarga de pozos, voltaje excesivo o degradación del ADN pueden generar bandas difusas, corridas anómalas o "sonrisas" en el gel.
