探索拖拽式神经网络设计：直观构建、训练与可视化

寻找无需编码即可设计、测试和理解神经网络内部运作的强大工具？答案在此。

您是否正在寻找能够通过拖拽方式设计神经网络结构，同时还能提供样本数据进行测试，并允许您深入观察每一层数据分布和激活状态的工具？这样的工具确实存在，它们极大地简化了神经网络的构建、实验和理解过程，让您无需编写大量代码即可实现想法。

✨ 核心亮点 ✨

直观的拖拽设计： 像搭积木一样，通过拖放层组件来构建复杂的神经网络架构。
内置数据与训练： 许多工具提供样本数据集或允许导入您自己的数据，并在浏览器或本地环境中进行模型训练。
深入的层级可视化： 实时或训练后查看各层的激活值、权重分布或输出结果，洞察模型内部工作机制。

探索交互式神经网络设计工具

什么是拖拽式神经网络设计？

拖拽式神经网络设计是一种可视化编程范式，允许用户通过图形用户界面（GUI）来构建神经网络模型。用户不再需要编写复杂的代码来定义网络层、连接和参数，而是可以直接从工具箱中选择预定义的层（如卷积层、全连接层、激活函数等），将它们拖放到画布上，并通过连线来定义数据流向。这种方式极大地降低了进入门槛，使非程序员、研究人员和学生也能快速搭建和实验神经网络原型。

为何关注层级分布可视化？

能够查看神经网络每一层的分布（例如激活值的分布、权重的分布或特定层输出的特征图）至关重要。这提供了对模型内部运作方式的深刻洞察：

调试与诊断： 观察异常的激活模式（如梯度消失/爆炸、神经元饱和）可以帮助快速定位和解决训练中的问题。
理解模型行为： 了解数据在网络中如何逐层转换，以及不同层级学习到了哪些特征。
优化性能： 通过分析层级分布，可以为调整网络结构、超参数或正则化策略提供依据。
建立信任： 对于复杂模型，可视化其内部状态有助于增强对其预测结果的理解和信任度。

因此，一个优秀的拖拽式工具不仅要便于构建，还应提供强大的可视化能力来“透视”模型的内部。

推荐的拖拽式设计与可视化工具

以下是一些满足您需求的流行工具，涵盖了从在线学习平台到专业开发环境的选项：

基于浏览器的在线工具

ENNUI (Elegant Neural Network User Interface)

ENNUI 是一个由 MIT 开发的非常受欢迎的基于 Web 的工具。它允许用户完全在浏览器中通过拖拽界面来构建、训练和可视化神经网络。您可以轻松添加线性层、激活函数等，连接它们，然后使用内置或上传的数据集进行训练。其核心优势在于强大的实时可视化功能，您可以观察训练过程中损失函数的变化，以及每一层激活值的分布情况。ENNUI 还支持将设计好的模型导出为 Python 代码（基于 Keras），方便进一步开发。

主要特点： 纯浏览器端、拖拽设计、实时训练与可视化、层级分布查看、代码导出。
适用场景： 教育、快速原型设计、学习神经网络基础。
访问： ENNUI 官方网站 / ENNUI GitHub 仓库

TensorFlow Playground

虽然 TensorFlow Playground 不完全是一个通用的拖拽“构建器”（主要适用于简单的全连接网络），但它是一个极其出色的交互式学习和可视化工具。用户可以通过点击添加/删除神经元和层，调整学习率、激活函数等超参数，并使用内置的样本数据集（如分类或回归问题）进行实时训练。其亮点在于能够极其直观地展示数据点如何在网络中传播，连接线的颜色和粗细代表权重，神经元的颜色代表其激活值。这对于理解基础概念（如特征交叉、过拟合、正则化影响）非常有帮助。

主要特点： 交互式学习、实时可视化（数据流、权重、激活）、内置样本数据、调整参数。
适用场景： 教育、理解神经网络基本工作原理、实验超参数影响。
访问： TensorFlow Playground

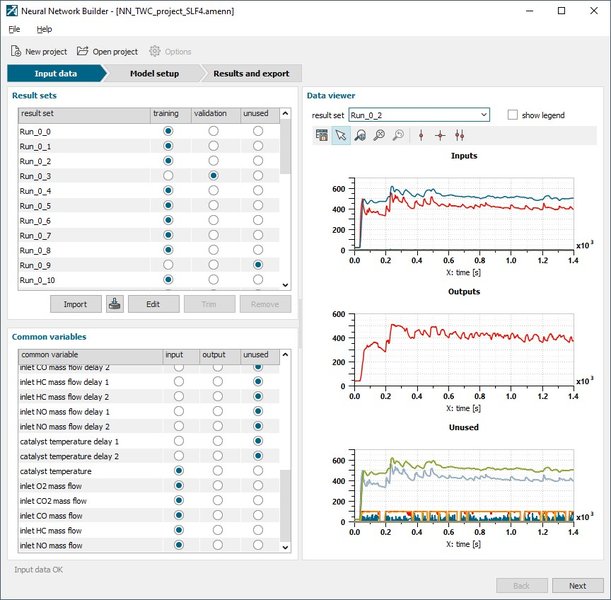

一个典型的拖拽式神经网络构建器界面示例

其他在线工具

TensorCraft: 提供基于节点的拖拽界面构建网络，并可编译到不同框架。支持训练和基础可视化。(访问 TensorCraft)
TorchStack: 支持拖拽层来创建 PyTorch 网络，并实时生成代码，提供可视化组件。(访问 TorchStack)
DIANNE: 基于 Web 的 UI 构建器，通过拖拽模块构建神经网络，支持训练和可视化。(访问 DIANNE)
Visual Deep Neural Network Builder (Carbon ML): 用户友好的 Web 应用，支持拖拽层构建、训练、测试和评估，可查看激活分布。(访问 Carbon ML Builder)

桌面或特定环境工具

Deep Network Designer (MATLAB Deep Learning Toolbox)

如果您使用 MATLAB 环境，其 Deep Learning Toolbox 提供了名为 Deep Network Designer 的应用程序。这是一个功能强大的拖拽式工具，允许用户导入数据，设计、分析和训练深度学习网络。您可以从库中拖放层，连接它们，编辑参数，并实时检查网络结构是否有错误。它支持导入样本数据进行训练，并提供了丰富的可视化功能来分析网络性能和查看层激活（例如，使用 activations 函数或在 App 中直接查看）。

主要特点： 集成于 MATLAB、功能强大、支持复杂网络、层激活可视化、模型分析。
适用场景： 科研、工程应用（如果已具备 MATLAB 环境）。
访问： 需要 MATLAB 及 Deep Learning Toolbox 授权。

PerceptiLabs

PerceptiLabs 提供了一个现代化的图形化拖拽建模工具，旨在简化机器学习模型的构建、训练和调试过程。用户可以通过拖放组件（层、数据处理模块等）来设计模型。它强调可视化，允许用户在训练期间实时监控模型的内部状态，包括各层的激活分布、权重变化等。它也支持导入数据进行训练。

主要特点： 现代 UI、可视化建模、实时训练监控、层级细节查看。
适用场景： 需要较强可视化调试能力的用户、快速原型验证。
访问： PerceptiLabs 官方网站 (可能需要注册)

功能比较概览

工具类型心智图

为了更好地理解不同工具的定位，下面的心智图将它们根据主要功能进行了分类：

mindmap root["神经网络可视化与设计工具"] id1["拖拽式构建与可视化"] id1_1["ENNUI (浏览器)"] id1_2["Deep Network Designer (MATLAB)"] id1_3["PerceptiLabs (Web/桌面)"] id1_4["TensorCraft (浏览器)"] id1_5["TorchStack (浏览器)"] id1_6["DIANNE (浏览器)"] id1_7["Carbon ML Builder (浏览器)"] id1_8["ML Visuals"] id2["交互式学习与可视化"] id2_1["TensorFlow Playground (浏览器)"] id3["专业可视化 (现有模型)"] id3_1["TensorSpace (3D Viz)"] id3_2["Netron (模型结构查看)"] id3_3["Visualkeras (代码生成结构图)"] id4["仅限图表绘制"] id4_1["diagrams.net (draw.io)"] id4_2["EdrawMax / Edraw.ai"]

这个心智图清晰地展示了哪些工具专注于“构建+可视化”（如 ENNUI, PerceptiLabs），哪些更侧重于“交互式学习”（如 TensorFlow Playground），哪些用于查看“已有的模型”（如 Netron, TensorSpace），以及哪些只是“绘图工具”。

主要工具特性对比表

下表对几款核心工具的关键特性进行了比较，帮助您根据具体需求进行选择：

工具名称	拖拽设计能力	平台/访问方式	样本数据支持	层级可视化深度	易用性	成本/要求
ENNUI	良好	浏览器	支持 (内置/上传)	良好 (实时激活分布)	高	免费
TensorFlow Playground	有限 (简单网络调整)	浏览器	内置	优秀 (数据流/激活)	非常高	免费
Deep Network Designer	强大	MATLAB (桌面)	支持 (导入)	高 (层激活分析)	中等	需要 MATLAB 授权
PerceptiLabs	良好	Web/桌面 (需注册)	支持 (导入)	高 (实时权重/激活)	中等	可能需要订阅 (检查官网)
TensorSpace	有限 (通过API构建)	浏览器 (JS库)	支持 (加载预训练)	优秀 (3D 特征图/激活)	中等 (需编程)	免费 (开源库)

注意： “易用性”和“可视化深度”是相对评估。选择哪个工具取决于您的具体目标，是学习概念、快速原型设计，还是进行深入的专业开发。

工具能力雷达图分析

下面的雷达图更直观地展示了四款代表性工具在几个关键维度上的能力侧重。这有助于您理解每个工具的强项和潜在的局限性。

从图中可以看出，ENNUI 和 TensorFlow Playground 在易用性和浏览器可访问性上表现突出，是入门和学习的好选择。Deep Network Designer (MATLAB) 和 PerceptiLabs 则在设计能力和可视化深度上更胜一筹，适合更复杂的任务，但对环境或注册有要求，学习曲线也相对陡峭。

视频演示：无代码创建神经网络

观看下面的视频，了解如何使用像 ENNUI 这样的工具，通过拖拽方式直观地构建神经网络，而无需编写任何代码。这个演示可以帮助您更好地理解这类工具的操作流程和用户体验。

视频展示了使用一个优雅的神经网络用户界面（如 ENNUI）来拖放构建神经网络的过程。您可以观察到如何选择不同的层、连接它们、设置参数，并在界面中启动训练过程，直观地看到结果。

常见问题解答 (FAQ)

这些工具都是免费的吗？

不完全是。像 ENNUI、TensorFlow Playground、TensorCraft、TorchStack 和 Netron 通常是免费使用的。然而，MATLAB 的 Deep Network Designer 需要有效的 MATLAB 和 Deep Learning Toolbox 许可证。PerceptiLabs 可能有免费试用版或教育版，但其完整功能可能需要订阅。建议访问各自官网了解最新的定价和许可信息。

我需要编程知识才能使用这些工具吗？

对于核心的拖拽设计功能，通常不需要编程知识。这些工具的主要目的就是通过可视化界面简化模型构建。然而，理解神经网络的基本概念（如层类型、激活函数、损失函数等）对于有效使用这些工具仍然非常重要。一些工具（如 ENNUI）允许导出代码，这时如果您想进一步修改或集成模型，编程知识就会变得有用。

这些工具支持哪些类型的神经网络？

支持的网络类型因工具而异。大多数工具至少支持基础的全连接网络（FCNN/MLP）。许多更强大的工具（如 ENNUI, Deep Network Designer, PerceptiLabs）还支持常见的卷积神经网络（CNN）和循环神经网络（RNN）及其变体（如 LSTM, GRU）所需的层。建议查阅具体工具的文档以获取其支持的层和架构的完整列表。

如何查看“层级分布”？这具体指什么？

查看“层级分布”通常指的是在工具的可视化界面中观察神经网络内部特定层的数据或参数特性。这可能包括：
