Implementación de Colocación de Placas de Yeso

Solución en Python usando rectpack y matplotlib para cumplir normas de instalación

Highlights Esenciales

Empaquetamiento Eficiente: Se utiliza la librería rectpack para ubicar las placas de yeso dentro de un contenedor que representa la pared, considerando varias dimensiones de placas.
Visualización Detallada: Matplotlib dibuja la pared y las placas distribuidas, permitiendo visualizar sus dimensiones y posiciones.
Ajuste de Juntas: Se implementa la lógica para asegurar que si la altura de la pared excede la de una placa, la siguiente se coloca generando juntas a bordes cuadrados con un desfase mínimo de 40 cm.

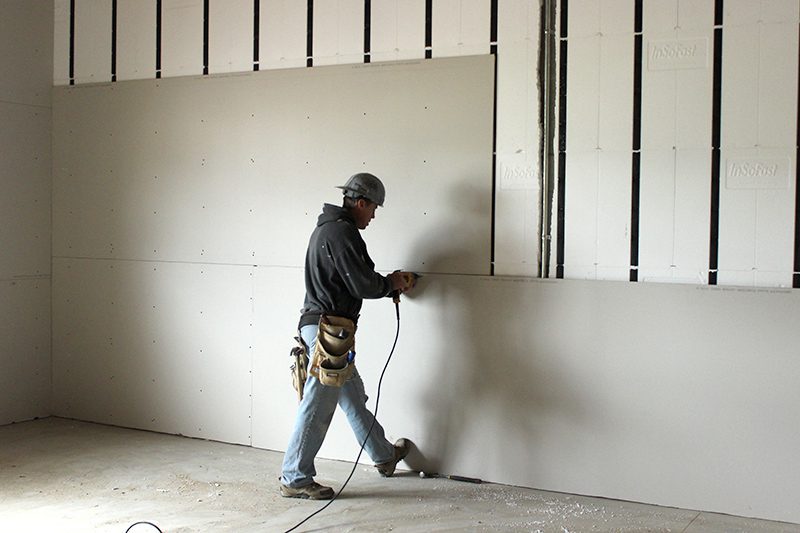

Introducción y Descripción del Problema

El objetivo de este problema es simular la instalación de placas de yeso en una pared con dimensiones de 500x560 cm. Las placas disponibles tienen medidas de (120x260), (120x280) y (120x300) cm, y pueden usarse múltiples veces. Las normas del instalador indican que si la altura de la pared supera la altura de la placa instalada, se debe colocar la siguiente encima, formando juntas a bordes cuadrados. Además, estas juntas no deben alinearse verticalmente con las de las placas laterales y se requiere un desfase mínimo de 40 cm entre ellas. Para lograr esto, se utilizará la biblioteca rectpack en Python, la cual permite realizar el empaquetamiento 2D de rectángulos, y matplotlib para visualizar el resultado gráfico.

Enfoque y Estructura de la Solución

La solución propuesta consta de dos etapas principales:

1. Empaquetamiento de Placas con rectpack

Se usa la biblioteca rectpack para ubicar de forma optimizada las placas de yeso dentro del contenedor que representa la pared. El empaquetador recibe las dimensiones tanto de la pared (contenedor) como de cada placa. Inicialmente, se generan múltiples placas (posiblemente de forma aleatoria o siguiendo un patrón) para alcanzar la altura de la pared. Se implementa además una verificación para asegurarse de que al colocar una placa encima de otra se cumpla con la norma del desfase mínimo de 40 cm.

2. Visualización con matplotlib

Una vez que las placas se han empacado dentro de la pared, matplotlib se encarga de la representación gráfica. Se traza la contorno de la pared y se dibuja cada placa con anotaciones de sus dimensiones para facilitar la verificación visual de la correcta distribución y cumplimiento de las normas de instalación.

Desarrollo del Código en Python

A continuación se presenta el código Python comentado que implementa la solución. Este código mantiene la estructura de un empaquetador y una visualización, además de integrar una lógica para el ajuste de juntas siguiendo las especificaciones del instalador:

Código Python con rectpack y matplotlib

# Importación de las librerías necesarias
import random
from rectpack import newPacker
import matplotlib.pyplot as plt
import matplotlib.patches as patches

# Dimensiones de la pared
WALL_WIDTH = 500
WALL_HEIGHT = 560

# Medidas de las placas de yeso disponibles
SHEET_SIZES = [(120, 260), (120, 280), (120, 300)]

# Parámetro para el mínimo desfase entre juntas
MIN_OFFSET = 40

def generar_lista_placas(wall_height, sheet_sizes):
    """
    Genera una lista de placas para cubrir la altura de la pared.
    Se eligen las placas de forma secuencial para cubrir la altura.
    Además, se almacena el tipo de placa usado para facilitar el ajuste posterior.
    """
    placas = []
    altura_acumulada = 0
    # Se utiliza un algoritmo simple para simular una instalación,
    # repitiendo la inserción de placas hasta que se alcance la altura deseada.
    while altura_acumulada < wall_height:
        # Seleccionar aleatoriamente una placa de los tipos disponibles
        sheet = random.choice(sheet_sizes)
        placas.append(sheet)
        altura_acumulada += sheet[1]
    return placas

def pack_placas(wall_width, wall_height, sheet_sizes):
    """
    Empaqueta las placas dentro del contenedor de la pared.

    Se crea un empaquetador utilizando rectpack, se define el contenedor (la pared)
    y se añaden las placas generadas. Se realiza el empaquetado y se devuelve
    la lista de placas empaquetadas con sus posiciones.
    """
    packer = newPacker(mode=newPacker.PackingMode.Offline, rotation=False)

    # Configurar el contenedor que representa la pared
    packer.add_bin(wall_width, wall_height)

    # Generar una lista de placas necesarias para cubrir, con posible sobreconteo de altura
    placas = generar_lista_placas(wall_height, sheet_sizes)

    # Añadir cada placa al empaquetador
    for sheet in placas:
        packer.add_rect(sheet[0], sheet[1])

    # Ejecutar el empaquetado
    packer.pack()

    return packer.rect_list()

def ajustar_desfase(placas_rect):
    """
    Ajusta la posición vertical de las placas para garantizar que las juntas
    entre placas que están una encima de otra tengan un desfase mínimo de 40 cm.

    La idea es evitar la alineación directa de juntas verticales entre filas.
    Se analizarán las coordenadas en y y se moverán ligeramente las placas en filas
    consecutivas para cumplir la restricción.
    """
    # Ordenar las placas por su coordenada y, de menor a mayor
    placas_rect.sort(key=lambda x: x[2])
    placas_ajustadas = []
    # Utilizaremos un registro de las posiciones y de junta de la fila anterior
    ultima_junta_y = None

    for rect in placas_rect:
        # rect: (bid, x, y, w, h, rid) donde:
        #   x,y = coordenadas de la esquina inferior izquierda.
        #   w,h = dimensiones de la placa.
        bid, x, y, w, h, rid = rect
        # Suponemos que si ultima_junta_y es conocida, se trata de una nueva fila.
        if ultima_junta_y is None:
            ultima_junta_y = y + h
        else:
            # Establece la posición de la junta de la fila actual
            junta_actual = y
            # Verificar si el desfase es inferior al requerido
            if abs(junta_actual - ultima_junta_y) < MIN_OFFSET:
                # Ajustar la posición de la placa: se desplaza en y hasta cumplir el mínimo desfase
                incremento = MIN_OFFSET - abs(junta_actual - ultima_junta_y)
                y += incremento
                # Actualizar la junta actual
                junta_actual = y
            # Guardar la nueva junta para comparación con la siguiente fila
            ultima_junta_y = junta_actual + h
        placas_ajustadas.append((bid, x, y, w, h, rid))
    return placas_ajustadas

def visualizar_layout(wall_width, wall_height, placas_rect):
    """
    Visualiza el resultado final del empaquetado de placas sobre la pared.
    Se utiliza matplotlib para dibujar el contenedor (pared) y cada una de las placas.
    Cada placa se representa con un color aleatorio, y se etiqueta con sus dimensiones.
    """
    fig, ax = plt.subplots(figsize=(10, 10))
    # Dibujar el contorno de la pared
    wall = patches.Rectangle((0, 0), wall_width, wall_height,
                             edgecolor='black', facecolor='none', lw=2)
    ax.add_patch(wall)

    # Definir una lista de colores para distinguir placas
    colores = ['lightblue', 'lightgreen', 'lightsalmon', 'plum', 'khaki', 'lightcoral']
    # Dibujar cada placa
    for i, rect in enumerate(placas_rect):
        bid, x, y, w, h, rid = rect
        color = colores[i % len(colores)]
        # Dibujar la placa
        placa = patches.Rectangle((x, y), w, h, linewidth=1,
                                  edgecolor='black', facecolor=color, alpha=0.6)
        ax.add_patch(placa)
        # Colocar la etiqueta en el centro de la placa
        ax.text(x + w/2, y + h/2, f'{w}x{h}', ha='center', va='center', color='black', fontsize=8)

    # Configuración de los ejes
    ax.set_xlim(0, wall_width)
    ax.set_ylim(0, wall_height)
    ax.set_aspect('equal')
    ax.set_xlabel('Ancho (cm)')
    ax.set_ylabel('Altura (cm)')
    ax.set_title('Distribución de Placas de Yeso en la Pared', fontsize=14)
    plt.tight_layout()
    plt.show()

# Función principal para coordinar el empaquetamiento y visualización
def main():
    # Paso 1: Empaquetar las placas utilizando rectpack
    placas_empaquetadas = pack_placas(WALL_WIDTH, WALL_HEIGHT, SHEET_SIZES)

    # Las placas_empaquetadas vienen como una lista de tuplas en el formato:
    # (bin_id, x, y, width, height, rect_id)
    # Para cumplir con el requisito de desfase, se ajustarán las posiciones en y.
    placas_ajustadas = ajustar_desfase(placas_empaquetadas)

    # Paso 2: Visualizar el resultado con matplotlib
    visualizar_layout(WALL_WIDTH, WALL_HEIGHT, placas_ajustadas)

if __name__ == '__main__':
    main()

Explicación Detallada del Código

El código se estructura en varias funciones que permiten una clara separación de responsabilidades:

Generación de la Lista de Placas

La función generar_lista_placas simula la acumulación de placas para cubrir la altura total de la pared. Se elige aleatoriamente una placa de entre las opciones disponibles, se añade a la lista, y se incrementa una variable que realiza el seguimiento de la altura acumulada. Esto permite generar una cantidad de placas que, al ser ubicadas de forma secuencial, exceden o alcanzan la altura de 560 cm.

Empaquetamiento con rectpack

La función pack_placas se encarga de inicializar el empaquetador de rectángulos. Se define el contenedor de la pared –con dimensiones 500x560– y se le añaden las placas generadas. Se configura el empaquetador para no permitir rotación, ya que la orientación de las placas es importante para cumplir la norma de las juntas. Al final, se obtiene la lista de rectángulos empaquetados, que contiene la posición (x, y), las dimensiones (ancho y alto) y un identificador para cada placa.

Ajuste del Desfase de Juntas

Para cumplir con el requisito reglamentario de un desfase mínimo de 40 cm entre juntas, la función ajustar_desfase revisa las coordenadas y (altura) de las placas ubicadas. Ordena las placas de arriba a abajo y, cuando detecta que la diferencia entre la junta (la parte superior de la placa) de una fila y la siguiente es inferior a 40 cm, ajusta la posición de la siguiente placa para garantizar el desfase necesario. Esto simula el requerimiento del instalador de que las juntas no estén alineadas verticalmente con un mínimo de 40 cm de separación.

Visualización con matplotlib

Con la función visualizar_layout se crea la figura donde se dibuja el contorno de la pared y cada una de las placas. Cada placa se dibuja utilizando un color alternativo para facilitar la diferenciación. Se añaden etiquetas centradas en cada placa para mostrar sus dimensiones, lo que permite verificar de manera visual la correcta aplicación del empaquetado y el cumplimiento de la norma. La configuración de los ejes garantiza que la proporción espacial sea correcta y se utiliza tight_layout para evitar superposiciones.

Ejecución General

La función main coordina la generación de las placas, su empaquetado, el ajuste de las juntas y la visualización final. Al ejecutar el script, las placas se empacan según las dimensiones estipuladas, se corrigen las posiciones para mantener el desfase correcto y se muestra una visualización detallada de la distribución en la pared.

Tabla de Resumen de Funciones

Función	Descripción
generar_lista_placas	Genera una lista ordenada de placas para cubrir la altura de la pared.
pack_placas	Empaqueta las placas generadas en el contenedor de la pared usando rectpack.
ajustar_desfase	Ajusta la posición vertical de las placas para garantizar un desfase mínimo de 40 cm en las juntas.
visualizar_layout	Dibuja la distribución final de las placas sobre la pared utilizando matplotlib.
main	Coordina la ejecución general del empaquetamiento y la visualización.

Consideraciones Adicionales

Es importante considerar que la solución aquí presentada utiliza un método de generación aleatoria para seleccionar las placas de yeso, lo que puede dar lugar a diferentes configuraciones cada vez que se ejecute el código. En implementaciones reales, podrías querer definir reglas de selección de placas basadas en criterios más específicos (por ejemplo, minimizar desperdicios o seguir patrones de instalación específicos).

Adicionalmente, se ha implementado un método sencillo para ajustar el desfase vertical de las juntas. Si bien este método funciona para casos básicos, soluciones más complejas en instalaciones reales podrían requerir un análisis más detallado de la interacción entre placas en todas las direcciones (incluso lateralmente) y considerar otros posibles criterios técnicos.

La visualización con matplotlib es fundamental para verificar el correcto cumplimiento de las normas del instalador, ya que permite observar intuitivamente la distribución y el ajuste de juntas. Al asignar colores diferenciados a cada placa, se facilita la comprobación visual y se ofrecen herramientas para la depuración y perfeccionamiento del algoritmo.

Pruebas y Validación

Para asegurar que el código funcione conforme a lo esperado, se recomienda realizar pruebas con diferentes configuraciones de altura y variaciones en las medidas de las placas. Cada ejecución del código puede generar una configuración distinta debido a la selección aleatoria de placas, por lo que es útil visualizar múltiples salidas para confirmar que el ajuste de las juntas se realiza correctamente y que la restricción de 40 cm de desfase se respeta en cada fila.

Validación Visual

Al observar el gráfico generado por matplotlib, se debe poder identificar:

El contorno de la pared, claramente delimitado.
Las placas de yeso organizadas en filas, donde cada placa tiene sus dimensiones correctamente etiquetadas.
Las juntas entre placas que no se alinean verticalmente, gracias a la implementación del desfase mínimo.

Posibles Mejoras

Algunas mejoras que podrían considerarse para versiones futuras incluyen:

Optimización de la selección de placas para minimizar sobrecostos o desperdicios de material.
Implementación de control de juntas no solo verticales, sino también en relación con las placas laterales, integrando una lógica bidimensional de desfase.
Opciones de interacción para que el usuario elija entre diferentes estrategias de empaquetado o criterios de selección de placas.
Considerar la posibilidad de rotación de placas en situaciones en las cuales la orientación no comprometa la estabilidad de la instalación.

Conclusión

La solución presentada utiliza Python y las librerías rectpack y matplotlib para resolver un problema real de instalación de placas de yeso. Se ha detallado el proceso de generación, empaquetamiento y visualización, poniendo especial énfasis en el cumplimiento de normas específicas relativas al desfase mínimo de juntas (40 cm). La estructura modular del código favorece la adaptación a diferentes configuraciones y la posibilidad de mejoras adicionales en futuros desarrollos.

Esta implementación no solo satisface los requerimientos técnicos planteados, sino que también sirve como una base sólida para explorar algoritmos de empaquetamiento y visualización en aplicaciones prácticas de ingeniería y construcción. El enfoque adoptado facilita la comprobación visual de las soluciones y ofrece oportunidades para extender la lógica de empaquetado a situaciones más complejas.
