揭秘ECU编程：释放车辆潜能与软件开发的关键路径
为汽车诊断软件架构师深入解析ECU编程需求与开发策略
作为汽车诊断软件架构师，您正处在汽车技术革新的前沿。ECU（电子控制单元）作为现代车辆的“大脑”，其编程与诊断是提升车辆性能、确保功能稳定和满足日益严格法规的核心环节。理解ECU编程的常见需求，并掌握开发相关软件的方法论，对于您的工作至关重要。本篇内容将为您详细梳理这些关键点。
核心洞察
- 性能提升与功能修复： ECU编程的核心需求在于通过修改软件参数来优化发动机性能、提升燃油效率、修复软件缺陷或适配新硬件。
- 跨学科知识体系： 开发专业的ECU编程软件需要深厚的汽车工程、嵌入式系统、微控制器、编程语言（如C/C++）以及车辆通信协议（如CAN、UDS）知识。
- 安全、合规与测试： 软件开发必须内置强大的安全机制，遵循相关法规（尤其是排放和安全标准），并经过严格的模拟与实车测试，确保可靠性与安全性。
汽车诊断中ECU编程的常见需求
为何需要对ECU进行编程？
ECU编程，有时也称为刷写（Flashing）或重映射（Remapping），是对ECU内部软件进行修改或更新的过程。其需求广泛，涵盖了车辆生命周期的多个方面：

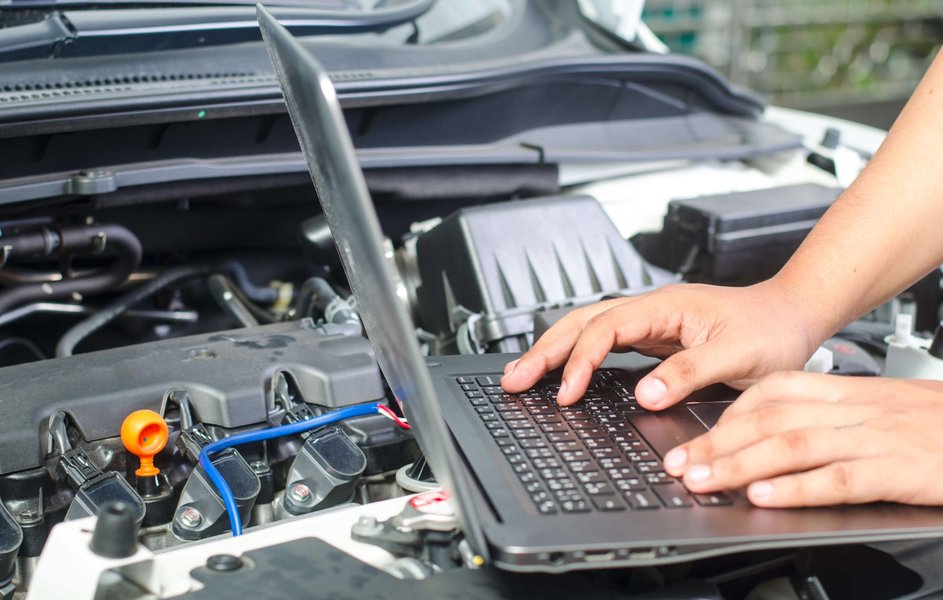

ECU重新编程（Reflashing）是更新或修改车辆控制单元软件的关键过程。
1. 性能优化与个性化定制 (Performance Optimization & Customization)
这是最广为人知的需求之一。通过调整ECU内部的映射表（Maps），例如燃油喷射时机、空燃比、点火提前角、增压压力等参数，可以显著提升发动机的马力、扭矩，改善油门响应，甚至优化燃油经济性。车主或改装爱好者可以根据自己的驾驶偏好或特定用途（如赛道驾驶）定制车辆性能。
2. 软件更新与缺陷修复 (Software Updates & Bug Fixes)
如同任何复杂的软件系统，ECU固件也可能存在漏洞（Bugs）或需要功能改进。汽车制造商会定期发布软件更新包，通过ECU编程将其安装到车辆上，以修复已知问题、提高系统稳定性、增加新功能或提升安全性。
3. 车辆匹配与配置 (Vehicle Matching & Configuration - ECU Coding)
当更换新的ECU模块时，或者为车辆添加/更改了某些硬件配置（如不同类型的传感器、执行器或选装功能）后，需要进行ECU编码（Coding）。编码是ECU编程的一个相关过程，它主要是配置ECU的软件参数，使其与车辆的具体型号、配置（如VIN码、硬件列表）相匹配，确保新模块或功能能够被车辆识别并正常工作。这对于保证系统的兼容性和稳定性至关重要。
4. 功能激活与调整 (Feature Activation & Adjustment)
某些车辆出厂时可能预装了某些硬件，但对应的功能并未激活。通过ECU编程，可以合法地激活这些“隐藏”功能。此外，也可以调整某些现有功能的行为参数，例如调整驾驶辅助系统的灵敏度等（需在法规允许范围内）。
5. 诊断支持与故障排除 (Diagnostic Support & Troubleshooting)
在诊断过程中，如果发现某些故障（DTC）是由软件问题或参数设定不当引起的，可能需要通过ECU编程来纠正。例如，更新特定模块的软件以解决已知的兼容性或逻辑错误。
6. 数据读写与管理 (Data Reading/Writing & Management)
ECU编程工具需要能够安全地读取ECU内部的现有程序和数据（如校准数据、配置信息），进行备份，并将修改后的新数据或完整固件写入ECU的非易失性存储器（如Flash Memory）中。
7. 排放控制与燃油效率 (Emissions Control & Fuel Efficiency)
面对日益严格的排放法规（如欧洲的Euro 6标准），ECU编程被用于优化燃烧过程，调整尾气后处理系统（如DPF、SCR）的控制策略，以满足排放标准，同时尽可能地提高燃油效率。
8. 安全与防盗功能集成 (Security & Anti-theft Integration)
ECU编程也涉及到车辆安全系统，例如编程匹配新的车钥匙、配置防盗锁止系统（Immobilizer）等，确保只有授权的钥匙才能启动车辆。
开发ECU编程软件：方法与挑战
构建专业级ECU编程工具的关键步骤
开发一款功能强大且安全可靠的ECU编程软件是一项复杂的系统工程，需要多方面的专业知识和严谨的开发流程。

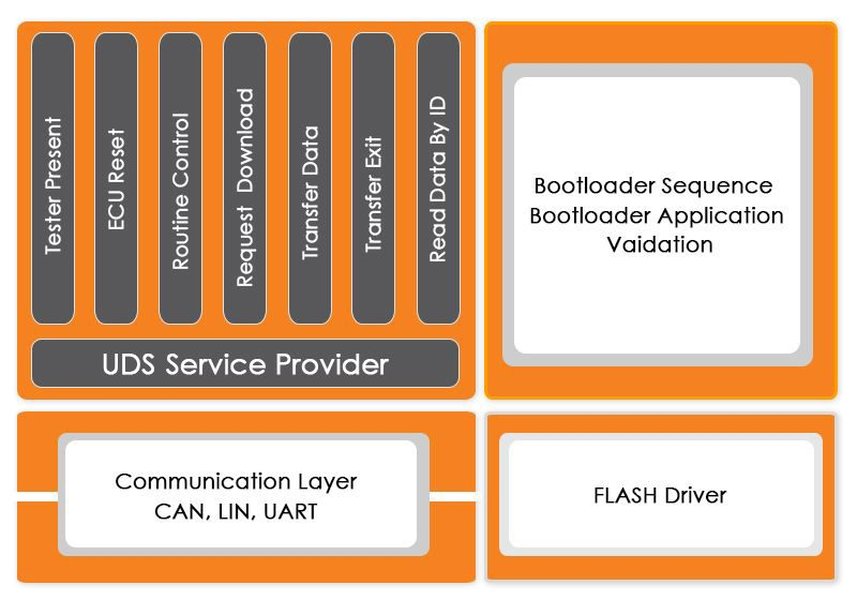

Flash Bootloader 是ECU重新编程过程中的关键软件组件。
1. 奠定坚实的知识基础
- 汽车工程与电子： 深入理解汽车构造、发动机工作原理、车载网络架构（如CAN、LIN、FlexRay、Ethernet）、微控制器（MCU）工作方式、内存类型（Flash, EEPROM）及电路设计。
- 编程语言掌握： 精通C和C++，因为它们是嵌入式系统和ECU软件开发的主流语言，能提供必要的性能和硬件访问能力。汇编语言在需要极致优化或直接硬件操作的场景也可能用到。
- 通信协议专长： 必须熟悉主要的汽车诊断和通信协议，如ISO 14229 (UDS)、ISO 15765 (Diagnostic over CAN)、KWP2000 (ISO 14230)、J1939以及特定制造商的私有协议。
2. 规划开发流程与核心技术实现
- 平台与方法论选择： 可以考虑使用成熟的汽车软件开发平台，如支持AUTOSAR标准的工具链，或像Dana的OpenECU这样提供基础软件（BSW）和模型化开发（MBD，使用MATLAB/Simulink）支持的平台。也可以采用传统的C/C++编码方式。
- 硬件接口层： 开发或集成可靠的车辆通信接口（VCI），如J2534 Pass-Thru设备或其他CAN/LIN/Ethernet适配器，确保与车辆OBD-II端口或特定ECU接口的稳定连接。
- 通信协议栈开发： 实现完整的诊断协议栈，处理会话控制、安全访问（Security Access）、数据传输（分包、流控）、错误处理等。UDS协议的实现尤为关键。
- ECU读写与固件管理： 实现安全可靠的Flash编程算法，支持读取ECU内存数据（备份）、擦除指定扇区、写入新固件或校准数据，并进行数据校验（如Checksum计算与验证），确保数据完整性。
- 用户界面（UI）设计： 设计直观、易用的用户界面。对于专业调校师，需要提供详细的参数查看、编辑、对比功能；对于普通技师，则可能需要更简洁的引导式操作流程。提供清晰的操作进度反馈、错误提示和日志记录功能。
- 安全机制集成： 这是重中之重。必须包含：
- 操作前强制备份原始数据。
- 严格的校验和验证机制，防止刷写错误或损坏的固件。
- 可能的加密传输和数据保护，防止固件被非法篡改或读取。
- 访问控制和权限管理，区分不同用户级别的操作权限。
- 车辆/ECU识别与数据库管理： 软件需要能够准确识别车辆信息（如VIN码、ECU型号、软硬件版本），并匹配正确的固件文件和编程流程。这通常需要维护一个庞大的、不断更新的车辆和固件数据库。
3. 严谨的测试与验证
测试是确保软件质量和安全的关键环节。需要进行多层次的测试：
- 单元测试： 测试各个软件模块的功能。
- 集成测试： 测试模块间的交互和协议栈的稳定性。
- 模拟测试： 使用ECU模拟器或HIL（Hardware-in-the-Loop）系统进行测试。
- 实车测试： 在多种目标车型上进行广泛的实际编程测试，验证编程成功率、功能正确性、性能表现以及是否引入新的问题。需要进行路试和长时间运行监控。
4. 合规性与持续维护
- 法规遵循： 确保所有编程操作及其结果符合当地的法律法规，特别是关于排放和车辆安全的规定。不当的编程可能导致车辆无法通过年检或产生法律责任。
- 持续更新与支持： 汽车技术日新月异，新的车型、ECU型号和通信协议不断涌现。软件需要建立持续更新机制，以支持新的目标。同时，提供专业的技术支持和问题解决服务。
关键技术比较与评估
车载通信协议概览
ECU编程软件必须支持多种车载通信协议。下表对比了几种常见的协议：
| 协议 (Protocol) | 典型应用 (Typical Use Case) | 数据速率 (Data Rate) | 关键特性 (Key Features) |
|---|---|---|---|
| CAN (Controller Area Network) | 动力总成、底盘、车身控制 (Powertrain, Chassis, Body Control) | 最高 1 Mbps (经典CAN), 更高 (CAN FD) | 多主仲裁、事件触发、高可靠性、差分信号 (Multi-master arbitration, event-triggered, high reliability, differential signaling) |
| LIN (Local Interconnect Network) | 车身舒适性电子设备（如车窗、座椅、雨刮） (Body Comfort Electronics) | 最高 20 kbps | 单主多从、成本低廉、用于低速、非关键应用 (Single-master/multi-slave, low cost, for low-speed, non-critical applications) |
| KWP2000 (ISO 14230) | 早期诊断通信 (Older Diagnostic Communication) | 可变 (Variable) | 基于K-Line (单线) 或 CAN，请求/响应模式 (Based on K-Line (single wire) or CAN, request/response model) |
| UDS (Unified Diagnostic Services - ISO 14229) | 现代车辆诊断、ECU编程、测试 (Modern Vehicle Diagnostics, ECU Programming, Testing) | 通常运行在CAN/CAN FD, Ethernet之上 (Typically runs over CAN/CAN FD, Ethernet) | 统一的服务集、支持复杂诊断任务、安全访问、数据传输 (Unified service set, supports complex diagnostic tasks, security access, data transfer) |
| FlexRay | 高速、容错要求高的系统（如线控转向） (High-speed, fault-tolerant systems like drive-by-wire) | 最高 10 Mbps | 时间触发和事件触发混合、冗余通道、确定性 (Time-triggered & event-triggered mix, redundant channels, deterministic) |
| Automotive Ethernet | 高级驾驶辅助系统(ADAS)、信息娱乐、骨干网络 (ADAS, Infotainment, Backbone Network) | 100 Mbps, 1 Gbps 及更高 (and higher) | 高带宽、基于IP、服务发现 (High bandwidth, IP-based, service discovery) |
现代ECU编程越来越依赖于UDS协议，因为它提供了标准化且功能丰富的服务集，能够满足复杂的编程和诊断需求。
ECU编程软件开发要素评估
开发不同复杂度的ECU编程软件，其涉及的方面和挑战也不同。下面的雷达图从几个维度评估了开发一个“基础更新工具”和一个“专业调校套件”所需投入的相对程度（评分基于主观评估，1为最低，10为最高）：
如上图所示，开发一个功能全面的专业调校套件，在各个方面都需要显著更高的投入和更深的专业知识。
ECU编程与软件开发思维导图
宏观视角下的关键领域
为了更清晰地理解ECU编程的需求及其软件开发涉及的领域，以下思维导图进行了梳理：
这个导图概括了从需求理解到软件实现、再到面临挑战的主要方面，为您提供了一个结构化的思考框架。
了解模块编程的宏观视角
超越ECU：模块编程概述
ECU编程是更广泛的汽车模块编程概念的一部分。现代汽车包含数十个甚至上百个电子控制模块，它们协同工作以实现各种功能。了解模块编程的整体流程和必要性，有助于更全面地认识ECU编程在其中的位置。以下视频提供了关于汽车模块编程的宏观概述，解释了何时需要编程以及如何完成：
视频：汽车模块编程：40000英尺概览 (Automotive Module Programming: a 40000 Foot Overview)
这个视频虽然是英文的，但它清晰地阐述了模块编程的基本概念、必要场景（如模块更换、软件更新）以及通用流程，对于理解ECU编程在整个车辆电子系统维护和升级中的作用非常有帮助。
常见问题解答 (FAQ)
ECU编程 (Programming) 和ECU编码 (Coding) 有什么区别？ +
主要区别在于操作的深度和目的：
- ECU编程 (Programming / Flashing / Remapping): 通常指对ECU的整个固件或其中的核心控制逻辑（如性能相关的映射表）进行修改或替换。目的是改变ECU的行为逻辑，例如提升性能、修复深层次软件错误或进行软件版本升级。
- ECU编码 (Coding / Configuration): 通常指修改ECU内部的配置参数，以使其适应车辆的具体配置或启用/禁用某些功能。它不改变ECU的核心控制算法，而是告诉ECU车辆上有哪些硬件、应该如何与它们交互。例如，更换大灯类型后需要进行编码，告知ECU新的硬件规格。
简单来说，编程是“重写程序”，编码是“调整设置”。
进行ECU编程需要哪些基本的硬件工具？ +
进行ECU编程通常需要以下基本硬件：
- 车辆通信接口 (VCI - Vehicle Communication Interface): 如符合J2534标准的Pass-Thru设备，或特定品牌的专用接口（如ICOM for BMW, VAS for VAG）。它负责连接电脑和车辆的OBD-II接口或特定诊断接口。
- 电脑 (Laptop/PC): 运行ECU编程软件。
- 稳定的电源供应器 (Stable Power Supply): 在编程过程中，必须为车辆提供稳定、充足的电压（通常要求13V以上），以防止因电压波动导致编程失败甚至损坏ECU。这是极其重要的一环。
- （可选）工作台连接器/适配器 (Bench Connectors/Adapters): 对于需要在工作台上（即脱离车辆）对ECU进行编程（Bench Programming）的情况，需要特定的线束和适配器来连接ECU。
普通用户可以自己进行ECU编程吗？ +
强烈不建议没有经过专业培训的普通用户自行进行ECU编程。原因如下：
- 高风险性： 操作不当（如使用错误的固件、编程中断、电压不稳等）极易导致ECU“变砖”（损坏且无法启动），修复成本高昂，甚至可能需要更换ECU。
- 专业知识要求： 需要对车辆系统、ECU工作原理、诊断协议有深入理解，并能准确判断使用何种固件和参数。
- 专业工具需求： 需要昂贵的专业编程工具和稳定的电源设备。
- 可能导致保修失效： 未经授权的ECU编程通常会使车辆的原厂保修失效。
- 法规问题： 对排放相关参数的不当修改可能导致车辆无法通过年检或触犯法律。
ECU编程应由具备资质和经验的专业技师使用合规的工具和软件进行。
开发ECU编程软件面临的主要挑战是什么？ +
开发专业ECU编程软件面临诸多挑战：
- 协议多样性与复杂性： 需要支持多种标准和私有诊断协议，并深入理解其细节，尤其是UDS的安全访问和数据传输机制。
- 安全性保障： 如何确保编程过程的安全可靠，防止ECU被损坏，如何保护固件不被盗版或恶意篡改，都是巨大的挑战。
- 硬件兼容性： 软件需要兼容各种VCI硬件，并处理不同硬件带来的时序和性能差异。
- 庞大的数据库维护： 需要持续收集、整理、验证不同车型、年份、地区的ECU型号、软硬件版本及对应的固件文件，工作量巨大。
- 逆向工程需求： 对于某些ECU的调校（Tuning），可能需要逆向工程来理解其内部控制逻辑和参数定义（Map Packs）。
- 测试成本高昂： 需要大量的ECU实物、车辆以及专业的测试设备（如HIL）进行充分验证。
- 快速的技术迭代： 汽车电子技术发展迅速，需要不断投入研发以跟上新车型、新协议和新技术的步伐。
推荐探索
如果您希望进一步深入了解相关领域，可以探索以下方向：
- 深入了解UDS诊断协议的具体服务及其在ECU编程中的应用。
- 探索基于模型的ECU软件开发流程和工具链。
- 比较不同ECU编程工具（如K-Tag, Autotuner, HP Tuners）的功能和适用场景。
- 研究汽车网络安全中针对ECU编程的安全防护策略和标准。
