打造卓越ECU编程工具：需求洞察与界面设计蓝图

为汽车诊断软件开发者解析ECU编程的核心需求、UI设计原则及关键场景。

作为汽车诊断软件的开发者，深入了解发动机控制单元（ECU）编程是至关重要的。ECU编程，通常指通过修改或更新车辆ECU内部的软件（固件）来优化性能、修复故障或添加新功能，是现代汽车维修和性能提升的关键环节。与主要侧重于激活或禁用现有车辆功能的ECU编码不同，ECU编程涉及更深层次的软件操作，例如刷写（Flashing）新的固件文件。理解其常见需求并设计出直观、安全的软件界面，对于开发成功的产品至关重要。

核心洞察：ECU编程软件开发要点

安全性至上： ECU编程操作风险较高，错误的刷写可能导致ECU“变砖”或车辆无法启动。软件设计必须将安全性放在首位，提供充分的风险提示、确认步骤、稳定的通讯和必要的恢复机制。
兼容性是关键： 市场上的车辆品牌、型号、年份以及ECU类型和通讯协议极其多样。软件必须具备广泛的兼容性，才能满足不同用户的需求，这是衡量工具价值的重要指标。
用户引导与清晰反馈： 鉴于操作的复杂性，界面设计应极其清晰、直观，提供明确的操作流程引导、实时的状态反馈（如电压监控、编程进度）和详尽的日志记录，以降低用户操作门槛和失误风险。

汽车诊断中ECU编程的常见需求

基于汽车诊断和维修行业的实践，ECU编程软件需要满足以下几个核心需求：

核心功能：固件读写与更新

这是ECU编程最基础也是最核心的需求。软件需要能够：

读取ECU数据： 能够安全地读取当前ECU内的固件（ROM/Flash）和配置数据，并进行备份。这是进行修改或恢复的基础。
写入/刷写固件： 支持将原厂更新的固件、经过修改（如性能调校）的固件或用于替换ECU的固件安全地写入ECU内存中。
软件更新与模块替换： 应对制造商发布的软件更新，修复漏洞或提升性能。在新ECU模块替换旧件时，需要编程以匹配车辆的特定配置（如VIN码、防盗数据等）。

性能优化与效率提升

这是ECU编程最受欢迎的应用之一，通常称为“刷ECU”或“Tuning”：

性能调校： 通过修改燃油喷射量（Fuel Maps）、点火正时（Ignition Timing）、涡轮增压压力（Boost Pressure）、气门正时等关键参数，提升发动机的马力、扭矩和响应速度。
燃油经济性优化： 在不牺牲过多性能的前提下，通过优化燃烧效率和换挡逻辑（对于自动变速箱TCU），改善车辆的燃油消耗。
功能调整： 解除原厂的速度限制、调整怠速转速、修改风扇启动温度等。

诊断、修复与合规性

故障诊断辅助： 虽然主要功能是编程，但集成的诊断功能（读取/清除故障码DTCs、查看实时数据流）对于编程前的状态检查和编程后的效果验证至关重要。
故障修复： 针对特定的软件故障或ECU内部错误，通过重新刷写固件进行修复。
排放系统相关： 对DPF（柴油颗粒过滤器）、EGR（废气再循环）、催化转换器等排放控制系统进行诊断和必要的软件调整（注意：移除或禁用排放控制设备可能违法）。
合规性考量： 确保编程操作符合当地法规，避免因不当修改导致排放超标或影响车辆安全特性。

广泛的兼容性与连接性

车辆覆盖： 支持尽可能多的汽车品牌、车型和年份。
ECU类型支持： 兼容不同供应商（如Bosch, Siemens, Denso, Delphi等）生产的各种ECU型号。
协议支持： 支持多种车辆通讯协议，如CAN (CAN-BUS), K-Line (ISO 9141-2, ISO 14230-4 KWP2000), J1850, UDS等。
硬件接口： 支持通过标准的OBD-II接口、特定的诊断接口（如宝马的20-pin）以及更专业的Bench（工作台）或Boot Mode连接方式进行编程。
连接方式： 支持USB、Wi-Fi、蓝牙等多种与诊断接口设备的连接方式。

安全性、稳定性与恢复机制

操作安全： 在编程过程中提供稳定的通讯，防止因连接中断或电压不稳导致ECU损坏。
数据校验： 在写入前后对数据进行校验，确保固件的完整性和正确性。
风险提示： 对高风险操作（如擦除、写入）进行明确的警告，并要求用户确认。
电压监控： 实时监控车辆电瓶电压，并在电压过低时发出警告或中止操作，因为电压不足是编程失败的主要原因之一。
备份与恢复： 强制或建议用户在编程前备份原始ECU数据。提供在编程失败后的恢复机制，例如尝试重新刷写、进入特定的恢复模式（Boot Mode）等。
安全访问： 支持处理某些ECU的安全访问机制（如Seed-Key、登录密码）。

设计高效直观的ECU编程软件界面

ECU编程软件的界面设计直接关系到用户体验和操作安全。设计时应遵循以下原则，并融入关键的UI元素：

核心设计原则

清晰直观： 界面布局逻辑清晰，功能分区明确，用户能轻松理解操作流程和当前状态。避免信息过载。
安全优先： 通过醒目的警告、多重确认、状态指示（如电压、连接状态）等方式，最大限度地降低误操作风险。
流程引导： 对于复杂操作（如刷写过程），采用向导式（Wizard）界面，分步引导用户完成。
实时反馈： 提供清晰的进度条、状态信息、实时日志，让用户随时了解操作进展和结果。
模块化设计： 将连接、读取、写入、诊断、设置等功能组织成独立的模块，方便用户导航和未来功能扩展。
一致性： 保持界面风格、控件和交互方式的一致性，降低用户的学习成本。

关键UI元素

车辆/ECU信息展示： 显著位置显示当前连接的车辆VIN、型号、年份，以及ECU的硬件号、软件号、供应商信息等。
连接状态指示： 清晰显示与车辆、诊断接口的连接状态和通讯协议。
电压监控显示： 实时显示车辆电瓶电压，并设置警告阈值。
进度指示器： 在执行读写等耗时操作时，提供准确的进度条和预计剩余时间。
日志窗口： 显示详细的操作日志，包括命令发送、ECU响应、错误信息等，便于追踪问题。
风险警告与确认对话框： 在执行关键操作前弹出，明确告知风险并需用户确认。
可视化调校工具（可选）： 若软件支持性能调校，提供图形化或表格化的参数编辑界面（如2D/3D Map视图），支持参数对比、校验和保存。
帮助与文档入口： 提供易于访问的帮助文档、操作指南或常见问题解答。

ECU编程软件结构概览

下面的思维导图展示了开发ECU编程软件时需要考虑的关键方面，包括核心需求、UI设计原则和必要的界面场景，帮助构建软件的整体框架。

mindmap root["ECU编程软件开发"] id1["常见需求"] id1.1["固件读写 (刷写)"] id1.2["性能调校 (Tuning)"] id1.3["诊断 & 修复"] id1.4["软件更新 & 模块替换"] id1.5["广泛兼容性
(车辆, ECU, 协议)"] id1.6["安全 & 稳定"] id1.7["备份 & 恢复"] id1.8["数据记录 & 监控"] id2["UI设计原则"] id2.1["清晰直观"] id2.2["安全优先 (警告, 确认)"] id2.3["实时反馈 (进度, 日志)"] id2.4["模块化布局"] id2.5["可视化数据展示"] id2.6["健壮的错误处理"] id2.7["流程引导 (向导)"] id3["关键UI场景"] id3.1["连接 & 识别"] id3.2["主仪表板/模式选择"] id3.3["ECU读取/备份"] id3.4["固件文件管理"] id3.5["编程/刷写向导"] id3.6["参数调校界面 (可选)"] id3.7["诊断界面"] id3.8["恢复模式界面"] id3.9["日志 & 历史记录"] id3.10["设置 & 配置"]

必要的UI场景与工作流程

一个功能完善的ECU编程软件需要包含以下关键的UI场景，以覆盖从连接到完成操作的整个流程：

1. 车辆连接与识别场景

用户启动软件后的第一步，旨在建立与车辆和ECU的通信。

界面功能： 选择通讯接口（如J2534 PassThru设备、特定品牌接口）、自动或手动选择车辆品牌、型号、年份、发动机/ECU类型。通过VIN码自动识别车辆信息。
关键元素： 连接状态指示灯、电压实时显示、通讯协议选择、连接/断开按钮、车辆信息确认区域。
设计提示： 界面应简洁明了，引导用户完成连接设置。自动检测功能能极大提升用户体验。

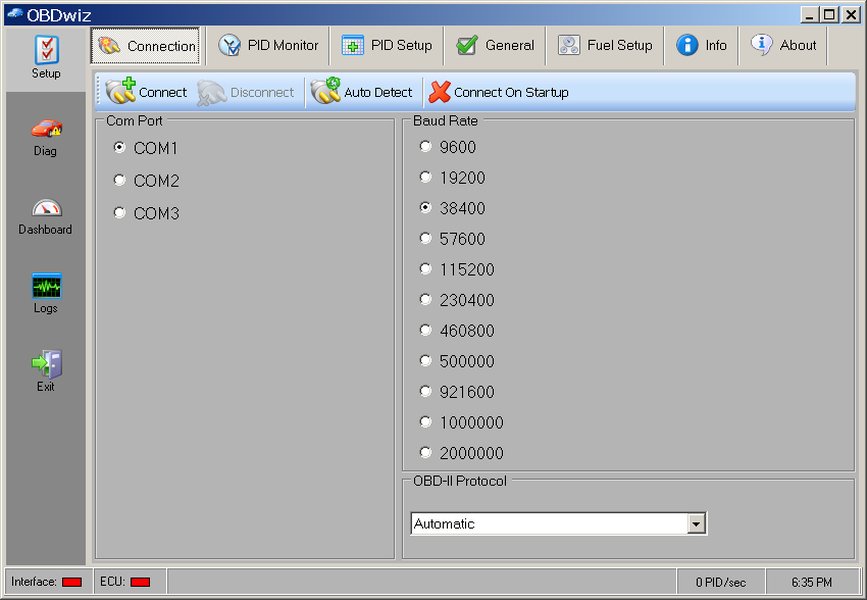

示例：车辆连接设置界面

2. 主仪表板/功能选择场景

连接成功后，展示车辆和ECU概览信息，并提供主要功能的入口。

界面功能： 显示已识别的车辆信息、ECU硬件/软件版本。提供按钮或菜单项，用于导航至读取ECU、写入ECU、诊断、参数调校、查看日志、设置等功能模块。
关键元素： 车辆/ECU摘要信息、功能导航按钮/菜单。
设计提示： 作为软件的核心枢纽，布局应清晰，常用功能应易于访问。

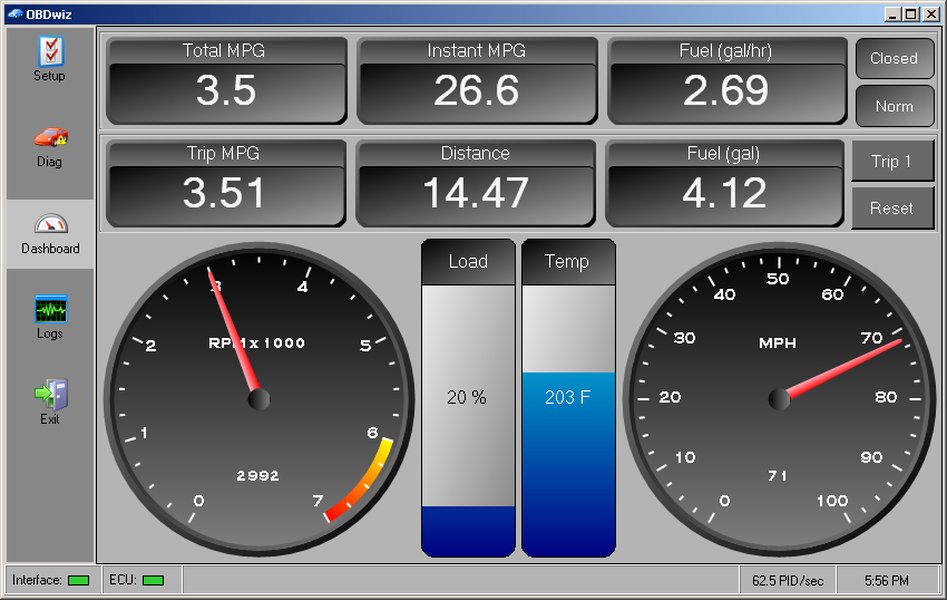

示例：类似诊断软件的主仪表板，可展示车辆状态和功能入口

3. ECU读取与备份场景

执行读取ECU当前固件和配置数据的操作。

界面功能： 启动读取过程，显示读取进度条、已用时间和预计剩余时间。提供保存读取文件的选项，并建议命名规范。
关键元素： 读取按钮、进度条、状态日志、保存文件对话框。
设计提示： 强调备份的重要性，并提供清晰的进度反馈。

4. 固件文件管理场景

管理用于刷写的固件文件。

界面功能： 浏览本地或云端存储的固件文件（如.bin, .hex, .sgo, .frf等格式）。显示文件的详细信息（如适用车型、版本、校验和）。支持导入、导出、删除文件。可能包含原始文件与修改后文件的比较功能。
关键元素： 文件列表、文件信息面板、导入/导出按钮、比较工具（可选）。
设计提示： 结构化地组织文件，方便用户查找和选择。

5. 编程/刷写向导场景

引导用户完成ECU写入操作的核心流程。

界面功能： 选择要写入的固件文件。执行严格的预检查（如电压、文件兼容性、ECU状态）。显示清晰的风险警告，要求用户确认。分步骤展示编程过程（如擦除旧数据、写入新数据、数据校验）。提供详细的进度条和实时日志。结束后显示成功或失败信息。
关键元素： 文件选择器、预检查状态显示、风险警告弹窗、确认按钮、分步进度条、实时日志窗口、完成状态提示。
设计提示： 这是最高风险的操作，界面必须极其谨慎，引导清晰，反馈及时。提供取消操作的选项（如果协议允许且安全）。

6. 参数调校/编辑场景 (如果支持)

允许用户修改ECU内部的映射表（Maps）和参数。

界面功能： 以表格、2D图形或3D曲面等形式展示可调参数（如点火、喷油、增压）。提供编辑工具进行修改。支持实时预览修改效果（模拟）或与原始数据进行比较。保存修改后的文件。
关键元素： 参数列表/地图视图、编辑控件、比较视图、保存/另存为按钮。
设计提示： 需要专业知识，界面应尽可能直观，同时提供强大的编辑和分析功能。

7. 诊断场景 (集成功能)

提供基本的车辆诊断能力。

界面功能： 读取车辆所有系统或特定系统的故障码（DTCs），提供故障码描述和清除功能。查看实时数据流（如传感器读数、运行状态），可以以列表、仪表盘或图表形式展示。
关键元素： DTC列表、清除按钮、实时数据选择器、数据显示区域（仪表盘/图表/列表）。
设计提示： 作为辅助功能，界面应简洁实用，便于编程前后进行检查。

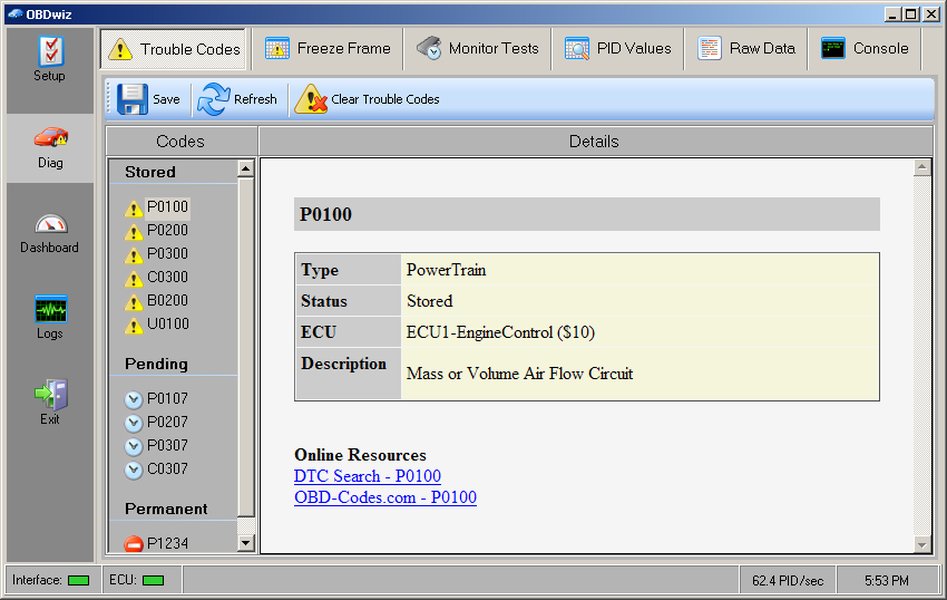

示例：读取和显示诊断故障码 (DTCs)

8. 恢复模式场景

在编程失败后尝试修复ECU。

界面功能： 自动或手动进入。显示错误代码和诊断信息。提供可能的恢复选项（如使用备份文件重试、进入Boot Mode强制刷写、联系技术支持）。
关键元素： 错误信息显示、恢复选项按钮、操作指引。
设计提示： 界面应稳定可靠，提供清晰的指示，帮助用户在紧急情况下操作。

9. 日志与历史记录场景

记录和查看软件的操作历史。

界面功能： 按时间顺序列出过去的操作会话（如连接、读取、写入），包括车辆信息、操作类型、使用的文件、结果（成功/失败）等。提供查看详细日志文件的功能。支持导出日志用于分析或支持。
关键元素： 历史记录列表、日志查看器、搜索/过滤功能、导出按钮。
设计提示： 方便用户追溯操作和排查问题。

10. 设置与配置场景

管理软件本身的设置。

界面功能： 配置通讯接口参数、软件语言、单位制、日志记录级别、检查更新、管理许可证/授权等。
关键元素： 配置选项卡/列表、保存设置按钮。
设计提示： 组织清晰，方便用户个性化软件设置。

关键UI场景总结

下表总结了ECU编程软件的核心UI场景及其关键功能和设计要点：

UI场景	核心功能	设计要点
车辆连接与识别	建立通信，识别车辆/ECU	自动检测，清晰状态显示（连接、电压），引导式设置
主仪表板/功能选择	信息概览，功能导航	布局清晰，常用功能突出，信息摘要简洁
ECU读取与备份	读取固件，保存备份	强调备份重要性，提供明确进度反馈
固件文件管理	浏览、选择、管理固件文件	结构化列表，详细文件信息，可选比较功能
编程/刷写向导	引导完成写入操作	严格预检，清晰风险警告与确认，分步进度，实时日志
参数调校/编辑 (可选)	修改ECU参数/Map	可视化编辑工具，数据比较，保存功能
诊断 (集成)	读取/清除DTC，查看实时数据	界面简洁实用，数据展示清晰
恢复模式	处理编程失败	清晰错误信息，提供明确恢复选项和指引
日志与历史记录	查看操作历史和详细日志	结构化记录，方便搜索/过滤，支持导出
设置与配置	软件参数设置，授权管理	分类清晰，易于查找和修改

评估理想ECU编程工具的关键特性

开发一款成功的ECU编程软件，需要在多个维度上追求卓越。下面的雷达图从几个关键方面评估了一款理想的ECU编程工具应具备的特性，并与基础工具进行了对比。这些特性直接影响软件的实用性、安全性及用户满意度。

图表解读：理想的工具（蓝色区域）在所有关键特性上都表现出色，尤其是在安全性、兼容性、UI清晰度和恢复选项方面得分很高。而基础工具（红色区域）则在调校功能、诊断集成和技术支持等方面相对薄弱。开发您的软件时，应力求接近理想工具的标准，特别是在核心的安全和兼容性方面。

了解不同的ECU编程模式

ECU编程可以通过不同的方式进行，主要分为OBD（On-Board Diagnostics）模式和Bench（工作台）/Boot（引导）模式。了解这些模式对于软件设计和功能实现至关重要。OBD模式通过车辆诊断接口进行，操作相对便捷，适用于大多数常规的刷写和诊断任务。而Bench/Boot模式则需要将ECU从车上拆下，在工作台上直接连接ECU的特定引脚，通常用于更底层的操作、修复“变砖”的ECU或当OBD模式无法进行时。您的软件可能需要支持其中一种或两种模式。

以下视频详细介绍了常见的ECU编程模式及其区别：

视频：OBD与Bench模式ECU编程介绍

这个视频解释了OBD编程的便利性，以及何时需要采用Bench模式进行更深入的操作。理解这些差异有助于您决定软件的目标用户群体、所需硬件支持以及界面中需要包含哪些特定的连接和操作流程。

常见问题解答 (FAQ)

ECU编程和ECU编码有什么区别？

ECU编程 (Programming/Flashing) 通常指更改或替换ECU内部的整个固件（操作系统和标定数据）。这可以用来更新软件版本、进行性能调校（改变发动机运行参数）、或在更换新ECU后进行初始化。这通常是一个更复杂、风险更高的过程。

ECU编码 (Coding) 则侧重于修改ECU内部的配置参数，以激活或禁用车辆的某些现有功能（如自动落锁、日间行车灯设置、舒适性功能等），或在更换了某个部件后告知ECU车辆的新配置。编码通常不涉及修改核心的发动机运行逻辑，风险相对较低。

简单来说，编程是“重装系统”，编码是“修改设置”。不过，有时界限会比较模糊，某些工具可能将两者结合在一起。

ECU编程涉及哪些风险？

ECU编程是一项高风险操作，可能导致以下问题：

ECU损坏（变砖）： 如果编程过程中断（如连接丢失、电压不稳、使用了错误的固件），可能导致ECU无法启动或工作不正常，甚至完全损坏，需要昂贵的更换。
车辆无法启动： 错误的编程可能导致发动机无法启动或车辆进入安全模式。
失去保修： 对ECU进行未经授权的修改（尤其是性能调校）通常会导致车辆制造商的保修失效。
功能异常： 不正确的编程可能导致车辆某些功能工作异常。
法律法规问题： 修改排放相关参数可能导致车辆无法通过年检或违反环保法规。

因此，使用可靠的工具、确保稳定的操作环境（尤其是电源）、使用正确的固件文件以及具备相关知识至关重要。

开发ECU编程软件需要支持哪些通讯协议？

为了获得广泛的车辆兼容性，ECU编程软件应尽可能支持多种主流的汽车通讯协议。常见的协议包括：

CAN (Controller Area Network): 这是现代车辆中最常用的协议，有多种标准（如ISO 11898）。
K-Line (ISO 9141-2 / ISO 14230-4 KWP2000): 在一些较旧的车辆和某些特定系统（如一些欧洲车）中仍然使用。
J1850 (VPW/PWM): 主要用于一些较旧的美国车型（福特、通用）。
UDS (Unified Diagnostic Services - ISO 14229): 基于CAN总线，是现代车辆诊断和编程中使用的一种更高级的应用层协议。
FlexRay / Ethernet (DoIP - Diagnostics over IP): 在更新、更高端的车型中开始应用，用于高速数据传输。

支持J2534 Pass-Thru标准是一个好方法，因为它允许软件通过兼容J2534的各种硬件接口与车辆通信，从而间接支持多种协议。

为什么备份原始ECU固件如此重要？

在进行任何ECU编程（尤其是修改或刷写非原厂固件）之前备份原始固件至关重要，原因如下：
