Capteur de Données pour Compteur Électrique

Guide complet pour construire un capteur de données à partir d’un compteur électrique

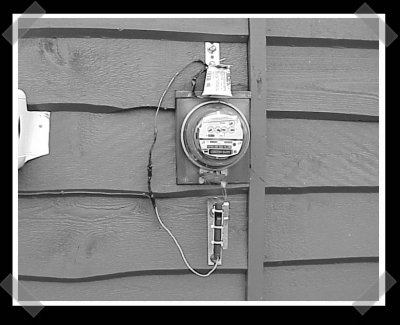

electric meter sensor hardware installation

Points Essentiels

Matériel et capteurs variés : Choix entre capteurs optiques, capteurs de courant ou capteurs LoRaWAN selon la configuration du compteur.
Configuration et programmation : Utilisation d'une plateforme microcontrôleur (ESP32, Arduino ou Raspberry Pi) pour le traitement et la transmission des données.
Sécurité et visualisation : Importance des précautions de sécurité électrique et des outils de visualisation pour le suivi en temps réel.

Introduction

La mise en place d’un capteur pour acquérir les informations d’un compteur électrique constitue un projet d’envergure dans le domaine de l’IoT (Internet des Objets). L’objectif est de collecter et transmettre en temps réel les données de consommation, ce qui peut être déterminant pour des applications industrielles, domestiques ou commerciales. La solution à mettre en œuvre dépend autant du type de compteur utilisé que des technologies souhaitées pour l’analyse et la visualisation des données. Nous aborderons ici les différentes méthodes pour réaliser ce type de capteur, en regroupant des éléments de plusieurs approches complémentaires.

Matériel Requis

Composants de Base

Pour construire un système complet d’acquisition de données, il est essentiel de sélectionner le matériel adéquat. Les options courantes incluent :

Microcontrôleurs : ESP32, Arduino, Raspberry Pi ou des systèmes plus spécialisés.
Capteurs de courant : Capteurs à effet Hall, transformateurs de courant pour mesurer la consommation électrique.
Capteurs optiques : Capteurs de proximité infrarouge ou dispositifs lisant les flashs LED du compteur.
Capteurs LoRaWAN ou Sigfox : Utilisés pour une transmission longue distance des données.
Éléments de protection : Optocoupleurs, résistances et circuits de sécurité pour isoler et protéger le microcontrôleur des hautes tensions.
Modules de communication : Wi-Fi pour ESP32, modules LoRa ou Zigbee selon la méthode employée.
Affichage : Écran LCD ou une interface utilisateur web/mobile pour la visualisation en temps réel.

Méthodes d’Acquisition des Données

Méthode 1 : Capteur Optique

Principe de fonctionnement

La méthode optique repose sur l’analyse visuelle des flashs LED ou des marques sur la roue tournante du compteur. Plusieurs types de capteurs optiques existent :

Capteurs à proximité infrarouge : Ils détectent des marques ou le passage d’un point d’intérêt sur le disque du compteur.
Lecture des flashs LED : Certains compteurs électriques possèdent des diodes LED qui clignotent à chaque impulsion. Un capteur optique orienté vers ces LED peut transformer chaque flash en un signal comptable pour mesurer la consommation.

Implémentation technique

Pour installer un capteur optique, il est impératif de veiller à un alignement précis. L'installation se fait généralement en trois phases :

Aligner le capteur avec la source lumineuse du compteur.
Connecter le capteur à un microcontrôleur capable de compter et transformer les impulsions.
Programmer ce dernier pour interpréter les impulsions en informations de consommation.

Méthode 2 : Capteur de Courant

Principe de fonctionnement

Le capteur de courant permet de mesurer directement le flux électrique circulant dans le système. Cette méthode implique :

Capteurs à effet Hall : Ils mesurent le champ magnétique généré par le courant et produisent une tension proportionnelle.
Transformateurs de courant : Ils isolent le circuit et transfèrent le courant vers une unité de mesure compatible.

Implémentation technique

La mise en œuvre demande quelques précautions techniques :

Insérer le capteur de courant sur le fil d’arrivée électrique du compteur.
Prévoir des dispositifs de sécurité comme un optocoupleur pour protéger le circuit de basse tension.
Connecter le capteur à une carte microcontrôleur qui traitera et convertira la tension en données numériques mesurables.

Méthode 3 : Utilisation de LoRaWAN et Sigfox

Principe de fonctionnement

Cette approche est particulièrement utile pour des installations distantes ou lorsqu’une transmission longue distance est requise :

Capteurs LoRaWAN : Ils peuvent être couplés aux compteurs pour une acquisition optique ou via téléinformation (TIC) selon le modèle du compteur.
Capteurs Sigfox : Utilisés dans certains cas spécifiques, ils transmettent les données récoltées directement vers le cloud via un réseau de faible consommation.

Implémentation technique

Le processus d’installation se divise ainsi :

Installer le capteur près du compteur, en s’assurant qu’il capte correctement les impulsions ou flashs LED.
Connecter le capteur à une passerelle LoRaWAN ou utiliser une configuration Sigfox pour la transmission des données.
Configurer l’interface backend pour recevoir, stocker et afficher les informations en temps réel.

Méthode 4 : Utilisation de la Téléinformation (TIC)

Principe de fonctionnement

Certains compteurs électriques récents, tels que le compteur Linky, sont équipés d’un système de téléinformation client (TIC) qui permet d’extraire automatiquement des données :

Le TIC transmet des impulsions ou signaux numériques que l’on peut intercepter et convertir en données exploitables.
Le raccordement à un microcontrôleur permet d’obtenir ces données en temps réel pour un suivi détaillé.

Implémentation technique

La mise en place repose sur une interface sécurisée :

Relier le compteur à une carte de lecture (par exemple, via les bornes I1 et I2 sur un compteur EDF).
Utiliser un microcontrôleur afin de décoder les données fournies par le TIC.
Configurer un système de transmission (Wi-Fi, LoRa ou par câblage) pour envoyer les informations vers une plateforme de stockage.

Configuration et Programmation

Utilisation de Microcontrôleurs

Le choix du microcontrôleur influence directement la performance du capteur. Voici quelques approches :

ESP32 ou Arduino : Ces plateformes sont largement utilisées grâce à leur large support communautaire et leurs bibliothèques disponibles. Un ESP32, par exemple, offre des capacités de communication Wi-Fi intégrées et peut être programmé pour compter les impulsions du capteur et effectuer des analyses préliminaires.
Raspberry Pi : Pour des projets nécessitant un traitement plus avancé ou une interface graphique, le Raspberry Pi constitue une excellente option. Il permet la connexion directe à un compteur via un circuit électronique composé d’un optocoupleur et de résistances, facilitant la transmission des données via ses ports GPIO.

Exemple de Code pour l’ESP32

Configuration de base

Le code pour un ESP32 dédié à la lecture d’impulsions peut s’articuler autour de l’utilisation d’interruptions pour compter les flashs lumineux. Par exemple, vous pouvez initialiser une interruption sur une broche GPIO reliée au capteur optique et accumuler les impulsions dans une variable.


// Déclaration des variables et configuration de base
volatile long pulseCount = 0;

void IRAM_ATTR handlePulse() {
  pulseCount++;
}

void setup() {
  Serial.begin(115200);
  // Configuration du capteur connecté à la broche 4
  pinMode(4, INPUT_PULLUP);
  attachInterrupt(digitalPinToInterrupt(4), handlePulse, RISING);
}

void loop() {
  Serial.print("Impulsions: ");
  Serial.println(pulseCount);
  delay(1000);
}

Ce code constitue une base pour mesurer la consommation en convertissant les impulsions en données numériques exploitables. Une fois ces données recueillies, elles peuvent être envoyées vers une plateforme cloud telle que ThingSpeak ou un serveur local pour une visualisation en temps réel.

Visualisation des Données

Interface utilisateur

La visualisation est essentielle pour interpréter les données collectées. Plusieurs solutions sont possibles :

Écran LCD ou OLED : Afficher la consommation en temps réel sur un petit écran attaché au dispositif.
Applications mobiles et pages web : Les données transmises via Wi-Fi ou LoRa peuvent être envoyées vers une interface web ou une application mobile permettant un suivi à distance.
Plateformes cloud : Utilisez des services comme ThingSpeak ou Node-RED pour stocker et analyser les données, offrant ainsi des graphiques et des rapports détaillés.

Tableau de Comparaison des Méthodes

Paramètre	Capteur Optique	Capteur de Courant	LoRaWAN / Sigfox	Téléinformation (TIC)
Coût	Modéré	Variable selon le capteur	Modéré à élevé	Intégré ou faible
Complexité	Moyenne	Moyenne	Élevée (configuration réseau)	Simple si compteur compatible
Fiabilité	Bonne si alignement optimal	Excellente	Bonne avec réseau adéquat	Très bonne pour compteurs équipés TIC
Transmission des données	Directe via microcontrôleur	Via microcontrôleur	Directement via réseau LoRa/Sigfox	Interception directe du signal TIC

Intégration et Sécurité Électrique

Précautions et normes de sécurité

Lorsque vous manipulez des installations électriques, le respect des normes de sécurité est impératif pour éviter les risques d’incendie ou d’électrocution. Voici quelques recommandations :

Utiliser des composants certifiés : Veillez à choisir des capteurs et circuits conformes aux normes en vigueur.
Isolation : L’utilisation d’optocoupleurs permet de protéger le microcontrôleur contre les pics de tension.
Installation par un professionnel : Si vous n’êtes pas habitué aux installations électriques, il est recommandé de faire appel à un spécialiste.
Boîtier de protection : Intégrez tous les composants dans un boîtier sécurisé pour éviter les contacts accidentels.

Précautions spécifiques pour différents systèmes

Systèmes Optiques et TIC

Pour les systèmes optiques et les dispositifs utilisant la téléinformation, assurez-vous de :

Ne pas interférer avec le fonctionnement officiel du compteur.
Vérifier la compatibilité du capteur avec le dispositif existant.
Réaliser des tests préliminaires en environnement contrôlé.

Systèmes de Mesure de Courant

Lors de l’intégration d’un capteur de courant :

Vérifiez la calibration du capteur pour obtenir des mesures précises.
Utilisez des dispositifs de sécurité tels que des fusibles ou disjoncteurs en cas de surintensité.

Transmission et Traitement des Données

Flux de données et traitement

La collecte des données seule n’est qu’une partie du projet. Le processus complet inclut le transfert, le stockage et l’analyse des données en temps réel. Voici quelques points clés à considérer :

Transmission via Wi-Fi : Idéale pour les installations domestiques ou de petite envergure. L’ESP32 par exemple, peut envoyer des données en temps réel vers une plateforme cloud.
Réseaux longue portée (LoRaWAN/Sigfox) : Pour des installations réparties sur de vastes zones géographiques. Ils permettent une transmission efficace malgré une consommation réduite.
Traitement local : Utilisation de Raspberry Pi ou d’un serveur local pour des applications nécessitant un traitement immédiat, sans dépendance totale à une connexion Internet externe.

Visualisation et Analyse

Une fois les données récoltées, leur interprétation permet d’inciter à une meilleure gestion énergétique. La visualisation peut s’effectuer via :

Tableaux de bord en temps réel : Ces interfaces offrent une représentation graphique de la consommation d’énergie sur différentes périodes.
Alertes automatiques : Mise en place d’un système d’alertes pour détecter des consommations anormales ou des dysfonctionnements potentiels.
Rapports analytiques : Pour l’analyse historique et la prise de décision, il est possible de générer des rapports détaillés sur la consommation.

Étapes de Réalisation du Projet

Étape 1 : Planification et Conception

Commencez par déterminer la méthode qui convient le mieux en fonction du type de compteur électrique que vous souhaitez surveiller. Réalisez un schéma de câblage en identifiant les connexions entre le capteur, le microcontrôleur et tout autre composant associé. Il est important de prendre en compte la configuration du compteur (optique, TIC, ou courant) pour adapter le montage.

Étape 2 : Achat et Préparation du Matériel

Une fois le schéma établi, procurez-vous les composants suivants :

Microcontrôleur (ESP32, Arduino, ou Raspberry Pi).
Capteur de courant ou capteur optique selon la méthode adoptée.
Modules de communication (Wi-Fi, LoRaWAN, ou Sigfox).
Éléments de sécurité (optocoupleurs, résistances, fusibles).
Outils de montage et de prototypage (breadboard, câbles, fer à souder).

Étape 3 : Montage et Connexions

Installez chaque composant selon le schéma électrique établi. Pour la méthode optique, positionnez le capteur de manière à ce qu’il capte précisément les flashs LED ou les marques du compteur. Pour un capteur de courant, veillez à une connexion sécurisée et une isolation correcte. Le montage doit garantir que le signal reçu ne subisse pas d’interférences ni de distorsions.

Étape 4 : Programmation et Tests

Élaborez le programme en tenant compte du microcontrôleur choisi. La programmation devra permettre la lecture des impulsions ou signaux et leur conversion en données lisibles. En complément, programmez l’envoi des données via le module de communication sélectionné. Tester le dispositif en conditions réelles est essentiel pour calibrer le système et vérifier la fiabilité des mesures.

Étape 5 : Intégration de la Visualisation et du Stockage

Une fois le système fonctionnel, configurez un serveur ou une plateforme cloud pour collecter les données en continu. Connectez un écran LCD ou une application web pour permettre la visualisation en temps réel. L’affichage doit être clair, avec des indicateurs permettant de surveiller l’évolution de la consommation et de détecter toute anomalie.

Outils et Ressources Utiles

Plateformes de Développement et Tutoriels

Pour faciliter votre projet, plusieurs ressources et tutoriels sont disponibles en ligne :

Guide sur la construction d’objets connectés avec ESP32 : Un tutoriel détaillé pour orienter la programmation et le câblage d’un ESP32 dans des projets similaires.
Exemples d’utilisation de capteurs de courant : Ces tutoriels montrent comment intégrer un capteur à effet Hall dans un circuit avec un microcontrôleur.
Documentation LoRaWAN/Sigfox : Elle fournit les spécifications techniques nécessaires pour la configuration des modules de communication sur de longues distances.
Ressources sur la téléinformation : Des guides spécifiques aux compteurs équipés de TIC pour une extraction sécurisée des données.

Intégration dans les Systèmes Domestiques et Industriels

La collecte en temps réel des données peut être intégrée dans des systèmes de gestion énergétique pour des bâtiments connectés. Les industriels et les gestionnaires de bâtiments peuvent utiliser les informations récoltées pour optimiser la consommation et détecter en temps réel tout pic de consommation anormal. Des logiciels d’analyse des données permettent d’établir des rapports, d’effectuer des prévisions et d’initier des actions correctives en cas de dysfonctionnement.

Défis et Meilleures Pratiques

Défis Techniques

La réalisation d’un capteur de données pour compteur électrique présente plusieurs défis :

Précision de la mesure : Le positionnement précis du capteur (surtout pour les capteurs optiques) est crucial pour obtenir des impulsions exactes.
Intégration sécurisée : Isolation des circuits et utilisation d’optocoupleurs pour éviter les dommages dus aux fortes tensions électriques.
Fiabilité des communications : Assurer une transmission stable des données, que ce soit par Wi-Fi, LoRaWAN, ou autres protocoles, est primordial pour un suivi en temps réel.
Interface utilisateur : La conception d’une interface intuitive pour la visualisation des données est un point essentiel, notamment pour l’analyse et la prise de décision rapide.

Meilleures Pratiques pour le Développement

Pour garantir un projet réussi et durable, plusieurs meilleures pratiques sont recommandées :

S’assurer que le circuit électrique est protégé par des dispositifs de sécurité, notamment pour éviter les surcharges.
Utiliser des bibliothèques et des frameworks éprouvés pour la programmation du microcontrôleur, ce qui facilite la maintenance et les mises à jour.
Tester minutieusement chaque segment du système lors du développement (capteur, transmission, traitement et visualisation) avant de procéder à l’intégration complète.
Documenter le projet et les configurations afin de faciliter la reproduction ou l’extension de l’installation à l’avenir.

Aspects Avancés du Projet

Interfaçage avec des Systèmes de Gestion Énergétique

Au-delà de la simple lecture des données, ce type de capteur peut être intégré dans un écosystème plus vaste :

Systèmes de domotique : Les données de consommation peuvent être utilisées pour automatiser des actions, telles que l’optimisation de l’éclairage ou du chauffage.
Applications industrielles : Dans un contexte industriel, le suivi en temps réel permet clairement d’identifier les anomalies et d’assurer une maintenance prédictive.
Analyse Big Data : L’utilisation de plateformes cloud pour agréger les données sur de longues périodes ouvre la voie à des analyses avancées et à l’identification de schémas de consommation.

Intégration IoT et Communication

L’intégration dans un réseau IoT permet non seulement une surveillance à distance mais aussi le contrôle automatisé. Les protocoles de communication tels que MQTT, LoRa, et Sigfox assurent l’envoi efficace et sécurisé des données vers une plateforme de contrôle centralisée, qui analyse et génère des alertes à partir des données de consommation.

Utilisation du MQTT : Ce protocole léger est idéal pour les dispositifs IoT nécessitant une faible consommation et une transmission rapide des informations.
Serveurs cloud : La centralisation des données sur des serveurs cloud permet la gestion et l’analyse à distance, facilitée par des dashboards en temps réel.

Ressources et Liens Utiles

Voici quelques ressources en ligne qui vous guideront dans la construction et le perfectionnement de votre capteur de données pour compteur électrique :

Recommandations de Recherche

Si vous souhaitez approfondir davantage vos connaissances sur ce sujet, voici quelques suggestions de requêtes pour des recherches complémentaires :

Applications Pratiques et Perspectives

L'intégration d’un capteur de données pour compteur électrique offre un large éventail d’applications pratiques, tant dans le secteur résidentiel que dans le domaine industriel. Dans les habitations, ces systèmes permettent une gestion proactive de la consommation, la détection d'inefficacités énergétiques et la prévention des surcharges. Pour les entreprises, la surveillance en temps réel d’une multitude de compteurs dans un bâtiment ou un ensemble d’infrastructures aide à optimiser l'utilisation des ressources, planifier des maintenances préventives, et réduire les coûts énergétiques.

En outre, l’expansion des villes intelligentes (smart cities) et des systèmes de gestion de l’énergie intégrée donne une dimension supplémentaire à ces solutions. Grâce à la collecte massive de données sur la consommation, il devient possible d'appliquer des techniques d’analyse Big Data et d’intelligence artificielle pour détecter des tendances et anticiper des besoins énergétiques. Les informations recueillies permettent également d’améliorer l’efficacité énergétique globale à travers des stratégies de régulation automatique, interconnectant la gestion de l’énergie à des infrastructures de communication avancées.

Ce type de capteur peut également s’inscrire dans un cadre de recherche et développement visant à améliorer la précision des mesures et à développer des solutions de maintenance prédictive. Les données en continu, lorsqu’elles sont agrégées et analysées, offrent des perspectives prometteuses pour l’optimisation des réseaux électriques et la réduction des pertes énergétiques.
